长螺旋反插法钻孔灌注桩施工工法一、引言长螺旋反插法钻孔灌注桩是一种常用的桩基施工工法，它能够稳定地支撑建筑物和结构物，并提供良好的承载能力和抗震能力。

本文将介绍长螺旋反插法钻孔灌注桩的施工工法，包括工作原理、施工步骤以及注意事项。

二、工作原理长螺旋反插法钻孔灌注桩是一种在地下进行的钻孔灌注工艺，通过将特殊设计的螺旋桩头插入地下，然后将混凝土灌注入钻孔中，最终形成一个混凝土桩体。

其工作原理如下：1. 钻孔：首先，利用特殊的钻机或螺旋钻机将桩体钻入地下，直到达到设计要求的深度。

钻孔的直径一般为较大的螺旋桩头直径的1.5倍。

2. 反插法：在钻孔完成后，进行反插操作。

即，将螺旋桩头向后旋转，退回若干圈，以达到一定排碴的效果，增加桩体的稳定能力。

3. 灌注：在进行完反插操作后，开始进行混凝土的灌注。

通过输送管将混凝土注入钻孔中，同时，利用震动器或者敲击器进行振动以提高混凝土的密实性。

4. 冲洗销钉：在混凝土达到一定高度后，用钻具将桩孔内的销钉销除，以便混凝土与周围地层紧密结合。

5. 吊杆与美化：待混凝土凝固后，即可进行吊杆和美化的工作。

吊杆可以通过钢筋焊接进行连接，而美化工作则可以使用防腐漆进行处理。

三、施工步骤长螺旋反插法钻孔灌注桩的施工步骤如下：1. 测量与布置：根据设计要求进行测量，并标出钻孔位置。

然后，在钻孔位置进行布置，确定每个钻孔的边界。

2. 钻孔操作：使用特殊的钻机或螺旋钻机进行钻孔操作，直到达到设计要求的深度。

根据具体情况，可以进行多孔钻造孔。

3. 反插操作：在钻孔完成后，进行反插操作，将螺旋桩头向后旋转，退回一定圈数，以增加桩体的稳定能力。

4. 灌注混凝土：在进行完反插操作后，开始进行混凝土的灌注。

通过输送管将混凝土注入钻孔中，并通过振动器振动以提高混凝土的密实性。

5. 冲洗销钉：在灌注混凝土到一定高度后，用钻具将桩孔内的销钉冲除，以便混凝土与周围地层紧密结合。

6. 吊杆与美化：待混凝土凝固后，进行吊杆和美化的工作。

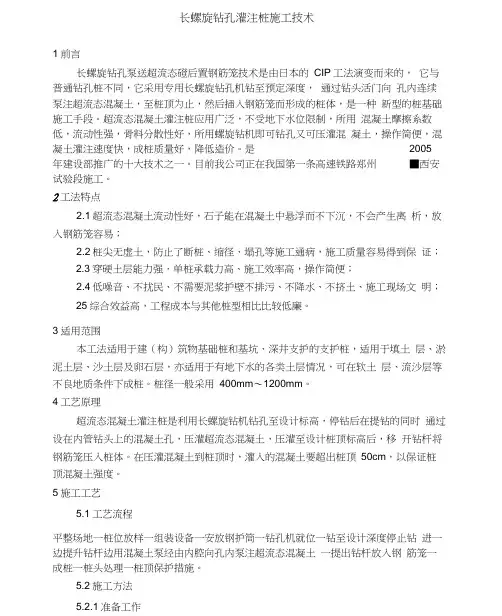

长螺旋钻孔灌注桩施工技术1前言长螺旋钻孔泵送超流态磴后置钢筋笼技术是由日本的CIP工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩基础施工手段。

超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土摩擦系数低，流动性强，骨料分散性好，所用螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。

是2005年建设部推广的十大技术之一。

目前我公司正在我国第一条高速铁路郑州■西安试验段施工。

2工法特点2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；2.4低噪音、不扰民、不需要泥浆护壁不排污、不降水、不挤土、施工现场文明；25综合效益高，工程成本与其他桩型相比比较低廉。

3适用范围本工法适用于建（构）筑物基础桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。

桩径一般采用400mm〜1200mm。

4工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。

在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。

5施工工艺5.1工艺流程平整场地一桩位放样一组装设备一安放钢护筒一钻孔机就位一钻至设计深度停止钻进一边提升钻杆边用混凝土泵经由内腔向孔内泵注超流态混凝土一提出钻杆放入钢筋笼一成桩一桩头处理一桩顶保护措施。

5.2施工方法5.2.1准备工作5.2.1.1岩土工程勘察报告；521.2桩基工程施工图纸及图纸会审记录；521.3建筑场地和邻近区域内地下管线、地下构筑物、相邻危房等必须调查清楚，以便采取相应的加固和保护措施，进而保证桩基顺利施工；5.2.1.4超流态混凝土灌注桩施工采用螺旋钻孔机，根据不同的桩型选择相应的钻机型号及钻进参数；5.2.1.5桩基工程中所用的原材料必须进行复验，只有经过复验且复验合格的原材料才允许使用。

长螺旋钻孔灌注桩施工方案1. 引言长螺旋钻孔灌注桩是一种常用的基础工程施工方法，适用于各种软土、砂土、沙土等地质条件下的建筑物基础加固与土壤改良。

本文档将介绍长螺旋钻孔灌注桩的施工方案，包括施工准备、设备选择与调试、施工工艺等内容。

2. 施工准备在开始施工前，需要进行施工准备工作，包括勘察设计、施工图纸制定、场地平整等。

2.1 勘察设计在施工前，需要进行详细的勘察及设计工作。

根据地质情况确定桩的类型、长度和直径，并评估承载力等指标。

2.2 施工图纸制定根据勘察设计结果，制定详细的施工图纸。

施工图纸应包括桩基平面布置、桩长、桩径、桩间距、钻孔径、钻孔深度等信息。

2.3 场地准备在施工前，需进行场地准备工作。

包括清理施工现场、确保施工现场的平整度和稳定性。

3. 设备选择与调试在长螺旋钻孔灌注桩施工中，选择合适的设备并进行调试是非常重要的。

3.1 设备选择选择合适的设备是保证施工质量的重要因素。

根据勘察设计结果，选择适合的长螺旋钻机、灌浆泵和搅拌机等设备。

3.2 设备调试在施工前，应对设备进行调试，确保设备正常运行，并熟悉操作方法和注意事项。

4. 施工工艺长螺旋钻孔灌注桩施工可以分为钻孔、清孔、灌浆和灌注四个步骤。

4.1 钻孔根据施工图纸布置，使用长螺旋钻机进行钻孔。

钻孔深度应达到设计要求，钻孔直径略大于灌注桩直径。

4.2 清孔完成钻孔后，通过清孔工具（如水泥浆及冲洗管等）清理钻孔内积土、杂物和泥浆，保持钻孔畅通。

4.3 灌浆在清孔后，使用预先调配好的灌浆料通过灌浆泵进行灌浆作业。

灌浆应从孔底开始，慢慢提升至孔顶，确保灌浆均匀且充满整个钻孔。

4.4 灌注在灌浆完成后，使用搅拌机进行混凝土灌注。

混凝土灌注应从孔底向上，逐渐提升至地面。

灌注结束后，进行养护。

5. 安全措施在长螺旋钻孔灌注桩施工中，应注重安全。

以下是一些常见的安全措施：•工地周边设置警示标志，确保施工现场安全；•靠近钻孔和施工区域的人员应佩戴安全帽和防护眼镜等个人防护装备；•遵循设备操作规程，定期对设备进行维护和检修；•定期组织安全培训，并提供必要的安全教育。
