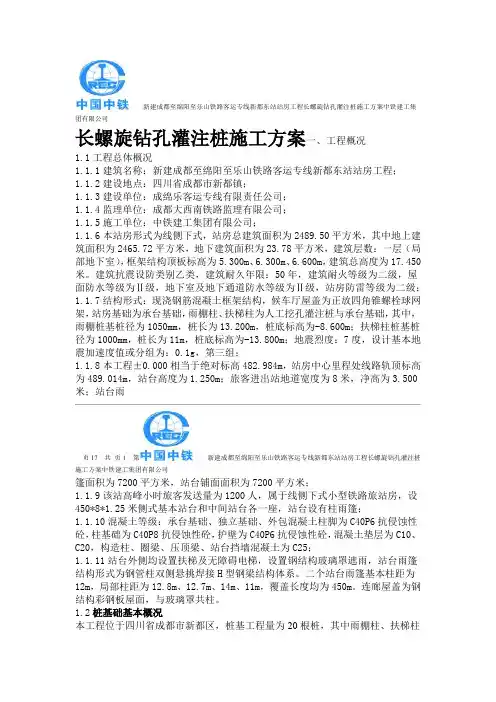

长螺旋钻孔灌注桩施工方案一、工程概况1.1工程总体概况1.1.1建筑名称：新建成都至绵阳至乐山铁路客运专线新都东站站房工程；1.1.2建设地点：四川省成都市新都镇；1.1.3建设单位：成绵乐客运专线有限责任公司；1.1.4监理单位：成都大西南铁路监理有限公司；1.1.5施工单位：中铁建工集团有限公司；1.1.6本站房形式为线侧下式，站房总建筑面积为2489.50平方米，其中地上建筑面积为2465.72平方米，地下建筑面积为23.78平方米，建筑层数：一层（局部地下室），框架结构顶板标高为5.300m、6.300m、6.600m，建筑总高度为17.450米。
建筑抗震设防类别乙类，建筑耐久年限：50年，建筑耐火等级为二级，屋面防水等级为Ⅱ级，地下室及地下通道防水等级为Ⅱ级，站房防雷等级为二级；1.1.7结构形式：现浇钢筋混凝土框架结构，候车厅屋盖为正放四角锥螺栓球网架，站房基础为承台基础，雨棚柱、扶梯柱为人工挖孔灌注桩与承台基础，其中，雨棚桩基桩径为1050mm，桩长为13.200m，桩底标高为-8.600m；扶梯柱桩基桩径为1000mm，桩长为11m，桩底标高为-13.800m；地震烈度：7度，设计基本地震加速度值或分组为：0.1g，第三组；1.1.8本工程±0.000相当于绝对标高482.984m，站房中心里程处线路轨顶标高为489.014m，站台高度为1.250m；旅客进出站地道宽度为8米，净高为3.500米；站台雨篷面积为7200平方米，站台铺面面积为7200平方米；1.1.9该站高峰小时旅客发送量为1200人，属于线侧下式小型铁路旅站房，设450*8*1.25米侧式基本站台和中间站台各一座，站台设有柱雨篷；1.1.10混凝土等级：承台基础、独立基础、外包混凝土柱脚为C40P6抗侵蚀性砼，柱基础为C40P8抗侵蚀性砼，护壁为C40P6抗侵蚀性砼，混凝土垫层为C10、C20，构造柱、圈梁、压顶梁、站台挡墙混凝土为C25；1.1.11站台外侧均设置扶梯及无障碍电梯，设置钢结构玻璃罩遮雨，站台雨篷结构形式为钢管柱双侧悬挑焊接H型钢梁结构体系。
二个站台雨篷基本柱距为12m，局部柱距为12.8m、12.7m、14m、11m，覆盖长度均为450m。
连廊屋盖为钢结构彩钢板屋面，与玻璃罩共柱。
1.2桩基础基本概况本工程位于四川省成都市新都区，桩基工程量为20根桩，其中雨棚柱、扶梯柱分别为8根、12根。
雨棚桩基桩径为1050mm，桩长为13.200m，桩底标高为-8.600m；扶梯柱桩基桩径为1000mm，桩长为11m，桩底标高为-13.800m。
本工程桩基础的混凝土强度等级均为C40P8。
根据现场地质勘探资料，桩基施工采用长螺旋钻孔灌注桩型式。
桩受力筋保护层厚度50mm，桩端持力层为泥岩层，有效桩长不小于8.5米且桩端进入泥岩不小于3.5米。
扶梯桩：桩身直径1000，桩身混凝土C40P8，桩身保护层为55mm，桩长为11m，进入持力层为8.5m，桩的极限端阻力标准值为4500Kpa，单桩竖向承载力为4000KN，桩身主筋为18根二级直径为20mm钢筋，螺旋箍筋为一级主筋为10mm钢筋，桩顶标高为-2.500m；雨篷桩：桩身直径1050，桩身混凝土C40P8，护壁混凝土为C40P8，桩身保护层为45mm，桩长为13.2m，进入持力层为3.55m，单桩竖向承载力特征值为774KN，桩身主筋为18根二级直径为20mm钢筋，螺旋箍筋为一级主筋为10mm钢筋，桩顶标高为4.600m。
1.3地质概况1.3.1工程地质条件（1）地形地貌：场区属成都平原地貌，地形平坦、开阔，地面高程460~510m。
地表为旱地、水田，植被好，本段靠近城区，村庄密布，城乡道路极为发达，交通方便。
（2）地层岩性：根据地面调查、钻孔揭露，场址范围内上覆第四系全新统人工填土（Q4）粉质粘土夹少量卵石；上更新统冰水-流水堆积层(Q3)之粉质粘土、松软土、细砂、卵石土；下伏基岩为白垩系上统灌口组（K2g）泥岩。
地层岩性分述如下：1）人工填筑土(Q4)：以粉质粘土为主，呈褐黄色，硬塑状，土质不均，夹少量卵石及块状的混凝土。
厚0~2m零星分布在乡村道路底部。
2）人工填土（Q4)：以卵石土为主，为成绵乐客运专线车站填方所筑，稍密，稍湿-潮湿,卵石占55~75%;直径6~20cm，余为砂土填充，石质成分多为石英砂岩、砂岩、灰岩等，磨圆度及分选性均较好，分布于成绵乐客专既有填方段，厚2~8m。
3）松软土（Q3):灰褐色，软塑，局部为软粉质粘土。
粘性差，手捏有砂感，土质较纯。
零星分布于测段地表或呈透镜体状分布于（4）层粉质粘土内厚0~3m。
4）粉质粘土（Q3):灰褐色，硬塑状、粘性差，手捏有砂感，土质较纯，厚2~5m；表层0.5m范围之内为种植土；广泛分布整个场址范围内表层，厚2~6m。
5）卵石土（Q3)：灰白~浅黄色，中密~密实，饱和。
卵石占50~55%,直径60~140mm，个别可达300mm，粗圆砾占25~30%，直径20~60mm，细圆砾占5~10%,直径2~20mm，磨圆度好，大多呈次圆棱状；石质成分主要为花岗岩、砂岩、灰岩，卵砾石以弱风化为主。
余为细砂、粉砂及少量黏粒充填。
广泛分布于测区范围内粉质粘土之下，厚15~25m。
6）细砂（Q3)：褐黄、黄绿等色，稍密~中密，饱和，细砂的含量约为70%,余为粉砂及粉土充填，厚0~3m。
呈透镜体或呈层状广泛分布于卵石土之中。
7）泥岩（K2g):棕红、紫红色，粉砂泥质结构，中厚层状，岩质较软，遇水易软化，易风化剖落。
全风化带（W4）多呈土状，保持有原岩结构，钻探未揭示全风化带（W4）及强风化带（W3）；弱风化带（W2）岩芯完整，节理一般不发育。
据区域地质资料，岩石中含团块状、脉状硬石膏，本次钻探岩芯中见薄层石膏。
（3）水文地质特征及特殊地质评价地下水主要为第四系孔隙水，赋存于第四系冲洪积形成的砂、卵砾石中，水量丰富。
下伏基岩埋主要为泥岩，含少量基岩裂隙水。
拟建区地下水出露高程为479.960～481.580m。
地表水、地下水对混凝土结构的环境作用等级为V-C。
工期安排：开工日期2012年8月10日，竣工日期2012年8月25日二、编制依据1）工程岩土工程勘察报告；2）《建筑桩基技术规范》（JGJ94-94）；3）《工业与民用建筑灌浆桩基础设计与施工规程》（JGJ4-80）；4）本工程设计图纸；5）根据现行的有关施工规范，规程标准和法律法规相关规定；6）根椐本公司的技术力量和施工机械物资等；7）公司《质量手册》、《质量体系程序文件》；8）《岩土工程勘察报告》（2004-338）；9）《建筑桩基技术规范》（JGJ94-94）；10）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；11）工程施工合同；12）《建筑工程施工质量验收统一标准》GB50300－2001；13）其它现行的工程技术、施工验收标准及规范。
三、施工顺序及施工部署3.1施工顺序本工程施工顺序原则：施工放线→放线验收→钢筋笼成型并验收→钻机就位、对中→钻进成孔、排土→钻至预定深度、停钻检查，成孔验收→吊装钢筋笼入孔至设计标高→隐蔽工程验收→安装导管→灌注混凝土→检测桩顶标高、起拔导管→清洗机具，设备移位→桩基检测→剔凿桩头。
3.2施工准备3.2.1技术准备施工前，编制工程施工计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下；1）施工前根据地质勘察报告对各施工部位地段进行详细的了解。
2）会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审。
3）施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。
轴线的定位点及水准点，应设置在施工场区附近不受施工影响，并在施工现场布设测量控制网。
4）根据设计院和建设单位提供的水准高程（±0.000）及建筑红线总平面图结合桩位平面图进行施工放线，由建设方、监理单位验线，及时办理验线手续。
5）开工前召开技术交底会，将技术要求及时传达到机台班组及作业人员。
6）根据有关施工标准、验收规范及施工图对施工过程进行全面控制。
7）施工前各项准备工作完毕后，填写开工报告、报送监理、业主批准后方可动工。
3.2.2现场准备1）设备进场前要求施工场地达到“三通一平”；保证钻机作业要求并放定桩位基点基线。
2）根据施工总平面图，搭建临时性生产生活设施。
3）熟悉施工现场环境，了解施工区域，地上、地下各种管线及障碍物的位置，施工现场，临时道路、临时供水、供电等管线的敷设。
搭设临时设施，现场照明设备的安装，材料堆放和储放；消防保安设施的设置等，做好工地安全防护措施。
4）根据现场实际情况，合理布置操作区域，保证桩孔土方有序堆放。
3.3 施工进度计划该工程施工时24小时连续作业，拟开动1台钻机，商品砼，配备2组灌注人员，完成该项任务约需要15天的时间。
3.4 施工组织体系该工程施工实行项目法施工管理，以安全、优质、高效为目标，建立以项目经理为首的管理体系（见施工组织管理体系框图），集中领导，统一指挥，明确责任，与经济挂钩，确保工程质量及施工工期。
四、主要分项工程的施工方法及质量验收4.1测量定位在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。
确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。
撒石灰线作为桩孔开挖尺寸线，桩位线定好之后，必须经有关部门进行复查，复查合格后方可开挖。
施工过程中随时检查桩位尺寸、平面位置及垂直度发现偏差及时纠正。
桩位误差不得大于50mm；直桩倾度不超过0.5%；孔径、孔深必须符合设计要求。
4.2钢筋笼制作2）钢材入场应具有厂家出厂的合格证、批号和出厂材质检验单。
使用前按规范批量取样做母材抗拉、冷弯试验，符合规定方可使用。
钢筋分别堆放，防止生锈，设标识以示区别。
3）钢筋笼加工由技术负责人按图纸要求进行交底后方可进行。
4）钢筋笼制作，必须由专业焊工持证上岗。
所有钢筋焊件必须符合规范要求，焊缝应饱满无气孔、空洞。
施工中每200个焊接件做一组焊接拉力试验，检验焊接质量是否符合要求。
5）根据设计，计算箍筋用料长度、主筋分布段长度，将所需钢筋调直后用切割机成批切好备用。
由于切断待焊的主筋、箍筋、绕筋的规格尺寸不尽相同，注意分别堆放并进行标识防止混乱。
6）在钢筋圈制作台上制作加强筋并按要求焊接。
7）将支撑架按2m的间距摆放在同一水平面上对准中心线，然后将配好定长的主筋平直放在焊接支撑架上。
工程桩主筋采用电弧焊焊接。
8）将加强筋按设计要求套入主筋并保持与主筋垂直，进行点焊。
9）加强筋与主筋焊好后，将绕筋按规定间距绕于其上，采用梅花点焊将绕筋固定在主筋上。
