车床主轴箱箱体左侧8-M8螺纹攻丝机设计40有全套CAD图纸41_毕业论文

  • 格式：doc
  • 大小：673.50 KB
  • 文档页数：28

(此文档为word格式，下载后您可任意编辑修改！)车床主轴箱箱体左侧8-M8螺纹攻丝机设计1．前言1.1．课题名称及其具体要求1.1.1．课题名称车床主轴箱箱体左侧8-M8螺纹攻丝机设计1.1.2．题目内容及要求本题目的主要内容是设计一台能加工8的通孔，总共八个孔的右侧面螺纹攻丝8M机，机床类型为卧式单面，液压驱动，由PLC控制，一台机床年产量为3-6万件。

其余设计内容均自定。

1.1.3．实验、数据及图纸要求本设计完成后必须包括被加工零件工序图、加工示意图、机床联系尺寸总图、组合机床多轴箱图、夹具装配总图、液压系统原理图、控制系统原理图各一张，折合A0图纸共4张。

此外，设计说明书需1.5万字。

1.2．研究目的及意义目前，组合机床的需求量很大，国家鼓励其出口。

而国内汽车工业的迅速发展也势必导致各类零部件加工量的增大。

因此，组合机床可多刀、多轴、多面、多工位加工的优点就显得犹为突出。

本设计就是在攻丝组合机床的设计基础上，将PLC控制技术和液压控制技术应用到其中，以便进一步提高组合机床的自动化程度。

1.3．国内外同类研究概况1．国外研究状况1952年美国生产出了第一台数控机床，此后，日本、德国、意大利等国家的一些木工机床的制造厂家应用机电一体化技术，相继推出了各种先进的机床。

目前，螺纹加工机床已经与液压系统，气压系统和数控系统结合生产出了很多先进的攻丝机，例如：西班牙的才CMA攻丝机系列，等等。

目前，机床加工正在向复合化，高速化，精密化，高效能化，智能化，环保化方向发展而螺纹加工正在向高效率，高自有度，高生产率，高自动化，高定位速度和高切削速度，低成本方向发展。

2．国内研究状况我国自改革开放以来，虽然机床加工机械的技术水平及产品质量有着显著的提高，但与先进的发达国家相比差距较大，主要存在的问题有：水平低、仿制多、品种少、自动化程度不高，外观质量不高，机床机械合格率低，远低于同类机械产品的平均合格率。

螺纹加工机床和其他机床一样发展缓慢。

国内生产的中档普及型数控机床的功能、性能和可靠性方面已具有较强的市场竞力。

但在中、高档数控机床方面，与国外一些先进产品相比，仍存在较大差距。

螺纹加工的数控化程度也很低。

虽然我国现在的水平很低不过我们有很好的发展前景：首先，我国的政策调整有利于车床行业的发展；第二，产业转移给车床行业的发展带来了机遇；第三，下游行业成长较快；第四，数控车床消费增长较快。

而螺纹加工的攻丝机只是车床中的一个部分，当然也具有很好的发展前景。

目前国内有很多的组合机床仍然采用继电器控制，使用不便，且较为落后。

而国外同行业则较多采用PLC先进技术集成控制来实现生产自动化，已形成一系列自动化程度较高的生产流水线，大大提高了生产效率和节省了成本。

2．组合机床概述2.1．组合机床及其特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。

它能够对一种（或几种）零件进行多刀、多轴、多面、多工位加工。

在组合机床上可以完成钻孔、扩孔、铰孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序，生产效率高，加工质量稳定。

组合机床与通用机床，其他专用机床比较，具有以下特点：（1）组合机床上的通用部件和标准零件约占全部机床零、部件总量的%%70～，80因此设计和制造的周期短，投资少，经济效果好。

（2）由于组合机床用多刀加工，并且自动化程度高，因而比通用机床生产效率高，产品质量稳定，劳动强度低。

（3）组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂成批制造，因此结构稳定，工作可靠，使用和维修方便。

（4）在组合机床上加工零件时，由于采用专用夹具、刀具和导向装置，加工质量靠工艺装备保证，对操作工人的技术水平要求不高。

（5）当被加工产品更新时，采用其他类型的专门机床时，其大部分部件要报废。

用组合机床时，其通用部件和标准零件可以重复利用，不必另行设计和制造。

（6）组合机床易于联成组合机床自动线，以适应大规模的生产需要。

图2-1表示由通用部件和少量专用部件组成的卧式组合机床。

图2-1 卧式组合机床及其组成部件1—中间底座；2—夹具；3—主轴箱；4—动力箱5—滑台；6—滑座；7—床身（侧底座）组合机床常用的通用部件有：动力部件、输送部件、支承部件、控制部件和辅助部件。

其中动力部件有4种：（1）主运动动力部件—动力箱、多轴箱、单轴头；（2）进给运动部件—液压滑台、机械滑台；（3）既能实现主运动又能实现进给运动的部件—动力头；为单轴头变化主轴转速的跨系列通用部件。

动力箱、各种工艺切削头和动力滑台是组合机床完成切削主运动或进给运动的动力部件。

其中还有能同时完成切削主运动和进给运动的动力头。

而只能完成进给运动的动力部件称为动力滑台。

固定在动力箱上的主轴箱是用来布置切削主轴，并把动力箱输出轴的旋转运动传递给各主轴的切削刀具，由于各主轴的位置与具体被加工零件有关，因此主轴箱必须根据被加工零件设计，不能制造成完全通用的部件，但其中有很多零件（例如：主轴、传动轴、齿轮和箱体等）是通用的。

床身、立柱、中间底座等是组合机床的支承部件，起着机床的基础骨架作用。

组合机床的刚度和部件之间的精度保持性，主要是由这些部件保证。

移动的或回转的工作台的重复定位精度直接影响组合机床的加工精度。

除了上述主要部件之外，组合机床还有各种控制部件，主要是控制机床按顺序动作，以保证机床按规定的程序进行工作。

组合机床的通用部件，绝大多数已颁布成国家标准，并按标准规定的名义尺寸、主参数、互换尺寸等定型，各通用部件之间有配套关系。

因此，在进行本设计时，主要根据被加工零件的尺寸、形状和技术要求等来完成组合机床的整体设计。

2.2．攻丝组合机床的结构方案通用机床加工螺纹的特点是主运动和进给运动之间保持严格的传动比关系，即内联系传动。

攻丝组合机床也不例外，根据实现内联系传动系统所选用的机构不同，攻丝组合机床可以分为下列两大类：1）采用攻丝动力头的攻丝组合机床攻丝动力头用于同一方向单纯攻丝工序。

利用丝杠进给，攻丝行程较大，但结构复杂，传动误差大，所以加工螺纹精度较低（一般低于7H 级），因此未能得到广泛的应用。

2）采用攻丝靠模装置的组合机床用攻丝靠模装置加工内螺纹的特点是，攻丝主轴系统的进给运动由攻丝靠模机构得到。

靠模机构由靠模螺杆和靠模螺母组成，其螺距应等于被加工螺孔的螺距工P ，当靠模螺杆每转一转时，则带动丝锥向前进给一个螺距杆P ，要求杆P 尽量接近工P 。

攻丝靠模应用于攻丝装置中的情况如图2-2所示。

从图中可见，电机传动主轴通过靠模螺杆带动丝锥回转，靠模螺杆5通过攻丝卡头6与丝锥连接，攻丝卡头6是攻丝主轴靠模系统进给量与丝锥自行引进量的补偿环节。

当主轴及靠模螺杆5正转时，由于靠模螺母4的作用，使靠模螺杆按螺母的螺距带动丝锥进给，攻丝结束后，主轴反转，丝锥退回。

由于攻丝过程中，只是靠模螺杆5带动丝 图2-2 攻丝装置原理图锥轴向移动，因此主轴与靠模螺杆连接处轴向 1—电机；2—多轴箱；3—主轴； 可以相对滑动，一般用滑键连接，滑动的最大 4—靠模螺母；5—靠模螺杆；6—攻丝卡头 距离即攻丝的最大行程，一般不超过mm 60。

此种攻丝方法，靠模可以经磨制得到较准确的螺距，由于靠模螺杆带动丝锥进给比较轻巧，同时又有攻丝接杆补偿攻丝主轴靠模系统与丝锥自行引进的进给差，因而攻丝时可得到较高的精度。

该靠模装置除了具有结构简单、制造成本较低的特点外，还由于每根靠模螺杆都各自具有自己的螺距数值，因此可用一个攻丝装置方便地加工出不同尺寸规格的螺纹，且可各自选用合理的切削用量，目前应用很广泛。

综上所述，可知攻丝工序的工作循环如下：2.3．组合机床发展趋势一、提高通用部件的技术水平；二、发展适应中、小批生产的组合机床；三、采用新刀具；四、发展自动检测技术；五、扩大工艺范围。

3．组合机床总体设计3.1．组合机床方案确定3.1.1．被加工零件特点被加工零件在攻丝机体左侧，材料为40HB，攻丝孔径为8M170-20-HT，硬度为241的通孔8个，8个孔在3个圆上规律分布。

被加工零件的外形如图3-1所示。

图3-1 被加工零件外形图3.1.2．机床布局确定工件底面为主要定位面。

因为底面有3个脚所以用3个支承块支撑，用短销和支承钉定位。

装夹方便、平稳，故可采用卧式机床。

3.1.3．工件定位基准的确定由于工件采用底面为定位面，根据该零件的特点，可采用孔和2面定位。

3.1.4．夹压表面及夹紧方式由于要加工的工件是箱体而且上表面是空的，为了确保工件夹压稳定，为了保证定位基准和定位面的良好接触，采用开口长压板作定位夹紧。

3.2．确定切削用量3.2.1．选择切削用量由于攻丝孔径只有8M 一种，所以可以采用同样的主轴和刀具使得所有刀具的每分钟进给量相同。

根据《专用机床设备设计》表7-18查得：高速钢丝锥攻丝切削速度min /84m ～V =查《机械加工工艺手册》得：螺纹间距mm f 25.1=，选min /200r n =切削速度：Dn V π=∴min /027.51020083m Dn V =⨯⨯⨯==-ππ∴V 满足要求每分钟进给量nf S V f ==锥式中：f V ——主轴系统的进给量（min /mm ）；锥S ——丝锥每分钟自行引进量（min /mm ）； n ——丝锥每分钟转速（min /r ）； f ——丝锥的螺距，多头螺纹为导程（mm ）。

∴min /25.01025.12003m nf V f =⨯⨯==-3.2.2．确定F.P.T1）切削扭矩T 的计算根据《专用机床设备设计》表7-24查得：5.14.1195w P D T =式中：w P ——工件螺距（mm ）；D ——加工直径（mm ）。

∴mm N P D T w⋅=⨯⨯==707.500825.181951955.14.15.14.12）切削力F 的计算 DT F 2= ∴N D T F 177.12528707.500822=⨯== ∴总切削力N F F 416.10017177.125288=⨯==总3）切削功率P 的计算根据《专用机床设备设计》表7-24查得：DTV P π9740= ∴kW D TV P 103.089740027.5707.50089740=⨯⨯⨯==ππ∴总功率kW P P 832.08103.08=⨯==总 考虑到功率损失，∴kW P P 04.18.0832.08.0===总实 3.3．组合机床总体设计——三图一卡三图一卡的内容主要包括：被加工零件工序图、加工示意图、机床联系尺寸总图和编制生产率计算卡。

3.3.1．被加工零件工序图一、被加工零件工序图的作用及内容被加工零件工序图是根据选定的工艺方案，表示一台组合机床或自动线完成的工艺内容，加工部位的尺寸、精度、表面粗糙度及技术要求、加工用定位基准、夹压部位及被加工零件的材料、硬度、重量和本道工序加工前毛坯或半成品状况的图纸。

合集下载

机械毕业设计论文CAD图纸word说明书

机械毕业设计论文CAD图纸word说明书

自动装卸薄圆形工件抓取装置设计手扶拖拉机的设计HP碗式磨煤机设计排气压力0.4MPa排气量5m3min离心式压缩机设计变压器垫片冲压模设计玻璃清洗设备的设计旋耕埋草机的设计内孔面定位单件铣夹具的设计轻型汽车变速箱钻孔专用机床设红枣去核机设计履带式苗圃喷雾机设计小型挖坑机设计背负式喷雾喷粉机设计新型机械密封试验机的主轴轴系结构设计双螺杆挤压膨化造粒机的设计螺旋震动干燥机的毕业设计湿式摩擦摩擦离合器设计sfjh80回转分机筛设计小型货车的前悬架及转向的设计windows平台笔记软件的设计与实现家用小型榨油机的设计基于ProE的胶印机递纸机构虚拟装配设计高架式立体仓库提升机设计滑动轴承座专用镗床夹具设计铸造车间振动筛砂机的总体方案设计铸造车间振动筛砂机的技术设计车用柴油机润滑系统的设计壁上手动绞车的总体设计壁上手动绞车的技术设计简易千斤顶（旋转螺杆）的设计简易千斤顶（旋转螺母）的设计组装式齿论减速器的总体设计组装式齿论减速器的技术设计生产线上工件输送机的总体方案设计生产线上工件输送机的技术设计生产线上工件输送机的设计计算多轴箱体加工工艺编制6136普通车床测绘、工作原理分析6136普通车床测绘及设计改进MPS模块化生产加工系统柴油机冷却水泵蜗壳加工工艺编制柴油机冷却水泵的总体设计柴油机冷却水泵的设计技术多轴箱体加工工艺编制活塞式油泵凸轮机构总体设计活塞式油泵凸轮机构设计计算轴系结构设计常见错误分析机床主轴加工工艺编制柴油机解剖、测绘及总体设计柴油机解剖、测绘及润滑系统设计柴油机解剖、测绘及曲轴设计柴油机解剖、测绘及活塞设计手扶式落叶清扫粉碎一体机--功能设计手扶式落叶清扫粉碎一体机--机构设计手扶式落叶清扫粉碎一体机--外形设计人行道铺砖机创新设计——结构设计人行道铺砖机创新设计——传动设计人行道铺砖机创新设计——外形及辅件设计脚踏式健身发电装置创新设计——传动机构设计脚踏式健身发电装置创新设计——控制设计脚踏式健身发电装置创新设计——外观设计低碳电动车--电力系统设计低碳电动车--转身系统设计低碳电动车--悬挂系统设计低碳电动车--车身及辅助系统设计电动黑板擦--功能结构设计电动黑板擦--外形设计C6140车床床身加工工艺及夹具设计C6140车床主轴箱箱体设计与工艺分析减速器箱体加工工艺与夹具设计C616普通车床数控化改造大蒜种植机总体结构设计大蒜种植机排种系统结构设计大蒜种植机播种系统结构设计玉米精密播种机结构设计玉米扒皮机结构设计X5032铣床数控化改造基于UG的剃须刀外壳CADCAM设计基于UG的可乐瓶底CADCAM设计基于UG的烟灰缸CADCAM设计基于UG的电话机面板CADCAM设计基于孔特征加工中的UG—CAM技术数控铣椭球类零件的数控加工基于UG的平口钳产品设计基于UG的玩具车产品设计数控铣削加工配合件的设计数控车削加工配合件的设计电视机安装架下板模具设计-工艺设计电视机安装架下板模具设计-零件设计电视机安装架下板模具设计-三维设计U形类零件模具设计-工艺设计U形类零件模具设计-零件设计U形类零件模具设计-三维设计电极板模具设计-工艺设计电极板模具设计-零件设计电极板模具设计-三维设计支承板模具设计-工艺设计支承板模具设计-零件设计支承板模具设计-三维设计支座模具设计-工艺设计支座模具设计-零件设计支座模具设计-三维设计轴套模具设计-工艺设计轴套模具设计-零件设计轴套模具设计-三维设计家用多功能面条机设计家用洗碗机设计家用料理机设计离心式水果榨汁机设计果蔬削皮机设计送料机械手设计及运动仿真水果套袋机设计汽车雨刷器设计除雪车雪铲结构设计汽车维修用液压升降装置设计手推式清扫车设计家用扫地机器人设计液压挖掘机工作装置平面连杆机构的设计（建立杆组模型）液压挖掘机工作装置的设计与分析（力学模型）液压挖掘机工作装置液压系统基本回路的设计液压挖掘机工作装置负载补偿液压系统的设计自卸车刚性锁紧机构的设计自卸车举升系统举升动力机构的设计自卸车举升系统上旋转组件总成的设计钻孔组合机床动力滑台液压系统的设计轮式机器人运动学分析与设计冲床冲压机构及传动系统的设计基于ProE的榨汁机的设计基于ProE的发动机曲柄连杆机构的设计小型乘用车自动变速器的设计QD型起重机卷筒组的设计QD型起重机小车运行机构的设计半挂车垂直升降装置的设计QD型起重机吊钩组的设计QD型起重机金属结构的设计儿童玩具飞机驱动机构的设计电力多边形锥形管加工工艺设计通信杆横担加工工艺设计基于ProE的女士用音箱设计家用轿车后桥结构设计电瓶车车架设计电瓶车底盘结构设计丰田卡罗拉离合器的总体设计斗式提升机设计自行式液压翻车机设计钢筋弯曲机设计钢丝校直机设计颗粒药品包装机设计自动夹持搬运装置设计小型单梁起重机设计支撑掩护式液压支架设计基于ProE的启盖器的设计基于ProE的豆浆机的设计基于ProE的凸轮机构运动仿真基于ProE的平面连杆机构运动仿真小型绞肉机的设计——结构设计小型绞肉机的设计——传动机构设计小型绞肉机的设计——三维造型设计包装机端封切断器的设计薄件提升转位用机械手的设计——结构设计薄件提升转位用机械手的设计——驱动设计纺织工业用粉尘压紧器的设计——结构设计纺织工业用粉尘压紧器的设计——传动部分的设计纺织工业用粉尘压紧器的设计——辅助零件的设计变速器齿轮的加工工艺设计数控车床液压系统的设计—液压站和系统原理图的设计数控车床液压系统的设计—液压元件的选择和装配以及三爪卡盘的设计夹套反应釜的整体结构设计和三维造型夹套反应釜的二维设计夹套反应釜传动装置的设计减速器底座的加工工艺设计减速器顶盖的加工工艺设计立式搅拌器的整体结构设计和三维造型立式搅拌器的二维设计拨叉小头轴孔钻模的设计—二维设计与计算拨叉小头轴孔钻模的—三维造型与装配卧式钻、镗组合机床液压系统的设计—系统原理图的设计卧式钻、镗组合机床液压系统的设计—液压元件的设计与选择E卡片冲压模具的设计—二维设计与计算E卡片冲压模具的设计—三维造型与装配托板冲压模具的设计—二维设计与计算托板冲压模具的设计—三维造型与装配铝型材挤压过程有限元仿真铝型材挤压模具有限元分析冲压过程有限元仿真冲压模具有限元分析正、反向挤压比较有限元分析棒材轧制过程有限元仿真板带轧制过程有限元仿真板带轧制轧辊有限元分析拉拔过程有限元仿真拉拔模具有限元分析异步轧制对钛铌合金组织性能影响拉深旋压成形有限元仿真锥形体旋压成形有限元仿真模锻成形过程有限元仿真手动擦鞋机的结构设计手动擦鞋机的整体造型设计手动切苹果机的结构设计手动切苹果机的整体造型设计畜禽自动饮水机的原理及结构设计（浮球式）畜禽自动饮水机切合实际应用的装配和造型设计（浮球式）畜禽自动饮水机的原理及结构造型设计（红外感应式）滚筒式铡草机的设计自行车传动系统改进设计自行车结构创新设计家用拖把脱水器设计液压综合试验台设计鄂式破碎机设计机床尾座体夹具设计传动轴的加工工艺设计板栗去壳机设计蜗轮蜗杆举升机设计自动筛沙机设计毕业论文(设计)题目变速操纵杆的加工工艺和模具设计以及模具装配的动态演示基于PROE的冲裁模具设计防尘罩的加工工艺和模具设计以及模具装配的动态演示基于PROE的注射模具设计弹簧座的加工工艺和模具设计以及模具工作状态的动态演示基于PROE的变速箱顶盖总成的装配壳体的加工工艺和夹具设计以及夹具装配的动态演示垫圈硬质合金连续冲裁模CADCAPPCAM设计防护罩注射模具设计与装配演示线圈骨架注射模设计与工作演示轴承端盖注射模设计与工作演示三通注射模设计与工作演示球形帽的加工工艺和模具设计与工作演示角齿护套模具设计与工作演示铝合金板翅式换热器的应用及其ProE模具设计螺母注塑模具设计及动画演示速度表从动齿轮模具设计与工作演示速度表主动齿轮模具设计与工作演示电机壳体的加工工艺和夹具设计以及夹具工作状态的动态演示圆桶件塑料模具设计与工作演示轴承座的加工工艺和夹具设计以及夹具工作状态的动态演示拖拉机变速箱设计立体数控铣床主轴箱部件设计观光电梯的电气控制系统设计CA1092汽车转向节加工工艺设计及镗衬套孔夹具设计CA1092汽车转向节加工工艺设计及铣耳环侧面夹具设计CA1092汽车转向节加工工艺设计及铣上下耳内外端面夹具设计CA1092汽车转向节加工工艺设计及铣耳环侧面夹具设计CA1092汽车转向节加工工艺设计及铣上下耳内外端面夹具设计945183770卧式钻孔组合机床多轴箱设计热水器吊耳曲缝MAGCO2自动焊接机焊枪曲缝行走机构及走丝机构设计支架的冲孔落料级进模设计单级离心式空气压缩机的结构设计精密测微机构设计PCB钻孔机系统的Z轴及主轴传动结构设计py180平地机液压系统设计两自由度云台机械系统设计井下胶带输送机的改向滚筒部件设计二百KG机器人手关节的设计及控制汽车板料翻转机的设计轮式起重机行走系统设计Y32 —100K 液压机快速主缸结构设计装载机设计及其PLC控制垫圈硬质合金连续冲裁模立式数控铣床结构设计齿轮传动减速箱快速设计及其装配仿真--结构设计与优化带钢送料机构设计剑杆织机凸轮打纬机构设计CA1092汽车转向节加工工艺设计及钻中心孔夹具设计CA1092汽车转向节零件图及镗转向节衬套孔夹具的设计资料EQ6100Q曲轴的加工工艺设计与铣端面夹具设计28327705 冷凝管自动弯管机垂直较直部分设计货车后悬架设计小型热管成型机的设计球基面磨床隔离盘的机构设计离合齿轮机械加工工艺规程设计及两槽铣夹具设计小班壳Ⅰ精短加工工艺及数值模拟斗车提升倾倒机构装置的设计200kmh动车组动力转向架盘形制动装置设计螺旋棒机械加工工艺分析及轴向钻孔模设计列车运行自动控制系统研究ZL30装载机工作装置提升机驱动系统的三维设计与运动仿真动车组半永久式密接车钩结构设计工程机械液力变炬器总成设计棒料倒角机的毕业设计龙门式车辆维修举升机设计沥青摊铺机设计500t油压机设计两层升降横移式立体车库改进设计蓝牙技术车间无线监控系统设计液力变矩器全套设计沸腾热风炉的设计基于单片机的五轴数控钻床控制系统设计车载惯导平台设计光学测微机构设计自动翻页照相扫描仪设计旋转贴标机关于传动系统的设计厨房食物垃圾处理器的设计清粉机设计大型提升机排绳器结构设计1300mm热锯机液压系统设计YZC12振动压路机振动轮的毕业设计升降式45米高杆灯设计CYE-1电动铲运机后桥摆动架设计发动机曲轴箱侧面孔的工艺及夹具设计汽车前桥钻弹簧安装面10孔夹具BJ130手动变速器的设计动车组车体设计动车组电机驱动装置设计动车组二系悬挂与牵引装置设计动车组转向架构架设计动车组一系悬挂与轴箱定位装置设计动车组车钩缓冲装置设计动车组受流器装置设计动车组基础制动装置设计小车门内拉扣造型及其模具设计叉车倾翻机构设计气动执行器的设计电表箱下壳注塑模具设计电机驱动的机械手设计自动切割机传动装置的设计与仿真拉弯矫直机设计多片式双向摩擦离合器设计螺纹盖注塑模设计塑料套管注射模设计基于单片机电动助力转向机构设计切削热集热平板热管装置设计圆柱形18650锂电池的充放电设备的设计CSU1110型中型载重汽车后悬架设计盘香自动生产线连续挤出装置设计SFJH1502b型平面回转分级筛设计卧式滚齿机拖板工艺规程及夹具设计木塑复合材料热压成型机设计橱柜配件的冲压模具设计舞厅舞台伸缩系统设计自动挂面切断机设计电动汽车加速器设计三坐标数控雕刻机的设计电动汽车加速器设计机床床身结构设计及有限元分析轻轨基础制动装置设计ck5116数控立式车床主传动系统及工作台设计自动平移门的设计小型耕地机的设计电器插座多工位级进模设计铜板压轧机结构设计不锈钢保温杯内胆模具设计φ400数控车床设计及六角回转刀架设计半喂入式花生摘果机设计双立柱堆垛机设计气缸槽磨运输机设计双吸离心泵150S-50水力及结构设计导游机器人手臂的结构设计数控镗铣床主传动系统结构设计液力杠铃的设计转筒烘干机结构设计电动自行车变速器的设计1．四轴搬运机械手（运动控制）系统设计2．五轴搬运机械手（运动控制）系统设计3．四点智能位置检测装置（控制系统）机电系统设计4．五点智能温度检测装置（控制系统）机电系统设计5．数控铣床排屑料装置（控制系统）机电系统设计6．流水生产线材料分拣装置（控制系统）机电系统设计7．流水生产线上料装置（控制系统）机电系统设计8．分度盘磨铣专用机床（控制系统）机电系统设计9．对HZC3Z型轴承专用车床的自动化改造10. 汽车转向仪机电系统设计11. 数控车床螺纹加工测控仪机电系统设计12. 加工中心主轴准停仪机电系统设计13. XXX零件数控加工自动编程技术设计14. XXX组件CADCAM技术设计15. 三坐标测量机测量机电系统设计16. 智能家电机电系统设计17. 立体仓库机电系统设计18. 全自动洗琬机机电系统设计19. 音乐喷泉机电系统设计20. 激光热处理机电系统设计21. 活塞外轮廓测量仪设计研究22．智能住宅机电一体化概念技术CAD设计23．垂直升降器机电系统CAD设计24．XXX组件CAD设计花生榨油机结构设计圆盘螺旋振动送料机的设计传动系的节油性设计发动机油道孔双向移动清洗机设计轨道式小型液压起重机的设计一种桌上型全自动塑杯封口机的设计汽车分动箱设计0.32mm不锈钢皮折弯翻边专机设计某型电动舵机减速器的设计基于mastercam的烟灰缸的建模设计和数控加工八边形筒体折边成形机设计基于PLC的液压机械手的设计整体扫描式食品添加剂检测仪光路设计高速公路两轴自动发卡机械手的结构设计高速公路两轴自动发卡机械手的结构设计小汽车维修用液压升举装置设计E型刀口片冲压模具设计载货车前轴有限元分析汽车前轴有限元分析履带式爬壁机器人设计三自由度写字机器人设计FR-621微调轮外板制造工艺及钻铰Φ32孔的工装设计10档双中间轴变速器进行传动方案的设计235kw发动机飞轮设计3.5t的高压清洗汽车设计468曲轴工艺规程及钻模夹具的设计5吨级的后驱动桥设计CA1037车辆的数据对制动系统进行设计EQ1060动力转向系统的液压增力系统设计EQ1060动力转向系统的液压增力系统设计1EQ3300G8X4汽车双转向桥设计HD5120GNG奶罐车改装设计HD5120XLB后栏板起重运输汽车改装设计HD5180GSN散装水泥运输车改装设计HD6120混合动力城市客车总体设计RL5250GSNJ举升式气卸粉罐汽车改装设计RL5250XLB侧栏板起重运输车改装设计一种弹载测试系统地面标定装置结构设计三轴式刚性支承结构变速器设计中型货车驱动桥设计丹东黄海客车独立采暖系统设计乘用车机械式变速器设计九档双中间轴变速器设计二轴五档变速器设计保时捷汽车4S店设计八孔肥皂盒底壳注射模具设计减速器用垫片冲压模具设计前驱轿车转向系设计前麦弗逊独立悬架毕业设计医疗用定位器加工工艺及程序编制十二档变速器设计半轴套管拆装机设计单斗轮式挖掘机驱动桥设计双座方向盘式沙滩车设计双离合器自动变速器的七档齿轮变速器设计双立柱巷道物流堆垛起重机设计反力式汽车制动试验台设计君威2.0变速器设计售货车二类底盘设计四轮驱动汽车变速器设计土豆去皮机连接件加工工艺设计城市道路清扫车的设计基于ProE的瓶盖注塑模设计基于捷达车型前盘后鼓式制动器的设计基于闭式功率流的汽车变速器试验台设计多仓油罐运输车设计多功能供电车设计多功能清雪车总体布置设计客车鼓式制动系统设计巧克力盒盖注塑工艺分析与模具设计带挂桶的压缩式垃圾车设计平头轻型货车的碰撞安全性设计弱中度混合动力合成系统机械部分的设计弹性轮胎转鼓试验台设计手动机械式分动器设计折叠式自行车的设计折叠臂式高空作业车折叠臂式高空作业车设计捷达轿车六档手动变速器设计捷达轿车的数据对制动系统进行设计摆臂式自卸汽车改装设计支座压铸模具设计支撑轴车削数控加工工艺设计日产锐骐皮卡三轴式变速器设计条料清洁机推料机构设计水杯盖注塑工艺分析与模具设计水笔套注塑模的设计汽车三轴五档变速器设计汽车制动试验台设计汽车前照灯齿轮轴注塑工艺分析及模具设计改进汽车式起重机力矩限制器的研制汽车用保险板连接件注塑工艺分析与模具设计法兰盘零件机械加工工艺规程及工艺装备设计洒水车设计混凝土搅拌运输车毕业设计混合动力客车传动系统设计煤粉机用辊套嵌板挤压模设计现代途胜5档机械式变速器设计现代途胜5档机械式变速器设计1生产线装配机器人手臂设计电动叉车设计电动真空泵驱动用无刷直流电机控制器的设计盘鼓一体制动器设计立柜式四轴数控铣床培训装置主轴系统设计衣橱用塑料拉手注塑工艺分析与模具设计视觉导航履带式移动机器人小车的研究设计角尺的复合模设计解放CA1092货车双级主减速器驱动桥设计调节阀用压盖冲压工艺与模具设计轻型商用车主减速器设计轻型商用车传动轴及万向节设计轻型商用车轻型车制动系统设计轻型货车鼓式制动器设计轻型载货汽车转向桥设计载货汽车主减速器设计载重汽车驱动桥的设计轿车两轴机械式变速器结构设计轿车车身内部布置设计速腾轿车前驱动桥设计配气机构毕业设计重卡贯通式驱动桥结构设计重型车电涡流缓速器的结构设计钥匙毛坯冲压模具设计铝合金摩托车手柄压铸模设计随车起重运输汽车的设计驱动桥及轮边减速器设计铝制饭盒手柄自动成型机设计打印机传动机架注射模设计加油枪大批量生产的工艺改进与专用机床设计双吸离心泵150s-50设计刮板式铣床油屑分离装置的设计笔帽注塑模具设计拉维纳式四档行星齿轮自动变速器设计颗粒料包装机的PLC自动控制设计70挖掘机大臂斗杆及油缸设计基于安全人机工程学的电动跑步机设计汽车碰撞缓冲装置设计葡萄酒贴标签的机构设计热气封口机的毕业设计称重分选机设计数控压钉机设计半自动钻床工作机构设计80MN自由锻造油压机设计小型立式加工中心刀库自动换刀装置及控制系统设计饭盒手柄自动成型机设计输电线路防盗报警系统设计立式单面8轴组合钻床总设计及轴箱设计双层停车场液压升降机系统的设计基于角形轴承箱工艺及工装设计城市商品住宅特征价格研究龙门点焊机设计轻型货车后制动器（钳盘式）设计钳盘式制动器制动器设计风力发电齿轮传动系统设计——II级传动部分轻型客车车身总布置设计搬运机械手的结构设计及动态仿真晶体管管座的冲压模具毕业设计普通车床改装双铣头动力装置设计韭菜收割机的设计振动输送机输送核桃设计复摆颚式破碎机的颚板设计仪表箱门锁挤压设计汽缸体上平面液动铣削加工夹具设计风力发电齿轮传动系统设计——II级传动部分YZ4110柴油机气缸体三面钻削组合机床设计基于matlab的异步电机变频调速设计Can总线在直流电机调速控制系统的应用自由锻油压机设计j23-25压力机设计铣立柱导轨上平面工装夹具设计X343立柱工艺流程及粗铣导轨各面工装夹具设计X343工作台工艺流程粗铣导轨面夹具设计玉米收获机传动部分的设计钢管自动切断机床液压系统设计PE管材挤出模具设计足球机器人底盘设计双鼓轮刨片机设计电化学加工大型腔这设计XJ-350250修井机绞车的设计平面横移式立体车库y3150e滚齿机回转工作台设计550mm的数控车床总体设计及纵向进设计无障碍公交车升降台阶设计废弃混凝土破碎机的设计木质颗粒冷却及筛选装置的研究与设计双水翼耦合震荡式潮流发电装置设计。

CA6150车床主轴箱设计(有全套图纸)(可编辑)

CA6150车床主轴箱设计(有全套图纸)(可编辑)

CA6150车床主轴箱设计(有全套图纸)全套图纸或资料,联系q 174320523目录概述主运动的方案选择与主运动的设计确定齿轮齿数选择电动机皮带轮的设计计算传动装置的运动和运动参数的计算主轴调速系统的选择计算主轴刚度的校核一、概述主传动系统是用来实现机床主运动的传动系统,它应具有一定的转速(速度)和一定的变速范围,以便采用不同材料的刀具,加工不同的材料,不同尺寸,不同要求的工件,并能方便的实现运动的开停,变速,换向和制动等。

数控机床主传动系统主要包括电动机、传动系统和主轴部件,它与普通机床的主传动系统相比在结构上比较简单,这是因为变速功能全部或大部分由主轴电动机的无级调速来承担,剩去了复杂的齿轮变速机构,有些只有二级或三级齿轮变速系统用以扩大电动机无级调速的范围。

1.1数控机床主传动系统的特点与普通机床比较,数控机床主传动系统具有下列特点。

转速高、功率大。

它能使数控机床进行大功率切削和高速切削,实现高效率加工。

变速范围宽。

数控机床的主传动系统有较宽的调速范围,一般Ra100,以保证加工时能选用合理的切削用量,从而获得最佳的生产率、加工精度和表面质量。

主轴变速迅速可靠,数控机床的变速是按照控制指令自动进行的,因此变速机构必须适应自动操作的要求。

由于直流和交流主轴电动机的调速系统日趋完善,所以不仅能够方便地实现宽范围无级变速,而且减少了中间传递环节,提高了变速控制的可靠性。

主轴组件的耐磨性高,使传动系统具有良好的精度保持性。

凡有机械摩擦的部位,如轴承、锥孔等都有足够的硬度,轴承处还有良好的润滑。

1.2 主传动系统的设计要求①主轴具有一定的转速和足够的转速范围、转速级数,能够实现运动的开停、变速、换向和制动,以满足机床的运动要求。

②主电机具有足够的功率,全部机构和元件具有足够的强度和刚度,以满足机床的动力要求。

③主传动的有关结构,特别是主轴组件要有足够高的精度、抗震性,热变形和噪声要小,传动效率高,以满足机床的工作性能要求。

车床主轴箱设计说明书

车床主轴箱设计说明书

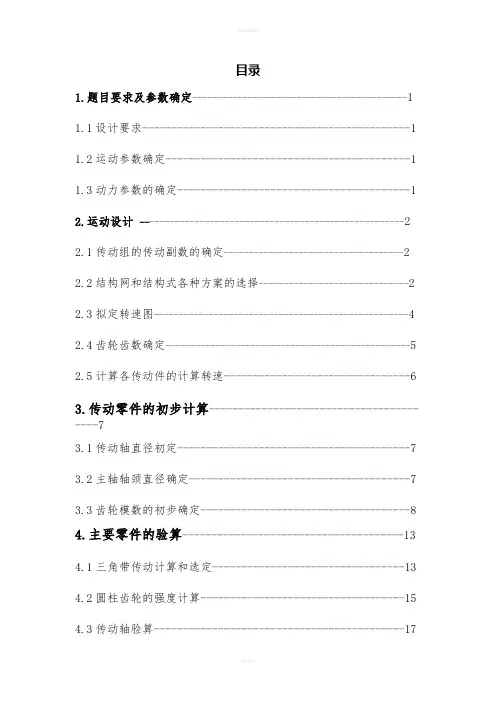

目录1.题目要求及参数确定-------------------------------------------1 1.1设计要求----------------------------------------------1 1.2运动参数确定------------------------------------------11.3动力参数的确定----------------------------------------12.运动设计-----------------------------------------------------2 2.1传动组的传动副数的确定------------------------------------2 2.2结构网和结构式各种方案的选择------------------------------2 2.3拟定转速图---------------------------------------------------4 2.4齿轮齿数确定-------------------------------------------------52.5计算各传动件的计算转速--------------------------------63.传动零件的初步计算----------------------------------------73.1传动轴直径初定----------------------------------------7 3.2主轴轴颈直径确定--------------------------------------73.3齿轮模数的初步确定------------------------------------84.主要零件的验算--------------------------------------13 4.1三角带传动计算和选定---------------------------------13 4.2圆柱齿轮的强度计算-----------------------------------15 4.3传动轴验算-------------------------------------------174.4 滚动轴承的验算---------------------------------------215.结构设计及说明-----------------------------------------------24 5.1结构设计内容，技术要求及方案-------------------------24 5.2展开图及布置-----------------------------------------25 5.3轴的设计---------------------------------------------25 5.4齿轮块设计-------------------------------------------26 5.5传动轴设计-------------------------------------------285.6主轴组件设计-----------------------------------------306.总结---------------------------------------------------367.参考文献-----------------------------------------------371. 题目要求及参数确定1.1设计要求1）机床的类型、用途及主要参数车床，工作时间：二班制，电动机功率：N=3kw，主轴最高、最低转速如下：=1600rpm, n min=35.5rpmnmax变速级数：z=12。
