编号：2009-
宜昌东阳光2×300MW CFB热电工程
机组直流系统调试方案
湖北中兴电力试验研究有限公司
二○○九年五月
宜昌东阳光2×300MW CFB热电工程
机组直流系统调试方案
编写人：
审核人：
批准人： 合同编号 HT/JS-Z-2008-193
文件编号 YCDYG-01-3115
出版日期 2009-**-**
版 本 号 A/0 宜昌东阳光 2×300MW CFB热电工程
2号机组 直流系统调试方案
第 1 页 共 4 页
宜昌东阳光2×300MW CFB热电工程
2号机组直流系统调试方案
1.系统概述
宜昌市东阳光实业发展有限公司（2×300MW CFB）自备热电厂工程的单元机组和网络直流系统中的直流屏及高频开关充电装置是由许继电源有限公司提供。该系统主要用于刀闸、断路器的分、合闸控制及二次回路中的仪器、仪表、继电保护和故障照明等场合。每台机组设置三组蓄电池，其中一组1200Ah阀控式铅酸蓄电池对动力负荷和直流事故照明负荷供电，另两组500Ah阀控式铅酸蓄电池对控制负荷供电。动力用直流系统电压采用220V，控制用直流系统电压采用110V。
每台机组220V动力蓄电池配一套6×30A高频开关电源充电装置，同时两台机组的两组220V动力蓄电池配一套公用的6×30A高频开关电源充电装置。控制用直流系统配三套8×20A高频开关电源充电装置。
动力及控制直流屏柜由许继电源有限公司成套供货，动力及蓄电池组由哈尔滨九洲电气股份有限公司成套供货
2.编制目的
2．1为了规范直流电源系统的调试，通过对单体元件及设备调试，使之符合国家技术规范的要求，符合设备制造厂家对产品的技术要求。
2．2通过对直统系统整组调试及试验，考核直统系统设计、安装的合理性及可靠性，系统运行能否达到设计要求；
2．3验证绝缘监测报警的准确性、可靠性，以保障直流系统安全稳定运行；
2．4考核蓄电池容量是否满足要求。
3.编制依据
3.1有关行业和厂家的技术标准及产品说明书
3.2西南电力设计院《东阳光2×300MW机组自备热电厂工程》施工图纸
3.3《火电工程调整试运质量检验及评定标准》（电力工业部 1996年版）
3.4《火力发电厂基本建设工程启动及竣工验收规程》（电力工业部 1996年版）
宜昌东阳光 2×300MW CFB热电工程
2号机组 直流系统调试方案
第 2 页 共 4 页 4.整组调试前必须具备的条件
4.1直流电源系统分系统调试前必须具备下列条件
a) 试运现场道路畅通照明充足，照明可靠；
b) 试运现场通讯设备方便可用；
c) 备有足够的消防器材；
d) 蓄电池安装、测试完毕；
e) 充电装置安装完毕；
f) 二次回路接线完毕；
g) 直流电源系统电源开关、馈线开关标识正确；
4．2 直流电源系统分系统试运应具备下列条件
a) 直流电源系统二次回路检查完毕，正确无误；
b) 与DCS、ECS有关信号回路联调完毕；
c) 绝缘监测装置调试、整定完毕；
d) 直流电源系统有关保护、限制定值整定完毕；
d) 充电装置各单项调试完毕，验收合格；
e) 整组调试完毕、验收合格。
5.调试项目及步骤
5.1检查蓄电池容量及有关参数是否合格。
5.2检查充电装置单体调试项目
a)稳流精度
充电装置每个模块稳流精度测试结果应满足厂家说明书或相关标准要求。
b) 稳压精度
充电装置每个模块稳压精度其测试结果应满足厂家说明书或相关标准要求。
c) 纹波系数
充电装置每个模块纹波系数其测试结果应满足厂家说明书或相关标准要求。
d) 均流不平衡度
充电装置均流不平衡度其测试结果应满足厂家说明书或相关标准要求。
e) 限流特性
检查高频模块限流楚定值，整定完毕后，测量每个模块的限流值，其测试结 宜昌东阳光 2×300MW CFB热电工程
2号机组 直流系统调试方案
第 3 页 共 4 页 果应满足整定值要求。
f) 充电程序检查
充电程序试验应满足厂家说明书或相关标准要求。
5.3检查直流电源系统二次回路接线的正确性。
5.4与DCS、ECS厂家配合，检查直流电源系统信号回路的正确性。
5.5在直流馈线屏上依次分别断开馈线开关，在DCS、ECS显示屏上观察开关动作画面及开关编号与实际动作开关位置及编号是否一一对应。
5.6在直流母线上测量电压、电流值，在DCS、ECS显示屏上观察电流、电压显示值是否与测量值一至。
5.7在直流屏上模拟各种故障信号、报警信号，在DCS、ECS显示屏上观察各种信号显示是否正确。
5.8绝缘监察报警装置调试。
a) 直流母线绝缘报警值检查
按标准或定值通知单整定绝缘监察装置母线报警值，定值整定完毕后，将一可调电位器一端接在直流母线正极或负极，一端接地。将电位器电阻值按从大到小方向进行调整，直至绝缘监察报警装置报警，取下电位器，测量电阻值并与整定值进行比较，如比较结果在误差范围，则绝缘监察报警装置可以投入运行。
b) 支路报警值及选线准确性检查
按标准或定值通知单整定绝缘监察装置支路报警值，定值整定完毕后，在馈线屏任一支路及分电屏任一支路模拟直流系统接地，检查绝缘监察装置支路选线报警的正确性。
6.安全注意事项
6.1 参加试验的所有工作人员应严格执行《安规》及现场有关安全规定，确保调试工作安全可靠地进行。
6.2 如在试验过程中可能或已经发生设备损坏、人身伤亡等情况，应立即停止调
试工作，并分析原因，提出解决措施。
6.3 如在试验过程中发现异常情况，应及时调整，并立即汇报指挥人员。
6.4 调试全过程均应有各专业人员在岗，以确保设备运行的安全。 宜昌东阳光 2×300MW CFB热电工程
2号机组 直流系统调试方案
第 4 页 共 4 页 7.质量、职业健康安全和环境管理体系实施措施
7.1调试质量过程控制
严格按照本院质量/环境/职业健康安全“三标一体”管理体系对整个调试工作实行过程控制，科学管理、精心调试、严格把关，确保调试及试运工作全过程安全优质。
专业组长在调试前，必须对调试人员进行技术交底。调试人员整个调试过程严格按照批准的方案/措施进行，调试内容不漏项。现场调试要按顺序进行，逐步逐项验收，验收后方可进行下一步调试。专业组长应对调试过程中的关键环节进行重点检查和控制，发现问题应及时处理；对于重大问题应及时汇报，以便协调解决，保证启动调试及试运工作顺利进行。

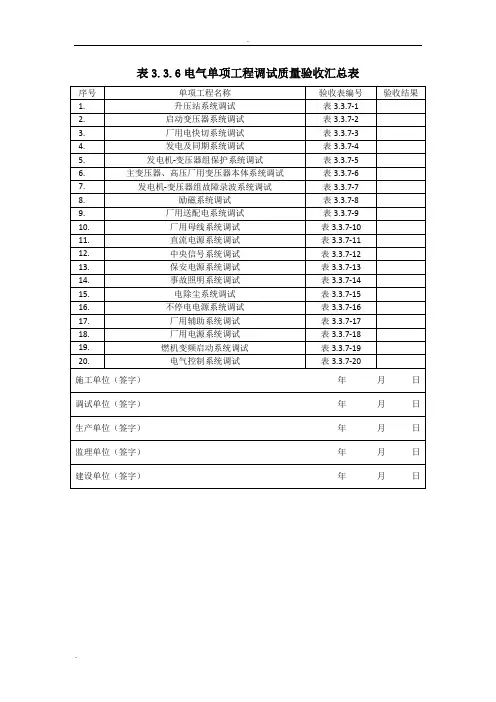

调试过程中自觉接受质量监督专责和监理工程师的检查、监督，在各个调试试运阶段认真规范地按照《火电工程调整试运质量检验及评定标准》进行质量评定。为保证调试质量，本分项对调试过程设定质量控制点加强过程控制。
7.2本项目潜在危险源
7.2.1硬物磕碰
7.2.1现场安装尚未完工的沟、洞
7.2.3电危害
7.2.4人员疲劳造成的误操作
