第九章压杆稳定问题

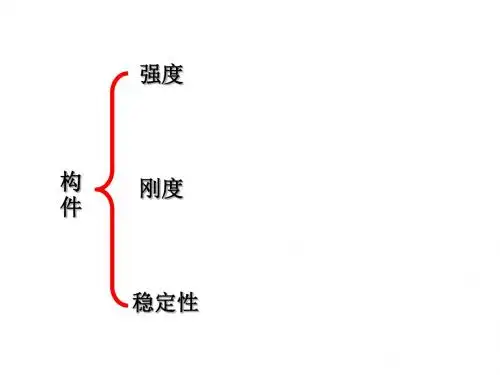

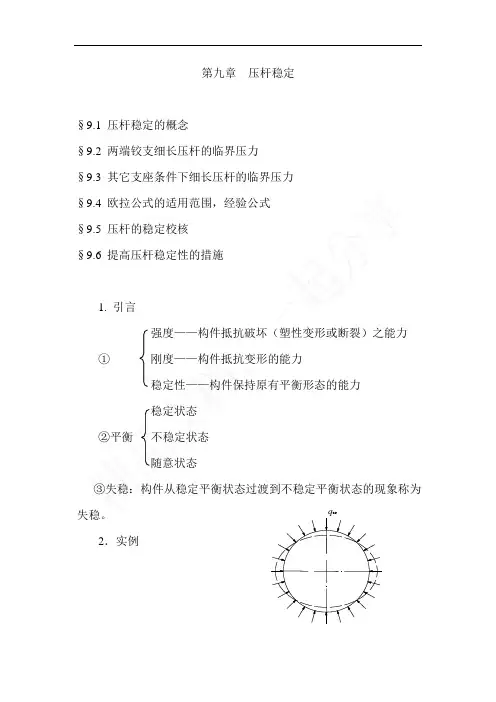

第九章压杆稳定§9.1 压杆稳定的概念§9.2 两端铰支细长压杆的临界压力§9.3 其它支座条件下细长压杆的临界压力§9.4 欧拉公式的适用范围，经验公式§9.5 压杆的稳定校核§9.6 提高压杆稳定性的措施1. 引言强度——构件抵抗破坏（塑性变形或断裂）之能力2．实例crcr①受均匀外压作用的圆筒形薄壳——由圆形平衡变成椭圆形平衡。

②受均匀压力作用的拱形薄板——由拱形平衡变成翘曲平衡。

③窄高梁或薄腹梁的侧向弯曲——由平面弯曲变成侧向弯曲。

④圆筒形薄壳在轴向压力或扭转作用下引起局部皱折。

⑤细长压杆由直线平衡变成曲线平衡。

3．稳定研究发展简史早在18世纪中叶，欧拉就提出《关于稳定的理论》但是这一理论当时没有受到人们的重视，没有在工程中得到应用。

原因是当时常用的工程材料是铸铁、砖石等脆性材料。

这些材料不易制细细长压杆，金属薄板、薄壳。

随着冶金工业和钢铁工业的发展，压延的细长杆和薄板开始得到应用。

19世纪末20世纪初，欧美各国相继兴建一些大型工程，由于工程师们在设计时，忽略杆件体系或杆件本身的稳定问题向造许多严重的工程事故。

例如：19世纪末，瑞士的《孟希太因》大桥的桁架结构，由于双机车牵引列车超载导致受压弦杆失稳使桥梁破坏，造成200人受难。

弦杆失稳往往使整个工程或结构突然坍蹋，危害严重，由于工程事故不断发生，才使工程师们回想起欧拉在一百多年前所提出的稳定理论。

从此稳定问题才在工程中得到高度重视。

§9.1 压杆稳定的概念 1．工程实例（1当推动摇臂打开气阀时就受压力作用。

（2）磨床液压装置的活塞杆，当驱动工作台移动时受到压力作用。

（3）空气压缩机，蒸汽机的连杆。

（4）桁架结构的某些杆件。

（5）建筑物中的柱。

2．压杆分类⎪⎩⎪⎨⎧⎭⎬⎫--.,,.3.2.1曲线平衡而发生失稳杆件会由直线平衡变成比例极限甚至低于或者强度极限当应力低于屈服极限稳定问题细长杆中长杆强度问题短杆b b s σσσ 3．压杆失稳：压杆由直线形状的稳定平衡而过渡到曲线平衡称为失稳或者屈曲。

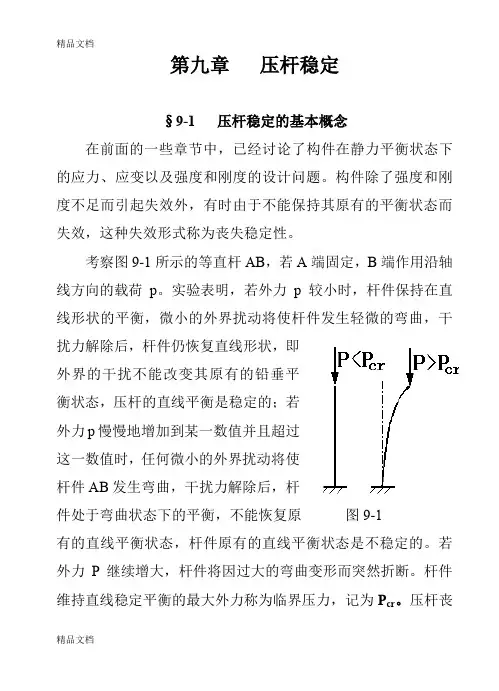

第九章压杆稳定§9-1 压杆稳定的基本概念在前面的一些章节中，已经讨论了构件在静力平衡状态下的应力、应变以及强度和刚度的设计问题。

构件除了强度和刚度不足而引起失效外，有时由于不能保持其原有的平衡状态而失效，这种失效形式称为丧失稳定性。

考察图9-1所示的等直杆AB，若A端固定，B端作用沿轴线方向的载荷p。

实验表明，若外力p较小时，杆件保持在直线形状的平衡，微小的外界扰动将使杆件发生轻微的弯曲，干扰力解除后，杆件仍恢复直线形状，即外界的干扰不能改变其原有的铅垂平衡状态，压杆的直线平衡是稳定的；若外力p慢慢地增加到某一数值并且超过这一数值时，任何微小的外界扰动将使杆件AB发生弯曲，干扰力解除后，杆件处于弯曲状态下的平衡，不能恢复原图9-1有的直线平衡状态，杆件原有的直线平衡状态是不稳定的。

若外力P继续增大，杆件将因过大的弯曲变形而突然折断。

杆件维持直线稳定平衡的最大外力称为临界压力，记为P cr。

压杆丧失其直线形状的平衡而过渡为曲线平衡，称为丧失稳定，简称“失稳”。

工程上，一般的细长压杆，由于轴向载荷的偏心或杆件的初曲率，往往因这种屈曲而导致失效的。

因此压杆的“失稳”也称为“屈曲”。

机械中有许多细长压杆，如螺旋千斤顶的螺杆（图9-2a），内燃机气阀门的挺杆（图9-2b）等。

还有，桁架结构中的抗压杆、建筑物中的柱等都是压杆。

这类构件除了要有足够的强度外，还必须有足够的稳定性，才能正常工作。

(a)(b)图9-2除了压杆的失稳形式外，一些细长或薄壁的构件也存在静力平衡的稳定性问题。

例如，细长圆杆的纯扭转，薄壁矩形截面梁的横力弯曲以及承受均布压力的薄壁圆环等，都有可能丧失原有的平衡状态而失效。

图9-3给出了几种构件失稳的示意图，图中虚线分别表示其丧失原有平衡形式后新的平衡状态。

(a)(b)(c)图9-3承受轴向压力的细长压杆的平衡，在什么条件下是稳定的，什么条件下是不稳定的；怎样才能保证压杆正常、可靠地工作等等问题，统称为“稳定问题”。

第 1 页/共 2 页9-5 未失稳失，轴向压缩 T F L L ∆=∆TEA F TL L EAFL L l l T F αα=⇒=∆=∆， 临界状态 kN 3.109)5.0(22cr ==L EIF π由cr F F =得，温升C EALEI T l ︒==2.29422απ 9-8 由铰B 平衡，22BC AB F F F +=，ABBC F F =θtan F 最大时，AB F 与BC F 均达到临界值2222)sin ()cos (βπβπAC EI F AC EI F BC AB ==， )arctan(cot cot tan 22βθβθ==⇒， 9-10 柔度临界值 p2p σπλE = （1）5.72p =λ，（2）8.65p =λ，（3）6.73p =λ 9-12 AB 与BC 均为两力杆，由铰B 平衡可得 F F BC 75=（压） 柔度 m m 320m 5.215.216=====i l i l，，，其中μμλ 稳定因素 06.028002==λϕ稳定许用应力 MPa 6.0][][st ==σϕσ st ][MPa 58.0σσ<==AF BC ，满意稳定性条件。

9-15 组合压杆的临界力cr F 为杆BC 与AB 临界力的最小值柔度临界值 1002==PP E σπλ P ACAC P BC BC i AC i BC λλλλ>=====1047.0100，大柔度杆，由欧拉公式N 1094.0)7.0(N 1004.1622622⨯==⨯==AC EIF BC EIF AC BC ππ，N 1094.06cr ⨯==⇒AC F F许用压力 kN 376][stcr ==n F F ⎪⎪⎭⎫ ⎝⎛======kN 416MPa 8.82][MPa 1.207BC kN 376MPa 6.76][MPa 4.191AC st cr st cr F F ，，：，，：σσσσ 9-17 杆AC ，强度许用应力 MPa 118][st ==n σσ 最大弯矩 26132bh W F M B ==， 最大应力 kN 6.95][41][2max =≤⇒≤=bh F W M B σσσ 杆CD ，柔度P iCD λλ>==200，大柔度杆 由欧拉公式 MPa 3.4922cr ==λπσE 稳定许用应力 MPa 4.16][st cr st ==n σσ 压力 F F CD 31=应力 kN 5.15][3][st st =≤⇒≤=A F AF CD σσσ 结构的许可荷载 kN 5.15][=F。

第九章 压杆稳定§9—1 概述短粗压杆——[]σσ≤=AF Nmax （保证具有足够的强度） 细长压杆——需考虑稳定性。

一、压杆稳定性的概念：在外力作用下，压杆保持原有直线平衡状态的能力。

二、压杆的稳定平衡与不稳定平衡：三、临界的平衡状态：给干扰力时，在干扰力给定的位置上平衡；无干扰力时，在原有的直线状态上平衡。

（它是稳定与不稳定的转折点）。

压杆的临界压力:Fcr （ 稳定平衡的极限荷载）四、判断压杆稳定的标志——F cr稳定的平衡状态——cr F F 临界的平衡状态——cr F F =不稳定的平衡状态（失稳）——cr F F§9—2 两端铰支细长压杆的临界力假定压力以达到临界值，杆已经处于微弯状态且服从虎克定律，如图，从挠曲线入手，求临界力。

①、弯矩：w F x M cr -=)(②、挠曲线近似微分方程：w F x M w EI cr -=='')( 即，0=+''w EIF w cr令 EIF k cr =202=+''w k w ③、微分方程的解：kx B kx A w cos sin += ④、确定微分方程常数：0)()0(==L w w )sin (.0sin 0,B kx w kL ===→πn Kl =（n=0、1、2、3……）EIF L n k cr==∴π222L EI n F cr π=→临界力 F c r 是微弯下的最小压力，故，只能取n=1 ；且杆将绕惯性矩最小的轴弯曲。

2min2cr F L EI π=∴§9—3 其它支承下细长压杆的临界力2min2)(l EI F cr μπ=——临界力的欧拉公式（μ——长度系数，L ——实际长度，μL ——相当长度） 公式的应用条件：1、理想压杆；2、线弹性范围内；【例】：试由挠曲线近似微分方程，导出下述细长压杆的临界力公式。

解：变形如图，其挠曲线近似微分方程为：0)(m w F x M w EI cr -==''EI F k cr =2:令 crF m k w k w EI 022=+'' kx d kx c w sin cos += 边界条件为：.0,;0,0='==='==w w L x w w x, 2,,00πn kL F m d c cr=-== 为求最小临界力， “ n ”应取除零以外的最小值，即取：π2=kL所以，临界力为：2222)2/(4L EIL EI F cr ππ== （μ=0.5）【例】：求下列细长压杆的临界力。
