汇编语言的优点
汇编语言具有高效、可移植性、 可维护性等优点，适用于编写操 作系统、编译器等关键软件。
汇编语言的缺点
汇编语言编写复杂，容易出错， 且可移植性较差，需要针对不同 的计算机体系结构进行修改。
高级语言
01
高级语言的定义
高级语言是一种抽象程度更高的 编程语言，它使用更接近自然语 言的语法和语义。
实验提供参考。
THANKS FOR WATCHING
感谢您的观看
串行接口的数据传输速率比并行 接口慢，但只需要一根数据线， 因此成本较低。
03
串行接口的常见标准包括RS-232 、RS-422和USB。
04
中断控制器
中断控制器是微机中的一 种重要组件，它负责管理 计算机系统中断的处理。
中断控制器可以管理硬件 设备的中断请求，例如键 盘、鼠标和计时器等。
ABCD
并行接口通常用于连接打印机、磁盘驱动器等高速设备， 因为这些设备需要快速传输大量数据。
并行接口的常见标准包括ECP、EPP和USB。
串行接口
01
串行接口是一种数据传输方式， 它通过单个数据线逐位传输数据 。
02
串行接口通常用于连接鼠标、调 制解调器等低速设备，因为这些 设备不需要快速传输大量数据。
语音识别和图像处理
利用微机原理与接口技术，可以实现语音识 别和图像处理等功能，提高办公自动化水平 。
在家用电器中的应用
1 2 3
智能家居控制
微机原理与接口技术可以用于智能家居控制，实 现家用电器的远程控制和自动化控制。
电视和音响设备控制
通过微机原理与接口技术，可以实现电视和音响 设备的智能控制，提供更加便捷和智能的娱乐体 验。

第8页/共93页
2. I/O端口与存储器统一编址
• 将I/O端口与存储器地址统一编排 • 优点：
• 不需要专门的I/O指令 • I/O数据存取灵活 • 缺点： • 占去部分存储器空间 • 程序不易阅读
FFFFF
主存 部分
存储器空间
00000
I/O 部分
第9页/共93页
3. I/O地址译码
• 与存储器地址译码在原理和方法上完全相同 • I/O地址不太强调连续，多采用部分译码
举例
in al,20h in ax,20h in eax, 20h mov dx,3fch in al,dx in ax,dx in eax,dx
第13页/共93页
3. I/O保护
• I/O敏感指令 IN、OUT和INS、OUTS，CLI和STI
• IA-32处理器保护方式下，I/O特权和I/O许可位图限制I/O敏感指令的执行 • 程序的当前特权高于或等于程序的I/O特权，I/O敏感指令才可以执行 • I/O许可位图给特权低的程序或虚拟8086方式的程序提供有限的I/O地址访问权限
第1页/共93页

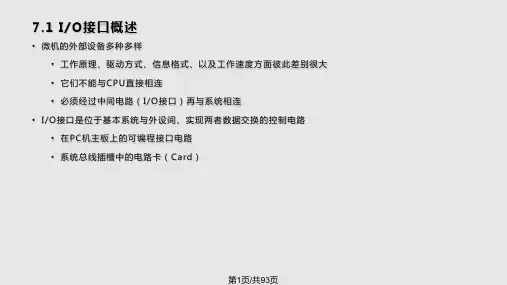

7.1.1 I/O接口的典型结构
I/O地址＝外设端口，对应接口寄存器
第2页/共93页
1. 内部结构
• 数据寄存器 • 保存微处理器与外设之间交换的数据 • 数据输入寄存器：保存从输入设备获取的数据，处理器选择合适的方式进行读取 • 数据输出寄存器：保存处理器发往输出设备的数据，适时到达输出设备
.data
; 数据段
msg byte 'Hello, Assembly!',13,10,0
.code
; 代码段
start:
; 程序起始位置

d、串操作时，地址的修改与方向标志DF有关，当DF=1 时，SI/DI作自动减量修改，当DF=0时，SI/DI作自 动增量修改。
e、在执行串操作指令过程中，IP保持指向重复前缀(前 缀本身也是一条指令)与重复前缀指令
Ａ、REP： CX←─CX-1 ,当CX=0退出重复,否 则执行其后的串指令。

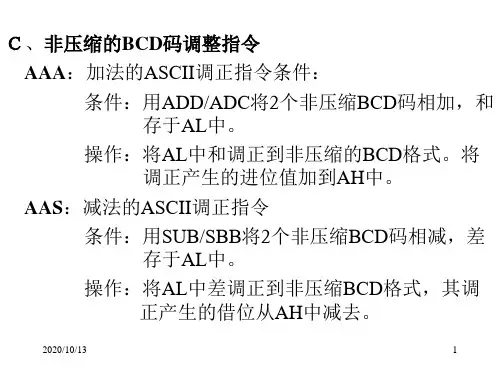

Ｃ、非压缩的BCD码调整指令
AAA：加法的ASCII调正指令条件：
条件：用ADD/ADC将2个非压缩BCD码相加，和 存于AL中。
操作：将AL中和调正到非压缩的BCD格式。将 调正产生的进位值加到AH中。
AAS：减法的ASCII调正指令
条件：用SUB/SBB将2个非压缩BCD码相减，差 存于AL中。
操作：将AL中差调正到非压缩BCD格式，其调 正产生的借位从AH中减去。
2020/10/13
1
AAM：乘法的ASCII调正指令。(对结果调正)
条件： 用MUL将2个非压缩BCD码相乘(要求高4位 为0)， 结果存于AL中。
操作：将AL内容除以OAH，其商存于AH中，余 数存于AL中。
AAD：除法的ASCII调整指令(对被除数必须进行调整)
带进位循环右移：
RCR OPR,CNT
其中: OPR：reg;mem
CNT：1或CL
2020/10/13
5
五、串处理指令
8086的串处理指令有如下几个特点：
a、通过加重复前缀(REP REPNZ等)实现串操作。
b、可以对字节／字串进行操作
c、用SI对源操作数进行间接寻址(在DS段中),用DI对目 的操作数进行间接寻址(在ES段中)。
2020/10/13
3
２、移位指令 逻辑左移： SHL OPR,CNT

定操作对象。
指令集
02
单片机支持的指令集合，包括算术运算、逻辑运算、控制转移
等指令。
寻址方式
03
确定操作数所在位置的方式，包括直接寻址、间接寻址、寄存
器寻址等。
单片机的中断系统
01
02
03
中断源
能够引起单片机中断的信 号来源，如定时器溢出、 外部中断等。
中断优先级
不同中断源的优先级，用 于确定中断处理的先后顺 序。
单片微机原理与接口技术ppt 课件
• 单片机概述 • 单片机原理 • 接口技术 • 单片机编程语言与开发环境 • 单片机应用实例 • 展望与未来发展
01
单片机概述
单片机的定义与特点
总结词
单片机是一种集成电路芯片，它集成了中央处理器、存储器、输入输出接口等计 算机主要部件，具有体积小、功耗低、可靠性高等特点。
输入输出接口是微机系统的重要组成 部分，它们负责与外部设备进行数据 交换。
并行接口通过多条数据线同时传输多 个数据位，具有传输速度快、数据量 大等优点。
输入输出接口的种类繁多，常见的有 并行接口和串行接口。
串行接口则通过一条数据线逐位传输 数据，具有传输速度慢、数据量小等 缺点，但实现简单、成本低。
机器码
机器码是一种二进制代码，直接由单 片机的微处理器执行，是单片机编程 的底层语言。
C语言在单片机开发中的应用
C语言在单片机开发中的优势
C语言具有可读性强、可移植性好、开发效率高等优点，适合用于大 规模、复杂的单片机系统开发。
C语言的基本语法
包括变量定义、数据类型、控制结构、函数等基本语法，是单片机C 语言编程的基础。
Keil软件是一款流行的单片机 开发环境，支持多种单片机型 号和开发语言，具有界面友好 、功能强大等优点。

ADD A， @R1
寄存器寻址、寄存器间接寻址
MOVC A， @A+DPTR 寄存器寻址、变址寻址
MOVX A, @DPTR
寄存器寻址、寄存器间接寻址
DEC B
寄存器寻址
SETB 24H
位寻址
CJNE A, #100, NEXT 立即寻址、相对寻址
ANL 30H, #00H
直接寻址、立即寻址
PUSH P1
(2) [X+Y]补=01111111 [X-Y]补=01111111
111111111 +110000000 101111111 溢出
111111111 -110000000 001111111 不溢出
(3) [X+Y]补=00010111 [X-Y]补=01010111
(4) [X+Y]补=01000111 [X-Y]补=11000111
1.7已知下列补码[X]补和[Y]补，分别求[X+Y]补、 [X-Y]补。并判断运算结果是 否出现溢出
(1) [X+Y]补=11000101 110011001 +000101100 111000101 不溢出
[X-Y]补=01101101 110011001 -000101100 101101101 溢出
第四章答案
4.1用伪指令将下列常数依次定义在1600H为首地址的程序存储器中。 org 1600H
LABLE: db 0,1,4,9,16,25,36,49,64,81 4.2用伪指令将下列常数依次定义在1700H为首地址的程序存储器中，要求数 据类型一致 。
org 1700H LABLE: dw 0,1,8,27,64,125,216,343,512,729 4.3用伪指令将字节型变量X1、X2定义在内部数据存储器30H、31H单元中， 将字节型变量Y1、Y2定义在外部数据存储器2000H、2001H中。

一片可管理8级中断，2个端口 级联：最多64级 可中断屏蔽或允许 可中断向量输送 可优先权管理 多种工作方式，编程选择
