proteus下控制LED灯

路灯自动控制开关电路的设计组员：班级：设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。

控制电路用电池供电，熄灯后电路耗电小。

简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。

主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。

一.设计的作用自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。

二.设计的具体实现1. 系统概述设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。

施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。

与普通触发器相比，它有以下特点：（1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。

（2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。

(3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。

利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。

工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。

当黑夜无光照射的情况下，光敏电阻呈高阻状态，2处处于低电平，使触发器的输出端输出高电平，继电器得电，触点闭合，路灯亮，控制指示灯LED2亮。

2．单元电路设计与分析仿光电路就是按照光敏电阻有光或无光时，呈现低阻或高阻状态设计的，它采用两个电阻分压来实现。

流水灯(电路和汇编)-P r o t e u s和K e i l仿真演示实例示例要求：在80C51单片机的P2口连接8个发光二极管指示灯，编程实现流水灯的控制，轮流点亮指示灯。

在KEIL 51中编程序，形成HEX文件；在PROTEUS中设计硬件，下载HEX文件，运行看结果。

第1篇：PROTEUS电路设计1、打开PROTEUS的ISIS软件，如图1所示。

新建电路图文件，将文件保存到E：\projectio （新建文件夹projectio）下面，文件基本名为io，扩展名默认。

选择元图1 ISIS窗口图2、在component mode模式下单击选择元件按钮P，打开元件选择对话框，如图2所示。

图2 元件选择窗口在元件选择对话框的keywords窗口中输入元件关键字可换搜索元件，找到元件后，双击元件则可选中元件，添加元件到图3的device列表栏。

在这里依次添加元件单片机80C51、电阻RES、电容CAP、按键BUTTON、晶振CRYSTAL、发光二极管LED-RED，如图3所示。

图3 添加元件的device列表栏3、选择devices元件列表中的元件放到工作窗口，注意放置在工作窗口合适的位置，在元件放置时可对元件进行移动、旋转等操作；如图4所示。

电源（POWER）与地（GROUND）：（右键-放置-终端里选）。

图4 放置元件图4、连接导线，如图5所示。

连接后存盘。

图5 连接元件图5、在Keil软件中设计软件程序，形成HEX文件（具体过程见第2篇Keil软件编程）。

保存软件项目到电路文件相同的文件夹E：\projectio下。

6、在PROTEUS电路图中，单击单片机80C51芯片，选中，再次单击打开单片机80C51的属性对话框，在属性对话框中的program file框中选择下载到80C51芯片中的程序。

这里是同一个文件夹下面的shili.hex文件。

如图6所示。

图6 下载程序到单片机7、单击仿真运行按钮play，运行程序。

KEILC51和PROTEUS的使用KEILC51是一款针对51系列单片机的集成开发环境，可以方便地进行编译、调试和仿真。

PROTEUS是一款集成电路设计软件，可以用于电路图的设计、仿真和调试。

本文将介绍KEILC51和PROTEUS的使用方法。

一、KEILC51的安装和使用2. 安装完成后，打开KEIL C51，创建一个新项目。

选择新建一个“Project”。

在对话框中输入项目名称，并选择项目的存放路径。

3.在项目内部，可以添加源文件、库文件和头文件。

可以通过右键单击项目名称，选择“添加”，然后选择相应的文件类型进行添加。

4. 在源文件中编写C语言程序。

可以使用标准的C语法进行编写，也可以使用Keil C51提供的51系列特定的语法进行编写。

5. 进行编译和生成可执行程序。

在菜单栏中选择“Project”->“Build Target”，或者使用快捷键“Ctrl+F7”进行编译。

编译完成后，会在项目目录下生成相应的可执行程序。

6. 进行调试和仿真。

在菜单栏中选择“Debug”->“Start/Stop Debug Session”，或者使用快捷键“F5”进行调试。

可以设置断点、单步执行、查看变量值等进行调试。

二、PROTEUS的安装和使用2. 安装完成后，打开PROTEUS，创建一个新电路。

选择“Schematic Capture”->“Design”创建一个新的电路图。

在电路图中添加所需的元件，例如电阻、电容、晶体管等。

3.连接元件之间的引脚，可以使用连线工具进行连线。

在连线时，可以使用自动连接功能快速连接元件之间的引脚。

4.设置仿真属性。

在电路图中选择“P”工具，然后在对话框中选择相应的仿真模型和仿真参数，例如选择51系列单片机的仿真模型。

5. 进行仿真和调试。

在菜单栏中选择“Debug”->“Start Debugging”，或者使用快捷键“F5”进行仿真。

可以查看元件的工作状态，观察电路的波形等进行调试。

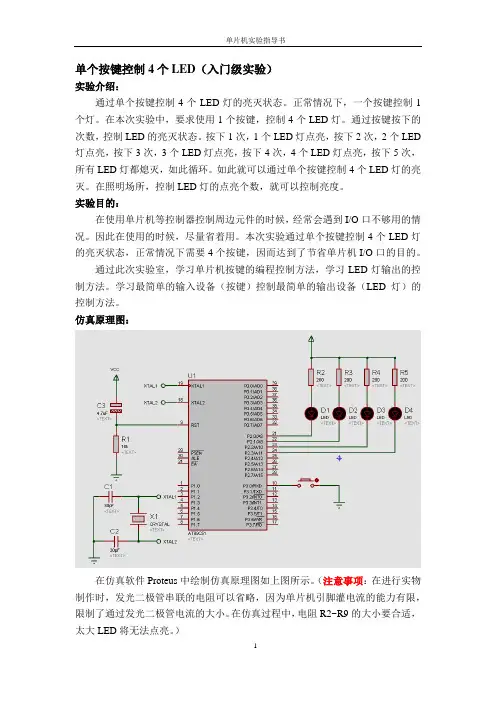

单个按键控制4个LED（入门级实验）实验介绍：通过单个按键控制4个LED灯的亮灭状态。

正常情况下，一个按键控制1个灯。

在本次实验中，要求使用1个按键，控制4个LED灯。

通过按键按下的次数，控制LED的亮灭状态。

按下1次，1个LED灯点亮，按下2次，2个LED 灯点亮，按下3次，3个LED灯点亮，按下4次，4个LED灯点亮，按下5次，所有LED灯都熄灭，如此循环。

如此就可以通过单个按键控制4个LED灯的亮灭。

在照明场所，控制LED灯的点亮个数，就可以控制亮度。

实验目的：在使用单片机等控制器控制周边元件的时候，经常会遇到I/O口不够用的情况。

因此在使用的时候，尽量省着用。

本次实验通过单个按键控制4个LED灯的亮灭状态，正常情况下需要4个按键，因而达到了节省单片机I/O口的目的。

通过此次实验室，学习单片机按键的编程控制方法，学习LED灯输出的控制方法。

学习最简单的输入设备（按键）控制最简单的输出设备（LED灯）的控制方法。

仿真原理图：在仿真软件Proteus中绘制仿真原理图如上图所示。

（注意事项：在进行实物制作时，发光二极管串联的电阻可以省略，因为单片机引脚灌电流的能力有限，限制了通过发光二极管电流的大小。

在仿真过程中，电阻R2~R9的大小要合适，太大LED将无法点亮。

）编程思路：当单片机上电后，所有的I/O口默认高电平，因而四个发光二极管在单片机上电后，都为熄灭状态。

此时，我们按下按键后，就可以调节各个发光二极管的亮灭状态。

当按一次按钮，将P2口的状态进行左移一位，同时将P2的最低位清零，就可以达到按一次按钮后，LED灯多亮一个。

如，当前只有P2口控制的最低位连接的LED点亮，当我们按一次按键，单片机首先将P2的状态循环左移一位，则刚才的最低位变为次低位，也就是倒数第二位点亮，同时将P2口的最低位清零，也就是倒数第一位连接的LED灯点亮，即按一次按钮后，倒数第一位和倒数第二位灯点亮。

其他状态与上述过程类似，这里不再赘述。
