线段上下各两道圆弧，形成两个交点
确定半径，半径为大于1/2线段
交点连线，与线段的交点即为中点
重点：
01
任意等分已知线段
02
任意等分两平行线间的距离
二、任意等分线段
⑴五等分线段 把已知线段AB五等分，可用作平行线法求得各等分点，其作图方法和步骤如下图所示：
作辅助线 准确运用分规等分辅助线 作平行线（准确运用两个三角板作平行线）
过点A在AB上任取长度为l的5等段，得点1、2、3、4、5 过点5作AB的垂直线5C=l，连AC极为所求坡度
重点：
01
准确等分线段，得等分点 做直角三角形的另一直角边，使得这一直角边为线段的1/5 沿斜边方向表示坡度符号 坡度符号上准确标注坡度数字
02
正多边形的画法
圆内接正五边形 （a）以A为圆心，OA为半径画弧，得点M、N，连MN与OA得交点E； （b）以E为圆心，EB为半径画弧，得点F； （c）以B为起点，用BF弦 长将圆周五等分，即为所求。
粗
b
见各专业制图标准
细
0.25b
假想轮廓线、成型前原始轮廓线
折断线
0.25b
断开界线
波浪线
0.25b
断开界线
字体
字体的号数即是字体高度,字高系列有:3.5mm、5mm、7mm、10mm、14mm、20mm等。 长仿宋体字高与宽关系表（mm）
字 高
20
14
10
7
5
3.5
字 宽
14
10
7
5
3.5
2.5
斜轴测图
P=q=0.82=1
r=1或0.5
轴间角
∠XOY =900
OX、OY轴与水平线的夹角为30°和60°

(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
图线画法
正确
错误
图线应用的正误对比
建筑制图与识图
第一章 建筑制图基本知识
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。

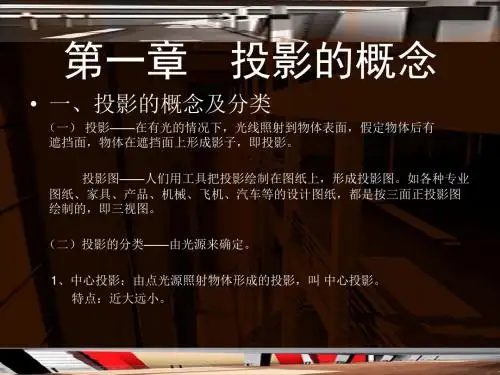

（四）三面正投影图的作图方法：
1、先画出 水平和 垂直十 字相交 线，表 示投影 轴；
2、根据三等的 关系，正立投影 图和水平投影图 的各个相应部分 用铅垂线对正 （等长）；正立 投影图和侧投影 图的各个相应部 分用水平线拉齐 （等高）
3、水平投影图和侧 投影图具有等宽的 关系，作图时先从O 点作一条向下斜的 45度线，然后在水 平投影图上向右引 水平线，交到45度 线后再向上引铅垂 线，把水平投影图 中的宽度反映到侧 投影中去。
1、长对正：正面投影 图和水平投影图左右 对正，长度相等；
2、高平齐：正面投影 图和侧面投影图上下 看齐，高度相等；
3、宽相等：水平投影 图和侧面投影图前后 对应，宽度相等。
（二）三面正投影的投影规律：
（三）三面正投影图的多样性：
由于物体的形状是多种 多样的，其中有些形状 复杂的物体，往往需要 更多的图来表示，但有 些形状简单的物体用一 个或两个图也能表示清 楚。如：圆管可用两个 图表示，圆柱、圆球用 一个图标明直径符号和 尺寸就能表示清楚，但 应注意的是，两个投影 图常常不能准确、肯定 地表现一个形体。因此， 制图或识图时一般都应 当把三个投影图综合对 照，当作一个整体来看。

3）常用光线
产生建筑阴影的光线，主要为阳光，而太 阳距地球非常遥远，其光线可视为平行光 线。因此，在建筑物的投影图上作阴影， 光源设定在无限远处，光线是相互平行的。
为便于作图，对光线L的方向作如下规定 （见下图）。
2、点的落影
空间点在某承影面上的落影，实际为过该点的光线与该承影面的交 点。过空间点的光线可看作一条直线，而承影面可以是处于特殊位置 或一般位置的平面或曲面。因此，求一空间点的落影，实质上就可归 结为求过空间点的直线与平面或曲面相交的问题，其交点即为该空间 点在承影面上的落影点。
4、平面的落影
1）求平面落影的方法
平面多边形较常见，如三角形、四边形、五边形等。这类平面多边 形在投影面或其它承影平面上的落影，实际上就是求其轮廓线的落影， 此落影可通过求出平面多边形各顶点的落影，依次相连而得。
2）平面与投影面平行
如果平面与投影面平行，则此平面在该投影面上的落影反映平面实 形。如果平面与投影面不平行，则此平面在该投影面上的落影不反映 平面实形，在与光线平行时为一直线段。
室外的建筑物时，实际上在玻璃窗上准确形象地留下了
建筑物的立体图形，这个图形，就是建筑物的透视投影
图，简称透视。透视图是用中心投影法将形体透射在单
一投影面上所得到的具有立体感的图样，所以中心投影
又称为透视投影。
透视图的特点：
01
在一个投影图中能同时 02
这些特点与人们观察物
反映形体的长、宽、高
体的视觉特点相一致。
3）平面与投影面垂直
此种情况下,平面在其垂直的投影面上沿光线投射方向（即45°方向） 落影。
8.2.2 平面立体的阴影
1、基本规律
求作平面立体的阴影，一般分为两 个步骤：

打印时只需要打印出内图框线，外图框线即为图纸的边界。
二、标题栏及会签栏
1、标题栏——一般设置在图框的右下角。长边应为180mm——240mm，短边尺 寸一般为40mm、30mm、50mm。 如图：
2、会签栏——一般需要各相关工种负责人会签的图纸，设置有会签栏。通常作 业时可以不使用会签栏。尺寸一般长为75——100mm，宽度20mm。如图：
•
•
c、检查有无错误和漏洞，补齐不可见的虚线。
•
d、最后把确定下来的线条描深定稿。
举例图例
画法步骤—— 1、先画还原后总的长方体的三视图
• 2、再画切割部分的线，根据尺寸和对应关系来绘制。 • 3、检查无误以后把线描深。
3、三视图的补图及由三视图画出立体图
• （1）利用三等关系，先画出第三投影图的外轮廓线。 • （2）再利用形体分析或线面分析的方法，想像出该三视图的空间立体图 • （3）再结合三等关系，补画出第三投影图。
4、局部剖面图 当剖切部位结构、材料相同，只表示一个小局部即可。
5、分层剖面图 用于形体构造层次较多的情况下。
第二节 断面图
一、断面图的形成
假想用一个剖切面将形体切开，只需要画出被切到部位的形状，没有切到 的部位不用画出，这样的图纸称为——断面图。
二、断面图的剖切符号
1、由剖切位置线和断面图编号组成，注：不画投影方向线。 2、剖切位置线用6~10mm的粗实线绘制。 3、由断面图编号和剖切位置线的位置关系表示投射方向。编号数字写在剖 切位置线的哪一侧，则表示向哪个方向投影。
• （4）选择正确的比例——在当前的练习中，一般采用1：1的比例。
• （5）作图步骤——
•
①先画最底部的基本形的三视图，并画出中心线
