光模块分类说明及区别

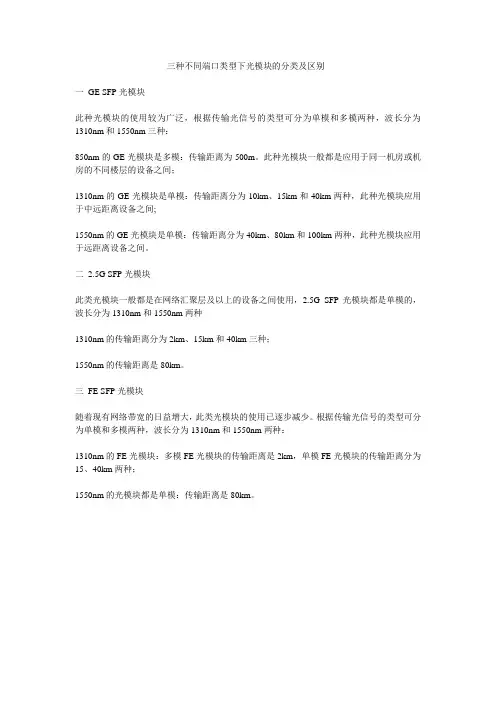

三种不同端口类型下光模块的分类及区别

一 GE SFP光模块

此种光模块的使用较为广泛，根据传输光信号的类型可分为单模和多模两种，波长分为1310nm和1550nm三种：

850nm的GE光模块是多模：传输距离为500m。此种光模块一般都是应用于同一机房或机房的不同楼层的设备之间；

1310nm的GE光模块是单模：传输距离分为10km、15km和40km两种，此种光模块应用于中远距离设备之间;

1550nm的GE光模块是单模：传输距离分为40km、80km和100km两种，此种光模块应用于远距离设备之间。

二 2.5G SFP光模块

此类光模块一般都是在网络汇聚层及以上的设备之间使用，2.5G SFP光模块都是单模的，波长分为1310nm和1550nm两种

1310nm的传输距离分为2km、15km和40km三种；

1550nm的传输距离是80km。

三 FE SFP光模块

随着现有网络带宽的日益增大，此类光模块的使用已逐步减少。根据传输光信号的类型可分为单模和多模两种，波长分为1310nm和1550nm两种：

1310nm的FE光模块：多模FE光模块的传输距离是2km，单模FE光模块的传输距离分为15、40km两种；

1550nm的光模块都是单模：传输距离是80km。

光模块封装类型

光模块是由光学器件和电子器件组成的，用于光通信和光交换的微型封装模块。光模块的封装类型可以根据不同的应用场景和生产工艺进行分类。下面将详细介绍光模块的几种主要封装类型。

1. TO封装

TO封装（Transistor Outline Package）也称为外延式金属外壳封装，是最早采用的光模块封装之一。该封装包裹了发光二极管或激光二极管，从而起到保护和封装的作用。TO封装的优点是易于生产和安装，能够承受高温和机械冲击。缺点是体积较大，无法满足高速光通信的需求。

2. SMD封装

SMD封装（Surface Mount Device Package）是表面贴装封装技术，是一种集成度高、规格小的光模块封装。SMD封装适用于高速光通信场景，其尺寸和结构设计能够满足模块化组装的标准要求，便于大规模生产和自动化生产。SMD封装的缺点则是操作难度较大，需要高度专业技能和精密设备，成本较高。

3. DIP封装

DIP封装（Dual Inline Package）双行直插式封装，是一种通过插座与电子主板相连的光模块封装。DIP封装具有体积小、操作方便、安装容易等优点。DIP封装常应用于光电转换领域，如传感器、移动设备、医疗设备等。

4. CSP封装

CSP封装（Chip Scale Package）是芯片级封装技术，将芯片和封装作为一体化封装的技术。CSP封装能够大大减小光模块体积，同时保证高效的光学性能和稳定性。CSP封装在移动设备、通信设备等领域得到广泛应用。

以上就是几种常见的光模块封装类型，各种类型均具有优缺点，在不同的应用场景中选择适合的封装类型非常重要。未来，随着信息技术的不断进步和产业技术的不断创新，光模块封装技术也必将不断更新和发展，为光通信和光交换领域的创新带来更大的推动力。

光模块基础知识

光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型

根据光模块的封装形式和工作波长，可以将光模块分为多种类型。其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。这些不同类型的光模块适用于不同的应用场景和需求。例如，SFP光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理

光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。首先，电信号经过电-光转换器，被转换为光信号。然后，光信号经过光纤传输到目标地点。最后，光信号再经过光-电转换器，被转换为电信号。这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景

光模块广泛应用于光通信系统和光纤传感领域。在光通信系统中，光模块用于实现高速、远距离的光信号传输。它被广泛应用于光纤通信、数据中心互联等领域。在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势

光模块相比传统的电信号传输方式具有许多优势。首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。此外，光模块还具有抗电磁干扰、安全可靠等优势。由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势

随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。未来，光模块的发展趋势主要包括以下几个方面。首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。此外，光模块还将实现更低的功耗和更高的可靠性。这些发展趋势将进一步推动光模块在光通信和光纤传感领域的应用。

光模块基础知识大全、分类及选用

光模块基础知识大全、分类及选用

一、光模块基本知识

1、定义：

光模块：也就是光收发一体模块。

2、结构：

光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。

3、光模块的参数及意义

光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：

1）中心波长

单位纳米（nm），目前主要有3种：

850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；

1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；

1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；

2）传输速率

每秒钟传输数据的比特数（bit），单位bps。

目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。传输速率

一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。

3）传输距离

光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。

光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。

除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。
