光模块说明和光功率值换算表

光模块类型BOM编码
多模光模块34060286
10Km 单模光模块34060290
40Km 单模光模块34060298
区分方法：根据模块上的型号区分
说明：34060290：10km以内
最大发射功率：3.0 dBm；
最小发射功率：-9.5dBm；
最大可承受的接收功率：-3.0 dBm
光模块接收灵敏度最大值：20dBm 34060298：40km以内
最大发射功率：3.0 dBm；
最小发射功率：-4.5dBm；
最大可承受的接收功率：-3.0 dBm
光模块接收灵敏度最大值：22.5dBm
描述根据型号区分
光收发一体模块-eSFP(内外两种校准)-850nm-2.125G多速率--2.5dBm--9.5dBm--17dBm-LC-0.5km 厂家一：SCP6F86-GL-CWH 厂家二：FTLF8519P2BNL-HW
光收发一体模块-ESFP(内外两种校准)-1310nm-1.25Gb/s--3dBm--9.5dBm--20dBm-LC(-40~85)-10km 厂家一：SCP6F44-GL-BWE
厂家二：SCP6844-GL-BWE 厂家三：TRPAG1LXDABS-HWS 光收发一体模块-eSFP(内外两种校准)-1310nm-1.25Gb/s-3dBm--4.5dBm--22.5dBm-LC-40km 厂家一：SCP6814-GL-BNE 厂家二：TRPAG1EXJBNS-HWS
模块上的型号区分90：10km以内功率：3.0 dBm；：-9.5dBm；接收功率：-3.0 dBm 敏度最大值：20dBm 功率：3.0 dBm；：-4.5dBm；接收功率：-3.0 dBm 敏度最大值：22.5dBm。

深圳光路部分光模块的收发光功率范围速查表1、1000M-SFP属性（GigabitEthernet类型）
2、10G XFP光模块属性（GigabitEthernet类型）
属性描述
光纤类型多模单模单模单模
3、10G XFP光模块属性（POS类型）
属性描述
传输距离10km 40km 80km 中心波长850nm 1310nm 1550nm 1550nm 最小发送光功率–––0dBm 最大发送光功率––
接收灵敏度––––过载光功率–––光纤类型多模单模单模单模
1、正常情况
<ShenZhen_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4 GigabitEthernet2/1/4 transceiver diagnostic information:
Current diagnostic parameters:
Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)
39
2、异常情况
产品种类已扩大到包括CWDM粗波分/DWDM密集波混合传输设备、集成接入设备、协议转换器、三层交换机、光纤收发器、ONU、光模块、分路器、交接箱、熔纤盘、尾纤、法兰、衰减器无源波分复用器件等在内的十多个系列。

光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。

2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。

两者都以dBm为单位，是影响传输距离的重要参数。

光模块可传输的距离主要受到损耗和色散两方面受限。

损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。

光纤衰减量和实际选用的光纤相关。

一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。

50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。

对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

5、传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。

6、中心波长中心波长指光信号传输所使用的光波段。

目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。

【主题】:2.5G、10G光模块主要性能指标参数三．2.5G设备配置原则1、无OPA时，PIN接收最小光功率不得小于-16Bm（线路代价2dB）或－17（线路代价1dB）（最小接收灵敏度-21dBm），APD接收最小光功率不得小于-26Bm（线路代价2dB）或－27（线路代价1dB）（最小接收灵敏度-31m）；2、使用光放大器时，最小接收光信噪比不得小于22dB；3、最大衰耗估算方法：（1）灵敏度受限：最大衰耗＝发送端入纤功率－最小接收灵敏度－线路代价－寿命终了裕度（3dB）（2）OSNR受限：最大衰耗＝发送端入纤功率－NF（放大器噪声指数）－OSNR ＋58（3）在配置了OPA的情况下，按OSNR受限估算。

4、功率预算原则分三种情况：a)线路长度的推荐配置适用于线路衰耗预算为0.275dB/Km的情况，在线路光纤衰耗不清楚时可以以此设计线路配置；b)如果用户给出了线路衰耗预算（如有的用户要求的预算是0.275dB/Km＋0.xxxdB/Km），那么根据用户的要求进行功率预算；c)根据线路实测值预算。

线路的最大衰耗以实测衰耗加一定的预留线路衰耗预算来确定，一般预留的线路衰耗预算不小于4dB（3dB的光纤衰耗预留＋1dB的接头衰耗预留），具体值应由用户综合光纤的劣化趋势和线路配置成本提出具体要求。

5、光放大器与收发模块的配置则以推荐的线路最大衰耗为依据进行选择；6、参考线路长度仅做分类，不做光功率预算定义。

7、一般线路配置示意图四．10G设备配置原则2、无OPA时，PIN接收最小光功率不得小于-12 dBm（最小接收灵敏度-17Bm），APD接收最小光功率不得小于-19dBm（最小接收灵敏度-24Bm）；3、使用光放大器时，无FEC技术的最小接收光信噪比不得小于26dB，使用FEC技术时不得小于18dB；4、最大衰耗估算方法：（1）灵敏度受限：最大衰耗＝发送端入纤功率－最小接收灵敏度－线路代价－寿命终了裕度（3dB）（2）OSNR受限：最大衰耗＝发送端入纤功率－NF（放大器噪声指数）－OSNR ＋58（3）在配置了OPA的情况下，按OSNR受限估算。

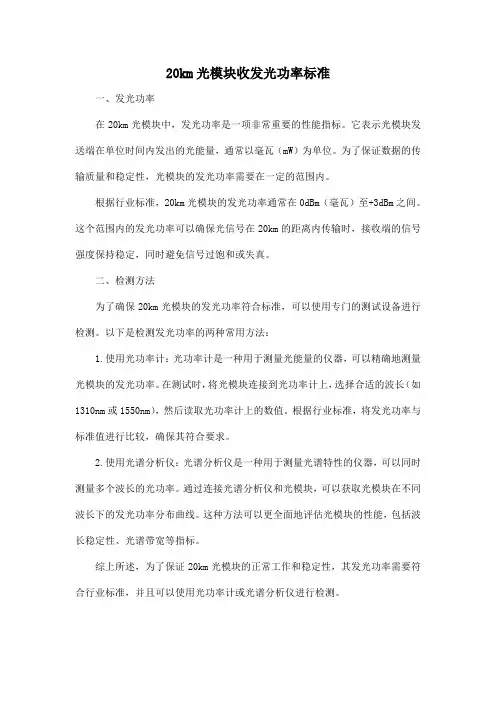

20km光模块收发光功率标准
一、发光功率
在20km光模块中，发光功率是一项非常重要的性能指标。

它表示光模块发送端在单位时间内发出的光能量，通常以毫瓦（mW）为单位。

为了保证数据的传输质量和稳定性，光模块的发光功率需要在一定的范围内。

根据行业标准，20km光模块的发光功率通常在0dBm（毫瓦）至+3dBm之间。

这个范围内的发光功率可以确保光信号在20km的距离内传输时，接收端的信号强度保持稳定，同时避免信号过饱和或失真。

二、检测方法
为了确保20km光模块的发光功率符合标准，可以使用专门的测试设备进行检测。

以下是检测发光功率的两种常用方法：
1.使用光功率计：光功率计是一种用于测量光能量的仪器，可以精确地测量光模块的发光功率。

在测试时，将光模块连接到光功率计上，选择合适的波长（如1310nm或1550nm），然后读取光功率计上的数值。

根据行业标准，将发光功率与标准值进行比较，确保其符合要求。

2.使用光谱分析仪：光谱分析仪是一种用于测量光谱特性的仪器，可以同时测量多个波长的光功率。

通过连接光谱分析仪和光模块，可以获取光模块在不同波长下的发光功率分布曲线。

这种方法可以更全面地评估光模块的性能，包括波长稳定性、光谱带宽等指标。

综上所述，为了保证20km光模块的正常工作和稳定性，其发光功率需要符合行业标准，并且可以使用光功率计或光谱分析仪进行检测。

深圳光路部分光模块的收发光功率范围速查表1、1000M-SFP属性（GigabitEthernet类型）
2、10G XFP光模块属性（GigabitEthernet类型）
3、10G XFP光模块属性（POS类型）
1、正常情况
<ShenZhen_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4 GigabitEthernet2/1/4 transceiver diagnostic information:
Current diagnostic parameters:
Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)
39 3.35 17.16 -15.48 -5.62
2、异常情况
产品种类已扩大到包括CWDM粗波分/DWDM密集波混合传输设备、集成接入设备、协议转换器、三层交换机、光纤收发器、ONU、光模块、分路器、交接箱、熔纤盘、尾纤、法兰、衰减器无源波分复用器件等在内的十多个系列
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

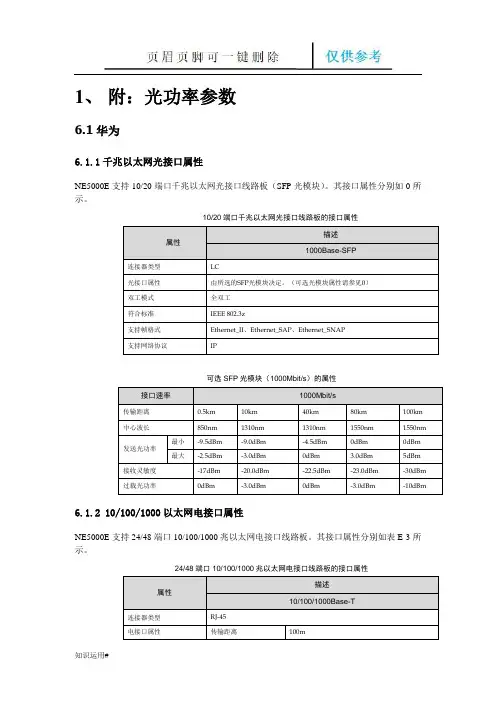

1、附：光功率参数6.1华为6.1.1千兆以太网光接口属性NE5000E支持10/20端口千兆以太网光接口线路板（SFP光模块）。

其接口属性分别如0所示。

10/20端口千兆以太网光接口线路板的接口属性描述属性1000Base-SFP连接器类型LC光接口属性由所选的SFP光模块决定。

（可选光模块属性请参见0）双工模式全双工符合标准IEEE 802.3z支持帧格式Ethernet_II、Ethernet_SAP、Ethernet_SNAP支持网络协议IP可选SFP光模块（1000Mbit/s）的属性接口速率1000Mbit/s传输距离0.5km 10km 40km 80km 100km中心波长850nm 1310nm 1310nm 1550nm1550nm最小-9.5dBm -9.0dBm -4.5dBm 0dBm 0dBm 发送光功率最大-2.5dBm -3.0dBm 0dBm 3.0dBm 5dBm 接收灵敏度-17dBm -20.0dBm -22.5dBm -23.0dBm -30dBm过载光功率0dBm -3.0dBm 0dBm -3.0dBm -10dBm 6.1.2 10/100/1000以太网电接口属性NE5000E支持24/48端口10/100/1000兆以太网电接口线路板。

其接口属性分别如表E-3所示。

24/48端口10/100/1000兆以太网电接口线路板的接口属性描述属性10/100/1000Base-T连接器类型RJ-45电接口属性传输距离100m描述属性10/100/1000Base-T传输介质CAT5E双工模式10/100/1000兆半双工、全双工符合标准IEEE 802.3ab支持帧格式Ethernet_II、Ethernet_SAP、Ethernet_SNAP支持网络协议IP6.1.3万兆以太网光接口属性NE5000E支持的万兆以太网光接口线路板有：●1端口万兆以太网光接口LAN线路板（固定光模块）●1端口万兆以太网光接口WAN线路板（固定光模块）●1/2端口万兆以太网光接口LAN线路板（XFP光模块）●1/2端口万兆以太网光接口WAN线路板（XFP光模块）固定光模块和XFP光模块的接口属性分别如表E-4、E-5、E-6所示。

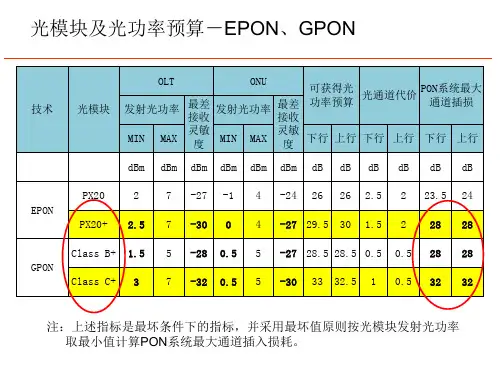

C220光功率：（普通光模块）
接收：-6~-27db 发送：+2~+5
C220光功率：（2++光模块）
接收：-6~-27db 发送：+4~+7
终端光功率：
接收：-8~-24 发送：-1~+4
插损
分光器插损：1：2大约3db，每增加一倍增加3db
分光器插损：1：4大约6db
分光器插损：1：8大约9db
分光器插损：1：16大约12db
分光器插损：1：32大约15db
分光器插损：1：64大约18db
法兰引入插损：0.5db/个
熔接头引入插损：0.1db/个
光纤衰减
下行1490nm 光纤衰减系数0.36db/km
上行1310nm 光纤衰减系数0.42db/km
举例说明：一个PON下接1:2和1:32 二级分光组网，中间4个法兰盘接头。

光缆举例为2公里。

正常理论情况下ONU侧收到的光功率为。

+2.5DB—3DB(1:2)—15DB(1:32)—2DB(4个接头)—0.72（2公里光缆）=-18.22db
这是理论值，当然实际值可能会20-22DB 都算正常情况。

已经快处于临界状态，如果是光路老化或者中间的接头没有接好，都有可能导致光功率偏低小于-24DB。

光路部分光模块的收发光功率范围速查表在模块⽇常使⽤过程中经常遇到光衰起不来，对于每种模块的光衰到底应该是多少这个参数⼀直每个定数，这次正好⽹上找到记录下来以便查证。

1、1000M-SFP属性（GigabitEthernet类型）属性描述传输距离0.5km 10km 40km 40km 80km 100km中⼼波长850nm 1310nm 1310nm 1550nm 1550nm 1550nm–9.5dBm –9.5dBm –4.5dBm –4.0dBm –2.0dBm 0dBm最⼩发送光功率–2.5dBm –3.0dBm 3.0dBm 1.0dBm 5.0dBm 5.0dBm最⼤发送光功率接收灵敏度–17.0dBm –20.0dBm –22.5dBm –21.0dBm –23.0dBm –30.0dBm过载光功率0dBm –3.0dBm –3.0dBm –3.0dBm –3.0dBm –9.0dBm光纤类型多模单模单模单模单模单模2、10G XFP光模块属性（GigabitEthernet类型）属性描述传输距离0.3km 10km 40km 80km中⼼波长850nm 1310nm 1550nm 1550nm最⼩发送光功率–7.3dBm –6.0dBm –1.0dBm 0dBm最⼤发送光功率–1.3dBm –1.0dBm 2.0dBm 4.0dBm接收灵敏度–7.5dBm –11.0dBm –15.0dBm –24.0dBm过载光功率–1.0dBm 0.5dBm –1.0dBm –7.0dBm3、10G XFP光模块属性（POS类型）属性描述传输距离0.3km 10km 40km 80km中⼼波长850nm 1310nm 1550nm 1550nm最⼩发送光功率–7.3dBm –6.0dBm –1.0dBm 0dBm最⼤发送光功率–1.3dBm –1.0dBm 2.0dBm 4.0dBm接收灵敏度–7.5dBm –11.0dBm –15.0dBm –24.0dBm过载光功率–1.0dBm 0.5dBm –1.0dBm –7.0dBm光纤类型多模单模单模单模1、正常情况<ShenZhen_SR8805>dis transceiver diagnosis interface GigabitEthernet 2/1/4GigabitEthernet2/1/4 transceiver diagnostic information:Current diagnostic parameters:Temp.(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)39 3.35 17.16 -15.48 -5.622、异常情况。
