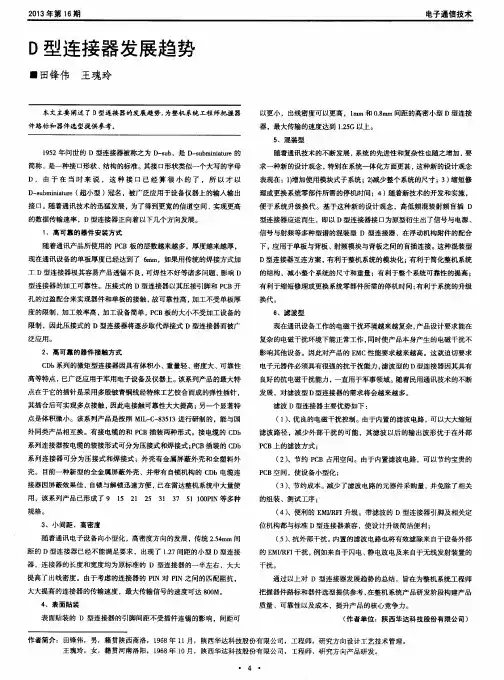

２０１３年第１６期　电子通信技术　Ｄ型连接器发展趋势　■田锋伟　王瑰玲　本文主要阐述了Ｄ型连接器的发展趋势，为整机系统工程师把握器　件路标和器件选型提供参考。　１９５２年问世的Ｄ型连接器被称之为Ｄ—ｓｕｂ，是Ｄ—ｓｕｂｍｉｎｉａｔｕｒｅ的　简称，是一种接口形状、结构的标准。其接１２１形状类似一个大写的字母　Ｄ，由于在当时来说，这种接口已经算很小的了，所以才以　Ｄ—ｓｕｂｍｉｎｉａｔｕｒｅ（超小型）冠名，被广泛应用于设备仪器上的输入输出　接口。随着通讯技术的迅猛发展，为了得到更宽的信道空间、实现更高　的数据传输速率，Ｄ型连接器正向着以下几个方向发展。　１、高可靠的器件安装方式　随着通讯产品所使用的ＰＣＢ板的层数越来越多，厚度越来越厚，　现在通讯设备的单板厚度已经达到了６ｒａｍ，如果用传统的焊接方式加　工Ｄ型连接器极其容易产品透锡不良，可焊性不好等诸多问题，影响Ｄ　型连接器的加工可靠性。压接式的Ｄ型连接器以其压接引脚和ＰＣＢ开　孔的过盈配合来实现器件和单板的接触，故可靠性高，加工不受单板厚　度的限制，加工效率高，加工设备简单，ＰＣＢ板的大小不受加工设备的　限制，因此压接式的Ｄ型连接器将逐步取代焊接式Ｄ型连接器而被广　泛应用。　２、高可靠的器件接触方式　ＣＤｂ系列的微矩型连接器因具有体积小、重量轻、密度大、可靠性　高等特点，已广泛应用于军用电子设备及仪器上。该系列产品的最大特　点在于它的插针是采用多股铍青铜线经特殊工艺铰合而成的弹性插针，　其插合后可实现多点接触，因此电接触可靠性大大提高；另一个显著特　点是体积微小。该系列产品是按照ＭＩＬ—Ｃ一８３５１３进行研制的，能与国　外同类产品相互换。有接电缆的和ＰＣＢ插装两种形式。接电缆的ＣＤｂ　系列连接器按电缆的装接形式可分为压接式和焊接式；ＰＣＢ插装的ＣＤｂ　系列连接器可分为压接式和焊接式；外壳有金属屏蔽外壳和全塑料外　壳。目前一种新型的全金属屏蔽外壳、并带有白锁机构的ＣＤｂ电缆连　接器因屏蔽效果佳，自锁与解锁迅速方便，已在雷达整机系统中大量使　用，该系列产品已形成了９　１５　２１　２５　３１　３７　５１　１００ＰＩＮ等多种　规格。　３、小间距、高密度　随着通讯电子设备向小型化，高密度方向的发展，传统２．５４ｍｍ间　距的Ｄ型连接器已经不能满足要求，出现了１．２７间距的小型Ｄ型连接　器，连接器的长度和宽度均为原标准的Ｄ型连接器的一半左右，大大　提高了出线密度。由于考虑的连接器的ＰＩＮ对ＰＩＮ之间的匹配阻抗，　大大提高的连接器的传输速度，最大传输信号的速度可达８００Ｍ。　４、表面贴装　表面贴装的Ｄ型连接器的引脚间距不受插件连锡的影响，间距可　作者简介：田锋伟，男，籍贯陕西商洛，１９６８年１１月，　王瑰玲，女，籍贯河南洛阳，１９６８年ｌ０月，　以更小，出线密度可以更高，ｌｍｍ和０．８ｒａｍ间距的高密小型Ｄ型连接　器，最大传输的速度达到１．２５Ｇ以上。　５、混装型　随着通讯技术的不断发展，系统的先进性和复杂性也随之增加，要　求一种新的设计观念，特别在系统一体化方面更甚，这种新的设计观念　表现在：１）增加使用模块式子系统；２）减少整个系统的尺寸；３）缩短修　理或更换系统零部件所需的停机时间；４）随着新技术的开发和实施，　便于系统升级换代。基于这种新的设计观念，高低频混装射频盲插Ｄ　型连接器应运而生，即以Ｄ型连接器接口为原型衍生出了信号与电源、　信号与射频等多种型谱的混装型Ｄ型连接器，在浮动机构附件的配合　下，应用于单板与背板、射频模块与背板之间的盲插连接。这种混装型　Ｄ型连接器互连方案，有利于整机系统的模块化；有利于简化整机系统　的结构，减小整个系统的尺寸和重量；有利于整个系统可靠性的提高；　有利于缩短修理或更换系统零部件所需的停机时间；有利于系统的升级　换代。　６、滤波型　现在通讯设备工作的电磁干扰环境越来越复杂，产品设计要求能在　复杂的电磁干扰环境下能正常工作，同时使产品本身产生的电磁干扰不　影响其他设备。因此对产品的ＥＭＣ性能要求越来越高。这就迫切要求　电子元器件必须具有很强的抗干扰能力，滤波型的Ｄ型连接器因其具有　良好的抗电磁干扰能力，一直用于军事领域。随着民用通讯技术的不断　发展，对滤波型Ｄ型连接器的需求将会越来越多。　滤波Ｄ型连接器主要优势如下：　（１）、优良的电磁干扰控制。由于内置的滤波电路，可以大大缩短　滤波路径，减少外部干扰的可能，其滤波以后的输出波形优于在外部　ＰＣＢ上的滤波方式；　（２）、节约ＰＣＢ占用空间。由于内置滤波电路，可以节约宝贵的　ＰＣＢ空间，使设备小型化；　（３）、节约成本。减少了滤波电路的元器件采购量，并免除了相关　的组装、测试工序；　（４）、便利的ＥＭＩ／ＲＦＩ升级。带滤波的Ｄ型连接器引脚及相关定　位机构都与标准Ｄ型连接器兼容，使设计升级简洁便利；　（５）、抗外部干扰。内置的滤波电路也将有效滤除来自于设备外部　的ＥＭＩｆＲＦＩ干扰，例如来自于闪电、静电放电及来自于无线发射装置的　干扰。　通过以上对Ｄ型连接器发展趋势的总结，旨在为整机系统工程师　把握器件路标和器件选型提供参考，在整机系统产品研发阶段构建产品　质量、可靠性以及成本，提升产品的核心竞争力。　（作者单位：陕西华达科技股份有限公司）　陕西华达科技股份有限公司，工程师，研究方向设计工艺技术管理。　陕西华达科技股份有限公司，工程师，研究方向产品研发。　・　ｄ　

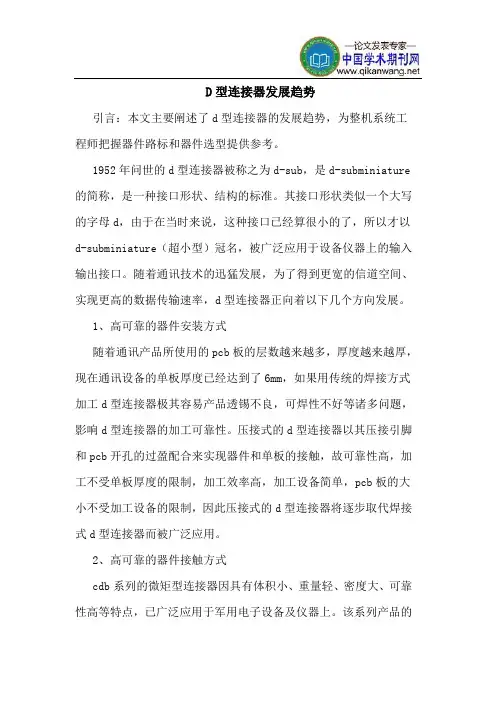

D型连接器发展趋势

引言：本文主要阐述了d型连接器的发展趋势，为整机系统工程师把握器件路标和器件选型提供参考。

1952年问世的d型连接器被称之为d-sub，是d-subminiature的简称，是一种接口形状、结构的标准。其接口形状类似一个大写的字母d，由于在当时来说，这种接口已经算很小的了，所以才以d-subminiature（超小型）冠名，被广泛应用于设备仪器上的输入输出接口。随着通讯技术的迅猛发展，为了得到更宽的信道空间、实现更高的数据传输速率，d型连接器正向着以下几个方向发展。

1、高可靠的器件安装方式

随着通讯产品所使用的pcb板的层数越来越多，厚度越来越厚，现在通讯设备的单板厚度已经达到了6mm，如果用传统的焊接方式加工d型连接器极其容易产品透锡不良，可焊性不好等诸多问题，影响d型连接器的加工可靠性。压接式的d型连接器以其压接引脚和pcb开孔的过盈配合来实现器件和单板的接触，故可靠性高，加工不受单板厚度的限制，加工效率高，加工设备简单，pcb板的大小不受加工设备的限制，因此压接式的d型连接器将逐步取代焊接式d型连接器而被广泛应用。

2、高可靠的器件接触方式

cdb系列的微矩型连接器因具有体积小、重量轻、密度大、可靠性高等特点，已广泛应用于军用电子设备及仪器上。该系列产品的

最大特点在于它的插针是采用多股铍青铜线经特殊工艺铰合而成的弹性插针，其插合后可实现多点接触，因此电接触可靠性大大提高；另一个显著特点是体积微小。该系列产品是按照mil-c-83513进行研制的，能与国外同类产品相互换。有接电缆的和pcb插装两种形式。接电缆的cdb系列连接器按电缆的装接形式可分为压接式和焊接式；pcb插装的cdb系列连接器可分为压接式和焊接式；外壳有金属屏蔽外壳和全塑料外壳。目前一种新型的全金属屏蔽外壳、并带有自锁机构的cdb电缆连接器因屏蔽效果佳，自锁与解锁迅速方便，已在雷达整机系统中大量使用，该系列产品已形成了9 15

高速连接器基础知识

一、什么是高速连接器

1.1 定义

高速连接器是一种用于传输高频信号的连接器，通常用于电子设备内部或设备之间的信号传输。它具有高速传输、抗干扰、可靠性高等特点，被广泛应用于通讯设备、计算机、汽车电子、航空航天等领域。

1.2 分类

高速连接器根据传输速度和用途的不同，可以分为以下几类：

1. 高速数据连接器：用于传输高速数据信号，如PCI Express、USB、HDMI等。

2. 光纤连接器：用光纤作为传输媒介，实现高速光信号传输。

3. 高频射频连接器：用于传输高频信号，如天线连接器、微波连接器等。

4. 高速电源连接器：用于连接高功率设备的电源线，如服务器、工控设备等。

二、高速连接器的特点

2.1 高速传输

高速连接器具有较高的传输速度，能够满足大数据量、高带宽的传输需求。它们采用了优化的信号传输路径、减小了信号损耗和串扰，并采用特殊的信号编码和解码技术，实现高速数据传输。

2.2 抗干扰能力强

高速连接器具有优秀的抗干扰能力，能够有效抵御外界电磁干扰、噪声等对信号质量的影响。它们采用了屏蔽技术、接地设计、信号隔离等手段，减小了干扰对信号传输的影响。 2.3 可靠性高

高速连接器在设计和制造过程中注重产品的可靠性和稳定性。它们采用了高质量材料、精密加工工艺、可靠的连接方式等，确保连接器在长期使用过程中不受损坏，信号传输稳定可靠。

2.4 小型化

随着电子设备的小型化趋势，高速连接器也朝着小型化、紧凑化的方向发展。它们体积小、重量轻，节省了空间，适应了小型设备的需求。

三、高速连接器的应用领域

高速连接器在各个领域都有广泛的应用，主要包括以下几个方面：

3.1 通讯设备

通讯设备是高速连接器的主要应用领域之一。在手机、路由器、交换机等设备中，高速连接器用于实现数据的高速传输和通信功能。

3.2 计算机

计算机是高速连接器的另一个重要应用领域。在主板、显卡、硬盘、显示器等设备中，高速连接器用于传输数据、视频信号，保证计算机的稳定性和性能。

连接器（Connector）的基本原理

1. 什么是连接器（Connector）？

连接器（Connector）是一种电子元件，用于连接电子设备之间的信号线或电缆。它们提供了一种可插拔的接口，使得设备之间可以方便地连接和断开连接，同时保持良好的电气连接和信号传输质量。

连接器通常由金属导体、绝缘材料和外壳组成。它们用于传输电源、信号、数据和音频/视频等各种类型的信号，并在电子设备中起到连接和分配信号的作用。

2. 连接器的基本结构

连接器通常由以下几个主要部分组成：

2.1 接插件（Plug）

接插件是连接器的一部分，通常与电缆或信号线连接。它通常包含插针或插座，用于与另一个连接器的插座或插针相互配合。

2.2 插座（Socket）

插座是连接器的另一部分，通常固定在设备上。它通常包含插槽，用于与另一个连接器的插针相互配合。

2.3 弹簧片（Spring Contact）

弹簧片是连接器中的关键元件之一，它负责提供插座和插针之间的压力接触，以确保良好的电气连接和信号传输质量。

2.4 外壳（Housing）

外壳是连接器的外部部分，通常由绝缘材料制成，用于保护连接器内部的电气连接和信号传输部件。外壳还可以提供连接器的物理支撑和固定。

2.5 锁定装置（Locking Mechanism）

锁定装置用于固定插座和插针，以防止它们在使用过程中意外脱落或松动。

3. 连接器的工作原理

连接器的工作原理可以分为以下几个步骤： 3.1 插入（Insertion）

在连接器使用之前，首先将插座和插针对准，并插入插座。此过程中，弹簧片会受到压力，使插座和插针之间建立良好的电气连接。

3.2 电气连接（Electrical Connection）

一旦插座和插针插入并建立电气连接，信号线上的电流和信号可以通过插座和插针之间的金属导体进行传输。弹簧片的压力确保了良好的电气接触，减少了电阻和信号损失。

3.3 信号传输（Signal Transmission）
