当前位置：文档之家 › 微合金化对原位复合材料组织与性能的影响

微合金化对原位复合材料组织与性能的影响

  • 格式：pdf
  • 大小：195.97 KB
  • 文档页数：4
维普资讯
第２ ８卷 第 ４期 ２０ ０ ７年 ７月
江 苏 大 学 学 报（自 然 科 学 版 ）
Ｊ ｕ ａ ｏ ｉ ｇ ｕ Ｕ ｉｅ ｉ （ ａｕａ Ｓ ｉ ｃ ｄｔ ｎ ｏ ｒ ｌ ｆ Ｊ ｎ ｓ ｎｖ ｒ ｔ Ｎ ｔｒ ｃ ｎ ｅＥ ｉ ｏ ） ｎ ａ ｓｙ ｌ ｅ ｉ
ｉ － ｉ ３ ａｔｃ ｌ ｔｓ ａ ｄ ｔ ｅ — ｒ ｅ ｎ ｄ ｅ ｅ ｔｖ ｌ ． Ｒｅｎ ｏ ｃ ｍｅ ｔｐ ｒｉ ｕ ａｅ ｒ ｉｔｉ ｕ ｅ ｎ ｓｔ ＡＩＺｒｐ ｒｉｕ ａ ｅ ｎ ｈ Ａ１ａ ｅ ｒ ｆ ｅ ｆ ｃｉ ｅｙ ｕ ｉ ｉ ｒ ｅ ｎ ａ ｔｃ ｌ ｔ ｓａ ｅ ｄ ｓｒｂ ｔ ｄ ｆ ｕ ｉｏ ｍｌ ｎ ｔ ｅ Ａ３ ６ ｍａ ｒｘ ｗｉ ｉｅ ｏ ｔ２—３ ｍ．Ｔ ｅ ｍｅ ｈ ｎ ｃ ｒ ｐｅ ｉ ｓｔｓ ｅ ｕｔ ｈ ｗ ｈ ｔ ｎ ｆｒ ｙ ｉ ｈ ５ ｔ ｔ ｓｚ ｓ ａ ｕ ｉ ｈ ｂ ｈ ｃ ａ ｉａ ｐ ｌ ｏ ｒ ｅ ｅ ｔｒ ｓ ｌｓｓ ｏ ｔ ａ ｔ
ｐｏ ｅｔ ｓ ｆ（ Ｉ ３＋Ａ ３ ｒ 。Ａ ５ ｏ ｐ ｓｅ ｅｅｉｖｓｇｔｄ ｈ Ｅ ｎｌｓ ｅｕｔ ｉｄｃｔ ｒｐ ｒｅ Ａ ２ ｉ ｏ ０ Ｉ ）／ ３ ６ ｃ ｍ ｏｉ ｓｗ ｒ ｎｅｔ ａｅ ．Ｔ ｅＳ Ｍ ａ ａ ｉ ｒｓｌ ｎ ｉａ Ｚ ｔ ｉ ｙｓ ｓ ｅ ｔａ ｔｅａｄ ｄａｌ ｉｇｅ ｍ ｎｓ ａ ｍｅｄｔｅ ｃｏｔ ｃ ｒ ｆ Ａ ２ ３ ｌＺ ）／ ３ ６ｃｍｐ ｓｅ ｎ ｈｔ ｈ ｄ ｅ ｏ ｎ ｌ ｅ ｔ ｃｎａ ｎ ｒｓ ｕ ｔ ｅｏ （ Ｉ ＋Ａ ３ｒ 。 Ａ ５ ｏ ｏｉ ｓ ｄ ｌ ｙ ｅ ｈ ｍｉ ｒ ｕ ０ ｔ ａ
Ａｂｓｒ ｃ ｔ ａ ｔ：Ｔｈ ５ ｔｉ ｏ ｏ ｉｅ ｅｎ ｏ ｃ ｄ ｂ ２ ｅ Ａ３ ６ ｍａｒｘ ｃ ｍｐ ｓｔ ｓｒ ｉ ｆ ｒ ｅ ｙ ＡＩ０ ａ ｄ ＡＩ Ｚ ｒｉｕｌｔｓ ｗｅ ｅ ｆ ｂ ｃ ｔｄ ｂ ｈ ｎ ｒｐａｔｃ ａｅ ｒ ａ ｒ ａｅ ｙ ｔ ｅ ｉ ｄ ｒ ｃ ｌ ｒ ａ ｔ ｎ． Ｅｆｅ ｔ ｆａ ｄ ｎ ２％ ｉｅ ｔｍｅｔ ｅ ｃ ｉ ｏ ｆ ｃ ｓ ｏ ｄ ｉ ｇ ０． Ｍｎ ａ ｄ ０．２ ｎ ％ Ｃｒ ｏ ｈｅ ｍｉ ｒ ｓｒ ｃｕ ｅ ａ ｄ ｎ ｔ ｃ ｏ ｔｕ ｔ ｒ ｎ ｍｅ ｈ ｎ ｃ ｃ ａ ｉａ ｌ
果表 明 ： 添加 微合 金 元素 改善 了（ Ｉ０ ＋Ａ ｒ。Ａ ５ Ａ Ｉ ）／ ３６复合材 料 的微 观 组 织 ， Ｚ 原位 Ａ ｒ ｌ 颗粒 和 初 ｚ
生 ｏ相得 到 了有 效 细化 ， 寸 大部 分为 ２— ｍ， 强颗粒 均 匀分布 在 Ａ ５ ／ 尺 ３ 增 ３ ６基体 中， 颗粒 呈球 形或
ａ ｄｎ ２ ｄ ｉ ｇ０． ％ Ｍｎ ａ ｄ ０ ２ ｎ ． ％ Ｃ ａ ｍｅ ｄ ｔ ｅ ｍｅ ｈ ｉａ ｒ ｐ ｒｉｓ ｏ ｅ ｃ ｍｐ ｓｔｓ ｔ ｅ ｔｉ ｅ ｒ ｃ ｎ ａ ｎ ｈ ｃ ａ ｃ ｐ ｏ ｅ ｅ ｆｔ ｏ ｏ ｉ ｏ ａ ｃ ｒ ｎ ｄ — ｎ ｌ ｔ ｈ ｅ ａ
Ｖｏｌ２８ Ｎｏ ４ ｜ ．
Ｊ ｌ ０ ７ ｕｙ２ ０
微 合 金 化 对 原 位 复合 材料 组 织 与 性 能 的影 响
赵 玉 涛 ， 洪 强 ，陈 刚 ，张松 利 ， 孙 许 可
（ 苏 大学 材 料 科 学 与 工 程 学 院 ，江苏 镇 江 ２ ２ １ ） 江 １０ ３
摘 要 ： 用熔 体 原 位反 应 法 制 备 了（ ＪＯ 利 Ａ ＋Ａ ｒ 。Ａ ５ ｌ ）／ ３ ６复合 材料 ． 究 了添 加 质 量 分 数 均 为 Ｚ 研 ０ ２ 的 Ｍｎ和 Ｃ 微 合金 元 素对 所制 备 的复合 材 料 微 观 组 织和 室温 力 学性 能 的 影 响． Ｅ 分 析 结 ．％ ｒ ＳＭ
椭球形 ． 室温拉 伸试 验 结果表 明 ， 添加 微合 金元 素 对 复合 材料 的 力 学性 能有 一 定 程 度 的 改善 ， 抗 其
拉 强度 ｏ ， ｒ 屈服 强度 ｏ ｂ ｒ 和 延 伸 率 ６较 添 加 前 分 别提 高 了 １ ． ％ ，６ ９ 和 １ ． ％ ， 到 ３ ６ １ ３ ９ １． ％ ０６ 达 ２ ．
ＭＰ ，５ ． ａ和 ５２ ．Ｅ ａ２２ ２ＭＰ ．％ Ｓ Ｍ拉 伸 断 口形 貌分 析表 明 ， 断裂属 于塑性 断裂． 其 关 键词 ：复合 微合 金化 ；原位 反应 ； Ｉ ｒＣ 体 系；力 学性 能 Ａ —Ｚ（ Ｏ ）
中图分 类 号 ： Ｂ ３ Ｔ ３１ 文献标 志 码 ：Ａ 文 章编 号 ： ６ １— ７ ５ ２ ０ ）４— ３ ２— １７ ７ ７ （０ ７ ０ ０ １ ０ ４
Ｅｆ ｅ ｔ ｆ ｍ ｉ ｒ ・ ｌ ｙ ｎ ｎ ｍ ｉ ｒ ｓ ｒ ｃ ｕ ｅ ａ ｄ ｆ ｃｓ ｏ ｃ ｏ ａｌ ｉ ｇ ｏ ｃ ｏ ｔ ｕ ｔ ｒ ｎ ｏ
ｍ ｅ ｈａ ｉ ａ ｒ ｐ ｒ ｉ ｓ ０ ｓｔ ｏ ｐ ｓｔ ｓ ｃｎ・
ＺＨＡＯ ｕ ｔ ｏ，ＳＵＮ ｎ ｑ ａ ｇ，ＣＨＥＮ ｎ Ｙ —ａ Ｈｏ ｇ— ｉ ｎ Ｇａ ｇ，ＺＨＡＮＧ 一ｉ ｌ ，ＸＵ Ｋｅ
（ ｃｏｌ ｆＭａ ｒ ｌ ＳｉｎｅａｄＥ ｇ ｅｒ ｇ ｉｎｓ ｎｖｒｉ ， ｈｎｉ ｇ ｉ ｇｕ２ ２ １ Ｃ ｉａ Ｓ ｈｏ ｏ ｔ ｉ ｓｃ ｅ ｃ ｎ ｎｉ ｅ ｎ ，Ｊ ｇｕＵ ｉ ｓｙ Ｚ ｅｊ ，Ｊ ｎ ｓ １０ ３。 ｈｎ ） ｅａ ｎ ｉ ａ ｅ ｔ ｎ ａ ａ

合集下载

Sc和Zr复合微合金化在Al-Mg合金中的存在形式与作用

Sc和Zr复合微合金化在Al-Mg合金中的存在形式与作用


Optical microg raphs of annealed allo ys ( a) alloy A, 130 / 1h ( b) alloy B, 340
进一步观察合金 B 和合金 C 的 T EM 组织发 现, 两种合金在退火过程中均析出了大量细小弥 散的第二相质点 ( 图 4) , 这些质点可强烈地钉扎 合金中的位错和亚晶界
火 1h 后的显微组织见图 3 。由图可见, 合金 A 经 130 退火后晶粒发生了明显的再结晶 , 形成了细 小的等轴晶 ( 图 3a) , 但是观察单独添加 0 2% Sc 的合金 B 的退火组织时发现 , 低温退火时仍保持 完全未再结晶的纤维状变形组织, 只是高温退火
图3 F ig 3
三种实验合金退火态的晶粒组织 / 1h ( c) alloy C, 470 / 1h

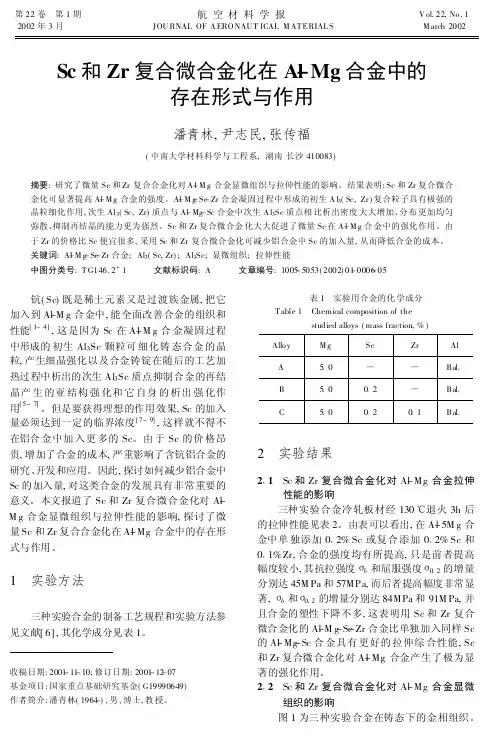

2 1 Sc 和 Zr 复合微合金化对 Al Mg 合金拉伸 性能的影响 三种实验合金冷轧板材经 130 退火 3h 后 的拉伸性能见表 2。由表可以看出 , 在 Al 5M g 合 金中单 独添加 0 2% Sc 或复合 添加 0 2% Sc 和 0 1% Zr, 合金的强度均有所提高, 只是前者提高 幅度较小, 其抗拉强度 b 和屈服强度 0 2 的增量 分别达 45M Pa 和 57MP a, 而后者提高幅度非常显 著 , b 和 0 2 的增量分别达 84MPa 和 91M Pa, 并 且合金的塑性下降不多 , 这表明用 Sc 和 Zr 复合 微合金化的 Al Mg - Sc - Zr 合金比单独加入同样 Sc 的 Al Mg - Sc 合 金具有 更好的 拉伸综 合性能 , Sc 和 Zr 复合微合金化对 Al Mg 合金产生了极为显 著的强化作用。 2 2 Sc 和 Zr 复合微合金化对 Al Mg 合金显微 组织的影响 图 1 为三种实验合金在铸态下的金相组织。
《Al和Mo微合金化对Mg-Zn-Y-Mn合金的微观组织和性能的影响》范文

《Al和Mo微合金化对Mg-Zn-Y-Mn合金的微观组织和性能的影响》范文

《Al和Mo微合金化对Mg-Zn-Y-Mn合金的微观组织和性能的影响》篇一摘要：本文通过实验研究Al和Mo微合金化对Mg-Zn-Y-Mn合金的微观组织和性能的影响。

实验结果显示，适量的Al和Mo元素的添加能够有效改善合金的力学性能和耐腐蚀性，通过优化合金成分可进一步提高合金的抗蠕变性和硬度等关键指标。

一、引言近年来，随着环保理念的推广和应用需求的变化，镁合金由于其轻质和高性能的特质受到广泛关注。

而为了满足更为苛刻的应用条件，镁合金中往往加入各种微量元素来提高其综合性能。

本研究着眼于在Mg-Zn-Y-Mn合金中加入Al和Mo微合金化元素，以探讨其对合金微观组织和性能的影响。

二、实验方法本实验通过熔炼法制备了不同Al和Mo含量的Mg-Zn-Y-Mn 合金样品，并对样品的微观组织进行了观察和分析。

通过金相显微镜、扫描电镜（SEM）和X射线衍射仪等手段，对合金的显微组织、相组成和晶粒尺寸进行了详细研究。

同时，通过拉伸试验、硬度测试和耐腐蚀性测试等手段评估了合金的力学性能。

三、实验结果（一）微观组织观察通过SEM观察发现，加入Al和Mo后的Mg-Zn-Y-Mn合金中，晶粒尺寸明显减小，晶界更加清晰。

随着Al和Mo含量的增加，合金中出现了新的相结构，这些新相的生成有助于提高合金的力学性能。

（二）力学性能分析实验结果显示，适量的Al和Mo添加能够显著提高Mg-Zn-Y-Mn合金的抗拉强度、屈服强度和延伸率。

当Al和Mo含量达到一定比例时，合金的硬度也得到显著提升。

此外，经过优化成分的合金具有更好的抗蠕变性。

（三）耐腐蚀性分析电化学测试结果表明，加入Al和Mo后的Mg-Zn-Y-Mn合金在盐水中的耐腐蚀性得到了明显增强。

这主要归因于合金表面形成的保护性氧化膜，有效阻止了腐蚀介质的进一步侵蚀。

四、讨论Al和Mo的加入对Mg-Zn-Y-Mn合金的微观组织产生了显著影响。

Al元素通过与Mg形成新的强化相，提高了合金的硬度；而Mo元素则有助于改善晶界强度，增强晶粒间的结合力。

微合金化对ZA27合金组织及性能的影响

微合金化对ZA27合金组织及性能的影响


Ｚ Ａ ２ ７合金 比重小 、熔点低 、熔化耗能少 、价格低 ，具有 良 好 的机械加工性能和抗磨 损性 ，在工程材料领域 中成为研究 的 热 点之一 。一些耐磨机件 如轴 套 、蜗轮和螺母等 的成功应用证 明了其 实用经济价值 。 但作为综合力学性能要求较高的结构件 ， 其 塑性 指标过低 ，作为较 高温度下工作的耐磨零件其塑性 、韧 性 均不足 ，使之应用受 到限制 。因此 ，国内外研究者通过各种 方法来 提高 Ｚ Ａ２ ７合金 的综合性能 。

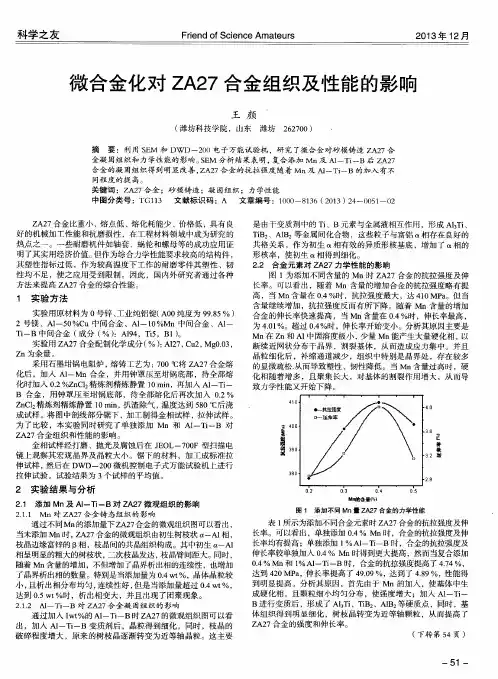

是由于变质剂中的 Ｔ ｉ 、Ｂ元素与金属液 相互作用 ，形成 Ａｌ Ｔ ｉ 、 Ｔ ｉ Ｂ ２ 、Ａ１ Ｂ ２ 等金属 间化合物 ，这些粒子与富铝 ｄ相存在 良好 的 共 格关系 ，作为初生 相有效 的异质形核基底 ，增加 了 相 的 形 核率 ，使 初生 相得 到细化 。 ２ ． ２ 合金元素对 Ｚ Ａ ２ ７力 学 性 能 的 影 响 图 １为添加不 同含量的 Ｍｎ时 Ｚ Ａ２ ７合金 的抗拉强度及伸 言‘ 善 嘲 螭 长率。可以看 出 ，随着 Ｍｎ含量的增 加合金 的抗拉强度 略有提 高 ，当 Ｍｎ含量在 ０ ． ４％时 ，抗拉强度最 大 ，达 ４ １ ０ＭＰ ａ 。但 当 含量继续增加 ，抗拉强度反而有所下降 。随着 Ｍｎ含量 的增加 合金 的伸长率快速提 高 ，当 Ｍｎ含量在 ０ ． ４％时 ，伸长率最高 ， 为４ ． ０ ｌ ％。超过 ０ ． ４ ％时，伸 长率开始变小 。分析其原 因主要是 Ｍｎ在 Ｚ ｎ和 Ａ ｌ 中固溶度极小 ， 少量 Ｍｎ能产生 大量硬化相 ，以 断续 近网状 分布于晶界 ，割裂基体 ，从而造成应力集 中。并且 晶粒细化后 ，补缩通道减少 ，组织 中特别是晶界处 ，存在较多 的显微疏松 ． 从 而导致塑性 、韧性 降低 。当 Ｍｎ含量过高时 ，硬 化相 随着增 多 ，且聚集长大 ，对基体的割裂作用增大 ，从而导 致力学性能又开始下 降。
《微结构对电磁弹性复合材料有效性能的影响》范文

《微结构对电磁弹性复合材料有效性能的影响》范文

《微结构对电磁弹性复合材料有效性能的影响》篇一一、引言随着科技的不断进步，电磁弹性复合材料在众多领域中得到了广泛的应用。

这种材料以其独特的电磁性能和机械性能，为现代工程和技术领域提供了无限的可能性。

其中，微结构对电磁弹性复合材料的性能具有至关重要的影响。

本文将详细探讨微结构的特点、形成方式及其对电磁弹性复合材料有效性能的影响。

二、微结构的定义与特点微结构是指材料内部微观尺度上的结构特征，包括材料的晶体结构、相组成、孔隙分布等。

在电磁弹性复合材料中，微结构通常表现为复杂的相界面、颗粒分布和孔隙结构等。

这些微观结构的特点对材料的电磁性能和机械性能有着决定性的影响。

三、微结构的形成方式微结构的形成受到多种因素的影响，包括材料的制备工艺、原料的物理化学性质以及热处理过程等。

在电磁弹性复合材料的制备过程中，通过控制这些因素，可以形成不同类型的微结构。

例如，通过调整颗粒的尺寸和分布，可以改变材料的相界面结构和孔隙率；通过控制热处理过程，可以优化材料的晶体结构和相组成。

四、微结构对电磁性能的影响1. 磁导率与介电常数：微结构对电磁弹性复合材料的磁导率和介电常数有着显著影响。

通过优化材料的微结构，可以改变电磁波在材料中的传播速度和传播方式，从而提高材料的电磁性能。

2. 磁性行为：微结构的存在也会影响材料的磁性行为。

例如，当材料中存在适当的铁磁性颗粒时，微结构可以促进磁畴的形成和畴壁的运动，从而提高材料的磁感应强度和磁化率。

3. 电磁波吸收性能：微结构对电磁波的吸收性能具有重要影响。

通过调整材料的相组成和孔隙率，可以优化电磁波在材料中的衰减和散射过程，从而提高材料的电磁波吸收能力。

五、微结构对机械性能的影响1. 强度与韧性：微结构的形态和分布对材料的强度和韧性具有重要影响。

合理的微结构可以提高材料的抗拉强度和冲击韧性，从而提高材料的耐久性和使用寿命。

2. 弹性与塑性：微结构也会影响材料的弹性和塑性行为。

通过调整材料的相组成和颗粒分布，可以优化材料的应力-应变关系，提高其弹性变形能力和塑性变形能力。
