钢丝绳破断拉力

钢丝绳破断拉力表

常见结构钢丝绳破断拉力表

0 a5 h7 I( A( U) J4 v; l

钢丝绳属性典型规格型号钢丝绳破断拉力计算公式

点接触6*7-FCF（破断拉力）=直径*直径*1670/1000*0.33= KN

6*7-IWSF（破断拉力）=直径*直径*1670/1000*0.36= KN, T9

h8 K9 ^ Q5 u* F& G& F 6x37-FCF（破断拉力）=直径*直径*1670/1000*0.29= KN/ Y4 O: ]& a7 N8 G [, Z

6*19-FCF（破断拉力）=直径*直径*1670/1000*0.3= KN) h6

h+ I: n: ? G! k8 j

6*19-iwsF（破断拉力）=直径*直径*1670/1000*0.33= KN起重机论坛|吊车论坛|吊装论坛|工程机械论坛|起重机网|工程机械网|履带吊出租|汽车吊出租4 N, r6 `( V! V3 L# d7 g* _( E" X5 s

6x37-iwrcF（破断拉力）=直径*直径*1670/1000*0.32= KN

电梯钢丝绳-线接触8x19sF（破断拉力）=直径*直径*1670/1000*0.29= KN

多层股线接触18x19SF（破断拉力）=直径*直径*1670/1000*0.339= KN起重机BBS0 r' C0 G2 s/ S" A7 D) d" ^

点接触捆绑用6x12-7FCF（破断拉力）=直径*直径*1670/1000*0.28= KN起重机论坛|吊车论坛|吊装论坛|工程机械论坛|起重机网|工程机械网|履带吊出租|汽车吊出租: S- Q( B' ?+ O2 s& l8

O, \

线接触打井6x36SW-FC 麻芯F（破断拉力）=直径*直径*1770/1000*0.33 = KN. y% F" C' ~8 c

线接触6x36SW-IWRC 钢芯F（破断拉力）=直径*直径*1770/1000*0.36= KN4 I1 C e# m& ~& ?3 Z/ f( H/ l

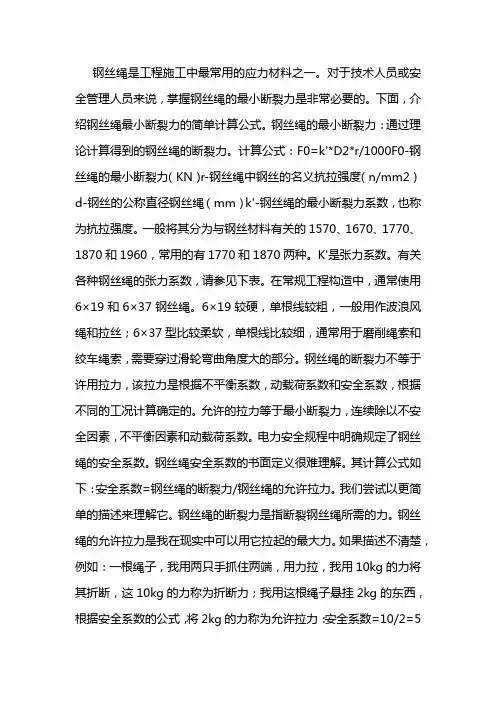

钢丝绳是工程施工中最常用的应力材料之一。对于技术人员或安全管理人员来说，掌握钢丝绳的最小断裂力是非常必要的。下面，介绍钢丝绳最小断裂力的简单计算公式。钢丝绳的最小断裂力：通过理论计算得到的钢丝绳的断裂力。计算公式：F0=k'*D2*r/1000F0-钢丝绳的最小断裂力（KN）r-钢丝绳中钢丝的名义抗拉强度（n/mm2）d-钢丝的公称直径钢丝绳（mm）k'-钢丝绳的最小断裂力系数，也称为抗拉强度。一般将其分为与钢丝材料有关的1570、1670、1770、1870和1960，常用的有1770和1870两种。K'是张力系数。有关各种钢丝绳的张力系数，请参见下表。在常规工程构造中，通常使用6×19和6×37钢丝绳。6×19较硬，单根线较粗，一般用作波浪风绳和拉丝；6×37型比较柔软，单根线比较细，通常用于磨削绳索和绞车绳索，需要穿过滑轮弯曲角度大的部分。钢丝绳的断裂力不等于许用拉力，该拉力是根据不平衡系数，动载荷系数和安全系数，根据不同的工况计算确定的。允许的拉力等于最小断裂力，连续除以不安全因素，不平衡因素和动载荷系数。电力安全规程中明确规定了钢丝绳的安全系数。钢丝绳安全系数的书面定义很难理解。其计算公式如下：安全系数=钢丝绳的断裂力/钢丝绳的允许拉力。我们尝试以更简单的描述来理解它。钢丝绳的断裂力是指断裂钢丝绳所需的力。钢丝绳的允许拉力是我在现实中可以用它拉起的最大力。如果描述不清楚，例如：一根绳子，我用两只手抓住两端，用力拉，我用10kg的力将其折断，这10kg的力称为折断力；我用这根绳子悬挂2kg的东西，根据安全系数的公式，将2kg的力称为允许拉力：安全系数=10/2=5我们知道使用时安全系数不应小于6吊索。如果将绳索用于吊索，则允许的拉力为10/6=1.66kg，即，该绳索的最大允许力为1.66kg。我们也知道，如果有人吊装，钢丝绳的安全系数不能小于14。因此，如果吊装公司在举人时没有考虑或考虑不足的安全系数，则在人员伤亡的情况下绝对是不可推卸的责任，甚至是刑事责任！

WORD完美格式

技术资料 专业整理 1 钢丝绳重量及最小破断拉力计算

1.1 重量

重量钢丝绳参考重量按下式计算：

2KDM

式中： M – 钢丝绳单位长度的参考重量， kg/100m；

D – 钢丝绳的公称直径， mm；

K – 充分涂油的某一结构钢丝绳单位长度

的重量系数，K值在表1给出。 kg/100·mm2。

1.2 破断拉力

钢丝绳实测破断拉力应不低于表2~4的规定。钢丝绳最小破断拉力用kN表示，并按下式计算：

1000RDKF20'

式中： 0F – 钢丝绳最小破断拉力， kN；

D – 钢丝绳的公称直径， mm；

0R– 钢丝绳公称抗拉强度， Mpa；

'K – 某一指定结构钢丝绳的最小拉力，系数（'K值见表1）。 WORD完美格式

技术资料 专业整理 表1 钢丝绳重量系数和最小破断拉力系数

组别 类别 钢丝绳重量系数K

n12KK

p12KK 最小破断拉力系数'K

12KK'' 天然纤维芯钢丝绳 合成纤维芯钢丝绳 钢芯

钢丝绳 纤维芯

钢丝绳 钢芯

钢丝绳

n1K p1K 2K

kg/100·mm2 1K' 2K'

1 6×7 0.351 0.344 0.387 0.332 0.359 1.08

5mm钢丝绳破断拉力

摘要：

1.5mm 钢丝绳概述

2.钢丝绳的破断拉力标准

3.5mm 钢丝绳的破断拉力测试方法

4.5mm 钢丝绳破断拉力的应用领域

正文：

一、5mm 钢丝绳概述

钢丝绳是由多股钢丝绞合而成的长条状物品，常用于起重机、电梯、桥梁、汽车等机械设备的牵引、支撑和连接。钢丝绳具有很高的强度和韧性，能够在受力时均匀分散力量，从而提高其使用寿命和安全性能。在众多钢丝绳规格中，5mm 钢丝绳以其适中的尺寸和良好的性能，被广泛应用于各种工程和设备中。

二、钢丝绳的破断拉力标准

钢丝绳的破断拉力是指在规定的试验条件下，钢丝绳被拉伸至断裂时所承受的最大拉力。钢丝绳的破断拉力是衡量其质量和性能的重要指标，直接影响到设备的安全性和使用寿命。我国相关标准规定，钢丝绳的破断拉力应符合

GB/T 20118-2006《钢丝绳》标准中的相关要求。

三、5mm 钢丝绳的破断拉力测试方法

为了确保 5mm 钢丝绳的质量和性能，需要对其破断拉力进行测试。测试方法通常采用万能试验机进行拉伸试验。具体操作步骤如下：

1.从 5mm 钢丝绳中剪取一定长度的试样，并按照标准要求进行标记； 2.将试样装入万能试验机的拉伸夹具中，调整夹具使其保持水平；

3.开启试验机，以 5mm 钢丝绳允许的最大工作拉力为上限，分阶段逐渐增加拉力；

4.观察试样在拉伸过程中的变形情况，记录破断时的拉力；

5.根据试验数据，计算 5mm 钢丝绳的破断拉力，并与标准要求进行对比，判断其是否合格。

四、5mm 钢丝绳破断拉力的应用领域

5mm 钢丝绳破断拉力在诸多领域具有广泛的应用，例如：

1.起重设备：5mm 钢丝绳破断拉力是起重设备选购和检验钢丝绳的重要依据，关乎设备运行的安全性和稳定性；

2.桥梁建筑：钢丝绳在桥梁中的应用，需要具备足够的破断拉力，以确保桥梁在受力时能够均匀分散力量，提高桥梁的安全性能；
