县级台广播直播电视转播车方案设计
当下，电视转播车已经成为各大电视台重要的转播工具之一，尤其在一些重要的赛事、盛会和新闻事件中发挥着重要的作用。一个好的电视转播车方案设计能够确保转播工作的顺利进行，提高转播效果，增加观众的收视体验。下面将从车辆选型、设备配置、电源供应、场地布局等方面给出一个县级台广播直播电视转播车的方案设计。
首先，对于电视转播车的车辆选型要考虑到它需要满足长时间工作的能力，所以应选择大型车辆作为车载平台。车辆需要具备良好的运输能力和稳定性，最好具备自驾能力以便在转播过程中能够快速到达指定的现场。此外，车辆应搭载有先进的通信系统，便于与主控中心保持良好的通信连接。
其次，电视转播车的设备配置非常重要，应根据不同的转播需求选择适当的设备。例如，对于转播比赛类节目，应配备高清摄像机、摄像架、电视摄像机稳定器等设备，以保证画面质量稳定清晰；对于现场新闻转播，应配备话筒、采访设备、移动专业摄影机等，以确保采访和报道工作的顺利进行。另外，车辆内应配置监控系统，能够实时观察转播画面，保证转播效果。
电源供应是电视转播车设计中的一个重要环节，电视转播车需要安全稳定的电源来支持各种设备的运行。可以选择供电设备包括发电机组、蓄电池等供电设备，保证电视转播车在场地没有提供电源的情况下能够正常运行。同时，也应配置应急电源以备不时之需，确保转播画面不会中断。
在电视转播车的场地布局方面，应充分考虑到转播车内人员和设备的工作空间需求。车内应设有主控室、设备存放室、操作室、休息区等功能分区，以便人员能够根据需求进行工作和休息。各区域之间应合理布局，便于人员的流动和设备的连接。同时，在车辆外部应设置补给区，方便设备的维护和维修。
最后，对于电视转播车方案设计，还应考虑到设备的维护和更新。转播车的设备配置不仅要满足当前的转播需求，还要考虑到未来的技术发展和转播要求。随着技术的更新和转播要求的提高，应随时更新和升级转播车的设备，以适应新的转播形式和观众的需求。
直播车辆设备安装方案
背景
随着直播行业的兴起，车辆直播越来越受欢迎。车辆直播通过实时传输车辆行驶路线、美景、旅游等信息，吸引了大量观众。然而，车辆直播需要使用专门的直播车辆设备进行安装，才能实现高清视频直播、精准定位、数据上传等功能，完成车辆直播的全流程。因此，直播车辆设备的安装方案尤为关键。
本文将为您介绍直播车辆设备的安装方案，以便让车辆直播爱好者能够更好地了解和掌握这方面的知识。
设备清单
在进行车辆直播之前，你需要准备以下设备：
1. 直播装置
直播车辆设备一般包括了视频传输装置、数据传输装置、设备控制器、存储与充电设备等。常用的直播装置有：高清车载摄像头、4G车载移动路由器、车载数据传输终端、大容量移动电源等。
2. 供电装置
由于直播设备需要大量的能量支持，需要选择合适的供电装置。市面上常见的供电方案有：车用点烟器充电器、太阳能供电系统、2.4千瓦发电机、车用锂电池等。
3. 固定装置
在车辆开动的过程中，摄像头会出现震动，影响画面质量。因此，车辆直播装置需要配备固定装置，用于固定摄像头，保证画面稳定。常用的固定装置包括：固定支架、吸盘、magic arm等。
安装方案
设备安装
1. 安装高清车载摄像头
摄像头可以安装在驾驶室中央的前挡风玻璃上，也可以安装在车外侧或车顶。根据直播需要定位摄像头的位置，并根据要求安装固定装置。
2. 安装4G车载移动路由器
将4G车载移动路由器安装在车辆后部，与上述摄像头配合使用，使用4G网络传输直播音视频内容。 3. 安装车载数据传输终端
车载数据传输终端可以将车辆的实时数据上传到云端，使用数据分析服务进行数据分析。在直播过程中，对一些特殊的场景进行数据分析可以提高直播的精准度和互动性。
4. 安装存储与充电设备
在车辆直播的过程中，需要保存大量的视频和数据，同时也需要用到大量的电力。因此，在车辆直播设备中需要配备存储设备和充电设备。
常见问题

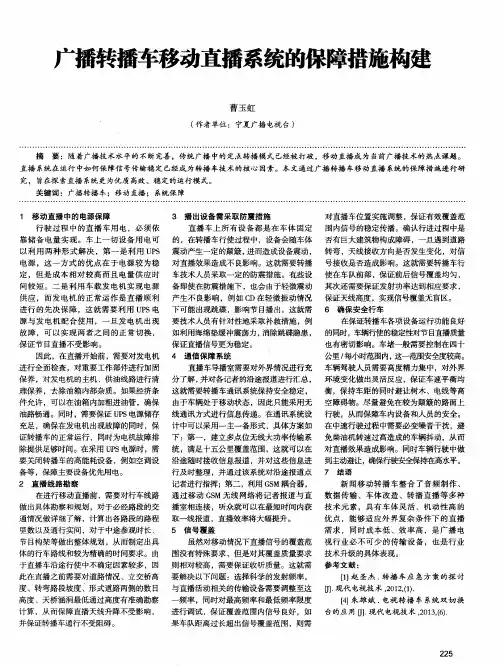

广播转播车移动直播系统的保障措施构建 曹玉虹 （作者单位：宁夏广播电视台） 摘要：随着广播技术水平的不断完善，传统广播中的定点转播模式已经被打破，移动直播成为当前广播技术的热点课题。 直播系统在运行中如何保障信号传输稳定已经成为转播车技术的核心因素。本文通过广播转播车移动直播系统的保障措施进行研 究，旨在探索直播系统更为优质高效、稳定的运行模式。 关键词：广播转播车；移动直播；系统保障 １ 移动直播中的电源保障 行驶过程中的直播车用电，必须依 靠储备电量实现。车上一切设备用电可 以利用两种形式解决，第一是利用ＵＰＳ 电源，这一方式的优点在于电源较为稳 定，但是成本相对较高而且电量供应时 间较短。二是利用车载发电机实现电源 供应，而发电机的正常运作是直播顺利 进行的先决保障，这就需要利用ＵＰＳ电 源与发电机配合使用，一旦发电机出现 故障，可以实现两者之间的正常切换， 保证节目直播不受影响。 因此，在直播开始前，需要对发电机 进行全面检查，对重要工作部件进行加固 保养，对发电机的主机、供油线路进行清 理保养，去除油箱内部杂质。如果经济条 件允许，可以在油箱内加粗进油管，确保 油路畅通。同时，需要保证ＵＰＳ电源储存 充足，确保在发电机出现故障的同时，保 证转播车的正常运行，同时为电机故障排 除提供足够时间。在采用ＵＰＳ电源时，需 要关闭转播车的高能耗设备，例如空调设 备等，保障主要设备优先用电。 ２直播线路勘察 在进行移动直播前，需要对行车线路 做出具体勘察和规戈Ⅱ，对于必经路段的交 通情况做详细了解，计算出各路段的路程 里数以及通行实间，对于中途参观时长、 节目构架等做出整体规划，从而制定出具 体的行车路线和较为精确的时间要求。由 于直播车沿途行使中不确定因素较多，因 此在直播之前需要对道路情况、立交桥高 度、转弯路段坡度、形式道路两侧的数目 高度、天桥涵洞最低通过高度有准确勘察 计算，从而保障直播天线升降不受影响， 并保证转播车通行不受阻碍。 ３播出设备需采取防震措施 直播车上所有设备都是在车体固定 的，在转播车行使过程中，设备会随车体 震动产生一定的颠簸，进而造成设备震动， 对直播效果造成不良影响。这就需要转播 车技术人员采取一定的防震措施。有些设 备即使在防震措施下，也会由于轻微震动 产生不良影响，例如ＣＤ在轻微振动情况 下可能出现跳碟，影响节目播出。这就需 要技术人员有针对性地采取补救措施，例 如利用海绵垫缓冲震荡力，消除跳碟隐患， 保证直播信号更为稳定。 ４通信保障系统 直播车导播室需要对外界情况进行充 分了解，并对各记者的沿途报道进行汇总， 这就需要转播车通讯系统保持安全稳定， 由于车辆处于移动状态，因此只能采用无 线通讯方式进行信息传递。在通讯系统设 计中可以采用一主一备形式，具体方案如 下：第一，建立多点位无线大功率传输系 统，满足十五公里覆盖范围，这就可以在 沿途随时接收信息报道，并对这些信息进 行及时整理，并通过该系统对沿途报道点 记者进行指挥；第二，利用ＧＳＭ耦合器， 通过移动ＧＳＭ无线网络将记者报道与直 播室相连接，听众就可以在最短时间内获 取一线报道，直播效率将大幅提升。 ５信号覆盖 虽然对移动情况下直播信号的覆盖范 围没有特殊要求，但是对其覆盖质量要求 则相对较高，需要保证收听质量。这就需 要解决以下问题：选择科学的发射频率， 与直播活动相关的传输设备需要调整至这 一频率，同时对最高频率和最低频率限度 进行调试，保证覆盖范围内信号良好，如 果车队距离过长超出信号覆盖范围，则需 对直播车位置实施调整，保证有效覆盖范 围内信号的稳定传播。确认行进过程中是 否有巨大建筑物构成障碍，一旦遇到道路 转弯，天线接收方向是否发生变化，对信 号接收是否造成影响。这就需要转播车行 使在车队前部，保证前后信号覆盖均匀， 其次还需要保证发射功率达到相应要求， 保证天线高度，实现信号覆盖无盲区。 ６确保安全行车 在保证转播车各项设备运行功能良好 的同时，车辆行使的稳定性对节目直播质量 也有密切影响。车堵一般需要控制在四十 公里／－￣ｔｊ，时范围内，这一范围安全度较高。 车辆驾驶人员需要高度精力集中，对外界 环境变化做出灵活反应，保证车速平衡均 衡，保持车距的同时避让树木、电线等高 空障碍物。尽量避免在较为颠簸的路面上 行驶，从而保障车内设备和人员的安全。 在中速行驶过程中需要必变噪音干扰，避 免柴油机转速过高造成的车辆抖动，从而 对直播效果造成影响。同时车辆行驶中做 到主动避让，确保行驶安全保持在高水平。 ７结语 新闻移动转播车整合了音频制作、 数据传输、车体改造、转播直播等多种 技术元素，具有车体灵活、机动性高的 优点，能够适应外界复杂条件下的直播 需求，同时成本低、效率高，是广播电 视行业必不可少的传输设备，也是行业 技术升级的具体表现。 参考文献： ［１】赵圣杰．转播车应急方案的探讨 卟现代电视技术，２０１２，（１）． 『４］朱雄斌．电视转播车系统双切换 台的应用【Ｉ１．现代电视技术，２０１３，（６）．
湖南广播影视集团5.1CH多功能音频车系统设计与应用
湖南广播影视集团 黄伟 黄鑫
湖南电视台 李叔安
摘要
本文详细介绍了湖南广播影视集团高清转播系统中的5.1CH音频车。从其设计思路、设备组成到安装调试，以及节目转播时与其他转播车级联等多功能应用等都进行了详细阐述。
关键词
5．1CH、音频车、设计思想、系统组成、接口箱、级联、备份区
一、前言
2008年5月中旬，一行由5辆高清电视转播车组成的高清车队浩浩荡荡地开进湖南广播影视集团大坪，这5辆高清转播车采用的都是有世界“卡车之王”美誉的斯堪尼亚（SCANIA）车头和底盘。该高清转播系统包括：16讯道高清电视转播车（型号R380拖挂车）、整备车（型号R230）、5.1CH多功能音频车（型号R310）、带有6个讯道的高/标清兼容卫星车（型号R310）、BAF-8讯道高清电视转播车。
该批高清转播设备组成了一个强大的高清制作系统，其中5.1高清音频车设计独特，功能强大，且用途多样，下面就该音频车的设计思路、功能特点、系统组成以及实际应用等作详细介绍，供同行参考和分享。
二、5.1CH多功能音频车设计思想：
即完成高清电视声音的转播、兼顾声音后期制作和作移动的电台直播，“一车多用”是这辆音频车的主要设计思想。
音频车的设计目标如下：
1. 高清电视节目的音频制作：
作为与高清车级联配合使用的音频车，其首要功能就是高清电视节目的音频制作。为此音频车需要配备具有环绕立体声制作的调音台、环绕声监听音箱和效果器。除主调音台外，备份调音台也不可或缺，在确保了音频制作的安全性的前提下，让操作人员更好地进行高清电视节目的声音创作。
2. 移动的电台直播室：
在车体内专门设计出一个空间，留给广播电台作为移动直播室使用。设备的配置和操作习惯都要符合电台操作的流程和习惯，有独立设计的电台嘉宾的坐席。使得音频车不仅符合电视台的节目制作，还要满足广播电台的直播功能，真正实现音频车的多功能。 3. 多轨记录存储和环绕立体声节目后期制作
