移动多媒体广播原理介绍及技术标准

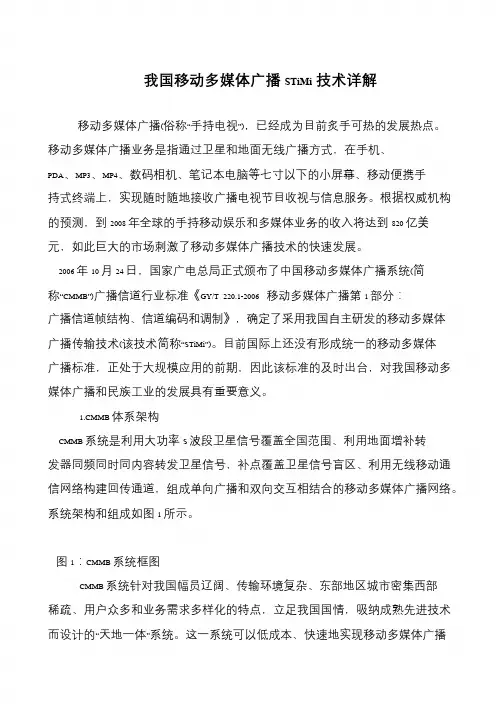

我国移动多媒体广播STiMi技术详解
移动多媒体广播(俗称“手持电视”)，已经成为目前炙手可热的发展热点。

移动多媒体广播业务是指通过卫星和地面无线广播方式，在手机、
PDA、MP3、MP4、数码相机、笔记本电脑等七寸以下的小屏幕、移动便携手持式终端上，实现随时随地接收广播电视节目收视与信息服务。

根据权威机构的预测，到2008 年全球的手持移动娱乐和多媒体业务的收入将达到820 亿美元，如此巨大的市场刺激了移动多媒体广播技术的快速发展。

2006 年10 月24 日，国家广电总局正式颁布了中国移动多媒体广播系统(简称“CMMB”)广播信道行业标准《GY/T 220.1-2006 移动多媒体广播第1 部分：广播信道帧结构、信道编码和调制》，确定了采用我国自主研发的移动多媒体
广播传输技术(该技术简称“STiMi”)。

目前国际上还没有形成统一的移动多媒体广播标准，正处于大规模应用的前期，因此该标准的及时出台，对我国移动多媒体广播和民族工业的发展具有重要意义。

1.CMMB 体系架构
CMMB 系统是利用大功率S 波段卫星信号覆盖全国范围、利用地面增补转
发器同频同时同内容转发卫星信号，补点覆盖卫星信号盲区、利用无线移动通信网络构建回传通道，组成单向广播和双向交互相结合的移动多媒体广播网络。

系统架构和组成如图1 所示。

图1：CMMB 系统框图
CMMB 系统针对我国幅员辽阔、传输环境复杂、东部地区城市密集西部稀疏、用户众多和业务需求多样化的特点，立足我国国情，吸纳成熟先进技术而设计的“天地一体”系统。

这一系统可以低成本、快速地实现移动多媒体广播。

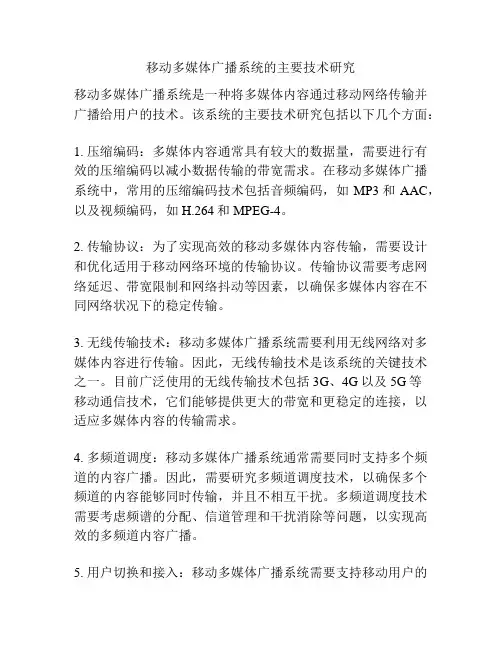

移动多媒体广播系统的主要技术研究移动多媒体广播系统是一种将多媒体内容通过移动网络传输并广播给用户的技术。

该系统的主要技术研究包括以下几个方面：1. 压缩编码：多媒体内容通常具有较大的数据量，需要进行有效的压缩编码以减小数据传输的带宽需求。

在移动多媒体广播系统中，常用的压缩编码技术包括音频编码，如MP3和AAC，以及视频编码，如H.264和MPEG-4。

2. 传输协议：为了实现高效的移动多媒体内容传输，需要设计和优化适用于移动网络环境的传输协议。

传输协议需要考虑网络延迟、带宽限制和网络抖动等因素，以确保多媒体内容在不同网络状况下的稳定传输。

3. 无线传输技术：移动多媒体广播系统需要利用无线网络对多媒体内容进行传输。

因此，无线传输技术是该系统的关键技术之一。

目前广泛使用的无线传输技术包括3G、4G以及5G等移动通信技术，它们能够提供更大的带宽和更稳定的连接，以适应多媒体内容的传输需求。

4. 多频道调度：移动多媒体广播系统通常需要同时支持多个频道的内容广播。

因此，需要研究多频道调度技术，以确保多个频道的内容能够同时传输，并且不相互干扰。

多频道调度技术需要考虑频谱的分配、信道管理和干扰消除等问题，以实现高效的多频道内容广播。

5. 用户切换和接入：移动多媒体广播系统需要支持移动用户的切换和接入，以确保用户在移动中能够无缝地接收广播内容。

用户切换和接入技术需要考虑用户位置信息、网络质量和用户需求等因素，以优化用户体验并提供高效的服务。

综上所述，移动多媒体广播系统的主要技术研究包括压缩编码、传输协议、无线传输技术、多频道调度以及用户切换和接入技术。

这些技术的研究与优化将为移动多媒体广播系统的发展和推广提供重要的支持。

移动多媒体广播系统已经成为我们日常生活中重要的娱乐和信息传播方式之一。

随着移动通信技术的不断发展和智能手机的普及，人们可以通过移动设备随时随地享受高质量的音视频娱乐内容。

然而，移动多媒体广播系统的实现并不简单，需要解决许多技术挑战。

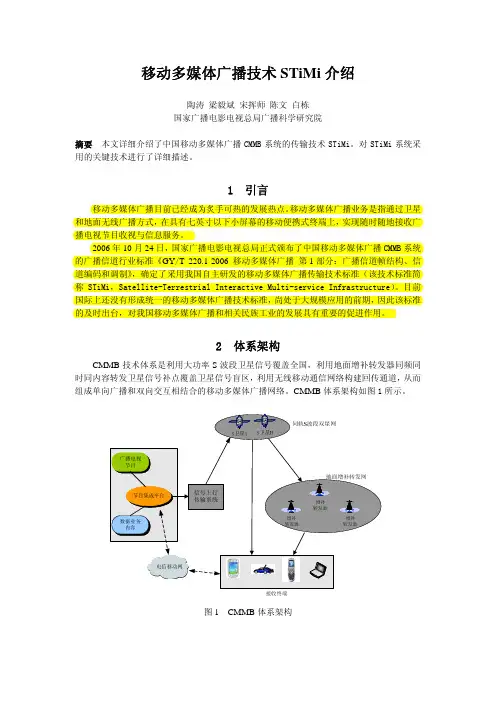

移动多媒体广播技术STiMi介绍陶涛梁毅斌宋挥师陈文白栋国家广播电影电视总局广播科学研究院摘要 本文详细介绍了中国移动多媒体广播CMMB系统的传输技术STiMi。

对STiMi系统采用的关键技术进行了详细描述。

1 引言移动多媒体广播目前已经成为炙手可热的发展热点。

移动多媒体广播业务是指通过卫星和地面无线广播方式，在具有七英寸以下小屏幕的移动便携式终端上，实现随时随地接收广播电视节目收视与信息服务。

2006年10月24日，国家广播电影电视总局正式颁布了中国移动多媒体广播CMMB系统的广播信道行业标准《GY/T 220.1-2006 移动多媒体广播 第1部分：广播信道帧结构、信道编码和调制》，确定了采用我国自主研发的移动多媒体广播传输技术标准（该技术标准简称STiMi，Satellite-Terrestrial Interactive Multi-service Infrastructure）。

目前国际上还没有形成统一的移动多媒体广播技术标准，尚处于大规模应用的前期，因此该标准的及时出台，对我国移动多媒体广播和相关民族工业的发展具有重要的促进作用。

2 体系架构CMMB技术体系是利用大功率S波段卫星信号覆盖全国，利用地面增补转发器同频同时同内容转发卫星信号补点覆盖卫星信号盲区，利用无线移动通信网络构建回传通道，从而组成单向广播和双向交互相结合的移动多媒体广播网络。

CMMB体系架构如图1所示。

图1 CMMB体系架构地面发射中心将信号发向S波段同步卫星后，同步卫星对接收到的信号进行转发，转发后的S波段信号直接被地面的接收终端接收下来，该卫星还通过分发信道将信号发送给增补转发器处理，通过增补转发器处理后转发，对卫星覆盖的阴影区域进行增补。

CMMB系统是针对我国幅员辽阔、传输环境复杂、东部地区城市密集、西部地区人口稀疏的特点，以及用户众多和业务需求多样化的情况，立足我国国情，通过吸纳成熟的先进技术设计的“天地一体化”的技术体系，拥有低成本、可快速实现移动多媒体广播信号全国覆盖的优点，从而可以促进东西部“数字鸿沟”的弥合。

第9章中国移动多媒体广播（CMMB）9、1、概论9、1、1 引言移动多媒体广播是指通过卫星和地面无线广播方式，供七寸以下小屏幕、小尺寸、移动便携的手持终端如手机、PDA、MP3、MP4、数码相机、笔记本电脑等接收设备，随时随地接收广播电视节目和信息服务等业务的系统。

CMMB系统适用于在广播业务频率范围内，通过卫星和/或地面无线传输视频、音频与数据信息等多媒体信号。

是一种可在复杂的无线传输环境下,面向手持应用的传输技术。

CMMB适合于30MHz-3000 MHz的频率范围，信道带宽可以选择为2MHz或者8MHz，在这样的带宽内，可同时提供一路或多路独立的广播信道。

CMMB系统为了满足不同业务、不同传输环境对信号质量的不同要求，信道支持多种编码与调制方式。

9、1、2 传输系统构成CMMB采用“天地一体”的技术体系（图9-1-1），即：利用大功率S波段卫星覆盖全国100%国土、利用地面覆盖网络进行城市人口密集区域有效覆盖、利用双向回传通道实现交互，形成单向广播和双向互动相结合、中央和地方相结合的无缝覆盖的系统。

在CMMB的系统构成中，CMMB信号主要由S波段卫星覆盖网络和U波段地面覆盖网络实现信号覆盖。

S波段卫星网络广播信道用于直接接收，Ku波段上行（使用频率范围13.75-14.00GHz），S波段下行（使用频率范围2.633-2.660GHz）；分发信道用于地面增补转发接收，K u波段上行（使用频率范围13.75-14.00GHz），K u波段下行（使用频率范围12.20-12..25GHz），由地面增补网络转发器转为S波段发送到CMMB终端，实现卫星阴影区S波段CMMB信号的增补转发。

为实现城市人口密集区域移动多媒体广播电视信号的有效覆盖，采用UHF波段（使用频率范围470-798MHz）地面无线发射构建城市UHF波段地面覆盖网络。

图9-1-2所示是地面覆盖示意图。

图9-1-1 CMMB技术体系构成发射站9-1-2 地面覆盖示意图9、2 CMMB系统传输帧9、2、1 信号处理系统物理层（1）物理层逻辑信道的功能信号处理系统物理层的输入信号为上层数据流，输出信号为射频信号。

移动多媒体通信系统产品技术指标移动多媒体通信系统是一种将各种多媒体数据（如语音、图像、视频等）通过移动通信网络进行传输和交换的技术。

为了满足用户对高质量、高效率的通信服务的需求，移动多媒体通信系统产品需要具备一定的技术指标。

以下是一些常见的移动多媒体通信系统产品的技术指标：1. 带宽：移动多媒体通信系统需要具备足够的带宽来传输各种多媒体数据。

带宽越大，系统可以支持的数据传输速度和质量越高。

2. 传输速度：移动多媒体通信系统需要提供快速的数据传输速度，以保证用户可以实时地接收和发送多媒体数据。

较高的传输速度可以有效降低传输延迟，提升用户体验。

3. 数据压缩率：移动多媒体通信系统需要具备优秀的数据压缩技术，以减少多媒体数据的传输量。

高效的数据压缩算法可以在保证数据质量的前提下，减少数据传输所需的带宽和存储空间。

4. 通信安全性：移动多媒体通信系统需要提供安全的通信环境，以保护用户的个人隐私和数据安全。

加密技术、身份认证和访问控制等安全机制对于移动多媒体通信系统来说非常重要。

5. 兼容性：移动多媒体通信系统产品需要具备良好的兼容性，能够与各种终端设备、操作系统和网络环境进行良好的配合。

同时，兼容性还包括与其他通信系统的互操作性，例如与现有的移动通信网络进行无缝对接。

6. 实时性：移动多媒体通信系统需要具备良好的实时性，能够在较低的延迟下进行多媒体数据的传输和交换。

实时性的提升可以使用户在通信过程中获得更好的交互体验，例如实时音视频通话和实时在线游戏。

7. 错误纠正和丢包率：移动多媒体通信系统需要具备良好的错误纠正和丢包率控制机制，以保证传输过程中的数据可靠性。

通过错误纠正和丢包率控制，可以减少传输中的错误和丢包现象，提升通信质量。

总之，移动多媒体通信系统产品的技术指标涉及到的方面非常广泛，包括带宽、传输速度、数据压缩率、通信安全性、兼容性、实时性、错误纠正和丢包率等。

这些指标的提高可以为用户提供更好的通信体验，满足各种多媒体数据传输和交换的需求。

DMB的名词解释DMB，即数字多媒体广播（Digital Multimedia Broadcasting），是一种无线数字多媒体传输技术，旨在为用户提供移动终端上的丰富娱乐、信息和通信服务。

它通过数字信号传输音频、视频和其他多媒体内容，具有清晰度高、传输稳定、覆盖范围广等特点。

一、DMB的发展历程DMB的概念最早出现在20世纪90年代末，当时主要应用于数字无线电和移动电视领域。

随着科技的不断进步，DMB的应用开始进入更多领域，包括移动电话、个人电脑、汽车等。

现如今，DMB已成为人们生活中不可或缺的一部分。

二、DMB的技术原理DMB技术主要通过数字信号传输音频和视频内容。

它采用压缩编码的方式将多媒体内容转化为数字信号，并通过无线传输设备将信号发送给接收终端。

接收终端解码数字信号，恢复为可供用户观看或听取的多媒体内容。

三、DMB的应用领域1. 移动电视：DMB技术被广泛应用于移动电视领域。

通过多种设备（手机、平板电脑等），用户可以随时随地收看电视节目，享受高清画质和流畅的观看体验。

2. 互动广播：DMB技术也可以实现互动广播，用户可以通过移动终端参与节目互动、投票、留言等，增加了用户的参与感和娱乐性。

3. 信息传播：DMB不仅可以传输音频和视频内容，还可以同步传输文字和图像信息，方便用户获取时事新闻、天气预报、股市行情等各类信息。

4. 旅游导航：DMB技术还可以在汽车导航系统中应用，为驾驶者提供导航、实时交通信息和旅游景点介绍等服务，提高行车安全性和用户体验。

四、DMB的优势和挑战DMB作为一项先进的无线传输技术，具有以下优势：高清晰度、多样化的内容选择、覆盖范围广、用户便携性高等。

然而，DMB的发展也面临一些挑战，比如频谱资源有限、与现有网络互联互通的复杂性等。

五、DMB的未来发展随着科技的不断发展，DMB技术将会迎来更广阔的应用前景。

未来，DMB有望进一步提升音频和视频的传输质量、扩大应用领域，比如应用于虚拟现实、增强现实等领域。
