ug注塑模具设计实例以下是一个简单的注塑模具设计实例，模具设计的基本概念和步骤。
设计案例：一个简单的塑料瓶盖模具1. 确定产品尺寸和形状产品是一个简单的塑料瓶盖，直径为20mm，高度为3mm。
瓶盖表面有纹理，以增加摩擦力，方便开启。
2. 确定模具结构模具采用典型的双板模结构，由动模板和定模板组成。
动模板上设有型腔，定模板上设有浇口和流道。
3. 确定型腔布局由于瓶盖尺寸较小，可以采用一模一腔的布局。
型腔布置在动模板上，浇口和流道布置在定模板上。
4. 设计浇口和流道浇口和流道的设计需要考虑塑料的填充和流动。
本例中，采用点浇口，浇口直径为1mm，流道直径为4mm。
5. 设计推出机构推出机构用于将成型后的产品从模具中推出。
本例中，采用推杆推出，推杆直径为8mm，数量为4个。
推杆安装在动模板上，推出时推动瓶盖脱离型腔。
6. 设计冷却系统冷却系统用于将成型过程中的热量从模具中带走，防止产品变形和开裂。
本例中，采用水管冷却，水管直径为4mm，布置在动模板和定模板上。
7. 设计排气系统排气系统用于将成型过程中的气体从模具中排出，防止气体的积聚和压力的升高。
本例中，采用排气槽，排气槽直径为2mm，数量为4个。
排气槽布置在定模板上。
8. 设计模具零件加工工艺性模具零件的加工需要考虑其工艺性。
本例中，采用数控加工中心进行加工，材料选择不锈钢。
9. 设计模具装配工艺性模具装配需要考虑其工艺性。
本例中，采用螺钉连接动模板和定模板，并使用定位销进行定位。
以上是一个简单的注塑模具设计实例，希望能帮助您更好地理解模具设计的基本概念和步骤。

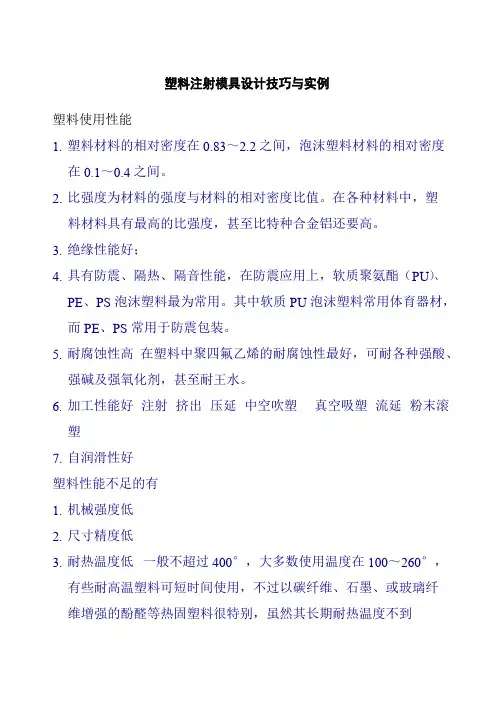

塑料注射模具设计技巧与实例塑料使用性能1.塑料材料的相对密度在0.83～2.2之间，泡沫塑料材料的相对密度在0.1～0.4之间。
2.比强度为材料的强度与材料的相对密度比值。
在各种材料中，塑料材料具有最高的比强度，甚至比特种合金铝还要高。
3.绝缘性能好；4.具有防震、隔热、隔音性能，在防震应用上，软质聚氨酯（PU）、PE、PS泡沫塑料最为常用。
其中软质PU泡沫塑料常用体育器材，而PE、PS常用于防震包装。
5.耐腐蚀性高在塑料中聚四氟乙烯的耐腐蚀性最好，可耐各种强酸、强碱及强氧化剂，甚至耐王水。
6.加工性能好注射挤出压延中空吹塑真空吸塑流延粉末滚塑7.自润滑性好塑料性能不足的有1.机械强度低2.尺寸精度低3.耐热温度低一般不超过400°，大多数使用温度在100～260°，有些耐高温塑料可短时间使用，不过以碳纤维、石墨、或玻璃纤维增强的酚醛等热固塑料很特别，虽然其长期耐热温度不到200°，但其瞬时可耐上千度高温，可用作耐烧蚀材料，用于导弹外壳及宇宙飞船面层材料。
二．热塑性塑料的成型性能1.流动性好的塑料在注射成型过程中则容易跑料，即产生溢边，因此在模具的配合面的间隙要小一些。
下表是常用的热塑性塑料的溢边值，供使用时参考：三塑料的热敏性和水敏性塑料的热敏性是指在加工状态下，受热引起分解。
具有热敏性的树脂代表为PVC,除此之外还有PVDC、PV A、CPE、CPVC、POM等。
为防止热敏性塑料在加工中分解，需在配方中加入稳定剂。
在设备和模具设计中。
对热敏性塑料应注意如下：1.尽可能不用点浇口2.螺杆压缩比要小塑料的水敏性指在加工中，水分含量较大时会引起水解反应的。
具有水敏性的代表品种为PV A、PA、PET等。
这类塑料在加工前要一定要好好干燥，尽可能降低含水量。
下面是常用热塑性塑料的成型性能：1.硬聚氯乙烯（HPVC）a.无定形料，吸湿性小，流动性差。
为了提高流动性，防止发生气泡，塑料可预先干燥。
