埋刮板输送机型号参数

  • 格式：doc
  • 大小：541.50 KB
  • 文档页数：12

1

一、用途及特点

埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。本机具有结构简单，使用可靠，造价低廉，输送距离长，并能输送灼热物料等优点，被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。

埋刮板输送机整机结构合理，可以多点加料，也可以多点卸料。刮板的移动速度在行星摆线针轮减速机的传动下，运行平稳，噪音低，埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。埋刮板输送机有MS、MC、MZ型埋刮板输送机三大系列可供选用。是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散装物料的运输设备。

（一）MS型埋刮板输送机

MS型埋刮板输送机主要参数:

型号 MS16 MS20 MS25 MS32 MS40

机槽宽度B(毫米) 160 200 250 320 400

机槽高度h(毫米) 160 200 250 320 360

刮

板

链

条 链条节距t(毫米) 100 125 160 200 200

链条形式

和代号

模锻链 DL10 D12.5 DL16

滚子链 GL10 GL12.5 GL16

双板链 BL20 BL20

刮板形式

和代号 T型

U2型

链条速度

U(米/分) 0.16

0.20

0.25

0.32

输出送量Q(米8/时) 11-25 17-39 23-54 48-88 67-124

电

动

机

功

率

(千瓦)

1.5

2.2

3.0

4.0

5.5

7.5

11/50

15/13 2 18.5/17

22

30

37/40

输送机最大长度L0(米) 80 80 80 80 80

允许倾斜安装角度 00<=a<=150

型号 MC16 MC20 MC25 MC32

垂直段机槽宽度B(毫米) 160 200 250 320

垂直承载段机槽度高h(毫米) 120 130 160 200

垂直空载段机槽高度h2(毫米) 130 140 170 215

刮

板

链

条 链条节距t(毫米) 100 125 160 200

链条型式和

代号 模锻链 DL10 DL12.5 DL16

滚子链 GL10 GL12.5 GL16

双板链 BL20

刮板型式和

代号 V2型

O型

O型

链条速度V(米/秒) 0.16

0.20

0.25

0.32

输送量Q(米3/时) 11-22 15-30 23-46 46-74

电动机功率(千瓦) 1.5

2.2

3.0

4.0

5.5

7.5

11/10

15/13 （二）MC型埋刮板输送机

MC型埋刮板输送机主要参数: 3 18.5/17

22

30

最大输送高度H(米) <30

安装角度 300 650 600 900

（三）MZ型埋刮板输送机

MZ型埋刮板输送机主要参数:

型号 MZ16 MZ20 MZ25

垂直段机槽宽度B(毫米) 160 200 250

垂直承载段机槽高度h毫米 120 130 160

垂直空载段机槽高度h毫米 130 140 170

刮板链条 链条节距t(毫米) 100 125 160

链条型式和代号 模锻链

DL10 模锻链

DL12.5 模锻链

DL16

刮板型式和代号 V型 V1型 V2型

链条速度U(米/分) 0.16

0.20

0.25

0.32

输送量Q(米/时) 11-22 15-30 29-46

电动机功率(千瓦) 3.0

4.0

5.5

7.5

11/10

15/13

18.5/17

22

30

最大输送高度H(米) <20

4

5

6

7

8

9

10

11

合集下载

刮板输送机

刮板输送机

学习文档 仅供参考 一、 输送原理及特点

埋刮板输送机是一种在封闭的矩形断面的壳体中，借助于运动着的刮板链条输送粉尘状、小颗粒及小块状等散料的连续输送设备。因为在输送物料时，刮板链条全埋在物料之中，故称为“埋刮板输送机”。

物料具有内摩擦力和侧压力等特性。在水平输送时、物料受到刮板链条在运动方向的推力，使物料被挤压，由于自重，在物料之间产生了内摩擦力，这种内摩擦力保证了料层之间的稳定状态，当它大于物料与槽壁之间的外摩擦力时，物料就形成连续整体的料流随着刮板链条向前输送。

垂直提升时，由于物料的提拱特性，在物料受到刮板链条在运动方向的推力后，物料中便产生了横向侧压力，形成物料的内摩擦力。同时，下水平段的不断给对上部物料产生推移力，迫使物料向上，当这些作用力大于物料和槽壁间的外摩擦力及物料自身的重量时，物料就形成连续整体的料流而被提升。因为刮板链条运动中的振动，料拱会时而破坏，时而形成，所以在垂直输送时，物料相对于链条会产生一种滞后现象，其对输送效率和速度略有影响，但并不阻碍正常工作。

埋刮板输送机结构简单，重量较轻，体积小，密封性好，安装维修比较方便。它不但能水平输送也能倾斜或垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。由于壳体封闭，在输送物料时可以显著改善工作条件，防止环境污染。

二、 用途及分类

本厂生产的机型为通用型埋刮板输送机，可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用来输送粉尘状，小颗粒状和小块状物料

通用型埋刮板输送机分下面几种类型：

1、MS型 水平型埋刮板输送机；

2、MC型 垂直型埋刮板输送机；

3、MZ型 Z型埋刮板输送机；

水平型埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角为00≤a≤150，大倾斜型的安装倾角为150＜a＜300

通用型埋刮板输送机对所输送的物料有以下要求：

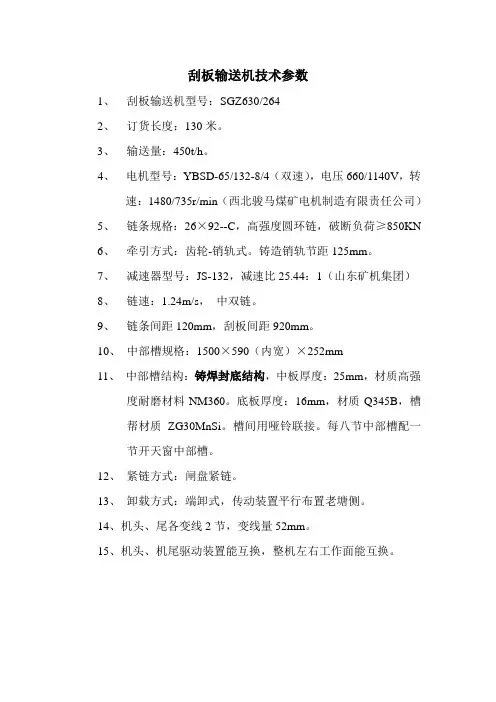

SGZ630-264刮板机技术参数

SGZ630-264刮板机技术参数

刮板输送机技术参数

1、 刮板输送机型号：SGZ630/264

2、 订货长度：130米。

3、 输送量：450t/h。

4、 电机型号：YBSD-65/132-8/4（双速），电压660/1140V，转速：1480/735r/min（西北骏马煤矿电机制造有限责任公司）

5、 链条规格：26×92--C，高强度圆环链，破断负荷≥850KN

6、 牵引方式：齿轮-销轨式。铸造销轨节距125mm。

7、 减速器型号：JS-132，减速比25.44：1（山东矿机集团）

8、 链速：1.24m/s， 中双链。

9、 链条间距120mm，刮板间距920mm。

10、 中部槽规格：1500×590（内宽）×252mm

11、 中部槽结构：铸焊封底结构，中板厚度：25mm，材质高强度耐磨材料NM360。底板厚度：16mm，材质Q345B，槽帮材质 ZG30MnSi。槽间用哑铃联接。每八节中部槽配一节开天窗中部槽。

12、 紧链方式：闸盘紧链。

13、 卸载方式：端卸式，传动装置平行布置老塘侧。

14、机头、尾各变线2节，变线量52mm。

15、机头、机尾驱动装置能互换，整机左右工作面能互换。

1 中部断面图

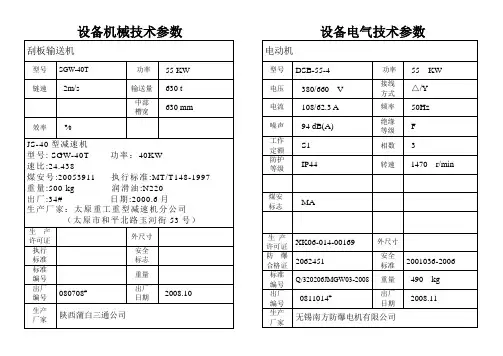

40T刮板输送机技术参数
