刮板输送机选型原则与参数确定研究

1 概述煤矿井下运输机械工作任务繁重，工作条件恶劣[1]。

刮板输送机是一种重要的矿山运输机械。

由于它结构简单、使用寿命长，运转可靠性高、节能高效、输送距离长、密封性能好且维修方便，在冶金、建材、化工、火电、矿山等行业里得到广泛使用。

本文对刮板输送机进行选型设计，主要有以下几方面：1、介绍了刮板输送机的工作原理和基本结构构成。

2、介绍了刮板输送机的使用范围和主要类型。

3、介绍了刮板输送机的详细选型计算设计（包括刮板输送机的机头、机尾、中间部），并进行强度验算，符合要求。

1.1刮板输送机的工作原理和基本结构组成刮板输送机是一种有挠性牵引机构的连续运输机械[2]。

溜槽是煤炭的承载机构，其牵引推运机构是绕过机头链轮和机尾链轮（或滚筒）而进行循环运动的无极闭合的刮板链。

起动电动机，经液力联轴器、减速器传动链轮而驱动刮板链连续运转，将装在溜槽中的煤炭推运到机头处卸载转运。

各种类型的刮板输送机的组成部件的型式和布置方式不完全相同，但主要结构和基本组成部件是相同的。

刮板输送机一般是由机头部、机身部和机尾部三部分组成，主要功能如下：1、机头部：由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。

2、机尾部：机尾架、链轮组件、联轴器、减速箱、电动机。

3、机身部：中部槽、刮板链、铲煤板、挡煤板。

4、辅助装置：主要包括紧链装置、推移装置、和锚固定装置。

1.2刮板输送机的使用范围和主要类型刮板输送机适用于煤层倾角不超过25°的采煤工作面，但对于间作采煤机轨道与机组配合工作的刮板输送机，适用的煤层角度一般不超过10°。

煤层倾角大时，要采用防滑措施。

目前，采煤工作面多使用可弯曲刮板输送机，以适应机械化、综合机械化采煤的需要，与相应的采煤机、金属支架或自移式液压支架配套使用。

刮板输送机的电动机功率从7.5KW-1000KW输送能力从30t/h-3000t/h之间，常用的分类方式有以下几种[3]：（1）按牵引的条数和布置方式，可分为单中链、边双联和中双链及三链型刮板输送机。

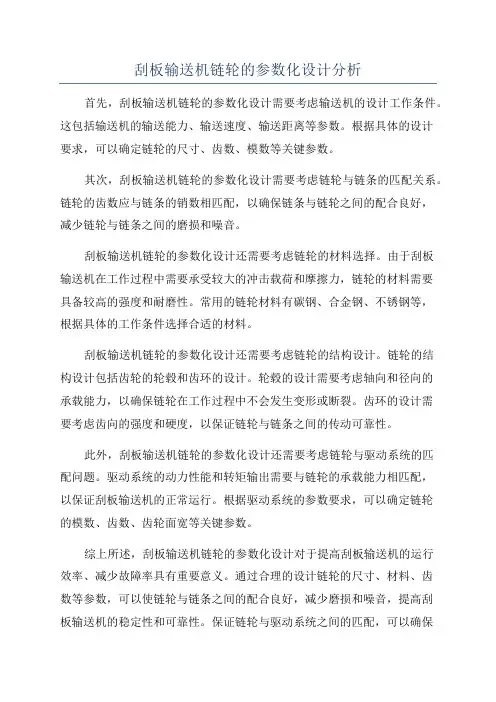

刮板输送机链轮的参数化设计分析首先，刮板输送机链轮的参数化设计需要考虑输送机的设计工作条件。

这包括输送机的输送能力、输送速度、输送距离等参数。

根据具体的设计要求，可以确定链轮的尺寸、齿数、模数等关键参数。

其次，刮板输送机链轮的参数化设计需要考虑链轮与链条的匹配关系。

链轮的齿数应与链条的销数相匹配，以确保链条与链轮之间的配合良好，减少链轮与链条之间的磨损和噪音。

刮板输送机链轮的参数化设计还需要考虑链轮的材料选择。

由于刮板输送机在工作过程中需要承受较大的冲击载荷和摩擦力，链轮的材料需要具备较高的强度和耐磨性。

常用的链轮材料有碳钢、合金钢、不锈钢等，根据具体的工作条件选择合适的材料。

刮板输送机链轮的参数化设计还需要考虑链轮的结构设计。

链轮的结构设计包括齿轮的轮毂和齿环的设计。

轮毂的设计需要考虑轴向和径向的承载能力，以确保链轮在工作过程中不会发生变形或断裂。

齿环的设计需要考虑齿向的强度和硬度，以保证链轮与链条之间的传动可靠性。

此外，刮板输送机链轮的参数化设计还需要考虑链轮与驱动系统的匹配问题。

驱动系统的动力性能和转矩输出需要与链轮的承载能力相匹配，以保证刮板输送机的正常运行。

根据驱动系统的参数要求，可以确定链轮的模数、齿数、齿轮面宽等关键参数。

综上所述，刮板输送机链轮的参数化设计对于提高刮板输送机的运行效率、减少故障率具有重要意义。

通过合理的设计链轮的尺寸、材料、齿数等参数，可以使链轮与链条之间的配合良好，减少磨损和噪音，提高刮板输送机的稳定性和可靠性。

保证链轮与驱动系统之间的匹配，可以确保刮板输送机的正常运行，提高输送效率。

因此，在进行刮板输送机链轮的参数化设计时，需要综合考虑各种因素，以满足具体的工程要求。

链条运动的加速度也随 角变化，其变化围为
加速度变化曲线见图图3-3b。可以看出，链条在相遇点啮合开始时的加速度最大，随链轮旋转，加速度逐渐减到0，然后达到最大负值，到另一个链轮啮合时，链条运行的加速度，由最大负值突变到正最大值。加速度变化周期也是链轮旋转一个 角所需时间。最大加速度的绝
（3-6）
由图c的 得
（3-7）
（3-8）
由 得
（3-9）
（3-10）
式中 ——相邻两节中部槽间的最大折曲角；
——标准中部槽长，m；
R——弯曲段的半径，m；
——机身推移距离，m；
——弯曲段全长，m；
——弯曲段中心角。
空段和重段两个弯曲段的附加阻力，由式（附-2）得
（3-11）
（3-12）
式中运行物料的断面积F，与中部槽的规格与其承载能力有关。中部槽运行物料断面的上界限呈曲线形，形状与物料的性质、块度情况有关，需经实测确定，通常按等腰三角形计算，其底角 取物料的堆积角，一般取20～30°计，按物料性质、块度情况选定。F按中部槽的尺寸由几何关系求得。由于刮板链占据一定空间，实际面积比F小一些，计算时要乘以小于1的装满系数 。故运输能力按下式计算
输送量(t/h)
80
输送长度(m)
80
（要选择）链速(m/s)
0.88
电动机（要选择）
型 号
TDSB-22(30)
功率(kw)
22(30)
转速(rpm)
1470
电压(v)
380
刮板链
规格(mm)
φ14×50
（要设计）减速器传动比i
22.24
3.3 运输能力
按连续运行的计算公式，其运输能力为
（3-1）

刮板输送机选型原则与参数确定研究【摘要】刮板输送机是一种以挠性体作为牵引机构的连续动作式运输机械，它主要用于煤矿的回采工作面或顺槽等其他场所.由于其特殊的结构和工作环境，刮板输送机迄今为止仍是综采工作面唯一的运输设备.把刮板链视为刚体进行受力分析，就难以真实地揭示其产生动载荷的规律和运动过程中的本质问题.本文以安徽某矿为例，阐述了刮板输送机选型基本原则，分析了如何确定主要参数，其设计思路具有一定的推广应用价值。

【关键词】刮板输送机；选型原则；参数确定0.前言刮板输送机是综采工作面实现机械化生产的重要设备之一，针对刮板输送机工况恶劣、负载情况复杂等问题，实现综采工作面机械化生产是煤炭行业发展的必然趋势之一，作为工作面必不可少的重要设备，刮板输送机担负着煤炭运输的艰巨任务，同时配合采煤机、液压支架等配套设备，以实现工作面破、装、运、支等采煤工序的连续作业。

由于采煤工作面生产环境较为恶劣，且生产负荷较大，为了能够保证刮板输送机的稳定性，必须保证输送机的选型合理，设计参数满足核定生产力设计需求。

本文以安徽某矿为例，结合矿山实际情况与数据分析，提出了刮板输送机的选型原则与参数确定的方法。

1.刮板输送机选型原则煤矿输送设备的技术指标不仅包含具体的技术参数，而且包含可靠性指标。

工作面输送机的主要技术性能参数有：输送能力、铺设长度、总装机功率。

可靠性指标则以整机寿命和无故障连续运行时间表示。

煤矿选择输送机性能的基本原则是：输送机的性能在特定的安装条件下，能够实现煤矿工作面的单产期望指标；输送机可靠性应保证在一次工作面安装运行期间无大修，基础部件无更换。

1.1与输送机性能有关的选型原则（1）由工作面的预期年产量或日产量参照输送机的设计输送能力确定大致的输送机型号范围。

（2）输送机的输送能力应大于采煤机的生产能力。

（3）工作面的实际铺设长度通常应小于输送机的设计长度。

但要注意的是，输送机的输送能力是工作面长度和倾角的函数，当工作面长度或倾角变化时，应对输送能力进行调整。

刮板输送机是一种常见的输送设备，广泛应用于煤炭、电力、化工、建材等行业中。

在选型时，需要考虑多个因素，以确保所选的刮板输送机能够满足实际工作的需求。

选型的内容：
1. 输送能力：根据实际需要，选择具备足够输送能力的刮板输送机，以确保生产线的稳定运行。

2. 输送长度和宽度：根据生产现场的实际情况，选择适合的输送长度和宽度，以满足生产线的布局要求。

3. 链条类型和规格：根据物料特性和输送能力，选择适当的链条类型和规格，以确保设备的稳定性和可靠性。

4. 电机功率和减速器型号：根据输送能力和转速要求，选择合适的电机功率和减速器型号，以确保设备的动力性能和经济性。

5. 附件配置：根据实际需要，选择适当的附件配置，如料斗、支架、除尘器等，以提高设备的实用性和安全性。

选型原则：
1. 适用性：所选的刮板输送机应满足实际工作的需求，具备足够的输送能力和适应性。

2. 可靠性：设备的稳定性和可靠性是关键因素，应选择经过严格测试和验证的产品。

3. 经济性：在满足工作需求的前提下，应尽量降低设备的成本和维护费用。

4. 环保性：在选型过程中，应考虑设备的噪音、振动和排放等因素，
尽量选择低噪音、低排放的环保产品。

5. 安全性：设备的安全性能至关重要，应选择具有安全保护功能的产品，并确保设备在使用过程中符合相关安全标准。

总之，刮板输送机的选型需要综合考虑多个因素，包括输送能力、长度和宽度、链条类型和规格、电机功率和减速器型号等。

在选型过程中，应遵循适用性、可靠性、经济性、环保性和安全性的原则，以确保所选的设备能够满足实际工作的需求。

刮板输送机的选型计算一、采煤机的生产能力（MG170/410-WD型电牵引采煤机）=60*2.2*0.6*4*1.5=475t/小时。

Q1其中采高2.2m，截深0.6m。

平均牵引速度4m/min，最大7 m/min。

容重取1.5。

根据计算初选SGZ630/264溜子。

设计生产率500t/小时，满足采煤机生产能力。

并且双40批到运输能力时400 t/小时，所以实际生产中要控制割煤机速度。

二、输送机单位长度上货物载重量。

q=A/3.6v=500/3.6*1.2=136kg/m其中v取1.02m/s A=500t/小时三、运行阻力计算已知煤层倾角β=10°工作面长度L=250m，向下运输1、在重段直线段阻力计算Fzh=-（q+q。

）gLsinβ+( qw+q。

w。

) gLcosβ=-(136+52)*10*250*sin10°+（136*0.8+52*0.4）*10*250*cos10°=237463N2、在空载段直线段阻力计算Fk= q。

Lg(sinβ+ w。

cosβ)=52(sin10°+0.4cos10°)*250*10=73784 N3、曲线段的运行阻力（弯曲段的附加阻力可按直线段阻力的10%考虑）F=（Fzh+ Fk）*10%=（237463+73784）*10%=31124N4、牵引力的总阻力F0=k1k2(Fzh+ Fk)=1.1*1.1*（237463+73784）=376608N以上式中：q—输送机单位长度上货载重量取136q。

—刮板链单位长度质量取52w—煤在槽内的运行阻力系数取（0.6-0.8）w。

—刮板链在槽内的运行阻力取（0.3-0.4）k1—刮板链经链轮的运行附加系数取1.1k2—中部溜槽弯曲段的运行阻力附加系数取1.1注：总阻力即为主动链轮的牵引力四、电动机功率的计算1、最大轴功率（满负荷）Pmax= F0 v/1000η=376608*1.02/1000*0.85=451KW式中：v为刮板链速1.02m/s，η为减速机的机械效率0.8-0.92、最小轴功率（空载）Pmin=2k1k2w。

矿用刮板输送机技术参数
矿用刮板输送机是一种常用的输送设备，用于在矿山和其他工
业场所中输送散装物料。

其技术参数包括但不限于以下几个方面：
1. 输送能力，刮板输送机的输送能力是指单位时间内输送的物
料量，通常以吨/小时（t/h）为单位。

这个参数取决于刮板输送机
的尺寸、速度和功率等因素。

2. 输送距离，刮板输送机能够覆盖的输送距离是其技术参数之一。

这取决于设备的长度以及输送物料的特性。

3. 输送速度，刮板输送机的输送速度对于其运行效率和输送能
力至关重要。

速度的选择需要考虑物料的性质以及生产效率等因素。

4. 电机功率，刮板输送机所需的电机功率取决于输送能力、输
送距离、输送速度等参数，通常以千瓦（kW）为单位。

5. 结构形式，刮板输送机的结构形式包括水平输送和倾斜输送
两种，不同的结构形式适用于不同的场合和要求。

6. 输送角度，对于倾斜输送的刮板输送机来说，输送角度是一个重要的技术参数，也会影响到设备的选型和使用效果。

7. 材料，刮板输送机的材料选择对于其使用寿命和输送效果有着重要影响，常见的材料包括碳钢、不锈钢等。

总的来说，矿用刮板输送机的技术参数涉及到输送能力、输送距离、输送速度、电机功率、结构形式、输送角度和材料等多个方面，这些参数的选择需要根据具体的使用场景和要求来进行综合考虑和确定。

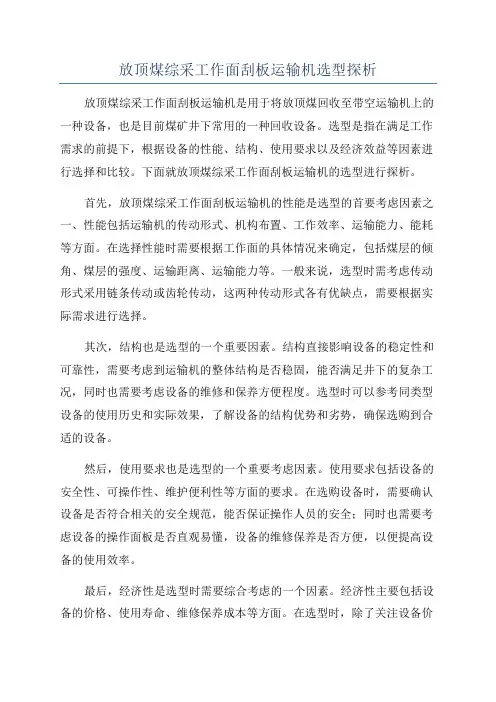

放顶煤综采工作面刮板运输机选型探析放顶煤综采工作面刮板运输机是用于将放顶煤回收至带空运输机上的一种设备，也是目前煤矿井下常用的一种回收设备。

选型是指在满足工作需求的前提下，根据设备的性能、结构、使用要求以及经济效益等因素进行选择和比较。

下面就放顶煤综采工作面刮板运输机的选型进行探析。

首先，放顶煤综采工作面刮板运输机的性能是选型的首要考虑因素之一、性能包括运输机的传动形式、机构布置、工作效率、运输能力、能耗等方面。

在选择性能时需要根据工作面的具体情况来确定，包括煤层的倾角、煤层的强度、运输距离、运输能力等。

一般来说，选型时需考虑传动形式采用链条传动或齿轮传动，这两种传动形式各有优缺点，需要根据实际需求进行选择。

其次，结构也是选型的一个重要因素。

结构直接影响设备的稳定性和可靠性，需要考虑到运输机的整体结构是否稳固，能否满足井下的复杂工况，同时也需要考虑设备的维修和保养方便程度。

选型时可以参考同类型设备的使用历史和实际效果，了解设备的结构优势和劣势，确保选购到合适的设备。

然后，使用要求也是选型的一个重要考虑因素。

使用要求包括设备的安全性、可操作性、维护便利性等方面的要求。

在选购设备时，需要确认设备是否符合相关的安全规范，能否保证操作人员的安全；同时也需要考虑设备的操作面板是否直观易懂，设备的维修保养是否方便，以便提高设备的使用效率。

最后，经济性是选型时需要综合考虑的一个因素。

经济性主要包括设备的价格、使用寿命、维修保养成本等方面。

在选型时，除了关注设备价格是否合理外，还需要关注设备的使用寿命，以及后期的维修保养成本。

选择具有较长寿命和低维修成本的设备，能够提高设备的经济效益。

总之，放顶煤综采工作面刮板运输机的选型需要综合考虑性能、结构、使用要求以及经济性等因素，根据具体的工作需求来进行选择和比较。

只有选购到满足需求的设备，才能提高放顶煤回收效率，确保工作面的安全和高效运转。

运行部分刮板输送机的选型计算针对煤矿机械专业通用教材中刮板输送机较为复杂的计算步骤，笔者通过多年的教学及设计实践，总结出了一套简化的计算方法。

首先，根据使用地点的设计生产率和实际运输距离，参照刮板输送机的技术特征参数，初选出一部运输能力、出厂长度均大于或等于设计生产率和实际运输距离的刮板输送机，再根据现场的实际情况（如运输距离、铺设倾角等），对初选的刮板输送机进验算。

这样就可以只通过一次计算决定驱动电动机的个数，同时确定刮板输送机是单端传动还是双端传动，从而不必进行重复计算，简化了选型计算。

1 运输能力的计算运输能力计算公式如下：q= A3.6v（1）式中，A 为运输地点的设计生产率，t/h；q 为输送机单位长度上的货载质量，kg/m；v 为刮板链运行速度，m/s。

2 运行阻力的计算在计算刮板输送机的运行阻力时，可概括为直线段、弯曲段两部分运行阻力。

2.1 直线段运行阻力直线段运行阻力包括两部分：一是货载及刮板链在溜槽中移动的阻力；二是倾斜运输时货载及刮板链的自重分力。

直线段运行阻力又分为重段阻力和空段阻力两部分（见图1）。

计算公式如下：wzh=g（qω+q0ω0）Lcosβ±g（q+q0）Lsinβ（2）wk=gLq0 （ω0cosβ±sinβ）（3）式中，wzh 为重段阻力，N；wk 为空段阻力，N；q0 为刮板链单位胶带输送机的选型计算带式输送机的选型设计有两种，一种是成套设备的选用，这只需验算设备用于具体条件的可能性，另一种是通用设备的选用，需要通过计算选着各组成部件，最后组合成适用于具体条件下的带式输送机。

设计选型分为两步：初步设计和施工设计。

在此，我们仅介绍初步设计。

初步选型设计带式输送机，一般应给出下列原始资料：1）输送长度L，m；2）输送机安装倾角,（°）;3）设计运输生产率Q，t/h；4）物料的散集密度ρ，t/m3；5)物料在输送机上的堆积角θ，（°）；6)物料的块度a，mm。

机价 格提 升 幅度不是 很 大 ，而 进 口输 送 机是 国产 同 类 型输送 机价 格 的 ２— ３倍 。
２ 选择 煤矿 工作面 输送 设备 的技 术性 能
多 ，因而 ，如何 以较少 的设 备投 资 ，为特定 工作 面
选配适 合 的输 送设 备是 煤矿关 注 的问题 之一 。
１ 我 国煤矿 工作 面刮 板输送 机 的现状
（ ） 国 内输 送 机 制 造 企 业 可 以独 立 研 制 任 何 ４ 型号 煤矿所 需 的输送 机产 品 ，输 送机 基本 部件 实现
是工 作 面长度 和倾 角的 函数 ，当工作 面 长度或倾 角
变化 时 ，应对 输送 能力 进行调 整 。尤其 是工作 面铺 设长 度 超过设 计长 度时更 要 注意 ，应避 免 出现输送

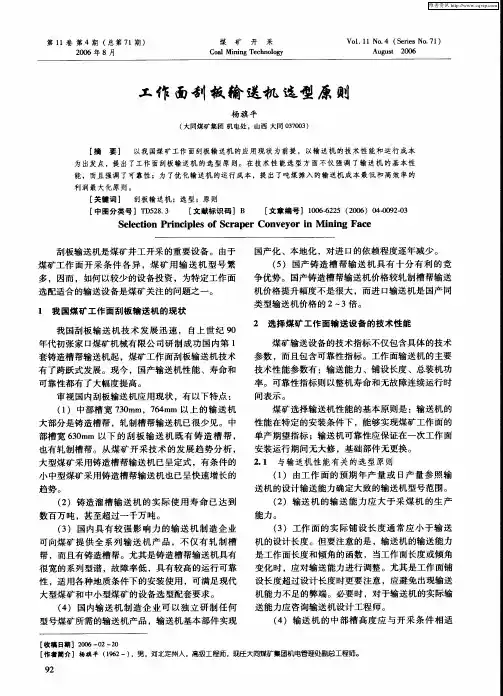

工 作 面刮 板 输 送机 选型 原 则
杨 旗 平
（ 同煤 矿 集 团 机 电 处 ，山 西 大 同 ０ ７０ ） 大 ３０ ３
［ 摘
要】
以我 国煤 矿工作面刮板输送机的应用现状 为前提 ，以输送机 的技术 性能和运行 成本
为 出发点 ，提 出了工作面刮板输送 机 的选 型原则。在技 术性 能选 型方面 不仅 强调 了输送机 的基本 性 能 ，而且强调 了可靠性；为 了优化输送机 的运行 成本 ，提 出 了吨煤摊入 的输送机 成本 最低和 高效率的
单 产期 望指 标 ；输 送 机可靠 性应 保证在 一 次工作 面 安 装运 行期 间无 大修 ，基础 部件 无更换 。
２ １ 与输送 机 性 能有关 的选 型原则 ．
大 型煤 矿采用 铸造槽 帮输 送机 已呈 定式 ，有 条件 的 小 中型 煤矿采 用铸 造槽 帮输送 机 也 已呈快 速增 长 的

刮板输送机选型设计指导老师：姓名：班级：——目录1、概述 (2)1.1刮板输送机的组成及工作原理 (2)1.2刮板输送机的类型与特点 (3)1.3刮板输送机的结构 (4)2、刮板输送机的选型设计计算 (12)2.1设计原始参数和要求 (12)2.2运输生产能力、电动机功率和刮板链强度计算的计算校核 (13)2.3最大铺设长度计算 (18)3．刮板输送机机头部和机尾部的设计 (19)4、刮板输送机的使用与发展 (20)4.1刮板输送机的安装、维护与启动 (20)4.2刮板输送机的发展状况 (21)参考文献 (23)感想 (23)1、概述1.1刮板输送机的组成及工作原理刮板输送机是一种以挠性体为牵引机构的连续输送机械，是目前长壁式采煤工作面唯一的运输设备。

其主要的组成部分有：机头部（包括机头架、电动机、液力耦合器、减速器、链轮组件等）、机尾部、中间部分（包括中部溜槽、过渡溜槽、刮板链组件）和附属装置（包括紧链器、铲煤板、挡煤板、电缆槽）。

图1—1所示为一部可弯曲刮板输送机，其工作原理为：由绕过机头链轮和机尾链轮的无极循环刮板链作为牵引机构，以溜槽作为承载机构，电动机经液力耦合器、减速器驱动链轮旋转，使链轮带动与之啮合的刮板链连续运转，将装在溜槽上的货载由刮板链从机尾运到机头处卸载。

图1—1一般的刮板输送机能在25°以下的条件下使用。

对于兼作采煤机轨道的刮板输送机，一般不超过10°，倾角再大时要采取防滑措施。

1.2刮板输送机的类型与特点（一）类型刮板输送机按机头卸载方式和结构分为端卸式、侧卸式和90°转弯刮板输送机。

按溜槽布置方式和结构分为重叠式和并列式、敞底式与封底式刮板输送机。

按单电机额定功率大小分为轻型(P≤75 kW)、中型(75 kW<P≤160 kW)和重型(P>160 kW)刮板输送机。

按刮板链的类型分为中单链型、边双链型和中双链型。

为使刮板输送机的生产实现标准化、系列化和通用化，我国制定了《矿用刮板输送机型式与参数》和《刮板输送机通用技术条件》。

刮板输送机的设计与使用--刮板输送机是一种挠性牵引的连续运输机械，其运输能力不受货物的块度和湿度影响，具有机身高度小，便于装载，长短调整方便，移置容易，机体坚固等特点，在粮食、油脂、饲料、食品、化工、建材等行业得到了广泛的应用。

刮板输送机在饲料厂的使用也很多，它可以水平或倾斜一定角度较长距离传输原料或成品，其类型包括水平刮板输送机、倾斜刮板输送机和自清式刮板输送机。

正确选择刮板输送机，使之达到安全、技术、经济和最佳运行状态非常关键，如果刮板输送机的参数确定不当或设备选型配套不合理，则影响其工作性能，甚至可能造成电机损坏和刮板链失效等故障；而科学使用、维修、管理刮板输送机同样也不容小视，它对提高输送产量，延长设备的使用寿命，降低运输成本等具有重要的现实意义。

1 刮板输送机主要参数的确定1.1 刮板输送机的主要结构刮板输送机主要由链条及链条上的刮板组成，根据用途可以设计成各种结构，如多进料口、中间卸料、不同倾斜角度。

刮板输送机能以很大的倾角运行，且有较好的自清功能。

刮板输送机还能设置链条断裂或阻塞保护开关和尾轮轴速度监测装置。

刮板输送机有几种类型的进料口：一种是标准进料口，即在直接接收物料的刮板机顶部设有简单的开口，进料口要求能控制进料量(如闸门)，以免阻塞刮板机；第二种是旁路或分流进料口，即物料被输送到刮板机缓冲斗，由进料口来控制进入刮板机的流量。

由于物料的厚度由进料口控制，因此即便堵塞进料口，也不会阻塞刮板机。

另外还有一些其它进料方式。

刮板输送机链条有以下三种返回的方法：①滚筒或扣链齿轮。

链条直接置于塑料滚筒或扣链齿轮上，这种方式最经济，链条没有完全张紧时，有空间下垂，但不太适合较宽的刮板输送机，因为链条不太紧时，刮板有可能倾斜。

②导轨。

链条上的塑料或聚乙烯刮板置于刮板机的整个钢轨上。

③托链槽。

在物料输送层和链条返回层之间有一条托链槽，聚乙烯刮板就安装在这条托链槽上。

这种类型常用于倾斜的刮板上。

第三章刮板输送机3选型设计1.选型依据刮板输送机是常用的物料输送设备之一，广泛应用于矿山、冶金、化工、建材、粮食等行业。

选型设计是确保输送机性能满足生产要求的重要步骤。

本章将根据物料特性、工艺要求、环境条件等因素，选取合适的刮板输送机型号。

2.物料特性本次选型设计的物料是煤矸石，煤矸石的物料特性如下：（1）颗粒度较大，一般为10-300mm；（2）湿度较高，一般为10-20%；（3）具有一定的粉尘性。

3.工艺要求根据生产线的要求，刮板输送机需要具备以下工艺要求：（1）输送能力：根据生产线的产量要求，选择合适的输送能力；（2）连续工作：输送机需要能够连续工作，确保生产线的持续运行；（3）耐磨性：由于煤矸石颗粒较大，输送机的刮板和输送槽需要具备良好的耐磨性；（4）密封性：考虑到物料具有一定的粉尘性，输送机需要具备良好的密封性，避免粉尘外泄。

4.环境条件根据工作场所的实际环境条件，选型设计需要考虑以下因素：（1）温度：根据环境温度，选取合适的材质和控制方式，确保输送机正常工作；（2）湿度：考虑到湿度较高，选用防锈、防腐材料，以延长输送机的使用寿命；（3）粉尘：采取合适的防尘措施，确保环境清洁和操作员的健康安全。

5.选型方案综合以上要求，初步选取以下三种刮板输送机型号进行比较和评估。

型号1：TGSS型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力大、速度较快，适用于高产量要求的生产线；（2）采用高强度耐磨材料制造，具有较好的耐磨性和耐腐蚀性；（3）可靠的密封设计，有效控制粉尘外泄，保护工作环境。

型号2：TGS型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力中等，适用于中等产量要求的生产线；（2）选用优质钢材制造，表面经过特殊处理，具有较好的耐磨性和防腐性；（3）采用密封输送槽，减少粉尘外泄。

型号3：TGW型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力较小，适用于较小产量要求的生产线；（2）选用优质铸铁材料制造，具有较好的耐磨性和耐腐蚀性；（3）采用密封输送槽和密封刮板，有效控制粉尘外泄。

矿用刮板输送机技术参数矿用刮板输送机是一种常见的矿山设备，它主要用于将矿石、矿渣等物料从一个地方输送到另一个地方。

它的技术参数对于设备的性能和工作效率有着重要的影响。

下面我们来详细介绍一下矿用刮板输送机的技术参数。

矿用刮板输送机的输送能力是衡量其性能的重要指标之一。

输送能力通常用单位时间内输送的物料量来表示，单位为吨/小时。

矿用刮板输送机的输送能力与其机械结构、电机功率等因素密切相关，较大的输送能力可以提高生产效率。

矿用刮板输送机的输送速度也是一个重要的技术参数。

输送速度通常用米/秒来表示。

输送速度的选择需要考虑到物料的性质、输送距离等因素。

过高的输送速度可能导致物料的溢出或堆积，而过低的输送速度则会影响生产效率。

矿用刮板输送机的输送距离也是一个关键的技术参数。

输送距离通常用米来表示。

输送距离的远近对于输送机的设计和选型有很大的影响，较大的输送距离需要更强大的动力和更稳定的输送结构。

矿用刮板输送机的工作角度也是一个需要考虑的技术参数。

工作角度指的是输送机与水平面的夹角，它的选择需要考虑到物料的流动性和输送机的结构特点。

较大的工作角度可以提高物料的输送能力，但也会增加设备的能耗和维护成本。

矿用刮板输送机的电机功率也是一个重要的技术参数。

电机功率通常用千瓦来表示。

电机功率的选择需要考虑到输送机的输送能力、工作角度等因素。

较大的电机功率可以提供足够的动力，保证输送机的正常工作。

矿用刮板输送机的技术参数包括输送能力、输送速度、输送距离、工作角度和电机功率等。

这些参数的合理选择对于设备的性能和工作效率至关重要。

只有在考虑到物料的特性、生产需求等因素的基础上，才能选择出合适的矿用刮板输送机，并确保其正常、高效地运行，为矿山生产提供有力的支持。

摘要 (1)Abstract (2)第一章概述 (3)1.1刮板输送机的基本组成及工作原理 (3)1.2刮板输送机的类型、适用范围与特点 (4)1.3刮板输送机型号的组成及排列 (5)1.4刮板输送机的发展趋势 (5)第二章刮板输送机的结构与功能 (9)2.1机头部、机尾部 (9)2.2中间部 (14)2.3附属装置 (18)第三章刮板输送机的选型计算法则 (21)3.1运输能力的计算 (21)3.2运输阻力的计算 (23)3.3牵引力与电动机功率的计算 (25)3.4刮板链强度的验算 (29)第四章刮板输送机的选型计算 (38)4.1原始数据 (38)4.2运输能力计算 (38)4.3运输阻力计算 (32)4.4电动机功率的计算 (33)4.5刮板链强度的计算 (33)4.6主要部件清单 (34)参考文献 (35)致谢 (36)内容摘要刮板输送机是一种挠性牵引的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。

它的牵引机构是刮板链，承载装置是中部槽，刮板链安装在中部槽的槽面。

中部槽沿运输路线全线铺设，刮板链绕经机头、机尾的链轮接成封闭形置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤及推移输送机械化。

沿输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。

一般的刮板输送机能在25°以下的条件使用。

刮板输送机在使用中要受拉、压、弯曲、冲击摩擦和腐蚀等多种作用，因此，必须有足够的强度、刚度、耐磨和耐腐蚀性。

由于它的运输方式是物料和刮板链都在槽内滑行，因此运行阻力和磨损都很大。

但是，在采煤工作面运煤，目前还没有更好的机械可代替，只能从结构上、强度上和制造工艺上不断研究，使它更加完善、耐用。

刮板输送机是与大型综采工作面设备配套使用的液压支架、采煤机，完成把工作面采煤机采下的煤输送、转运到后续运输设备上的任务，并提供相应的连接手段。

本刮板输送机与MG300/700-WD采煤机配套使用，运量可达800t/h，技术先进，工作可靠，是大型综采配套设备的优秀机型。

采煤工作面刮板输送机选型计算工作面刮板输送机选型需满足三个方面要求：一是运输能力与采煤机生产能力相适应；二是外型尺寸和牵引方式与采煤机相匹配；三是运输机长度与工作面长度相一致。

对于综放回采工作面，前、后刮板输送机应考虑工作面的采放比，并与工作面采煤装备相配套。

（1）前刮板输送机前刮板输送机的运输能力应不低于采煤机的最大割煤能力，故前刮板输送机的运输能力为：Q q ≥K·Q max式中:K—能力富裕系数，取1.2Q q ≥1.2×237.6=285.1t/h（2）后刮板输送机前、后刮板输送机之间的配套主要取决于回采工作面的采放比。

15号煤层开采厚度为6.23m ，采煤机的切割高度一般为2.5m ，放顶煤的高度为3.73m 左右，采放高度比为1：1.5。

后部刮板输送机的能力应与放煤能力相适应。

工作面平均放顶煤速度按下列经验公式计算：式中：V f —工作面平均放顶煤速度，m/min ；L f —工作面放顶煤长度，125m ；L—工作面长度，135m ；L S —刮板输送机弯曲段长度，45m ；L m —采煤机两滚筒中心距，取15m ；t d —采煤机的反向时间，取5.0min ；132t t t V L L L L V dt d C m S ff -++++=t dt —工作面端头作业时间，取40.0min ；t 1—工作面放顶煤辅助工序时间，取30.0min ；V C —采煤机平均割煤速度，1.38m/min 。

=-+⨯++⨯+=0.300.400.531.3815452135125V f 0.63(m/min) 工作面平均放顶煤能力为：Q f =60H f ·B·C f ·γ·(1+C g )·V f 式中：Q f —工作面平均放顶煤能力，t/h ；H f —放顶煤高度，3.73m ；B—采煤机滚筒截深，0.63m ；C f —顶煤的采出率，取85%；γ—煤的视密度，1.40t/m 3；C g —放顶煤的含矸率，取10%；V f —工作面平均放顶煤速度，0.63m/min 。

刮板输送机设计计算及选型一、设计计算1.输送能力计算：Q=(S×V×K)/1000其中，Q为输送能力（t/h）；S为输送带的有效宽度（m）；V为带速（m/s）；K为输送能力修正系数。

2.功率计算：P=(Q×H×f×η)/1000其中，P为功率（kW）；Q为输送能力（t/h）；H为提升高度（m）；f为输送带所承受的摩擦力（N/t）；η为机械效率。

传动功率是传动设备传递的功率，通常根据传动装置的类型进行计算。

3.输送带选择：对于刮板输送机的输送带，其选择应考虑物料的性质、输送能力和工作环境等因素。

主要包括以下几个方面：（1）带材性能：包括耐磨性、耐拉强度和耐热性等。

（2）带面结构：一般分为平面、凸起和防滑等，根据物料的粘附性选择合适的带面结构。

（3）带宽：根据输送能力来选择合适的带宽。

（4）带速：根据物料的流动性和输送能力来选择合适的带速。

（5）连接方式：常用的连接方式包括机械连接和热连接，根据实际情况选择。

二、选型过程1.确定输送要求：首先要确定需要输送的物料种类、输送能力、输送距离和工作环境等，这些参数将对刮板输送机的选型和设计产生直接影响。

2.选择适当的型号：根据输送要求，选择符合要求的刮板输送机型号。

需要考虑的因素包括输送带宽度、输送能力、驱动功率和输送线路的布置等。

3.进行设计计算：根据选定的型号，进行刮板输送机的设计计算，包括输送能力计算、功率计算和输送带的选择等。

4.结构优化：根据实际情况，对刮板输送机的结构进行优化，比如减少零件数量、提高刚度和稳定性等，以提高输送效果和使用寿命。

5.选用合适的电机和传动装置：根据驱动功率和工作条件，选择合适的电机和传动装置，确保刮板输送机正常工作。

6.考虑维修和维护：在选型过程中，还要考虑刮板输送机的维修和维护方便性，包括易损件的更换和维护通道的设置等，以提高刮板输送机的使用效率和维修便利性。

以上是刮板输送机设计计算和选型的基本过程，根据具体的工程要求和选型标准，还需要进行详细的计算和分析，以确保刮板输送机的正常运行和使用效果。
