欧姆定律计算题解题方法PPT课件

行动
专注
效率
作业：对应《分层练习》
兴趣
自律
ENDUNG！！
谢谢观看
2 新课讲授
教学目标 新课讲授 知识总结 课堂练习 课后作业
新课导入1
欧姆定律2
欧姆定律的应 用3
欧姆定律
4.公式辨析：
I U R
①每个物理量的单位必须使用国际单位制的基本单位。 ②每个物理量的值对应同一个导体在同一时刻所具有的值。
RU I
能否说电阻与电压成正比，与电流成反比？ 不能。电阻是导体本身固有的属性，与电压、电流无关。
新课导入1 欧姆定律2
巩固练习
3.在探究电阻两端的电压跟通过电阻的电流的关系时，小东
选用了两个定值电阻R1、R2分别做实验，他根据实验数据画
出了如图所示的图象，请你根据图象比较电阻R1与R2的大小
，R1大于
R2。 (选填“大于”、“等于”或“小于”)。
欧姆定律的U-I图象
欧姆定律的 应用3
直线是定值电阻，曲线是可变的电阻 在同一图象中，越靠近U轴，阻值越大
2.如图.电源电压不变，闭合开关S，当滑动变阻器的滑片P从a端 移到b端的过程中R1、R2的U-I关系图像如图。下列四种判断中正 确的是( D )
A.电源电压为10V B.图线甲是电阻R1的U-I关系图象 C.R1的阻值是20Ω D.滑动变阻器R2的最大阻值为20Ω
4 课堂练习
教学目标 新课讲授 知识总结 课堂练习 课后作业
新课导入1
旧知回顾 实验一：探究电流与电压的关系 思考一：实验中应保持哪个物理量不变？
电阻
欧姆定律2
欧姆定律的应 用3
实验电路
思考二：滑动变阻器在电路中的作用是什么？ ①保护电路

项目
测量定值电阻
测小灯泡电阻
原理
电路图
_
_
项目
测量定值电阻
测小灯泡电阻
步骤
①按上图所示的电路图正确连接电路②检查电路无误后,闭合开关,调节滑动变阻器的滑片 的位置。改变电阻两端的电压为、、 ,观察电流表每次对应的数值、、 ,分别填入设计表格中
①按上图所示的电路图正确连接电路②检查电路无误后,闭合开关,调节滑动变阻器的滑片 的位置。改变灯泡两端的电压为 、、 ,观察电流表每次对应的数值、、 ,分别填入设计表格中
物理量
符号
单位
公式
关系
电流
A
电流与电压成正比，与电阻成反比
电压
电源提供电压，电压产生电流
电阻
电阻阻碍电流，电阻的大小与电压、电流无关
正
反
德
欧姆
3.欧姆定律公式的理解公式中的电流、电压和电阻必须是在____________中；电流、电压和电阻中已知任意的____个量就可求另一个量；计算时单位要______。（1）同体性：定律中的电压、电阻和电流三个量是对同一个电阻或同一段电路而言的，不可乱套公式。（2）同时性：定律中的电压、电阻和电流三个量必须是在同一时刻的数值，若由于某种原因，电路中的电压或电阻发生了变化，则电流也相应变化。
续表
*第4节 欧姆定律在串、并联电路中的应用
欧姆定律在串、并联电路中的应用
项目
串联电路
并联电路
电路图
_
_
图1
图2
1.串联电路中，如图1：I总=I1=I2， ____________，得 _________。注：电阻串联，相当于增加了导体的______，所以总电阻______每个分电阻。2.并联电路中，如图2：U总=U1=U2， ________，得：_______， ______。注：电阻并联，相当于增加了导体的横截面积，所以总电阻小于每个分电阻。

因此（
）
A. 电动势是一种非静电力
B. 电动势越大，表明电源存储的电能越多
C. 电动势的大小是非静电力做功能力的反映
D. 电动势就是闭合电路中电源两端的电压
例2：下列关于电动势的说法正确的是（
）
A. 电动势就是电压，单位是V
B. 电动势大的电源做功一定多
C. 电动势大的电源做功一定快
D. 电动势的大小等于电路中通过单位电荷时电源所提供的能量
-
2.电动势
思考与讨论3：电源在内部将负电荷从正极搬运
的负极的能力是怎么来的？
+
F静
F非
-
电源内部存在着由正极指向负极的电场，在此电
场中，静电力阻碍负电荷向负极移动。
因此，在电源内部要使负电荷向负极移动，就一定要有一种与静电
力方向相反的力作用于电荷，这种力叫作非静电力。
2.电动势
电源把负电荷从正极搬运的负极的过程中，这种
非静电力在做正功，使电荷的电势能增加。
从能量转化的角度看，电源是通过非静电力做功
把其他形式的能转化为电势能的装置。
+
F静
F非
-
2.电动势
在化学电池中，非静电力是化学作
在发电机中，非静电力是电磁作用，
用，它使化学能转化为电势能
它使机械能转化为电势能
思考与讨论：不同电源把其他形式的能转化为电势能的本领是
12.2
闭合电路的欧姆定律
知识回顾
1.电路中电流形成的条件：（1）闭合电路；
（2）电路中有电源。
2.电源：将自由电子从正极搬运的负极的装置。
电源的作用：（1）维持电源正、负极之间始终存在
电势差；
（2）使电路中存在持续的电流。

V
R1
R2
S1
A
S2 R3
v
A
R1 R3=5Ω
v
R1
A
R2
S1、S2都断开时
S1、S2都闭合时
解：当S1,S2断开时，R1,R3串联
变 化
R1
U1 I串
6V 0.6A
10
前 R串 R1 R3 105 15
后 的
U I串R串 0.6A15 9V
不 当S1,S2闭合时，R1,R2并联
变 量
U 9V I1 R1 10 0.9 A
六、巧测电阻
“伏安法”测电阻
2．有一个阻值未知的电阻器Ｒx，我们要测出它的阻
值．但手边只有一个电池组、一个开关、一个电流表、
一个电阻箱Ｒ’ 、一个滑动变阻器和若干条导线。请你 想办法测出Ｒx的阻值，写出你设计的实验方案。
[1]电路图： [2]实验步骤： (1)按照电路图连接好电路。
(2)闭合开关，调节滑动变阻器，
开 （时c甲、）乙两电流表示数之比I甲:I乙分别是
甲
A. 3:2 , 1:1
B. 2:3 , 3:2
R1
S
R2
乙
C. 2:3 , 2:3
D. 3:2 , 2:3

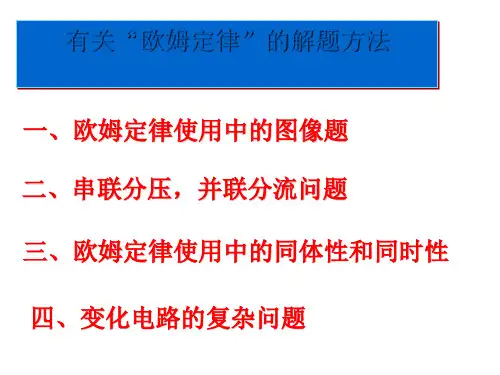

三、欧姆定律使用中的同体性即同一性
例1:如图,其中甲灯电阻是15Ω,s闭合后,电流
表读数为0.1A,能否计算得出乙灯两端的电压?
A R15
大？（2）开关S1，S2都闭合，电流表 示数为2.5A，那么R3的阻值多大？
R1
R2
A R3
S1
S2
例6：电源电压6V保持不变，滑动变阻器 R1最大阻值为10Ω，闭合开关S，移动滑
片P，电压表示数变化范围应（0～2 V）

电流与电阻的关系
当电压不变时，电流随电 阻的增大而减小
电压与电阻的关系
当电流不变时，电压随电 阻的增大而增大
03
欧姆定律的应用场景
电路设计中的应用
电路设计过程中，欧姆定律可以 帮助我们了解电路中电压、电流 和电阻之间的关系，从而更好地
选择和使用电子元件。
通过欧姆定律，我们可以计算出 不同电阻值的电压和电流大小， 进而对电路进行优化，提高效率
总结：欧姆定律是电路分析的基本原理之一，核心概念包括电阻、电流和电压。
欧姆定律表述为电流与电压成正比，与电阻成反比。其中，电阻是导体对电流的阻碍作用，电流是单位时间内通过导体的电 荷数，电压是电势差，即单位正电荷在电场力作用下沿电路移动的距离。
欧姆定律在各个领域的应用总结
总结：欧姆定律在电子工程、物理学、化学等领域都有广泛的应用。
实验结果分析与解读
分析
通过观察灯泡的亮度变化可以初步判断电路中电流的变化情 况；通过电流表和电压表的读数可以计算出电阻值。
解读
当电阻一定时，电流与电压成正比；当电压一定时，电流与 电阻成反比。这个结论符合欧姆定律的基本原理。同时，实 验结果也表明灯泡的亮度与电流的大小有关，而电流的大小 又与电压和电阻有关。
02
欧姆定律公式及其解读
欧姆定律公式的表述
欧姆定律公式
I=V/R
公式解读
电流I与电压V成正比，与电阻R成反比
电阻的定义及计算方法
电阻定义
电阻是导体对电流的阻碍作用， 用符号R表示
电阻计算
电阻大小等于导体两端的电压与 通过导体电流的比值
电流、电压与电阻的关系解读
电流与电压的关系
当电阻不变时，电流随电 压增大而增大；当电压不 变时，电流随电阻增大而 减小

13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2021/8/262021/8/262021/8/262021/8/268/26/2021 •14、谁要是自己还没有发展培养和教育好，他就不能发展培养和教育别人。2021年8月26日星期四2021/8/262021/8/262021/8/26 •15、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。2021年8月2021/8/262021/8/262021/8/268/26/2021 •16、教学的目的是培养学生自己学习，自己研究，用自己的头脑来想，用自己的眼睛看，用自己的手来做这种精神。2021/8/262021/8/26August 26, 2021 •17、儿童是中心，教育的措施便围绕他们而组织起来。2021/8/262021/8/262021/8/262021/8/26
研究电流和电压的关系中滑动变阻器
的作用：改变电阻R两端电压。
注意事项
1.连接电路时开关 应＿＿断开＿。＿
R 2.闭合开关前，滑 动变阻器的滑片 应移到_电__阻_最__大___ 位置。
导体中的电流跟电压、电阻之间的关系
(一)研究电流和电压的关系
1.实验中应保持——电阻——不变，研 究电流和电压的关系。 2.改变电流的方法是调节滑——动—变——阻—器。
猜想1 电压越大，电流可能越大
猜想2 电阻越大，电流可能越小
导体中的电流跟电压、电阻之间的关系
常用方法：先使其中的一个量（如电阻）保持不变， 研究其余两个量（电流和电压）间的关系；再使另 外一个量（如电压）保持不变，研究剩下的两个量 （电流和电阻）间的变化关系，最后就可得到三个 量之间的变化关系

家用电器
家用电器如电饭煲、电磁炉等都涉及到欧姆定律的 应用，通过控制电流和电压来达到预期的效果。
在科技领域中的应用
80%
电子工程
在电子工程领域，欧姆定律是电 子设备设计和制造的基础，如集 成电路、电子元器件等。
100%
通信技术
通信技术中，信号的传输和处理 都涉及到欧姆定律，如信号的调 制解调、放大器设计等。
路欧姆定律。
后续实验验证和完善
02
后续实验验证了欧姆定律的正确性，并对其进行了完善和推广
。
在现代电路分析中的应用
03
在现代电路分析中，欧姆定律是基础理论之一，广泛应用于各
种电路的分析和计算。
05
习题解答与总结
习题答案展示
题目1
一个定值电阻两端的电压是4V时，通过它的电 流是0.8A，如果电压是2V时，通过它的电流是 多少A？
详细描述 动态电路分析，涉及暂态和稳态过程。 利用欧姆定律解决实际问题，如电子设备故障诊断等。
03
欧姆定律的应用
在日常生活中的应用
电子设备
欧姆定律在日常生活中的应用非常广泛，如电子设 备中的电源、电阻、电容等元件的工作原理都与欧 姆定律有关。
照明电路
欧姆定律在照明电路中也有应用，如电灯的亮度调 节可以通过改变电阻来实现。
题目2
一个定值电阻两端的电压是2V时，通过它的电 流是0.4A，如果电压是6V时，通过它的电流是 多少A？
答案
通过计算，当电压为2V时，通过定值电阻的电 流为0.4A。
答案
通过计算，当电压为6V时，通过定值电阻的电 流为1.2A。
学习总结与反思
学习总结
通过练习欧姆定律的习题，学生可以加深对欧姆定律的理解和应用。通过计算不 同电压下的电流值，学生可以更好地掌握电阻、电压和电流之间的关系。

解：（1）由图可知，R1与R2并联，电流表A1测
量电阻R1的电流，电流表A测干路电流；根据并
联电路各支路两端的电压相等可知：U1=U2=U=9V；
则电流表A1的示数：
I1
U1 R1
9V 10
0.9A
课堂检测
能力提升题
解：（2）因并联电路中干路电流等于各支路
电流之和，所以，通过电阻R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
解:U=220V，R=880kΩ=8.8×105Ω，
I=
U R
=
220V 8.8×105
Ω
=
0.00025
A
探究新知
根据 I
=
U R
，导出公式
U=
I
R
例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯 泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该 灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
课堂检测
基础巩固题
2. 某定值电阻两端加上10V的电压时，测得通过它 的电流为2A，则其阻值为___5___Ω，若电压为0，则 它的阻值为___5___Ω。
课堂检测
基础巩固题
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联
起来接在某一电路中，加在它们两端的电压之比U1：
U2=___2_：__3__；若将它们并联起来接在某一电路中，通
I= U = 12 V = 0.4 A R 30 Ω
探究新知
用欧姆定律进行计算的一般步骤 01 读题、审题（注意已知量的内容）；
02 根据题意画出电路图；
03 在图上标明已知量的符号、数值和未知量的 符号；

2.闭合电路的欧姆定律
（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的
电阻之和成反比。

（2）表达式： =
+
（3）适用范围：外电路为纯电阻的闭合电路
新知讲解
三、路端电路与负载的关系
新知讲解
三、路端电路与负载的关系
E r
S
V
A
R
对某一给定的闭合电路来说，电流、
路端电压、内电压随外电阻的改变
和内电阻。
1
R1
2
思考：把电流表改为电压表
能否测电动势和内阻？

R2

A
谢 谢
+
正极
+
+
+
+
+
_
_
_
_
+
负极
电源
电源内部非静电力
做正功，其他形式
的能转化为电势能
新知讲解
三、路端电路与负载的关系
3.闭合电路中的功率
（1）几种功率及相互关系
普适表达式
纯电阻电路
联
系
（2）输出功率随外电阻的变化关系
电源功率
内耗功率
输出功率
＝
内＝２
外＝外
内＝２
外＝２
＝２（ + ）
正极。内电路一方面，存在内阻，沿电流方
向电势也降低；另一方面，沿电流方向存在
电势“跃升”。





新知讲解
二、闭合电路欧姆定律及其能量分析
实验探究
新知讲解
二、闭合电路欧姆定律及其能量分析
设电源电动势为 ，内阻为 ，与一个负载连成闭合电路，负载两端电压为 ，

如图所示，电源电压表保持不变，R1＝10Ω，R2＝20Ω 当开关S断开时，电流表示数为0.6A;当S闭合时，电压表示数为_________V，电流表示数为_______A．
练习题
如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数__________；电压表V2的示数___________；电流表A的示数 ________．(填"变大"，"不变"或"变小")
练习题
18。如图所示，R2=3R1，当S闭合、S1断开时，电流表的示数为I1，当S、S1均闭合时，电流表的示数变为I2，则I1和I2的关系是(电源电压恒定不变) （ ） A．I2=1/4I1 B．I2=4I1 C．I2=4/3I1 D．I2=3/4I1 19.如图所示，电源电压保持不变。当开关S1 闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为( ) A.1:3 B.3：l C.2:3 D.3：2 20.电源的电压为6伏特，定值电阻R为10欧姆，滑动变阻器R0的最大阻值为50欧姆。当滑动变阻器的滑片P 由a 端滑到b 端，伏特表示数的变化是( ) A.0伏特～6伏特 B.0伏特～5伏特 C.0伏特～1伏特 D.1伏特～5伏特
练习题
A.3Ω 15V B.6Ω 15V C.3Ω 12V D.6Ω 12V
如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是( )
