【CN209619100U】一种有机硅废水处理系统【专利】

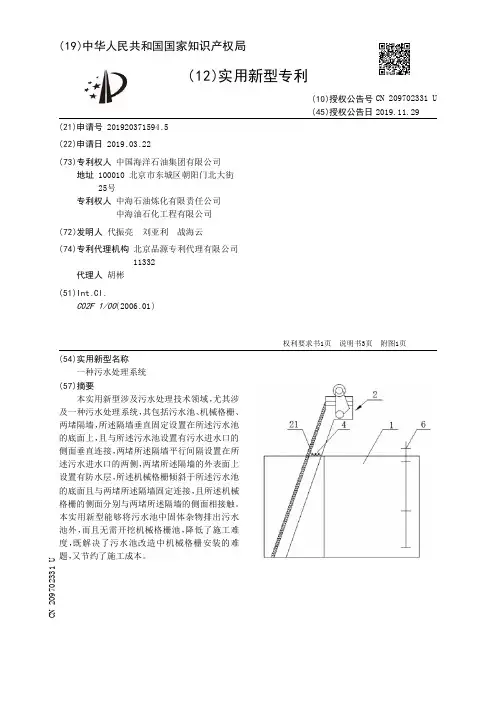

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371594.5(22)申请日 2019.03.22(73)专利权人 中国海洋石油集团有限公司地址 100010 北京市东城区朝阳门北大街25号专利权人 中海石油炼化有限责任公司　中海油石化工程有限公司(72)发明人 代振亮　刘亚利　战海云　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.C02F 1/00(2006.01)(54)实用新型名称一种污水处理系统(57)摘要本实用新型涉及污水处理技术领域，尤其涉及一种污水处理系统，其包括污水池、机械格栅、两堵隔墙，所述隔墙垂直固定设置在所述污水池的底面上，且与所述污水池设置有污水进水口的侧面垂直连接，两堵所述隔墙平行间隔设置在所述污水进水口的两侧，两堵所述隔墙的外表面上设置有防水层，所述机械格栅倾斜于所述污水池的底面且与两堵所述隔墙固定连接，且所述机械格栅的侧面分别与两堵所述隔墙的侧面相接触。

本实用新型能够将污水池中固体杂物排出污水池外，而且无需开挖机械格栅池，降低了施工难度，既解决了污水池改造中机械格栅安装的难题，又节约了施工成本。

权利要求书1页 说明书3页 附图1页CN 209702331 U 2019.11.29C N 209702331U权　利　要　求　书1/1页CN 209702331 U1.一种污水处理系统，包括污水池(1)，其特征在于，还包括：机械格栅(2)、两堵隔墙(3)，所述隔墙(3)固定设置在所述污水池(1)的底面上，且与所述污水池(1)设置有污水进水口的侧面连接，两堵所述隔墙(3)平行间隔设置在所述污水进水口的两侧，两堵所述隔墙(3)的外表面上设置有防水层，所述机械格栅(2)倾斜于所述污水池(1)的底面且与两堵所述隔墙(3)固定连接，且所述机械格栅(2)的侧面分别与两堵所述隔墙(3)的侧面相接触。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010469822.X(22)申请日 2020.05.28(71)申请人 北京森麟技术有限公司地址 100071 北京市丰台区万兴路1号院2号楼4层413(72)发明人 汤效飞　李永胜　傅峣　(74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 盛明星(51)Int.Cl.F23G 7/06(2006.01)F23G 7/04(2006.01)F23G 5/46(2006.01)F22B 1/18(2006.01)F23J 15/02(2006.01)F23J 15/04(2006.01)F23J 15/06(2006.01)(54)发明名称一种含有机硅的废气废液焚烧处理工艺及处理系统(57)摘要本发明提供了一种含有机硅的废气废液焚烧处理工艺及处理系统，涉及废气废液处理技术领域，该处理工艺包括：含有机硅的废气废液进入焚烧炉，氧化分解为小分子无机物和SiO 2粉末；产生的高温烟气进入水管式余热锅炉，高温烟气降温至550℃；出来的高温烟气进入高温袋式除尘器，高温袋式除尘器分离回收高温烟气中SiO 2粉末；出来的高温烟气急冷降温，然后经过水吸收和碱中和，在增压通过烟囱向外排放。

而焚烧系统、余热回收系统、烟气急冷吸收系统、碱洗系统以及增压排放系统顺次首尾连接并连通，高温烟气经焚烧系统焚烧，依次通过后续系统分离吸收。

本发明克服了采用其他种类的余热锅炉导致的堵塞、腐蚀以及不能长期运行的缺陷。

权利要求书1页 说明书5页 附图3页CN 111637471 A 2020.09.08C N 111637471A1.一种含有机硅的废气废液焚烧处理工艺，其特征在于，包括如下步骤：S1：含有机硅的废气废液进入焚烧炉，高温氧化分解为小分子无机物和SiO 2粉末，焚烧温度不小于1100℃；S2：产生的高温烟气进入水管式余热锅炉，高温烟气降温至550℃，副产物为水蒸汽；S3：从所述水管式余热锅炉出来的高温烟气进入高温袋式除尘器，所述高温袋式除尘器分离回收高温烟气中SiO 2粉末；S4：从所述高温袋式除尘器出来的高温烟气急冷降温，然后经过水吸收和碱中和，在增压通过烟囱向外排放。

专利名称：一种废水处理系统专利类型：发明专利
发明人：李圣梅
申请号：CN201310704816.8申请日：20131220
公开号：CN104724765A
公开日：
20150624
专利内容由知识产权出版社提供
摘要：本发明具体公开了一种醇类产品废水处理系统，包括反应塔，与反应塔相连的有废水储罐和反应溶液储罐，在所述的反应塔和废水储罐内分别设有液位传感器，在反应塔的下部设有与其相通的反应液收集池，在废水储罐和反应溶液储罐上设有透明的观察窗，且在反应塔、废水储罐、反应溶液储罐的进口和出口分别设有阀门，阀门与控制器相连。

该系统通过控制器、两个液位传感器和三个阀门实现了废水的自动处理，结构简单，容易操作，且成本比较低。

申请人：李圣梅
地址：250061 山东省济南市历下区经十路17923号知识产权办公室
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：郑华清
更多信息请下载全文后查看。

专利名称：有机硅生产废水的高效处理方法专利类型：发明专利
发明人：张建鹏,李云峰,虞素飞,孙严
申请号：CN201710613098.1
申请日：20170725
公开号：CN107445392A
公开日：
20171208
专利内容由知识产权出版社提供
摘要：本发明公开了一种有机硅生产废水的高效处理方法，括如下步骤：（1）将去除了渣和悬浮物的有机硅生产废水，除去钙镁离子，获得低硬度废水，（2）将除硬水用均相电驱动膜进行浓缩处理，得到高含盐量的浓水和低含盐量的淡水；（3）将高含盐量的浓水蒸发，获得冷凝水和杂盐，冷凝水送往后处理工序；将低含盐量的淡水送往电催化系统，进行电催化氧化处理，氧化出水送往后处理工序；（4）后处理方法，包括如下步骤：将絮凝剂加入步骤（2）冷凝水和步骤（3）的氧化出水，沉淀，清液送入进入多段式MSFBP系统，进行生化处理；好氧池出水，进入浸没式MBR系统，排出的为处理后的废水。

采用GB11914‑89进行COD检测，符合城镇污水污染物排放标准一级AGB18918‑2002的排放标准。

申请人：上海问鼎环保科技有限公司
地址：201108 上海市闵行区金都路4299号6幢1楼C96室
国籍：CN
代理机构：上海世圆知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920412786.6(22)申请日 2019.03.29(73)专利权人 肇庆智达自动化设备有限公司地址 526600 广东省肇庆市德庆县德城城区环市路南侧（宿舍第一栋）大众创业园1209号（住改商）(72)发明人 王丹丹　黄艳雄　(51)Int.Cl.B01J 19/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种高效有机硅水解池(57)摘要本实用新型公开了一种高效有机硅水解池，属于有机硅领域，包括水解池罐体，水解池罐体侧壁设有进料斗和进水管，所述水解池罐体顶端安装盐酸储罐，水解池罐体底端设有仓体，仓体顶端倾斜设置，仓体最低端设有出料管，仓体内部设有搅拌电机和蓄电池，蓄电池通过导线和搅拌电机连接，搅拌电机输出轴和转轴连接，转轴上安装多组搅拌叶片，转轴通过斜齿轮组和横杆连接，横杆上安装多组翻转板。

本实用新型通保证盐酸和水、有机硅混合的均匀，方便对水解池罐体内部的有机硅进行水平、竖直搅拌，保证有机硅和水、盐酸的充分混合，提高水解的效率和效果，方便使用。

权利要求书1页 说明书3页 附图2页CN 209696910 U 2019.11.29C N 209696910U权　利　要　求　书1/1页CN 209696910 U1.一种高效有机硅水解池，包括水解池罐体（1），水解池罐体（1）侧壁设有进料斗（2）和进水管（3），其特征在于，所述水解池罐体（1）顶端安装盐酸储罐（4），水解池罐体（1）底端设有仓体（9），仓体（9）顶端倾斜设置，仓体（9）最低端设有出料管（18），仓体（9）内部设有搅拌电机（10）和蓄电池（12），蓄电池（12）通过导线和搅拌电机（10）连接，搅拌电机（10）输出轴和转轴（11）连接，转轴（11）上安装多组搅拌叶片（13），转轴（11）通过斜齿轮组（15）和横杆（16）连接，横杆（16）上安装多组翻转板（17）。
