【CN209668942U】一种污水处理装置【专利】

专利名称：一种污水处理装置
专利类型：发明专利
发明人：刘来胜,李娜,霍炜洁,吴佳鹏,高继军,王启文申请号：CN202010221831.7
申请日：20200326
公开号：CN111960606A
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本发明提供了一种污水处理装置，包括箱体、进水口和出水口，所述进水口和所述出水口设置于所述箱体的相对两端，所述箱体内设置有多个隔板，多个所述隔板将所述箱体的内腔分隔成依次连通的格栅池、第一沉淀池、厌氧池、第二沉淀池、生物反应池和绿地生态池，且所述进水口与所述格栅池连通，所述绿地生态池与所述出水口连通；所述绿地生态池还设置有反冲洗系统，所述反冲洗系统包括反冲洗进水管和反冲洗收水管，所述反冲洗收水管的一端沿所述绿地生态池的内侧壁延伸，所述反冲洗收水管的另一端连通所述格栅池或者所述第一沉淀池。

本发明实施例提升了污水处理装置的净化效果。

申请人：中国水利水电科学研究院
地址：100038 北京市海淀区复兴路甲1号
国籍：CN
代理机构：北京银龙知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：侯莉,吴妍儒
申请号：CN201920992634.8申请日：20190628
公开号：CN210117301U
公开日：
20200228
专利内容由知识产权出版社提供
摘要：本实用新型涉及污水处理技术领域，更具体的说是一种污水处理装置，包括污水处理固定底座、污水储存装置、污水消毒承载装置、动力搅拌装置和污水过滤装置，把污水的管道插到进水管内，当污水流过过滤匣后会通过过滤孔的过滤，把污水内的不溶物过滤出，这时污水会流到储存桶内，污水通过储存桶流到消毒桶内，当消毒桶污水装满后，关闭阀门I，通过加液管把钱消毒液加到消毒桶内，启动电动机，电动机带动搅拌板对污水进行搅拌，让消毒液与污水融合的更彻底，实现对污水的处理，处理完毕后，打开阀门II，这时被处理后的污水会通过两个流出管排出，关闭阀门II，打开阀门I，这时又会有新的污水流到消毒桶内，继续上述操作对污水的再次消毒处理。

申请人：侯莉
地址：163311 黑龙江省大庆市新村开发区大庆市环境监测中心站
国籍：CN
代理机构：哈尔滨市伟晨专利代理事务所(普通合伙)
代理人：陈润明
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：孔宇
申请号：CN201820966022.7申请日：20180620
公开号：CN208648897U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种污水处理装置，包括调节池和气泵，调节池内设有曝气管，曝气管通过通风管与气泵相连，曝气管和通风管相连，曝气管沿轴向设有若干出气环，出气环沿周向均匀开设有若干出气孔，曝气管上沿轴向均匀开设有若干出气槽，出气环转动连接于出气槽外壁上，出气孔呈倾斜设置，出气环的中心与出气孔轴线之间留有间隙。

气流通过出气孔时，对倾斜出气孔施加推力，出气环在气流的作用下发生转动，从而使得出气孔跟着转动。

排出的气流跟随转动的出气孔，气流以一定的转速排入调节池中，出气孔旋转，排出的气流进入调节池中的角度较多，气流的运动路径较多，气流与污水的接触面积较大，提高调节池的污水处理效果。

申请人：南京市市政设计研究院有限责任公司
地址：210008 江苏省南京市玄武区同仁街31号
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：杨春女
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：侯俭秋,李碧方,陈景浒申请号：CN201920173248.6申请日：20190131
公开号：CN209602132U
公开日：
20191108
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种污水处理装置，包括墙体、进水管和电动伸缩杆，所述墙体内分别开设有第一喷洗室和第二喷洗室，所述第一喷洗室和第二喷洗室内壁底部开设有滑槽，所述滑槽内滑动套有细格栅，所述细格栅一侧焊接有电动伸缩杆；本实用新型在电动伸缩杆的作用下，将细格栅长期浸泡在污水中的部分推拉进两个喷洗室，由喷头对细格栅进行清洗从而去除大部分堵塞在细孔内的物体，提高了装置对污水的过滤效率，且在对细格栅浸泡在污水中的部分进行清洗时，细格栅未泡在污水中的部分会移动并浸泡在污水中，对污水进行过滤，固定刀可在细格栅移动时对细格栅表面的部分物体进行切除，提高了装置的实用性。

申请人：侯俭秋,李碧方,陈景浒
地址：510000 广东省广州市越秀区下塘西路23号
国籍：CN
代理机构：广州立凡知识产权代理有限公司
代理人：傅俊朝
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：肖尧
申请号：CN201921068699.X 申请日：20190710
公开号：CN210946749U
公开日：
20200707
专利内容由知识产权出版社提供
摘要：本实用新型涉及污水处理技术领域，具体是一种污水处理装置，包括装置本体，所述装置本体包括外壳，外壳的下端设置有通过驱动组件驱动转动的转动辊，转动辊上安装有多个拨动爪，所述转动辊的上方设置有刮除件，刮除件倾斜设置，且与收集腔连接，所述拨动爪包括固定爪和活动爪，固定爪的一端固定在转动辊上，另一端与活动爪通过转轴转动连接。

本实用新型设计新颖，设置的活动爪与固定爪存在夹角，从而方便漂浮物的抓取，当活动爪与刮除件接触后，在力的作用下发生转动，从而确保活动爪顺利通过，同时在通过时可对收集腔内的漂浮物产生推动作用，从而增加收集腔内的收集量，实用性强。

申请人：贵州玄武岩新材料工程技术开发有限公司
地址：553537 贵州省六盘水市盘州市两河街道两河新区机械加工园BC区
国籍：CN
代理机构：深圳市科吉华烽知识产权事务所(普通合伙)
代理人：谢肖雄
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：程碧桂,封碧清
申请号：CN201621399648.1申请日：20161220
公开号：CN206467099U
公开日：
20170905
专利内容由知识产权出版社提供
摘要：本实用新型提供一种污水处理装置，包括依次连接的粗格栅机、细格栅机、调节池、旋转滤网、酸化池、IC反应器、好氧池和沉淀池，所述粗格栅机的进水端连接有与外部污水源连通的污水管，所述IC反应器的沼气出口上连接有与沼气利用设备连通的沼气管，所述沉淀池上连接有与外部连通的排放管，还包括蒸汽发生器，所述蒸汽发生器的出气口与所述酸化池连通。

通过设置IC反应器，利用污泥将污水中的有机质转化成沼气进行二次利用，与传统的污水处理装置相比，可节省大量化学处理剂，污水处理成本相对较低且能够充分利用污水中的有机质。

申请人：福建省燕京惠泉啤酒股份有限公司
地址：362100 福建省泉州市惠安县螺城镇建设大街157号
国籍：CN
代理机构：泉州市文华专利代理有限公司
代理人：郭若山
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：发明专利
发明人：赵洪珍
申请号：CN201710036760.1申请日：20170118
公开号：CN106630482A
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本发明公开了一种污水处理装置，包括依次连通的固体物过滤池、沉淀池、药剂反应池和生态处理池，首先通过固体物过滤池对污水中的固体颗粒进行过滤，通过固体物过滤池既能过滤污水中的固体物又能去除漂浮物，然后通过沉淀池将污水中的杂物沉淀下来，再通过药剂反应池使药剂和污水进行反应，污水先沿着中心圆筒和隔离圆筒之间的通道向第二出水口的方向流动，然后沿着隔离圆筒和药剂反应池的内壁之间的通道流动，使药剂和污水充分接触，将污水中有机物进行处理，提高污水的处理效率，最后污水通过生态处理池进行生态处理，有效地提高污水的净化效率，从而提高了整体污水处理装置对污水的净化处理能力，污水处理效果高，成本低，值得推广应用。

申请人：成都冠禹科技有限公司
地址：611730 四川省成都市郫县德源镇(菁蓉小镇)大禹东路66号1栋2楼16号(1-2-16)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：发明专利
发明人：寇雪静,李德承,张凯申请号：CN201810625887.1申请日：20180618
公开号：CN108439665A
公开日：
20180824
专利内容由知识产权出版社提供
摘要：本发明涉及污水处理领域，具体是一种印染用污水处理装置，包括有污水沉淀机构、染料吸附机构和消毒机构，所述染料吸附机构设置在污水沉淀机构和消毒机构之间，污水沉淀机构包括有沉淀箱、杂质排出组件、清扫组件和第一过滤网，沉淀箱的底部设有与其内部连通的出料漏斗，出料漏斗的底部设有出料管道，杂质排出组件包括有升降板、杂物收集部件和移料部件。

本发明的有益效果是通过杂质排出组件能够对杂质进行收集并且将杂质送入至承接箱内，通过清扫组件能够对过滤网的表面进行清洗，并且通过升降组件能够使过滤组件自动升降便于工作者对过滤组件中的活性炭吸附板进行更换。

申请人：寇雪静
地址：100081 北京市海淀区中关村南大街5号北京理工大学机械与车辆学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种污水处理装置专利类型：实用新型专利
发明人：杜文梅
申请号：CN201921190653.5申请日：20190726
公开号：CN210683372U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：一种污水处理装置，包括污水处理设备，所述污水处理设备装接有进水管和排水管，进水管与储存桶连接，排水管与出水桶连接，进水管上设有流量控制阀，流量控制阀与设在污水处理设备外的控制器连接，储存桶的侧壁下部设有连接孔，连接孔内设有与控制器连接的电磁阀，连接孔与污水入管连接，控制器装接有显示器，储存桶内设有分别与控制器连接的上限液位检测器和下限液位检测器，储存桶上端设有桶盖，储存桶内设有旋转叶片，旋转叶片与装在储存桶底面的电机连接，储存桶底面安装有支撑架，连接孔设在下限液位检测器的下方区域。

本实用新型对流量精准控制，实现持续的处理。

申请人：韶关市水环纯环保科技有限公司
地址：512000 广东省韶关市武江区莞韶城一期黄沙坪创新园35栋二楼202房
国籍：CN
代理机构：广州粤高专利商标代理有限公司
更多信息请下载全文后查看。

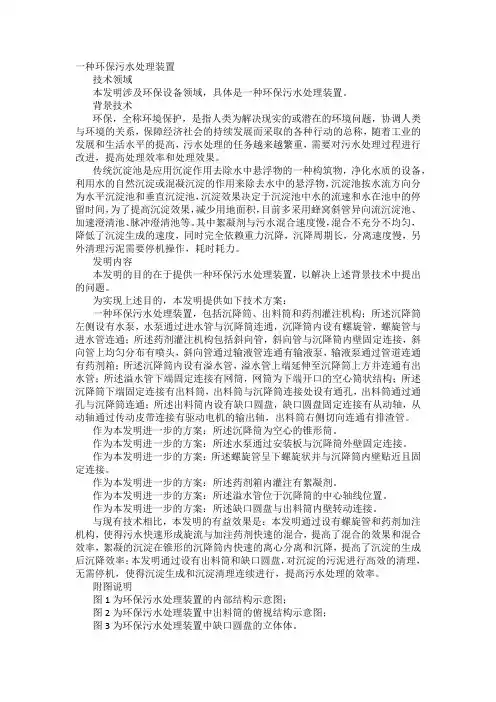

一种环保污水处理装置技术领域本发明涉及环保设备领域，具体是一种环保污水处理装置。

背景技术环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称，随着工业的发展和生活水平的提高，污水处理的任务越来越繁重，需要对污水处理过程进行改进，提高处理效率和处理效果。

传统沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备，利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，沉淀池按水流方向分为水平沉淀池和垂直沉淀池，沉淀效果决定于沉淀池中水的流速和水在池中的停留时间，为了提高沉淀效果，减少用地面积，目前多采用蜂窝斜管异向流沉淀池、加速澄清池、脉冲澄清池等。

其中絮凝剂与污水混合速度慢，混合不充分不均匀，降低了沉淀生成的速度，同时完全依赖重力沉降，沉降周期长，分离速度慢，另外清理污泥需要停机操作，耗时耗力。

发明内容本发明的目的在于提供一种环保污水处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种环保污水处理装置，包括沉降筒、出料筒和药剂灌注机构；所述沉降筒左侧设有水泵，水泵通过进水管与沉降筒连通，沉降筒内设有螺旋管，螺旋管与进水管连通；所述药剂灌注机构包括斜向管，斜向管与沉降筒内壁固定连接，斜向管上均匀分布有喷头，斜向管通过输液管连通有输液泵，输液泵通过管道连通有药剂箱；所述沉降筒内设有溢水管，溢水管上端延伸至沉降筒上方并连通有出水管；所述溢水管下端固定连接有网筒，网筒为下端开口的空心筒状结构；所述沉降筒下端固定连接有出料筒，出料筒与沉降筒连接处设有通孔，出料筒通过通孔与沉降筒连通；所述出料筒内设有缺口圆盘，缺口圆盘固定连接有从动轴，从动轴通过传动皮带连接有驱动电机的输出轴，出料筒右侧切向连通有排渣管。

作为本发明进一步的方案：所述沉降筒为空心的锥形筒。

作为本发明进一步的方案：所述水泵通过安装板与沉降筒外壁固定连接。

专利名称：一种污水处理装置专利类型：发明专利
发明人：覃源泽
申请号：CN202011202352.7申请日：20201102
公开号：CN112429837A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明公开了一种污水处理装置，涉及环保相关领域；该装置包括连接管；所述连接管三个端口分别为进水口、出水口和补料口，所述进水口、出水口和补料口处分别设有曝气机构、限位组件和补料机构，所述连接管中设污水治理球组件，所述污水治理球组件包括治理球、通孔、微生物本体和微生物载体，所述治理球为中空结构且壳壁上开设有多个通孔，所述治理球中设有微生物载体，所述微生物载体的外壁上设有微生物本体，所述治理球和微生物载体均为水可降解材料，所述治理球外径小于连接管补料口和出水口内径，大于进水口内径；能够起到边输送污水边治理污水的作用，且整体的结构简单，体积小，解决了传统污水治理所需治理场地大，耗费较多设备的问题。

申请人：合肥智慧龙机械设计有限公司
地址：230000 安徽省合肥市蜀山区甘泉路81号沃野花园商办楼B-1018
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：赵荣
更多信息请下载全文后查看。
