【CN209537036U】一体化原油污水高效精细处理装置【专利】

专利名称：一种生活污水低耗高效一体化处理装置专利类型：发明专利
发明人：郇梓堉
申请号：CN201811326538.6
申请日：20181108
公开号：CN109293162A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明公开了一种生活污水低耗高效一体化处理装置，属于污水处理技术领域，解决了现有生活污水处理设备占地面积大、设备数量多、使用复杂、污水处理效果差的问题，其技术要点是：包括一体式处理箱，一体式处理箱内部设有若干隔板，隔板将一体式处理箱内部分隔为呈S型且依次连通的固液分离池、厌氧池、前置曝气池、后置曝气池、膜过滤池和消毒池，减小的占地面积，操作流程简单、能耗低，强化了厌氧处理，并增设曝气池，进行少量短时间的曝气，降低能耗的同时，确保池中水体的好氧性，为微生物提供了适宜的生存繁殖条件，不仅结构简单，降低了设备工作电能的消耗，而且提高了污水处理效果，通过消毒过滤实现将污水内的杂质污染物去除。

申请人：郇梓堉
地址：450003 河南省郑州市金水区博颂路38号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

专利名称：一体化污水精细处理装置专利类型：实用新型专利
发明人：杨向阳,陈永兵,杨勇,杨浩申请号：CN202021378317.6
申请日：20200714
公开号：CN212559884U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一体化污水精细处理装置，包括沉淀池、好氧池、MBR池、消毒池，所述沉淀池的一侧安装有好氧池，所述好氧池的另一侧设置有MBR池，所述MBR池的另一侧设置有消毒池；所述沉淀池的内部水平安装有进水管，所述进水管的一端延伸至沉淀池外与进水端连接，所述进水管的另一端与竖直设置的导流筒连接，所述导流筒外部上端安装有溢流堰，所述溢流堰位于进水管上端，所述沉淀池的另一侧上端安装有过水管一，所述过水管一位于溢流堰上方；本实用新型工艺先进，处理精细，出水稳定，中水可回用，不需设置两个沉淀池。

安装使用方便，占地小，投资省，运行费用低。

应用广泛，生产、生活、餐饮、医疗、社区和旅游景点、宾馆等。

申请人：蚌埠市清泉环保有限责任公司
地址：233000 安徽省蚌埠市淮上区工业园长征北路978号
国籍：CN
代理机构：合肥正则元起专利代理事务所(普通合伙)
代理人：韩立峰
更多信息请下载全文后查看。

专利名称：一种废水高效处理装置专利类型：实用新型专利
发明人：孙应,任秀梅
申请号：CN201922370489.2
申请日：20191226
公开号：CN211946431U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种废水高效处理装置，包括箱体，所述箱体下端设置有曝气装置，所述箱体上端固定安装有横板，所述横板向下转动安装有转轴，所述转轴上固定安装有横向搅拌叶片，所述横板上固定安装有驱动电机，所述驱动电机的输出轴竖向向下设置且与所述转轴上端固定连接，所述箱体内还设置有纵向搅拌叶片，所述转轴通过传动机构带动所述纵向搅拌叶片转动。

本装置具有提高处理效率，加强废水与空气的接触，使用方便，成本低的优点。

申请人：重庆宏启环保科技有限公司
地址：401147 重庆市渝北区龙溪街道花卉园西四路53号碧泉花园3幢2-5-4
国籍：CN
代理机构：重庆启恒腾元专利代理事务所(普通合伙)
代理人：万建
更多信息请下载全文后查看。

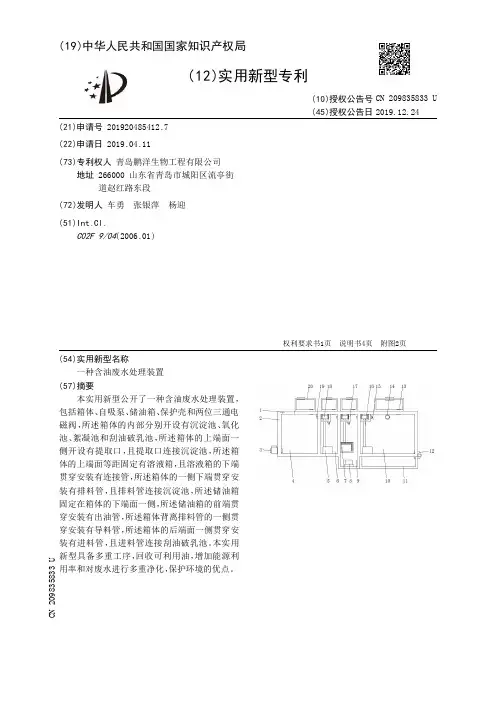

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920485412.7(22)申请日 2019.04.11(73)专利权人 青岛鹏洋生物工程有限公司地址 266000 山东省青岛市城阳区流亭街道赵红路东段(72)发明人 车勇　张银萍　杨迎　(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种含油废水处理装置(57)摘要本实用新型公开了一种含油废水处理装置，包括箱体、自吸泵、储油箱、保护壳和两位三通电磁阀，所述箱体的内部分别开设有沉淀池、氧化池、絮凝池和刮油破乳池，所述箱体的上端面一侧开设有提取口，且提取口连接沉淀池，所述箱体的上端面等距固定有溶液箱，且溶液箱的下端贯穿安装有连接管，所述箱体的一侧下端贯穿安装有排料管，且排料管连接沉淀池，所述储油箱固定在箱体的下端面一侧，所述储油箱的前端贯穿安装有出油管，所述箱体背离排料管的一侧贯穿安装有导料管，所述箱体的后端面一侧贯穿安装有进料管，且进料管连接刮油破乳池。

本实用新型具备多重工序，回收可利用油，增加能源利用率和对废水进行多重净化，保护环境的优点。

权利要求书1页 说明书4页 附图2页CN 209835833 U 2019.12.24C N 209835833U权　利　要　求　书1/1页CN 209835833 U1.一种含油废水处理装置，包括箱体（2）、自吸泵（5）、储油箱（11）、保护壳（17）和两位三通电磁阀（18），其特征在于：所述箱体（2）的内部分别开设有沉淀池（4）、氧化池（6）、絮凝池（9）和刮油破乳池（10），所述箱体（2）的上端面一侧开设有提取口（1），且提取口（1）连接沉淀池（4），所述箱体（2）的上端面等距固定有溶液箱（20），且溶液箱（20）的下端贯穿安装有连接管（13），所述箱体（2）的一侧下端贯穿安装有排料管（3），且排料管（3）连接沉淀池（4），所述储油箱（11）固定在箱体（2）的下端面一侧，所述储油箱（11）的前端贯穿安装有出油管（22），所述箱体（2）背离排料管（3）的一侧贯穿安装有导料管（12），所述箱体（2）的后端面一侧贯穿安装有进料管（14），且进料管（14）连接刮油破乳池（10），所述自吸泵（5）共设有三个，且三个自吸泵（5）分别固定在氧化池（6）、絮凝池（9）和刮油破乳池（10）内，所述自吸泵（5）的上端固定有输料管（16），且输料管（16）背离自吸泵（5）的一端固定在两位三通电磁阀（18）上，所述两位三通电磁阀（18）固定在保护壳（17）内，所述保护壳（17）的一侧嵌入安装有喷头（15），且喷头（15）与两位三通电磁阀（18）连接，所述两位三通电磁阀（18）背离喷头（15）的一侧均固定有导联管（19），且导联管（19）分别连接沉淀池（4）、氧化池（6）和絮凝池（9），所述絮凝池（9）的内部底端固定有排污泵（8），所述箱体（2）的前端面贯穿安装有排污管（21），且排污管（21）连接排污泵（8），所述箱体（2）的前端面一侧固定有控制箱（23）。

专利名称：海上油田原油油水处理装置专利类型：实用新型专利
发明人：段明,甄华锋,张强,苗志超,常大远申请号：CN201520819859.5
申请日：20151023
公开号：CN205258073U
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种海上油田原油油水处理装置，其包括与进液管连通的高效分离器，高效分离器通过第一排油管与管道混合器连通，管道混合器进口通过管路与破乳剂、除硫剂加药装置连通，管道混合器与游离水脱除器连通，游离水脱除器与高速三相分离机之间连接出油管，出油管上连接油泵和高级强化破乳器，游离水脱除器通过第二排油管至闭排罐，第二排油管与高速三相分离机连通。

本实用新型占地面积小，处理效率高，结构简单，可实现油、水、泥快速分离，使海上平台采出的原油可达标外输。

申请人：格林奥斯环境技术(北京)有限公司
地址：100028 北京市朝阳区西坝河东里18号6层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种石油化工污水生物处理装置专利类型：实用新型专利
发明人：鲍景波,范宝瑞
申请号：CN201720603027.9
申请日：20170512
公开号：CN207313357U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石油化工污水生物处理装置，包括本体、缓冲池、曝气池、有氧反应池、絮凝池和厌氧反应池，所述本体的内部顶端固定设置有缓冲池，所述缓冲池的顶端开设有污水入口，所述缓冲池的底端设置有与本体外侧连通的出泥口，所述缓冲池的底端与曝气池的顶端通过管道连通，所述曝气池固定设置在本体内部靠近缓冲池的位置，所述本体的内侧在曝气池的一侧依次设置有有氧反应池、絮凝池和厌氧反应池，所述第一水泵的进液口与曝气池的内部连通，通过在本体内设置有氧反应池、絮凝池和厌氧反应池，从而使得污水中的有机物可通过生物菌类进行消除，避免了简单的物理化学方法对污水中有机物分解处理的不彻底，经济实用。

申请人：鲍景波
地址：017000 内蒙古自治区鄂尔多斯市东胜区康巴什神华康城小区128号楼1单元602室
国籍：CN
更多信息请下载全文后查看。
