圆管柱和h型钢节点圆管柱和H型钢节点是结构工程中常用的构件，它们具有独特的特点和应用。

本文将从材料特性、结构设计以及施工等方面分析圆管柱和H型钢节点的特点和应用。

我们来看圆管柱。

圆管柱是一种具有圆形截面的柱状构件，其主要材料为钢。

圆管柱具有抗压强度高、刚度大、重量轻等优点，因此在工程中得到广泛应用。

圆管柱的设计需要考虑其承受的压力和变形情况，以确保结构的安全性和稳定性。

在施工过程中，圆管柱的连接可以采用焊接、螺栓连接等方式。

接下来，我们来介绍H型钢节点。

H型钢是一种具有H形截面的钢材，其优点是承载力强、刚度大、施工方便等。

在结构工程中，H 型钢常用于梁、柱等构件的制作。

H型钢节点是指将两根H型钢连接在一起的部分，其设计需要考虑节点的受力情况、刚度要求等。

H型钢节点的连接方式有焊接、螺栓连接等，具体选择取决于工程要求和实际情况。

圆管柱和H型钢节点在结构工程中有着广泛的应用。

首先，圆管柱常用于各种桥梁、高层建筑等工程中。

由于圆管柱具有较高的抗压能力，可以承受较大的荷载，因此在需要承受较大压力的工程中得到广泛应用。

其次，H型钢节点常用于制作梁柱节点、桁架等结构部件。

H型钢节点具有较高的强度和刚度，可以保证结构的稳定性和安全性。

在实际应用中，圆管柱和H型钢节点的设计需要考虑多个因素。

首先是荷载的计算和分析，包括静力荷载、动力荷载等。

其次是结构的稳定性和刚度要求，需要对节点进行合理的设计和计算。

最后是施工的可行性和安全性，需要考虑节点连接的施工工艺和材料的选取。

总结起来，圆管柱和H型钢节点是结构工程中常见的构件，它们具有独特的特点和应用。

圆管柱具有抗压强度高、刚度大等优点，常用于承受较大压力的工程中；H型钢节点具有承载力强、刚度大等特点，常用于制作梁柱节点、桁架等结构部件。

在设计和施工过程中，需要考虑荷载计算、节点设计和施工可行性等因素。

通过合理的设计和施工，圆管柱和H型钢节点可以发挥其优势，确保工程的安全性和稳定性。

大直径圆形柱的施工方法发布时间：2021-04-21T03:23:15.701Z 来源：《建筑学研究前沿》2021年2期作者：秦根宝1 韩呈林2 [导读]1南京市溧水区洪蓝街道水务站江苏南京 211200；2南京市江宁区江宁水务管理服务站江苏南京 211100一、背景技术建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程，它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等。

在建筑工程中，如桥墩等大直径圆柱体时，常需建设圆形柱模板，以便于大直径圆柱体的构建。

但是现在技术中大直径圆形柱在施工过程中，施工流程繁杂，不便于大直径圆形柱的快速施工，增加了施工周期，且模板搭建后不便于后续拆除操作，不便于模板的后续拆除，另外，拼接模板时，容易存在缝隙，且模板之间连接稳定性不足，影响圆形柱的搭设。

二、技术方案提供一种大直径圆形柱的施工方法，以解决上述背景技术中提出的问题。

图3圆柱模板加固的结构示意图为实现上述目的，提供如下技术方案：S1、定位放线；S2、拼装模板；S3、钢带加固；S4、校正垂直度；S5、模板加固；S6、模板上下接口位置加固；S7、模板预检；S8、浇筑混凝土；S9、拆模。

优选的，所述S1中定位放线模板安装施工前，需根据图纸及原始坐标点采用全站仪极坐标法准确定位，弹出圆柱模板的外边线和控制线，在圆柱上中下设置4道定位钢筋。

优选的，所述S2中模板拼装步骤具体包括：1）、模板在定位安装前，在搭设支架时应充分搭设及后续拆除模板时操作面； 2）、模板拼接采用企口连接，接缝严密不漏浆；3）、模板拼装前，将柱根部清理干净（钢筋焊渣及锯末），防止烂根。

检查平整度，如若达不到平整要求，用1：1水泥砂浆找平，柱截面内应凿毛、剔除松动石子及浮浆，用水冲洗干净；4）、依据定位线进行模板安装，安装模板时，当柱高超过三米，模板的上下连接处的两块模板需要错开安装，错位安装可以保证圆柱体的垂直性和整体性，并用水平固定卡将模板紧固，完成后对每根柱的紧固情况进行检查。

圆形框架柱模板缺陷原因分析及防治措施
一、现象：
圆形框架柱漏浆，有蜂窝、麻面，并易跑模。

原因分析：
1)圆形框架柱模板组合困难，柱箍制作困难，当浇筑混凝土时，侧压力大，模板接口刚度、强度皆满足不了要求，易跑模漏浆。

2)圆形框架柱下脚限位不牢，或下脚模板不严密，混凝土振捣时漏浆造成蜂窝、麻面现象。

3)混凝土浇筑分层厚度偏大，混凝土振捣时又插入下层深度过大，造成混凝土侧压力偏大，圆形柱模薄弱处漏浆。

二、预防措施：
1)圆形柱采用组合木模板易于成形，木模板以1/4圆弧分成4块，以宽100mm胶合板组合，内衬0．3厚镀锌铁皮，外托18mm 厚胶合板制作100～150mm高木箍＠200～300分布。

柱模板拼装后以50×5扁铁制成柱包箍，扁铁与L50角铁焊接，角铁上制孔，以螺丝拧紧受力。

2)圆形框架柱下脚采用定型木枋限位，采用水泥砂浆封堵空隙，在圆形框架柱下脚处将柱箍加密，确保模板有足够的刚度和强度。

3)混凝土浇筑时，按300～400mm分层，混凝土振捣时插入下层混凝土深度为50～150mm，为保证柱模刚度和强度，其外包扁铁箍间距应经过计算确定，一般不宜超过＠300mm。

三、治理方法：
拆模后立即将蜂窝、麻面、缺棱掉角处松动石子和浮浆剔除，使用水泥砂浆或108胶水泥砂浆修补找平、顺直。

预制柱的分类
预制柱是建筑工程中常用的构件，主要由钢筋混凝土制成，具有承载能力强、耐久性好、施工便捷等优点。

根据其形状和功能，预制柱可分为以下几类：
1. 矩形柱：矩形柱是最常见的预制柱之一，其截面呈矩形或正方形，具有较好的承载能力和稳定性，适用于中小型建筑工程。

2. 圆形柱：圆形柱是预制柱中另一种常见的类型，其截面呈圆形，具有优秀的承载能力和抗震性能，适用于高层建筑、桥梁等大型工程。

3. T形柱：T形柱的截面形状呈“T”字形，常用于跨度较大的建筑工程中，具有较好的承载能力和刚性。

4. H形柱：H形柱的截面形状呈“H”字形，适用于需要承载大荷载的建筑工程，如桥梁、船舶等。

5. L形柱：L形柱的截面形状呈“L”字形，适用于需要承载水平荷载和垂直荷载的建筑工程，如厂房、工业设施等。

6. Y形柱：Y形柱的截面形状呈“Y”字形，具有较好的抗震性能和承载能力，适用于高层建筑等工程。

以上是预制柱的常见分类，根据具体的建筑工程需要，可以选择不同类型的预制柱进行使用。

- 1 -。

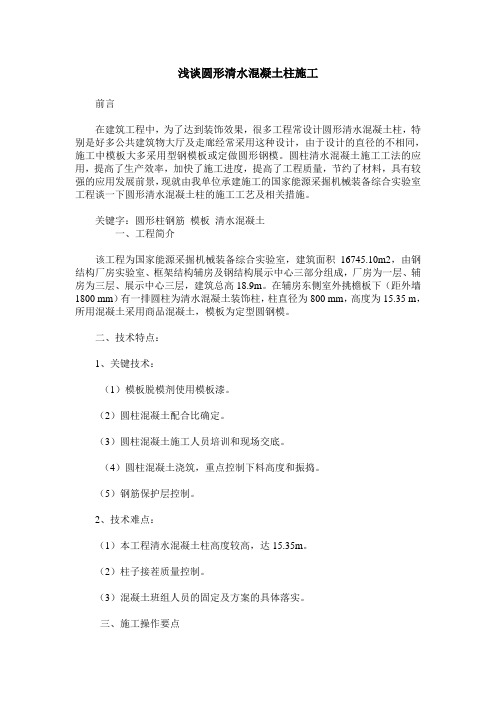

浅谈圆形清水混凝土柱施工前言在建筑工程中，为了达到装饰效果，很多工程常设计圆形清水混凝土柱，特别是好多公共建筑物大厅及走廊经常采用这种设计，由于设计的直径的不相同，施工中模板大多采用型钢模板或定做圆形钢模。

圆柱清水混凝土施工工法的应用，提高了生产效率，加快了施工进度，提高了工程质量，节约了材料，具有较强的应用发展前景，现就由我单位承建施工的国家能源采掘机械装备综合实验室工程谈一下圆形清水混凝土柱的施工工艺及相关措施。

关键字：圆形柱钢筋模板清水混凝土一、工程简介该工程为国家能源采掘机械装备综合实验室，建筑面积16745.10m2，由钢结构厂房实验室、框架结构辅房及钢结构展示中心三部分组成，厂房为一层、辅房为三层、展示中心三层，建筑总高18.9m。

在辅房东侧室外挑檐板下（距外墙1800 mm）有一排圆柱为清水混凝土装饰柱，柱直径为800 mm，高度为15.35 m，所用混凝土采用商品混凝土，模板为定型圆钢模。

二、技术特点：1、关键技术：（1）模板脱模剂使用模板漆。

（2）圆柱混凝土配合比确定。

（3）圆柱混凝土施工人员培训和现场交底。

（4）圆柱混凝土浇筑，重点控制下料高度和振捣。

（5）钢筋保护层控制。

2、技术难点：（1）本工程清水混凝土柱高度较高，达15.35m。

（2）柱子接茬质量控制。

（3）混凝土班组人员的固定及方案的具体落实。

三、施工操作要点清水混凝土的质量控制是本项目工程质量控制的重点。

施工中严格按照施工方案、施工规范、施工工艺、施工图纸、作业指导书、质量验收标准等进行施工，使工程质量始终处于良好的受控状态。

因此，项目部针对实现清水混凝土的五个关键工序（施工准备、模板工程、钢筋工程、混凝土工程、成品保护）成立了专门小组，提前编制专项方案，认真落实交底制度，确保清水混凝土的过程质量及外观效果。

1、施工准备本工程圆柱直径均为800mm ，共计13根。

本工程质量目标为省优，为了保证圆柱截面尺寸，达到清水混凝土效果，并且模板配置经济合理，经项目部研究决定采用全钢定型模板，分3段流水施工，进场后立即委托有资质的模板公司进行模板设计及加工。

圆形墩柱施工方案概述本文档旨在描述圆形墩柱的施工方案，包括工序、施工方法和质量控制等内容。

圆形墩柱是一种常见的混凝土结构，常用于桥梁、大型建筑和基础工程中。

正确的施工方法和质量控制是确保圆形墩柱结构强度和稳定性的关键。

材料准备在开始施工之前，需要准备以下材料和工具：1.混凝土：选择适合的混凝土强度等级和配方，确保质量。

2.钢筋：按照设计要求准备所需钢筋。

3.形模：选择适合圆形墩柱尺寸和形状的模板。

4.施工机械：如泵车、搅拌车等。

5.其他辅助材料和工具：如膨胀剂、水泥浆料、振动器等。

施工工序1. 模板安装1.根据设计要求，选择合适的模板，确保模板的强度和稳定性。

2.安装模板前，清理施工现场，确保平整。

3.按照设计要求安装模板，并确保模板的垂直度、水平度和位置准确。

2. 钢筋安装1.按照设计要求和图纸，钢筋预埋或按需临时支撑。

2.钢筋需要按照正确的间距和弯曲形状摆放，确保钢筋与混凝土充分结合。

3. 浇筑混凝土1.在混凝土浇注前，要确保模板的完整性和密封性，避免混凝土漏出。

2.混凝土的搅拌和运输要遵循相关规范，确保混凝土质量。

3.混凝土浇注要均匀，避免出现空洞和松散。

4.混凝土浇注过程中，要利用振动器进行震实，确保混凝土充分填满模板和钢筋间的空隙。

5.在混凝土初始硬化后，可以进行养护措施，如喷洒水泥浆料或覆盖湿布，以防止混凝土裂缝和温度变化等。

质量控制在圆形墩柱施工过程中，要进行严格的质量控制，以确保施工结果符合设计要求和技术标准。

1.混凝土试块的制作和室内试验，以确定混凝土的强度是否达到设计要求。

2.定期检查和记录混凝土浇筑厚度、密实度和温度等参数，确保施工符合要求。

3.钢筋的验收和记录，包括钢筋的尺寸、数量和质量等。

4.模板的检查和验收，确保模板的强度、稳定性和尺寸准确。

5.施工现场的环境和安全控制，确保施工条件达到要求。

结论本文档描述了圆形墩柱的施工方案，包括材料准备、施工工序和质量控制等内容。

圆钢是指截面为圆形的实心长条钢材。

其规格以直径表示，单位毫米(mm)，如“ 50mm”即表示直径为50毫米的圆钢。

棒磨机钢棒(实心圆钢)理论重量计算公式：直径(mm)Х直径
(mm)Х0.00617=kg/m。

得出结果为每米圆钢的重量，再乘以长度(m)即得出相应一根圆钢棒的重量。

举例说明：直径75mm，长5.85m的钢棒，圆钢Φ75mm(直径)×5.85m(长度)
公式：直径mm×直径mm×0.00617×长度m
计算：75×75×0.00617×5.85=203.031563kg
如果你要追根溯源这个公式怎么来的，我告诉你，就是一道初中数学题：圆柱体的体积计算=底面积*高、重量计算=体积*密度。

圆钢重量计算公式:圆钢重量=底面积X高(或长度)X材料密度=体积X材料密度
例:直径D=75mm=7.5cm 则:R=375cm 长度H=5850mm=58.5cm
查得圆钢的密度为M=7.85g/cm3
则:圆钢重量G=πR2HM=3.1415926X375X375x58.5X7.85=202.88kg
你可能会问，怎么这个数和上面公式得出的数不一致?曾经有客户也问到过这个问题，原因在于圆周率和圆钢密度，圆周率无限循环，圆钢密度通常按7.85，但实际上因为我的棒磨机磨棒用的是合金钢，所以密度稍高一丁点，仅此而已。

也可参照一下直径重量对比图。

生活中圆柱体的例子圆柱体是一种在我们生活中经常出现的几何图形，它的形态呈现出一个上下两个面都为圆形的长柱形，它广泛用于各行各业的各种应用中，下面将介绍生活中圆柱体的一些例子。

第一种圆柱体的例子是罐头。

罐头可以说是我们生活中不可或缺的一部分。

罐头是由金属铁制成的，其圆柱形的外型和紧密封闭的设计使其非常适用于储存和运输食品。

罐头中装载的食品可以在长时间内保持新鲜和储存，这是由于罐头外壳的圆柱形状可以大大提高其储存效率。

第二种圆柱体的例子是柱形桶。

柱形桶是另一个普遍存在于我们日常生活中的圆柱体应用。

它通常是由塑料或木材制成，在一些行业比如食品加工、染料生产和油漆生产中使用广泛。

柱形桶的外形和圆柱体的形状帮助保持储存在内部的物品不受损害和污染，同时也使得它们更容易进行运输和储存。

第三种圆柱体的例子是建筑材料。

混凝土柱和钢筋混凝土柱都是在建筑中另一种圆柱体应用。

这种材料可以被用来支撑建筑物的结构。

同样，圆柱体的形状使其在承受的压力时非常强大，这也使得它在建筑应用中更为普遍。

第四种圆柱体的例子是管道。

在我们的日常生活中，我们使用了很多管道来传输水、汽油、石油和天然气等物品。

很多情况下我们可以看到，这些管道都是由圆柱体塑料或金属材料制成的，圆柱体的外形可以帮助它们承担流体或气体的压力。

通过这些例子，我们可以看出圆柱体在我们的日常生活中扮演着很重要的角色。

圆柱体形状的优势在于它们可以经受大部分压力和重量，同时也在运输、储存和使用时提供了便利。

通过生活中圆柱体的例子，我们也可以看到圆柱体不仅是一个重要的几何图形，而且是我们生活的重要组成部分。

圆柱柱知识点总结关于圆柱的知识点总结如下：1. 定义：圆柱可以被定义为一个有两个平行圆形底面的几何体。

圆柱的侧面可以被描述为两个底面之间的曲面区域。

2. 圆柱的特点：圆柱的两个底面相等且平行，侧面由沿着底面的圆周运动而得到。

圆柱的高度可以被描述为两个底面间的距离。

3. 公式：圆柱的体积和表面积可以通过简单的公式来计算。

圆柱的体积公式为V=πr²h，其中r为底面半径，h为高度。

圆柱的表面积公式为A=2πr²+2πrh，其中r为底面半径，h为高度。

4. 圆柱的投影：圆柱在不同方向的投影形状也是有规律的。

在圆柱的投影中，如果光线垂直于圆柱的轴线，其投影为一个与底面相似的圆形。

如果光线平行于圆柱的轴线，其投影为一个矩形。

5. 圆柱的应用：圆柱在我们的日常生活中有很多应用。

比如在工程中，圆柱形的管道、储罐等设备经常用到；在建筑中，圆柱形的柱子、圆柱形的建筑结构也是常见的。

6. 圆柱的变形：圆柱还可以通过不同的方式进行变形。

比如通过拉伸侧面可以得到一个长方体；通过椭圆底面也可以得到一个椭圆柱等等。

7. 圆柱的切割：通过切割圆柱可以得到不同的几何体。

比如通过与底面平行的切割得到圆环；通过与底面垂直的切割得到一个圆锥等等。

8. 圆柱的应用技术：在工程制图、建筑设计、机械制造等领域，对圆柱的理解和运用是非常重要的。

比如在工程制图中，需要准确地描述和绘制出圆柱的形状和尺寸；在建筑设计中，需要考虑到圆柱结构的承重和稳定性等等。

综上所述，圆柱是一个重要的几何体，其在我们的日常生活和工作中都有广泛的应用。

了解和掌握圆柱的知识，对于我们深入理解几何学和应用数学都是非常有帮助的。

希望通过本文的总结，读者对圆柱的理解能够更加深入和全面。

混凝土柱的类型和规格一、引言混凝土柱是建筑物中承受重力荷载的主要构件之一，其重要性不言而喻。

在建筑设计中，混凝土柱的类型和规格的选择是至关重要的，它直接关系到建筑物的结构安全和稳定性。

本文将从混凝土柱的类型和规格两个方面进行详细的介绍和分析。

二、混凝土柱的类型1、按照截面形状分类（1）矩形柱：矩形柱是最常见的一种混凝土柱，其截面呈矩形形状，具有较高的强度和承载能力。

（2）圆形柱：圆形柱的截面呈圆形，具有优秀的抗震性能和承载能力，常用于高层建筑的结构设计中。

（3）多边形柱：多边形柱指的是截面呈多边形形状的混凝土柱，在建筑设计中也有一定的应用。

2、按照纵向配筋分类（1）普通柱：普通柱是指在柱的纵向没有设置箍筋的情况下所使用的柱，适用于低层建筑和小型建筑物。

（2）箍筋柱：箍筋柱是指在柱的纵向设置箍筋的情况下所使用的柱，具有较高的抗震性能和承载能力，适用于高层建筑和大型建筑物。

3、按照受力状态分类（1）受压柱：受压柱是指柱的主要受力状态为压力的柱，在建筑设计中应根据实际情况选用适当的截面形状和尺寸。

（2）受拉柱：受拉柱是指柱的主要受力状态为拉力的柱，在建筑设计中应根据实际情况选用适当的截面形状和尺寸。

三、混凝土柱的规格1、按照截面尺寸分类（1）大柱：大柱的截面尺寸一般大于400mm×400mm，适用于高层建筑和大型建筑物的结构设计中。

（2）中柱：中柱的截面尺寸一般在200mm×200mm至400mm×400mm之间，适用于中等高度和规模的建筑物。

（3）小柱：小柱的截面尺寸一般小于200mm×200mm，适用于低层建筑和小型建筑物。

2、按照配筋率分类（1）高配筋柱：高配筋柱的配筋率一般在2.5%以上，具有较高的承载能力和抗震性能，适用于高层建筑和大型建筑物。

（2）中配筋柱：中配筋柱的配筋率一般在1.5%至2.5%之间，适用于中等高度和规模的建筑物。

（3）低配筋柱：低配筋柱的配筋率一般在1.5%以下，适用于低层建筑和小型建筑物。
