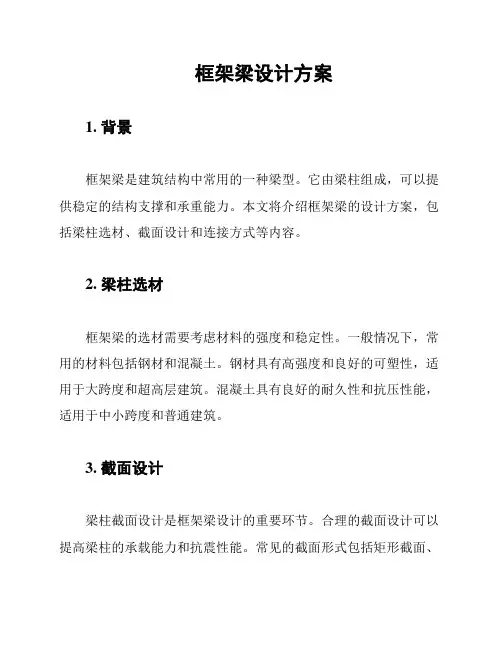

框架梁设计方案
1. 背景
框架梁是建筑结构中常用的一种梁型。
它由梁柱组成,可以提供稳定的结构支撑和承重能力。
本文将介绍框架梁的设计方案,包括梁柱选材、截面设计和连接方式等内容。
2. 梁柱选材
框架梁的选材需要考虑材料的强度和稳定性。
一般情况下,常用的材料包括钢材和混凝土。
钢材具有高强度和良好的可塑性,适用于大跨度和超高层建筑。
混凝土具有良好的耐久性和抗压性能,适用于中小跨度和普通建筑。
3. 截面设计
梁柱截面设计是框架梁设计的重要环节。
合理的截面设计可以提高梁柱的承载能力和抗震性能。
常见的截面形式包括矩形截面、
T形截面和I形截面等。
根据不同的承载要求和空间限制,选择合适的截面形式和尺寸。
4. 连接方式
框架梁的连接方式直接影响结构的整体稳定性和承载能力。
常见的连接方式包括焊接、螺栓连接和预应力等。
选取合适的连接方式需要考虑结构的设计要求、施工方便性和经济性等因素。
5. 结论
本文介绍了框架梁设计方案的几个关键要点,包括梁柱选材、截面设计和连接方式。
在实际的工程设计中,应根据具体情况综合考虑各种因素,以确保框架梁具有稳定可靠的结构性能。
注:本文所述仅为框架梁设计方案的一般原则,实际设计需要根据具体情况进行详细计算和分析。

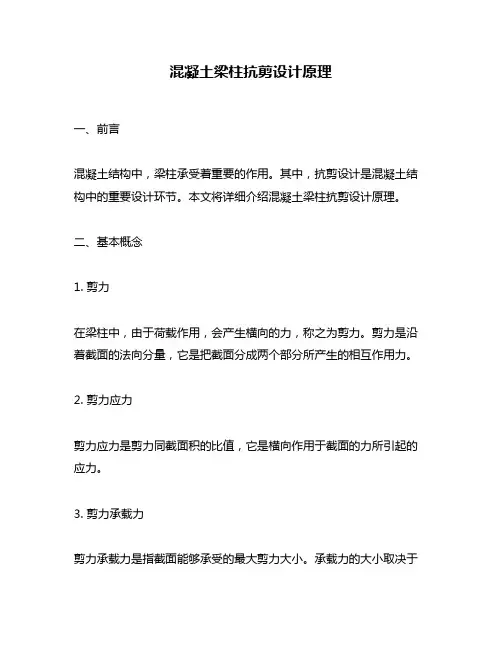

混凝土梁柱抗剪设计原理一、前言混凝土结构中,梁柱承受着重要的作用。
其中,抗剪设计是混凝土结构中的重要设计环节。
本文将详细介绍混凝土梁柱抗剪设计原理。
二、基本概念1. 剪力在梁柱中,由于荷载作用,会产生横向的力,称之为剪力。
剪力是沿着截面的法向分量,它是把截面分成两个部分所产生的相互作用力。
2. 剪力应力剪力应力是剪力同截面积的比值,它是横向作用于截面的力所引起的应力。
3. 剪力承载力剪力承载力是指截面能够承受的最大剪力大小。
承载力的大小取决于混凝土的强度和截面形状。
三、混凝土梁柱抗剪设计原理1. 抗剪设计基本原理梁柱的抗剪设计基本原理是,要求剪力承载力大于荷载所产生的剪力。
剪力承载力是根据混凝土的强度和截面形状计算得出的。
2. 剪力承载力的计算方法混凝土的剪力承载力主要有两种计算方法:传统方法和应变能方法。
(1)传统方法传统方法是指根据混凝土抗剪强度理论,采用极限平衡法计算出混凝土的剪力承载力。
剪力承载力的计算公式如下:Vc = 0.17fcu×b×d其中,Vc为混凝土的剪力承载力,fcu为混凝土的抗压强度,b为截面的宽度,d为截面的有效高度(减去钢筋直径的一半)。
(2)应变能方法应变能方法是指根据混凝土的应变能理论,采用变形平衡法计算出混凝土的剪力承载力。
应变能方法的剪力承载力计算公式如下:Vc = α×Vc1+Vc2其中,α为调整系数,Vc1为混凝土的剪力承载力,Vc2为钢筋的剪力承载力。
3. 设计中的注意事项在梁柱的抗剪设计中,需要注意以下几点:(1)混凝土梁柱的剪力承载力通常比较大,因此在设计中应尽可能充分利用混凝土的剪力承载力。
(2)在梁柱的设计中,应尽可能使剪力的传递路径短,以减小剪力的影响。
(3)在设计中应充分考虑混凝土的变形能力,以保证结构的稳定性和安全性。
四、总结混凝土梁柱抗剪设计是混凝土结构设计中的重要环节。
在设计中,需要充分考虑混凝土的强度和形状,以确定剪力承载力的大小。
一、面、尺寸的调整设计人员根据教科书建议的梁、柱截面尺寸的取值范围,结合自己的经验先对所有构件的大小初步确定一个尺寸。
此时须注意尽可能使柱的线刚度与梁的线刚度的比值大于1.这是为了实现在罕遇地震作用下,让梁端形成塑性铰时,柱端仍可处于非弹性工作状态而没有屈服,但节点还处于弹性工作阶段的目的。
即“强柱弱梁强节点”。
将初步确定的尺寸输入计算机进行试算,一般可得到下述三种结果:1)部分梁柱仅为构造配筋。
此时可根据电算显示的梁的裂缝宽度和柱的轴压比大小,适当减小梁、柱的截面尺寸再试算。
2)部分梁显示超筋或裂缝宽度>0.3mm,部分柱的轴压比超限或配筋过大(试算时可控制柱的配筋率不大于3%)。
此时可适当放大这部分梁、柱的截面尺寸再试算。
3)梁、柱的截面尺寸均合适,勿需调整,此时要进一步观察梁、柱的配筋率是否合适。
二、梁、柱的适宜配筋率原则:掌握配筋率“适中”为宜。
这个“适中”指在规范规定的区域内取中间段,其值约相当于定额含钢量。
规范规定框架梁的纵向受拉钢筋最小配筋率为0.2%,最大配筋率为2.5%;框架柱的纵向钢筋配筋率区间为0.6%~5%。
建议:对于框架梁,其纵向受拉钢筋的配筋率取0.4%-1.5%较适宜。
对于框架柱,其全部纵向受力钢筋的配筋率取1%~3%较适宜。
梁、柱配筋率的上限在试算在试算阶段宜留有一定余地,因为下一部梁、柱配筋的调整还需要一定空间。
三、框架梁配筋的调整框架梁显示的配筋是梁按强度计算的配筋量,调整的目的是解决梁的裂缝宽度超限和“强剪弱弯”的问题。
(一)缝宽度超限问题在配筋率一定时,选用小直径的钢筋可以增加混凝土的握裹面积、减少梁的裂缝宽度。
增大配筋率是减小梁裂缝宽度的直接方法。
提高混凝土的强度等级,亦可减小梁的裂缝宽度,但影响较小。
设计人如不注意框架梁的裂缝宽度是否超限即出施工图,这样的图纸存在有不符合规范的缺陷。
仔细检查梁的裂缝宽度,如果改用小直径的钢筋后梁的裂缝宽度仍然超限,就要增加梁的配筋或加大梁的截面尺寸,调整至满足规范要求。

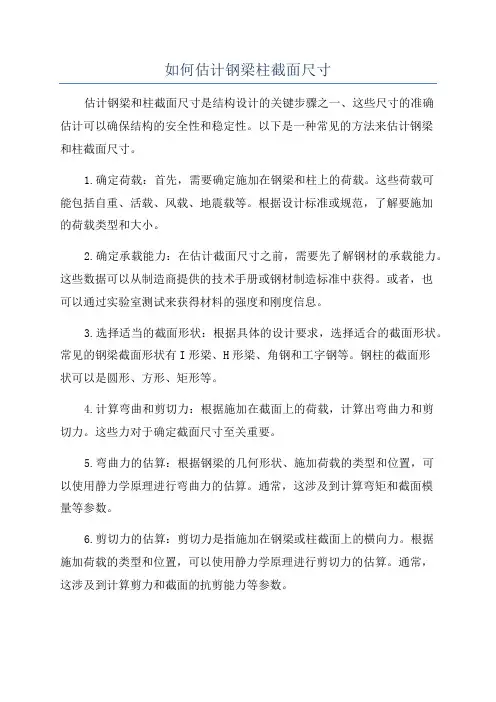

如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是结构设计的关键步骤之一、这些尺寸的准确估计可以确保结构的安全性和稳定性。
以下是一种常见的方法来估计钢梁和柱截面尺寸。
1.确定荷载:首先,需要确定施加在钢梁和柱上的荷载。
这些荷载可能包括自重、活载、风载、地震载等。
根据设计标准或规范,了解要施加的荷载类型和大小。
2.确定承载能力:在估计截面尺寸之前,需要先了解钢材的承载能力。
这些数据可以从制造商提供的技术手册或钢材制造标准中获得。
或者,也可以通过实验室测试来获得材料的强度和刚度信息。
3.选择适当的截面形状:根据具体的设计要求,选择适合的截面形状。
常见的钢梁截面形状有I形梁、H形梁、角钢和工字钢等。
钢柱的截面形状可以是圆形、方形、矩形等。
4.计算弯曲和剪切力:根据施加在截面上的荷载,计算出弯曲力和剪切力。
这些力对于确定截面尺寸至关重要。
5.弯曲力的估算:根据钢梁的几何形状、施加荷载的类型和位置,可以使用静力学原理进行弯曲力的估算。
通常,这涉及到计算弯矩和截面模量等参数。
6.剪切力的估算:剪切力是指施加在钢梁或柱截面上的横向力。
根据施加荷载的类型和位置,可以使用静力学原理进行剪切力的估算。
通常,这涉及到计算剪力和截面的抗剪能力等参数。
7.估计截面尺寸:根据已知的荷载类型、承载能力、弯曲力和剪切力,可以通过代数和几何的方法估计钢梁和柱的截面尺寸。
此过程通常涉及将计算出的力和截面特性相匹配,以获得适当的截面尺寸。
8.考虑设计标准和规范:在估计截面尺寸的过程中,需要考虑适用的设计标准和规范。
这些标准和规范可以提供对截面尺寸的最小要求,以确保结构的安全性和稳定性。
9.优化设计:一旦估计出初步的截面尺寸,可以对设计进行优化。
这可以包括调整截面尺寸,增加材料的使用效率,从而减少结构的重量和成本。
总之,估计钢梁和柱截面尺寸是一项复杂的任务,需要综合考虑材料的强度和刚度、施加的荷载、几何形状以及适用的设计标准和规范等因素。
最终的截面尺寸选择需要确保结构的安全性、稳定性和经济性。
建筑工程中的梁柱设计规范要求在建筑工程中,梁柱是承载结构的重要组成部分,其设计规范要求对于建筑的安全性和稳定性至关重要。
本文将介绍建筑工程中梁柱设计的基本原则,以及相关的规范要求,帮助读者了解梁柱设计的重要性和规范要求。
一、梁柱设计的基本原则1. 承载能力:梁柱的设计要能满足建筑物所承受的荷载,包括垂直荷载和水平荷载。
垂直荷载包括自重、使用荷载和附加荷载,水平荷载包括风荷载和地震荷载。
梁柱的截面尺寸和钢筋的配筋量应根据荷载计算确定。
2. 刚度和稳定性:梁柱的设计要保证足够的刚度和稳定性,以防止结构的挠度过大和失稳。
在计算梁柱的截面尺寸和配筋时,需考虑结构在使用过程中的挠度限值和稳定性要求。
3. 施工性和经济性:梁柱的设计应尽可能考虑到施工的方便性和经济性。
采用标准截面形状和合理的配筋方式,可简化施工过程并降低成本。
二、梁柱设计规范要求1. 截面尺寸:梁柱的截面尺寸应根据计算荷载和材料特性确定。
一般情况下,梁柱的截面尺寸应满足静力平衡条件,并考虑到挠度和稳定性的要求。
国家相关规范对不同类型的建筑物给出了截面尺寸的要求。
2. 钢筋配筋:梁柱的钢筋配筋应满足承载和刚度的要求。
钢筋的布置应符合构造的力学要求,避免出现应力集中和脆性破坏。
国家相关规范对钢筋的最小配筋率、受压区的配筋要求等进行了规定。
3. 抗震设计:梁柱在抗震设计中有着重要的作用。
在地震区域,梁柱的设计应满足地震荷载的要求,并采取相应的抗震措施,如设立剪力墙、设置抗震支撑等。
国家相关规范对抗震设计提出了具体的要求。
4. 保护层厚度:梁柱的混凝土保护层是为了防止钢筋腐蚀和提高结构耐火性能而设置的。
国家相关规范对梁柱的保护层厚度有明确的要求,以保证结构的安全和耐久性。
总结:梁柱设计在建筑工程中起着至关重要的作用,其合理的设计是确保建筑物安全稳定的基础。
合理选择截面尺寸、钢筋配筋及保护层厚度,并满足抗震设计要求,能够有效提高梁柱的承载能力和稳定性。

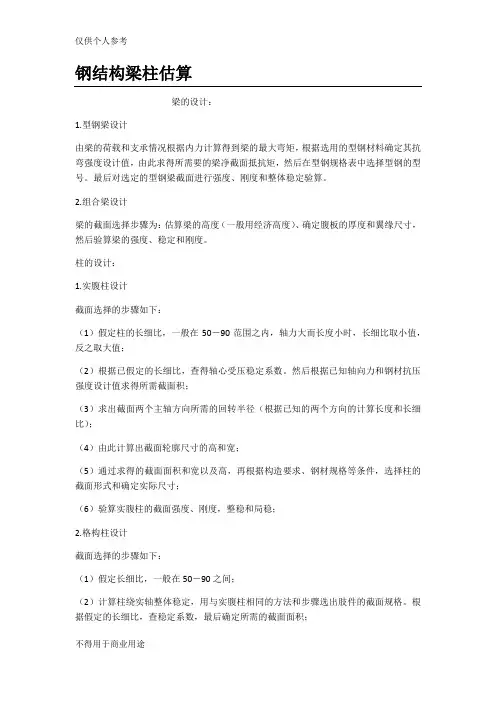

钢结构梁柱估算梁的设计:1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩,根据选用的型钢材料确定其抗弯强度设计值,由此求得所需要的梁净截面抵抗矩,然后在型钢规格表中选择型钢的型号。
最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。
2.组合梁设计梁的截面选择步骤为:估算梁的高度(一般用经济高度)、确定腹板的厚度和翼缘尺寸,然后验算梁的强度、稳定和刚度。
柱的设计:1.实腹柱设计截面选择的步骤如下:(1)假定柱的长细比,一般在50―90范围之内,轴力大而长度小时,长细比取小值,反之取大值;(2)根据已假定的长细比,查得轴心受压稳定系数。
然后根据已知轴向力和钢材抗压强度设计值求得所需截面积;(3)求出截面两个主轴方向所需的回转半径(根据已知的两个方向的计算长度和长细比);(4)由此计算出截面轮廓尺寸的高和宽;(5)通过求得的截面面积和宽以及高,再根据构造要求、钢材规格等条件,选择柱的截面形式和确定实际尺寸;(6)验算实腹柱的截面强度、刚度,整稳和局稳;2.格构柱设计截面选择的步骤如下:(1)假定长细比,一般在50―90之间;(2)计算柱绕实轴整体稳定,用与实腹柱相同的方法和步骤选出肢件的截面规格。
根据假定的长细比,查稳定系数,最后确定所需的截面面积;(3)计算所需回转半径;(4)算出截面轮廓尺寸宽度和高度;(5)计算虚轴长细比;通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。
(6)强度、刚度和整稳验算;(7)缀条设计和缀板设计;回转半径就是惯性半径。
定义:任意形状截面的面积为A,则图形对y轴和z轴的惯性半径分别为iy=sqrt(Iy/A),iz=sqrt(Iz/A).特征:惯性半径是对某一坐标轴定义的;惯性半径的量纲为长度的一次方,单位为M;惯性半径的值恒为正。
用处:1,惯性矩Ix,回转半径ix=sqrt(Ix/A),长细比λx=lox/ix,截面验算:局部稳定b/t=(10+0.1λ)sqrt(235/fy);h0/tw=(25+0.5λ)sqrt(235/fy).2,知道了柱子的轴力和计算长度-假定长细比初步估计截面-选定截面计算长细比,回转半径惯性矩等-截面验算。

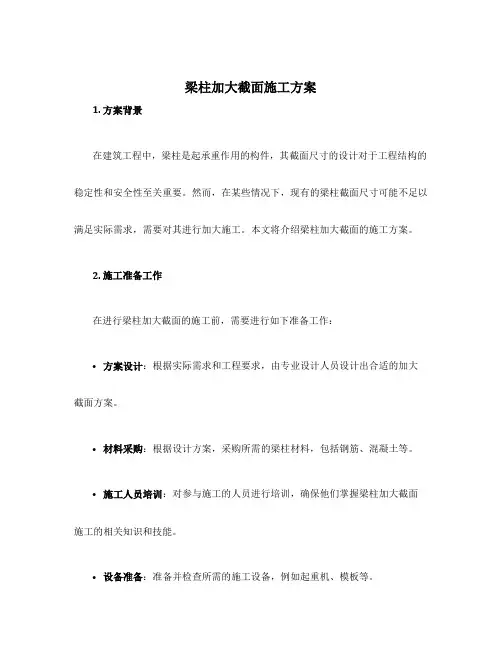

梁柱加大截面施工方案1. 方案背景在建筑工程中,梁柱是起承重作用的构件,其截面尺寸的设计对于工程结构的稳定性和安全性至关重要。
然而,在某些情况下,现有的梁柱截面尺寸可能不足以满足实际需求,需要对其进行加大施工。
本文将介绍梁柱加大截面的施工方案。
2. 施工准备工作在进行梁柱加大截面的施工前,需要进行如下准备工作:•方案设计:根据实际需求和工程要求,由专业设计人员设计出合适的加大截面方案。
•材料采购:根据设计方案,采购所需的梁柱材料,包括钢筋、混凝土等。
•施工人员培训:对参与施工的人员进行培训,确保他们掌握梁柱加大截面施工的相关知识和技能。
•设备准备:准备并检查所需的施工设备,例如起重机、模板等。
3. 施工步骤梁柱加大截面的施工过程一般包括以下步骤:步骤1:拆除原有梁柱首先,需要拆除原有的梁柱部分。
这一步骤需要小心操作,以免对周围结构造成不良影响。
施工人员应按照设计方案和工程要求,采取适当的拆除方法,例如使用切割机、钻孔机等工具。
步骤2:加固原有结构在拆除原有梁柱后,需要加固原有结构,以保证整体的稳定性。
加固方法可以根据具体情况而定,例如使用钢板、钢筋等材料加固。
步骤3:安装模板在加固完原有结构后,需要安装模板,用于浇筑新的梁柱截面。
模板的选择应符合设计要求,并确保模板的稳定和密封性。
步骤4:浇筑混凝土安装好模板后,可以进行混凝土的浇筑工作。
施工人员应根据设计方案,采取适当的混凝土施工工艺,确保混凝土的浇筑质量。
步骤5:养护和检查混凝土浇筑完毕后,需要对其进行养护和检查。
施工人员应按照规定的养护措施,对混凝土进行保温、湿润等处理,以确保其强度和耐久性。
4. 安全注意事项在进行梁柱加大截面的施工过程中,需要注意以下安全事项:•施工人员应正确使用施工设备,严禁擅自改动设备结构或使用不合格设备。
•施工现场应设置明显的警示标识,以提醒人员注意安全。
•施工人员应穿戴好个人防护装备,如安全帽、防护眼镜、手套等。

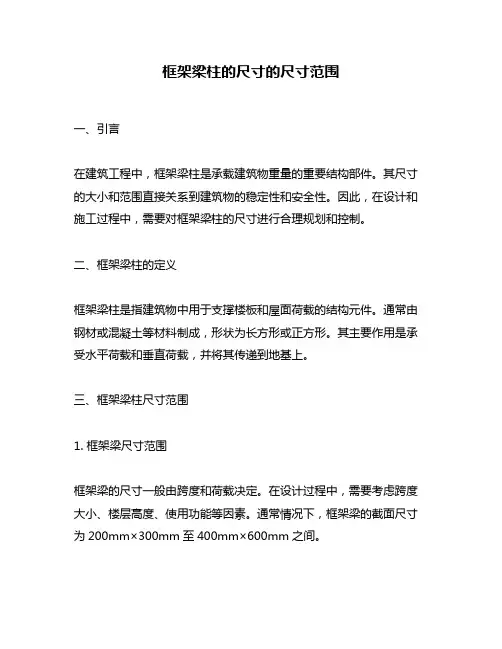

框架梁柱的尺寸的尺寸范围一、引言在建筑工程中,框架梁柱是承载建筑物重量的重要结构部件。
其尺寸的大小和范围直接关系到建筑物的稳定性和安全性。
因此,在设计和施工过程中,需要对框架梁柱的尺寸进行合理规划和控制。
二、框架梁柱的定义框架梁柱是指建筑物中用于支撑楼板和屋面荷载的结构元件。
通常由钢材或混凝土等材料制成,形状为长方形或正方形。
其主要作用是承受水平荷载和垂直荷载,并将其传递到地基上。
三、框架梁柱尺寸范围1. 框架梁尺寸范围框架梁的尺寸一般由跨度和荷载决定。
在设计过程中,需要考虑跨度大小、楼层高度、使用功能等因素。
通常情况下,框架梁的截面尺寸为200mm×300mm至400mm×600mm之间。
2. 框架柱尺寸范围框架柱的尺寸也由跨度和荷载决定。
在设计过程中,需要考虑楼层高度、使用功能、地震等因素。
通常情况下,框架柱的截面尺寸为300mm×300mm至600mm×600mm之间。
3. 框架梁柱连接节点尺寸范围框架梁柱连接节点是框架结构中重要的组成部分,其尺寸大小直接关系到节点的强度和稳定性。
在设计过程中,需要考虑节点受力情况、材料特性等因素。
通常情况下,框架梁柱连接节点的尺寸为100mm×100mm至200mm×200mm之间。
四、框架梁柱尺寸的控制1. 跨度大小的控制跨度是决定框架梁柱尺寸大小的重要因素之一。
在设计过程中,应根据建筑物使用功能和荷载情况合理控制跨度大小,并选择适当的截面形状和材料。
2. 荷载大小的控制荷载是影响框架梁柱尺寸大小的另一个重要因素。
在设计过程中,应根据建筑物使用功能和荷载情况合理控制荷载大小,并选择适当的截面形状和材料。
3. 材料特性的控制框架梁柱的材料特性也是影响尺寸大小的重要因素之一。
在设计过程中,应根据建筑物使用功能和受力情况选择适当的材料,并进行合理规划和控制。
五、结论框架梁柱是建筑物中重要的结构部件,其尺寸大小直接关系到建筑物的稳定性和安全性。

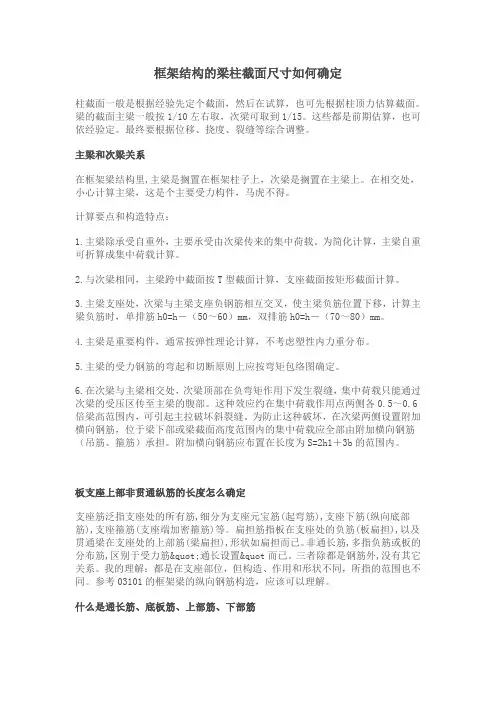

框架结构的梁柱截面尺寸如何确定柱截面一般是根据经验先定个截面,然后在试算,也可先根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取,次梁可取到1/15。
这些都是前期估算,也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上,次梁是搁置在主梁上。
在相交处,小心计算主梁,这是个主要受力构件,马虎不得。
计算要点和构造特点:1.主梁除承受自重外,主要承受由次梁传来的集中荷载。
为简化计算,主梁自重可折算成集中荷载计算。
2.与次梁相同,主梁跨中截面按T型截面计算,支座截面按矩形截面计算。
3.主梁支座处,次梁与主梁支座负钢筋相互交叉,使主梁负筋位置下移,计算主梁负筋时,单排筋h0=h-(50~60)mm,双排筋h0=h-(70~80)mm。
4.主梁是重要构件,通常按弹性理论计算,不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处,次梁顶部在负弯矩作用下发生裂缝,集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5~0.6倍梁高范围内,可引起主拉破坏斜裂缝。
为防止这种破坏,在次梁两侧设置附加横向钢筋,位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋(吊筋、箍筋)承担。
附加横向钢筋应布置在长度为S=2h1+3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。
三者除都是钢筋外,没有其它关系。
我的理解:都是在支座部位,但构造、作用和形状不同,所指的范围也不同。
参考03101的框架梁的纵向钢筋构造,应该可以理解。
粱、柱、板截面取值原则:一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm,但工程中一般框架柱截面高、宽均不小于400mm。
二、粱 1、框架粱(1)、粱宽一般取250mm、300mm、350mm(2)、粱高取跨度的1/10-1/13次粱(1)、宽度为200mm、250mm(2)、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有:250、300、…、750、800、900、1000。
常用的梁宽有:120、150、180、200、220、250、300、以50的模数递增。
现浇结构中,一般主梁至少应比次梁高出50mm,如主梁下部钢筋为双层配置,或附加横向钢筋采用吊筋时,应高出100mm 。
经济跨度:板:1.7-2.7m,主梁:5-8m,次梁:4-6m。
粱截面尺寸取值原则:序号构件种类简支多跨连续悬臂说明1. 次梁现浇整体肋形梁2. 主梁现浇整体肋形梁3. 独立梁4. 框架梁现浇整体式框架梁5. 框架梁装配整体式或装配式框架梁6. 框架扁梁现浇整体式钢筋混凝土框架扁梁7. 框架扁梁预应力混凝土框架扁梁三、板在一般荷载下,板厚度取板跨的1/36-1/45左右,但不小于100mm(个别房间也不应小于80mm)。
板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注:板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸(1)、梁截面高度主梁取:1/8---1/14 次梁取:1/8---1/12 [来自《混凝土结构》P266]现浇式~装配式~(为梁的计算跨度,当梁上较大荷载设备时,还可以加大,但不宜大于净跨的1/4)(2)、梁截面高度~且宜≥200mm二、柱的截面尺寸理论一:柱截面尺寸的确定方法,一般是根据柱的轴向压力设计值估算,建议式中: A—柱的截面面积;—混凝土轴心抗压强度设计值N—柱轴压力设计值,可按该柱负荷面积大小,根据竖向荷载的经验数据估算;根据设计经验,民用建筑多层框架结构的竖向荷载标准值(恒+活)平均为14kN/m²左右。
如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是设计和建造建筑结构中的重要部分。
正确的估计可以确保结构的强度和稳定性,而错误的估计可能导致结构不安全。
下面将介绍一种常见的方法来估计钢梁和柱截面尺寸。
1.确定设计荷载:首先需要确定结构所承受的设计荷载,包括活载和静载。
活载通常是指可变荷载,如人员、家具、设备等。
静载是指恒定荷载,如自重、地震和风力等。
通过分析建筑的用途、材料和地理位置,可以确定设计荷载的具体数值。
2.确定截面尺寸:根据设计荷载,可以利用结构力学理论计算截面的弯矩、剪力和轴向力。
根据这些计算结果和相关的安全系数,可以确定梁和柱的截面尺寸。
3.弯矩计算:钢梁和柱在受到外力作用时会产生弯矩。
弯矩的大小取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件,可以通过结构分析计算得到弯矩的数值。
4.剪力计算:钢梁和柱在受到外力作用时也会产生剪力。
剪力的大小也取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件,可以通过结构分析计算得到剪力的数值。
5.轴向力计算:柱子通常会受到轴向拉力或压力的作用。
轴向力的大小取决于荷载的大小和分布。
利用柱子的几何形状、材料性质和边界条件,可以通过结构分析计算得到轴向力的数值。
6.选择合适的截面形状:根据弯矩、剪力和轴向力的计算结果,可以确定所需的截面形状,例如I型梁、H型柱等。
截面形状的选择应该满足结构的安全性和经济性要求。
7.根据截面形状计算截面尺寸:一旦确定了截面形状,就可以计算出所需的截面尺寸,如宽度、高度、厚度等。
这些尺寸应符合截面形状的标准规范和代码要求。
8.考虑构造限制:在确定截面尺寸时,还需要考虑施工的可行性和经济性。
例如,一些尺寸可能过大或过小,导致施工困难或浪费材料。
最后需要指出的是,估计钢梁和柱截面尺寸是一个复杂的过程。
需要结合结构力学理论、材料性质以及相关的建筑规范和代码进行综合考虑。
此外,建议在进行估计时寻求专业工程师的帮助和意见,以确保结构的安全和可靠性。
混凝土梁柱设计规范一、前言混凝土结构在建筑工程中占有重要的地位,混凝土梁柱作为混凝土结构的重要组成部分,其设计规范非常关键。
本文将从混凝土梁柱的基本原理、设计要求、设计方法、施工要求等方面进行详细的阐述。
二、基本原理混凝土梁柱作为结构的承重构件,需要承受水平和垂直荷载。
其基本原理是通过梁柱的受力分析,确定其截面尺寸和钢筋配筋,使其能够满足结构的强度和刚度要求。
在设计过程中,需要考虑多种因素,如荷载、钢筋的强度和数量、混凝土的强度等。
三、设计要求1.强度要求混凝土梁柱的强度应满足以下要求:(1)承载力要求:混凝土梁柱在荷载作用下,应满足强度和稳定性要求,确保不会发生破坏。
(2)变形要求:混凝土梁柱在荷载作用下,应满足变形要求,确保结构不会产生过大的变形。
2.刚度要求混凝土梁柱的刚度应满足以下要求:(1)挠度要求:混凝土梁柱在荷载作用下,应满足挠度要求,确保结构不会产生过大的挠度。
(2)稳定性要求:混凝土梁柱在荷载作用下,应满足稳定性要求,确保结构不会产生失稳现象。
四、设计方法在混凝土梁柱的设计中,常用的方法有荷载法、弯矩法、抗剪法、弯曲和剪切耦合等方法。
下面分别介绍这些方法的设计要点。
1.荷载法荷载法是指按照结构所承受荷载的作用方式和大小来确定梁柱的截面尺寸和钢筋配筋。
该方法适用于受力形式和荷载比较简单的结构。
2.弯矩法弯矩法是指按照结构所受弯矩的大小和形式来确定梁柱的截面尺寸和钢筋配筋。
该方法适用于受力形式较为复杂的结构。
3.抗剪法抗剪法是指按照结构所受剪力的大小和形式来确定梁柱的截面尺寸和钢筋配筋。
该方法适用于受力形式以剪力为主的结构。
4.弯曲和剪切耦合弯曲和剪切耦合是指在设计过程中同时考虑弯曲和剪切的影响,确定梁柱的截面尺寸和钢筋配筋。
该方法适用于受力形式比较复杂,同时受弯曲和剪切作用的结构。
五、施工要求混凝土梁柱的施工要求非常重要,直接关系到结构的强度和稳定性。
在施工过程中,需要注意以下几点:1.混凝土的配合比应符合设计要求,严格按照施工方案进行施工。
混凝土梁柱结构设计规范一、前言混凝土结构设计规范体系是指各种混凝土结构设计规范的体系,包括本国制定的混凝土结构设计规范、国外制定的混凝土结构设计规范以及国际标准组织(ISO)制定的混凝土结构设计规范等。
本文将从混凝土梁柱结构的设计规范方面进行详细探讨。
二、混凝土梁柱结构设计规范的总体要求1. 设计原则混凝土梁柱结构设计应满足以下原则:(1)经济合理;(2)安全可靠;(3)适用于设计条件和使用要求;(4)符合构造法规。
2. 设计基本要求混凝土梁柱结构设计应满足以下基本要求:(1)结构的受力性能应满足规定的要求;(2)结构的变形不应影响使用功能和外观;(3)结构的施工和维修应便利;(4)结构的抗震性能应满足规定的要求。
三、混凝土梁柱结构设计的荷载及荷载组合1. 设计荷载混凝土梁柱结构的设计荷载包括永久荷载和可变荷载。
永久荷载包括自重、设备、固定家具、墙体、楼板等,其中自重荷载应根据材料密度和厚度计算;设备和固定家具应按其重量计算;墙体和楼板应按其面积计算。
可变荷载包括人员、家具、雪、风压、地震等,其中人员和家具应按规定的单位面积荷载计算;雪、风压和地震应按规定的荷载计算。
2. 荷载组合混凝土梁柱结构的荷载组合应满足以下要求:(1)在设计的使用寿命内,结构应能承受所有可能出现的荷载组合;(2)荷载组合应按规定的系数进行组合;(3)荷载组合应考虑施工和维修荷载的影响。
四、混凝土梁柱结构的受力分析1. 结构的受力分析应满足以下要求:(1)结构的受力分析应按规定的荷载组合进行;(2)结构的受力分析应考虑结构的初始缺陷和使用寿命内可能出现的缺陷;(3)结构的受力分析应考虑结构的变形和位移。
2. 结构的受力分析方法(1)弹性分析法弹性分析法是指在结构受力状态下,结构的变形和应力分布仍满足线弹性假设的分析方法。
弹性分析法适用于结构刚度大、荷载比较小的情况。
(2)弹塑性分析法弹塑性分析法是指在结构受力状态下,结构的变形和应力分布已超过线弹性假设的分析方法。
框架结构的梁柱截面尺寸如何确定?看完就会!根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取,次梁可取到1/15。
这些都是前期估算,也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上,次梁是搁置在主梁上。
在相交处,小心计算主梁,这是个主要受力构件,马虎不得。
计算要点和构造特点:1.主梁除承受自重外,主要承受由次梁传来的集中荷载。
为简化计算,主梁自重可折算成集中荷载计算。
2.与次梁相同,主梁跨中截面按T型截面计算,支座截面按矩形截面计算。
3.主梁支座处,次梁与主梁支座负钢筋相互交叉,使主梁负筋位置下移,计算主梁负筋时,单排筋h0=h-(50~60)mm,双排筋h0=h-(70~80)mm。
4.主梁是重要构件,通常按弹性理论计算,不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处,次梁顶部在负弯矩作用下发生裂缝,集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5~0.6倍梁高范围内,可引起主拉破坏斜裂缝。
为防止这种破坏,在次梁两侧设置附加横向钢筋,位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋(吊筋、箍筋)承担。
附加横向钢筋应布置在长度为S=2h1+3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋通长设置而已。
三者除都是钢筋外,没有其它关系。
我的理解:都是在支座部位,但构造、作用和形状不同,所指的范围也不同。
参考03101的框架梁的纵向钢筋构造,应该可以理解。
什么是通长筋、底板筋、上部筋、下部筋通长筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。
第5章 截面设计 5.1 框架梁 材料:1层用C35 2-7层及屋顶间用C30。 表5-1 框架梁纵向钢筋计算表 层 次 截 面 实配钢筋 (%)
八 层
支座
-92.53 0.006 461 504 414(615) 0.82 0.37
-76.03 <0 461 414 414(615) 0.82 0.37 跨间 45.91 0.006 237 314(461) 0.28 -30.36 <0 461 272 414(615) 0.82 0.58
跨间 28.61 0.02 226 314(461) 0.43
四 层
支座
-237.98 0.012 1256 1296.2 520(1570) 0.8 0.94
-207.17 <0 1256 1128.4 520(1570) 0.8 0.94 跨间 97.73 0.012 473.54 420(1256) 0.75 -106.94 <0 1256 1198.21 520(1570) 0.8 1.26
跨间 133.72 0.012 1105.6 420(1256) 1.18
一 层
支
座
-266.29 0.02 1256 1450.38 520(1570) 0.8 0.81
-241.12 <0 1256 1313.29 520(1570) 0.8 0.81 跨间 153.39 0.017 783.45 420(1256) 0.65 -139.87 <0 1520 1253.31 520(1570) 0.97 1.26
跨间 174.14 0.103 1436.01 422(1520) 1.22 表5-2 框架梁箍筋计算表
层次 截 面
实配箍筋()
加密区() 非加密区() 8 72.14 595.24> -0.67 <0 双肢8@100 (1.01) 双肢8@150
(0.224)
31.45 380.74> -0.67 <0 双肢8@100 (1.01) 双肢8@100 (0.337)
4 156.21 595.24> -0.67 <0 双肢8@100 (1.01) 双肢8@150 (0.224)
101.2 380.74> -0.67 <0 三肢10@100 (2.36) 三肢10@100 (0.787)
1 177.98 810.99> -0.85 <0 四肢8@100 (2.01) 四肢8@150 (0.383)
131.38 518.74> -0.85 <0 四肢10@100 (3.41) 四肢10@100 (0.974)
备注:,其中为梁宽,为箍筋间距。
5.1.1 梁的正截面的受弯承载力计算[6] 第1层AB跨梁的正截面受弯承载力计算,从框架梁内力组合表中分别选出AB跨跨间截面及支座截面的最不利内力,并将支座中心处的弯矩换算为支座边缘控制截面的弯矩进行配筋计算。
支座弯矩:
跨间弯矩取控制截面,即支座边缘处的正弯矩,由表2.32,可求得相应的剪力: = 支座边缘处的弯矩:
当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。 翼缘计算宽度当按跨度考虑时,= = =2.4m=2400;
按梁间距考虑时,; 按翼缘厚度考虑时,,。 根据取以上三者中最小值的要求,最后取=1790mm。
梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×16.7×1790×120×(555-120/2) =1775.64>153.39 属第一类 T型截面。
< 实配钢筋420(=1256 mm2) =1256/(350×555)=0.65﹪>0.25﹪, 满足要求。=1256mm2, 计算相应的受拉钢筋面积,即支座A上部
=
=0.02<==0.16 说明足够,且达不到屈服。可近似取 = 实配钢筋520(=1570 mm2) 支座上部:
===1313.29 mm2
实配钢筋520(=1256 mm2),>,满足要求。 第1层BC跨支座弯矩由于小于AB跨,配筋则与AB跨相同: 跨间弯矩取控制截面 当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。
翼缘计算宽度= = =0.8m=800㎜ =400-45=355㎜ 梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×16.7×800×120×(355-120/2) =472.94 >174.14 属第一类 T型截面。
=174.14×/(1.0×16.7×800×)=0.103
查表=0.109 =0.109×1.0×16.7×800×355/360=1436 mm2 实配钢筋422(=1520 mm2) =1520/(350×355)>0.25﹪,满足要求。 第4层AB跨支座弯矩:
跨间弯矩取控制截面,即支座边缘处的正弯矩,由表2.32,可求得相应的剪力: =
支座边缘处的弯矩:
当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。 翼缘计算宽度当按跨度考虑时,= = =2.4m=2400;
按梁间距考虑时,; 按翼缘厚度考虑时,,。 根据取以上三者中最小值的要求,最后取=1740mm。
梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×14.3×1740×120×(555-120/2) =1463.06>97.73 属第一类 T型截面。
< 实配钢筋420(=1256 mm2) =1256/(350×555)=0.65﹪>0.25﹪, 满足要求。=1256mm2, 计算相应的受拉钢筋面积,即支座A上部
=
=0.006<==0.16 说明足够,且达不到屈服。可近似取 = 实配钢筋520(=1570 mm2) 支座上部:
===1128.38 mm2
实配钢筋520(=1256 mm2),>,满足要求。 第4层BC跨支座弯矩由于小于AB跨,配筋则与AB跨相同。 跨间弯矩取控制截面 当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。
翼缘计算宽度= = =0.8m=800㎜ =400-45=355㎜ 梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×14.3×800×120×(355-120/2) =404.98 >133.72 属第一类 T型截面。
=133.72×/(1.0×14.3×800×)=0.093
查表=0.098 =0.098×1.0×14.3×800×355/360=1105.55 mm2 实配钢筋420(=1256 mm2) =1256/(300×355)>0.25﹪,满足要求。 第8层AB跨支座弯矩:
跨间弯矩取控制截面,即支座边缘处的正弯矩,由表2.32,可求得相应的剪力: = 支座边缘处的弯矩:
当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。 翼缘计算宽度当按跨度考虑时,= = =2.4m=2400; 按梁间距考虑时,; 按翼缘厚度考虑时,,。 根据取以上三者中最小值的要求,最后取=1790mm。 梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×14.3×1740×120×(555-120/2) =1463.06>45.91 属第一类 T型截面。
< 实配钢筋314(=461 mm2) =461/(300×555)=0.28﹪>0.25﹪, 满足要求。=461mm2, 计算相应的受拉钢筋面积,即支座A上部
=
=0.006<==0.16 说明足够,且达不到屈服。可近似取 = 实配钢筋414(=615 mm2) 支座上部:
===414.11mm2
实配钢筋414(=461mm2),>,满足要求。 第8层BC跨支座弯矩由于小于AB跨,配筋则与AB跨相同。 跨间弯矩取控制截面 当梁下部受拉时,按T型截面设计,当梁上部受拉时,按矩形设计。
翼缘计算宽度= = =0.8m=800㎜ =400-45=355㎜ 梁内纵向钢筋选HRB400级钢(==360),=0.518,下部跨间截面按单筋T形截面计算。因为 =1.0×14.3×800×120×(355-120/2) =404.98 >28.61 属第一类 T型截面。
=28.61×/(1.0×14.3×800×)=0.093
查表=0.02 =0.02×1.0×14.3×800×355/360=225.62 mm2 实配钢筋314(=461mm2) =461/(300×355)=0.28﹪>0.25﹪,满足要求。
5.1.2 梁斜截面受剪承载力计算[6] 第1层AB跨: =177.98kN<0.25 =0.251.016.7350555=810.99kN 故截面尺寸满足要求。 第1层BC跨: =131.38kN<0.25 =0.251.016.7300355=444.64kN 故截面尺寸满足要求。 梁端加密区箍筋取4肢8@100,箍筋用HPB300级钢筋,=270 则
=0.42×1.57×350×555+270×50.3×4/100×555 =429.29kN>177.98 加密区长度取0.85m,非加密区箍筋取4肢8@150,箍筋设置满足要求。 BC跨: 若梁端箍筋加密区取四肢10@100,则其承载力为: 0.42×1.57×350×355+270×314/100×355 =382.90kN>131.38kN 由于非加密区长度较小,故全跨均可按加密区配筋。 第4层AB跨: =156.21<0.25 =0.251.014.3300555=595.24kN 故截面尺寸满足要求。 第4层BC跨: =101.2kN<0.25 =0.251.014.3300355=380.74kN 故截面尺寸满足要求。 梁端加密区箍筋取4肢8@100,箍筋用HPB300级钢筋,=270 则
=0.42×1.43×300×555+270×50.3×4/100×555 =401.50>156.21
