长沙宏力水泵厂ZDG200-100×10自平衡多级泵

ZDY25-50*10自平衡多级泵概述：ZDY25-50*10自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDY25-50*10自平衡多级泵优势：ZDY25-50*10自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：500mZDY25-50*10自平衡多级泵结构形式：ZDY25-50*10自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

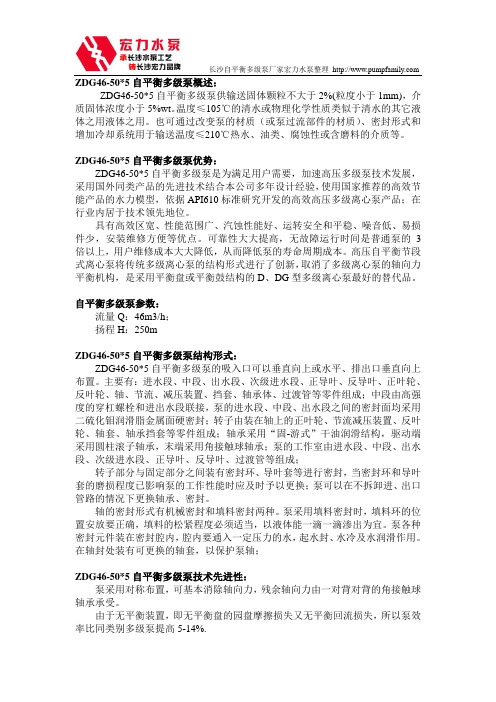

ZDG46-50*5自平衡多级泵概述：ZDG46-50*5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG46-50*5自平衡多级泵优势：ZDG46-50*5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：250mZDG46-50*5自平衡多级泵结构形式：ZDG46-50*5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

多级离心泵转子及推力平衡装置检测及修复卧式多级离心泵在检修时，要排除转子及推力平衡装置检测故障，修复或更换已经损坏的零件，调整已经变化了的各部件间隙，清除泵内污垢，锈迹，更换轴封填料，修理机械密封和更换各结合面的密封垫片或涂料，消除泵的跑、冒、滴、漏的根源，减少输送介质的浪费和环境污染。

本文主要介绍转子及推力平衡装置的检测及修复技术。

多级离心泵的转子包括泵轴、叶轮、轴套、轴承等转动零部件。

这些零件若达到使用期限，应当予以更换，若未达到使用期限，则应检查其损坏程度，进行修复。

叶轮和泵轴的使用期限为36个月。

检修后的泵轴表面不得有裂纹、伤痕和锈蚀等缺陷，必要时要作无损探伤检查。

检查叶轮，将流道内壁清理光洁，去除黏砂、毛刺和污垢。

将各零件检查完毕，组装成转子，称为小装，对小装后的转子要进行检查，以消除超差的因素，避免因误差积累而到总装时造成超差现象。

由转子结构可知，转子由许多套装在轴上的零件组成，用锁紧螺母固定各零件在轴上的位置。

因此，各零件接触端面的误差和各端面垂直度误差的影响集中反映在转子上。

如果转子各部位径向跳动量大，则泵在运行中就容易产生磨损和振动。

经过检查如发现跳动量超差，必须认真査找超差的原因，并设法消除。

①转子径向跳动量的测量对多级离心泵的转子进行径向跳动量的测量时，首先把滚动轴承装配到泵轴的两端，并在滚动轴承的下面放置V形铁进行支承，或者将两端滚动轴承放置在离心泵本身的泵体上，使转子能够自由转动。

然后，在每一级叶轮进口端的外圆处和出口端的外缘处，以及各级叶轮之间的轴套外圆处，分别设置百分表，使百分表的触头分别接触每一个被测量的地方。

把每个被测量的圆周分成六等份，并作上标记，即1、2、3、4、5、6各点，然后，慢慢转动转子，每转过一等份，记录一次百分表的读数。

转子转动一周后，每一个测点上的百分表就能得到六个读数，把这些读数记录在表格中，就可以算出转子各部分径向跳动量的大小。

②立式多级离心泵转子各级叶轮轴向跳动量的测量对转子各级叶轮轴向跳动量的测量就是对各级叶轮盖板的端面圆跳动的测量。

自平衡多级泵厂长沙宏力水泵提供：
长沙水泵出厂检验标准
长沙宏力工业泵作为一个工业产品，在输送介质及作为动力源方面已经获得越来越广泛的应用，适用于各种专门场合的船用泵、消防泵、排污泵、潜水泵等也越来越多。

某些专用泵，如消防泵，其发展迅速，日趋高压力、大流量泵方向发展，原先单一的常压泵也出现了朝中低压、高低压或高中低压泵发展的趋势，原有的一些检验装置已显得不相适应，因而，为使泵产品的质量能得到有效控制和提高，设计建造一些新的检验装置尤为必要。

长沙水泵检验装置的组成
一个完整的水泵检验装置应包括以下几个主要部分：
1）．动力源；2）．传动系统；3）．测量与控制系统；4）．辅助系统；
各组成部分的设计要素
明确试验对象，确定动力源功率各单位设计检验装置的目的有所不同，有的只是为本单位的产品作试验用，有的需要为各种各样的泵服务（如检验中心），所以动力源的功率应根据实际情况来确定。

ZD280-100×5自平衡多级泵概述：ZD280-100×5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD280-100×5自平衡多级泵优势：ZD280-100×5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：280m3/h；扬程H：500mZD280-100×5自平衡多级泵结构形式：ZD280-100×5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

长沙宏力水泵厂ZDY12 25X12自平衡多级泵长沙宏力水泵厂zdy12-25x12自平衡多级泵Zdy12-25*12自平衡多级泵概述：zdy12-25*12自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

Zdy12-25*12自平衡多级泵优点：zdy12-25*12自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据api610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

它具有效率范围广、性能范围广、气蚀性能好、运行安全稳定、噪音低、易损件少、安装维护方便等优点，可靠性大大提高，无故障运行时间是普通泵的三倍以上，大大降低了用户的维护成本，从而降低了水泵的全寿命周期成本。

高压自平衡分段离心泵是对传统多级离心泵结构形式的创新，取消了多级离心泵的轴向力平衡机构。

它是平衡盘或平衡鼓结构的D、DG多级离心泵的最佳替代品。

自平衡多级泵参数：流量q：12m3/h；扬程h：300mZdy12-25*12自平衡多级泵结构：zdy12-25*12自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分和固定部分之间装有密封圈和导叶套，用于密封。

ZDG155-100*10自平衡多级泵概述：ZDG155-100*10自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG155-100*10自平衡多级泵优势：ZDG155-100*10自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：1000mZDG155-100*10自平衡多级泵结构形式：ZDG155-100*10自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

一、选型条件1、输送介质的物理化学性能：介质的物理化学性能包括：名称、特性（易燃、易爆有毒或贵重介质）、固体颗粒及大小、密度、粘度、汽化压力、是否易结晶等。

2、工艺参数：泵选型最重要的依据：流量、扬程、进、出口压力、温度、汽蚀余量、操作状态（连续、间隙）3、现场条件：安装位置、环境温度、大气压力、相对湿度、大气腐蚀状况、危险等级。

二、类型选择1、有计量要求时，选用计量泵2、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.3、扬程很低,流量很大时,可选用轴流泵和混流泵。

4、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵.螺杆泵）5、介质含气量＞5%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。

6、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵。

三、泵系列选择1、根据介质特性选那种泵，如清水泵、耐腐蚀泵、耐磨泵；2、根据安装条件选卧式泵、立式泵；3、根据流量大小选单吸泵，双吸泵；4、根据扬程高低选单级、多级泵。

四、泵型号的确定1、额定流量和扬程的确定：最大流量通常可取正常流量的1.1～1.15倍；额定扬程一般取装置所需扬程的1.05～1.1倍；2、查系列型谱图：按额定流量和扬程初步选择泵的型号；3、校核：按性能曲线校核泵的额定工作点是否落在泵的高效区内。

五、原动机功率的确定1、泵轴功率的确定Pa=QHρ/102η式中ρ——泵输送液体的密度（kg/m3）Q ——体积流量（m3/s），H ——泵的扬程（m）η---泵效率等级。

2、原动机的配用功率Pa六、轴封的确定:密封：防止工作介质从机器和设备中泄漏或防止外界杂物侵入机器和设备内部的一种装置密封分类：密封可分为静密封和动密封两大类。

静密封：主要有垫密封、密封胶密封和直接接触密封三大类。

动密封：按密封件与其作相对运动的零部件是否接触，可分为接触式密封和非接触式密封；接触式密封有：骨架油封、填料密封、机械密封等；非接触式密封有：浮动环密封、螺旋密封、动力密封等七、联轴器的确定泵常用联轴器有：爪形弹性联轴器、弹性柱销联轴器、膜片联轴器三种爪形弹性联轴器：又称弹性联轴器，特点体积小，重量轻，结构简单，安装方便，价格低廉，常用于小功率和不太重要的场合。

自平衡多级泵厂长沙宏力水泵提供：
凝结水泵低水位运行原理
凝结水泵低水位运行原理：离心水泵吸水高度在理论上可以达到当地大气压下相应的水柱高度，最大为10m左右，但实际上由于水流速度、水泵构造、水温、水管阻力等各种因素的影响，吸水高度一般小于或等于8m。

（1标准大气压=101.3kPa=10.33m）凝结水泵是吸取有高度真空的凝结器的水，所以其工作条件不同于一般水泵，如我厂凝结器真空为95.6kPa，凝汽器内绝对压力为0.0044MPa,因此要求凝结水泵要有9.5m以上的吸水高度才能工作，但这个高度一般水泵做不到，因此在发电厂就把凝结水泵安装在凝汽器正常水位2～3m 之下的位置，利用凝结水的静压力来增加凝结水泵吸
水侧的绝对压力，从而保证了凝结水泵的工作条件。

（凝结水泵只要能产生6.5～7.5m的吸水高度即可）另外水泵入口绝对压力的增加还可以防止凝结水在水泵入口处的汽化，保证水泵正常工作，因为凝结水具有一定的温度40℃，在低压下很容易汽化。

我厂凝结水泵为：立式二级离心泵，流体温度40℃，能力60t/h,入口压力为717mmHg。

凝结水泵出口阀为全开，无需人工或电动操作，利用凝结水泵的工作特性，自动维持凝汽器在较低的水位下工作。

另在运行中，水泵内部会出现相当均匀的“啪、啪“声响，这是正常的，只要没有显著的振动和异音，就允许水泵长时间运转。

由于低水位运行，不可避免仍会发生汽蚀现象，叶轮容易受到汽蚀损坏，导致泵效率下降，能力降低，流量减少，使用寿命缩短，故检修中以检查叶轮磨损程度为主。
