【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

轻型立式多级离心泵指的是cdlf轻型立式多级泵，这是一种吸取了G外先进技术所设计出来的一款非自吸立式多级离心泵，更换非常方便，这主要是因为采用的是标准立式电机和快装式机械密封。

另外，在该泵的过流部分均是采用的不锈钢(304\316)材料制成。

故而可以输送从自来水到工业液体的各种不同介质，适用于不同温度，流量和压力范围，也适用于输送轻度腐蚀性液体。

CDLF轻型不锈钢立式多级离心泵型号意义：CDLF不锈钢多级离心泵技术参数：流量：4.2-504m3/h。

扬程：24-240m。

功率：1.5-450kw。

转速：1480r/min。

口径：φ40-φ250。

温度范围：0-+90℃。

工作压力：≤2.4Mpa。

CDLF系列轻型不锈钢立式多级离心泵结构图：CDLF不锈钢多级离心泵特点：1、采用优良的水力模型和先进的制造工艺，大大提高管道泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高管道泵运行的可靠性及输送介质的温度。

3、管道泵的过流部分采用不锈钢板冲压焊接而成，使得管道泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、管道泵的进水口与出水口位于管道泵泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

■D型多级离心水泵■上海沈泉泵阀制造有限公司☆产品概述D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。

本型泵扬程H23至153.6米，流量为12.6至39.6米3／时。

液体的最高温度不得超过80％，广泛应用于矿山排水，工厂及城市给水之用。

目前主要生产D型泵有：50D8 80D12 100D16 125D25☆型号意义☆产品结构1 轴承盖2 螺母3 轴承4 挡水套5 轴套架6 轴套甲7 填料压盖 8 填料环 9 进水段 10中间套 11密封环 12 叶轮13 中段 14 导叶挡板 15 导翼套 16拉紧螺栓 17出水段导翼 18 平衡套19 平衡 20 平衡环 21 出水段 22尾盖 23轴 24 轴套乙50D-8 80D-12100D-16 125D-2550D8流量Q功率N(千瓦)级数米3/时升/秒总扬程H (米)转数n (转/分)轴功率电动机功率效率η%气蚀余量h(米)叶轮直径(毫米)212.618 23.4 3.5 5 6.5 23 19 13 29501.43 1.5 1.482.255 65 56 2.3 105312.618 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105 412.618 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105 512.618 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105 612.618 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105 712.618 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105 812.818 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105 912.818 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105 1012.618 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105 1112.618 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105 1212.618 23.43.5 5 6.5138 114 782950 8.58 9 8.8811 55 62 562.3 10580D12流量Q功率N(千瓦)级数米3/时 升/秒总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)225.232.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8110325.232.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8110425.232.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8110525.232.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8110625.232.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8110725.232.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8110825.232.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8110925.232.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.81101025.232.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.81101125.232.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.81101225.232.4 39.67 9 11153.6 136.2 105.62950 15.12 16.08 16.3218.5 69.5 75 69.52.8110100D16流量Q功率N(千瓦)级数米3/时 升/秒 总扬程 H (米) 转数 n (转／分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)23654 72 1 0 1 5 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.313133654 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.313143654 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.313153654 72 10 15 20 97 88 71 2950 16.47518 19.1 22 58 71.5 73 3.313163654 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.313173654 72 10 15 20 135.8 123.2 99.4 2950 23.06525.2 26.7 30 58 71.5 73 3.313183654 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.313193654 72 10 15 20 174.6 158.4 127.8 2950 29.65532.4 34.4 37 58 71.5 73 3.3131103654 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3131113654 72 10 15 20 213.6 198.6 156.2 295 0 36.24539.6 43.7 55 58 71.5 73 3.3131123654 7210 15 20232.8 211.2 170.4295 0 39.54 43.2 45.955 58 71.5 733.31 31125D25流量Q功率N(千瓦)级数米3／时升/秒总扬程 H(米)转数 n(转／分)轴功率电动机功率效率 n% 气蚀 余量h(米) 叶轮 直径(毫米)290108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.575 76 7l 3.6 4 5.3 152 390108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152 490108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152 590108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152 690108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152 790108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152 890108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152 990108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152 1090108 12625 30 35230 200 1602950 76 78 7790 75 76 713.6 4 5.3152☆结构说明D型水泵为多级分段式，其吸人口位于进水段上，成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

泵的基础知识及型号一、水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵12、离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

二、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

长沙水泵讲解多级泵配件之轴套与轴材料介绍-长沙三昌泵业公司
长沙水泵讲解多级泵配件之轴套与轴材料介绍
与轴套是多级泵的基本配件之一，也是多级泵转子的核心配件。

轴和轴套都是属于易损件，其中轴套是为了保护泵轴不收损坏，并且与多级泵的密封件配合防止多级泵输送的介质外泄，如多级泵在使用过程中，当轴封的密封件静止的时候，轴套就会旋转来防止液体外泄。

因此轴套有时候也叫做密封套。

常见的多级泵的轴套是采用的45#钢经过加工调质处理而成的，达到了240以上的布氏硬度，当输送的介质要求比较高的耐磨性的时候可以采用不锈钢材质。

有时候也采用了Q235的材质，轴套的外表面通过电镀处理增强耐磨性能和硬度。

泵轴材质一般是采用45#钢或者是2CR13或者是40Cr的等，但是都必须进过调质处理，保证轴的性能。

湖南多级泵厂家三昌泵业创建于1994年，是湖南长沙多级泵主要的生产基地之一，公司以：卧式多级离心泵、自平衡多级离心泵、中开式离心泵、锅炉给水泵、多级耐腐蚀离心泵等各类离心泵几百种规格型号。

产品畅销全国，深受电力、冶金、钢铁、水利、市政、环保、疏浚、石油、化工、矿山、消防等行业用户的广泛好评。

=。

立式水泵安装图集
以下几款立式水泵安装图集供施工方或用户参考安装【GDL系列立式多级管道离心泵】安装尺寸图：
GDL立式多级管道泵价格
【GW型立式管道排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装示意图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【NL系列立式泥浆泵】安装盘尺寸图：
NL型污水泥浆泵价格
【NL系列立式泥浆泵】安装示意图：
NL型污水泥浆泵价格
【YG型立式管道油泵】安装尺寸图：
ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格。

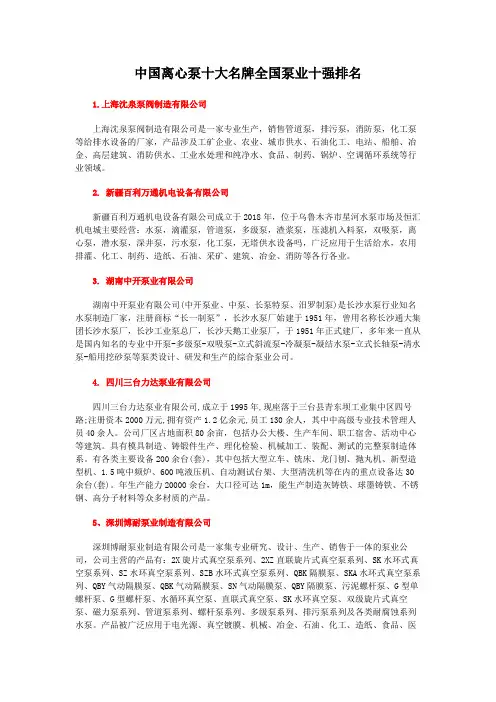

中国离心泵十大名牌全国泵业十强排名1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2. 新疆百利万通机电设备有限公司新疆百利万通机电设备有限公司成立于2018年，位于乌鲁木齐市星河水泵市场及恒汇机电城主要经营：水泵，滴灌泵，管道泵，多级泵，渣浆泵，压滤机入料泵，双吸泵，离心泵，潜水泵，深井泵，污水泵，化工泵，无塔供水设备吗，广泛应用于生活给水，农用排灌、化工、制药、造纸、石油、采矿、建筑、冶金、消防等各行各业。

3. 湖南中开泵业有限公司湖南中开泵业有限公司(中开泵业、中泵、长泵特泵、汨罗制泵)是长沙水泵行业知名水泵制造厂家，注册商标“长一制泵”，长沙水泵厂始建于1951年，曾用名称长沙通大集团长沙水泵厂，长沙工业泵总厂，长沙天鹅工业泵厂，于1951年正式建厂，多年来一直从是国内知名的专业中开泵-多级泵-双吸泵-立式斜流泵-冷凝泵-凝结水泵-立式长轴泵-清水泵-船用挖砂泵等泵类设计、研发和生产的综合泵业公司。

4. 四川三台力达泵业有限公司四川三台力达泵业有限公司,成立于1995年,现座落于三台县青东坝工业集中区四号路;注册资本2000万元,拥有资产1.2亿余元,员工130余人，其中中高级专业技术管理人员40余人。

公司厂区占地面积80余亩，包括办公大楼、生产车间、职工宿舍、活动中心等建筑。

具有模具制造、铸锻件生产、理化检验、机械加工、装配、测试的完整泵制造体系。

有各类主要设备200余台(套)，其中包括大型立车、铣床、龙门刨、抛丸机、新型造型机、1.5吨中频炉、600吨液压机、自动测试台架、大型清洗机等在内的重点设备达30余台(套)。

年生产能力20000余台，大口径可达1m，能生产制造灰铸铁、球墨铸铁、不锈钢、高分子材料等众多材质的产品。

史上最全⽔泵型号⼤全 液体泵 1、按泵轴⽅向可分为卧式、⽴式、斜式 2、按壳体剖分型式分为径向剖分式和轴向剖分式 3、按级数分为单级和复级 4、按吸⼊形式分为单吸和双吸 5、按⽔泵形式分各中⼼⽀承式，管道式、共座式、分座式、可移式 6、按驱动⽅式分为直接连接、齿轮传动式、液⼒偶合传动式、⽪常传多式和共轴式 7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、⾃吸式、潜液式和屏蔽式 8、按轴向⼒平衡⽅式分为平衡⿎式、平衡盘式、⾃⾝平衡式和平衡孔式 9、按⽤途不同主要分为锅炉给⽔泵、循环⽔泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污⽔泵、清⽔泵、消防泵、流程泵、增压泵、耐腐蚀泵 10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、⼯程塑料泵 11、按结构形式分为离⼼泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵 离⼼泵 型号 离⼼泵及离⼼泵的型号 离⼼泵型号、品种规格及其变型产品在农⽤泵中是最多的。

根据⽔流⼊叶轮的⽅式、叶轮多少、泵本⾝能否⾃吸以及配套动⼒⼤⼩和动⼒品种等，离⼼泵有单级单吸离⼼泵、单级双吸离⼼泵、多级离⼼泵、⾃吸离⼼泵、电动机泵和柴油机泵等。

1、单级单吸离⼼泵⽼的泵型号有BA、B型单级单吸离⼼泵，80年代，我国根据国际标准和排灌机械实际情况，对离⼼泵产品进⾏更新换代研制⼯作，并⽣产IB型、IQ型单级离⼼泵系列产品，已列为国家专业标准和⾏业标准。

单级单吸离⼼泵，⽔由轴向单⾯进⼊叶轮，叶轮只有⼀个，因此称为单级单吸离⼼泵。

其特点是，与混流泵、轴流泵相⽐，扬程较⾼，流量较⼩，结构简单，使⽤⽅便。

IQ型单级单吸离⼼泵（⼜称轻⼩型离⼼泵）是针对我国国情并满⾜⽤户提出结构简单、重量轻、价格低、性能好和配套⽅便的要求⽽设计的，共有84种产品，分3个派⽣系列，413个规格型号。

（1）性能范围泵⼝径50～200毫⽶，流量12.5～400⽴⽅⽶/时，扬程8～125⽶，配套动⼒有柴油机直联、⽪带传动，电动机直联，功率1.1～110千⽡，转速1450～2900转/分。

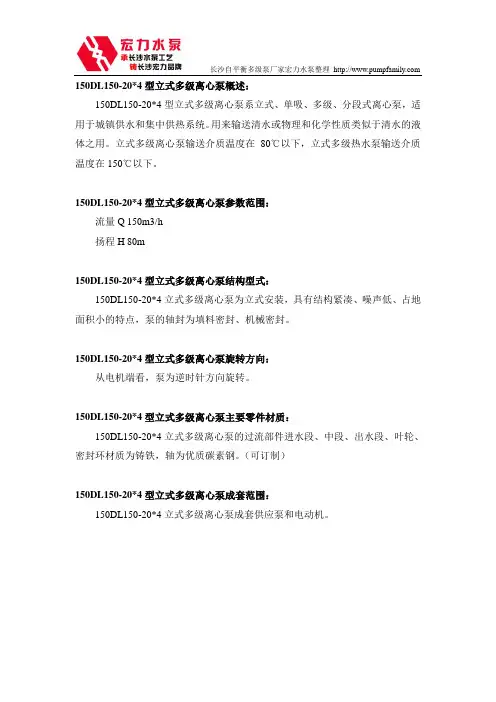

长沙自平衡多级泵厂家宏力水泵整理 150DL150-20*4型立式多级离心泵概述：
