型泵安装使用说明书长沙水泵厂

长沙蓝泉泵业有限公司CHANGSHA LANQUAN PUMP Lo.,LTD，坐落于水泵之都的“橘子洲头”湖南长沙，是一家集研发、设计、制造、营销于一体的制造型企业。

蓝泉明星产品有：QY、QD、QXN、QJ、QS 型潜水泵、WQ、QW、JYWQ、WQDX型潜水排污泵、BQW、BQS型矿用防爆污水泵、D、DM、MD、DG、DY、MD型立卧式多级离心泵、XS、TS、OS、S型中开双吸泵、IS、ISW、ISG单级单吸离心泵、立卧式管道泵、NJB泥浆泵、NS、NSL立式泥沙泵等多种水泵成套设备。

一、产品简介50WQ10-7-0.75WQ型无堵塞潜水排污泵（污水污物潜水电泵），是引进国外最新技术及结合本企业技术力量研制而成该泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。

WQ污水潜水泵泵和电机同轴，采用下泵结构，造型美观，设计合理，性能优良，使用维护方便，效率高，运行工况宽。

经久耐用，安全可靠。

二、产品型号介绍50 WQ - 10 - 7 - 0.75| | | | |____配用电机额定功率（kw）| | | |________ 额定扬程（m）| | |______________ 额定流量(m3/h)| |___________________ 潜水排污泵(污水潜水泵）|________________________泵排出口公称直径（mm）三、适用范围WQ污水潜水泵广泛用于：（1）地下室排污；（2）工矿排水，农田排灌（3）水塔送水（4）排涝防汛；（5)城市建设、工矿给排水。

四、适用条件（1）介质温度不超过40℃，PH值为4-10之间（2）电源频率为50HZ，电压为380/660V（3）含固体杂质的体积比不超过0.2%，颗粒不大于0.2mm （4）水泵潜水深度在0.5至5米范围内（5）如果水质中含有大量污水或者杂质泥浆，可向长沙蓝泉泵业有限公司特别定制。

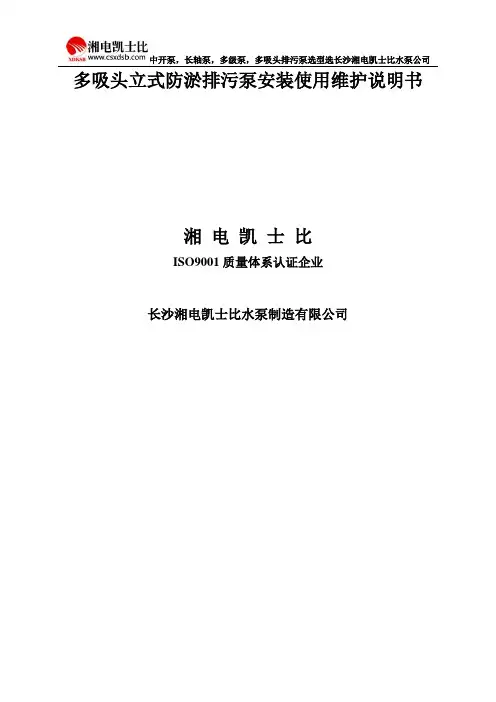

中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司多吸头立式防淤排污泵安装使用维护说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司目录1. 排污泵概述 (3)2. 产品型号编制说明 (3)3. 泵结构简介 (4)4. 外形尺寸 (4)5. 安装及使用要求 (6)6. 易磨易损件 (8)7. 故障原因及消除方法 (8)8. UFQYK浮球液位控制装置的应用 (9)9. 磁性开关（浮球）的安装 (10)1.排污泵概述多吸头立式防淤排污泵是一种具有防淤功能的全新型节能产品，构思巧妙，造型新颖，结构简单，安装方便，运行平稳，噪声低，效率高。

经不同行业工业部门使用，防淤效果良好，深受用户欢迎。

多吸头立式防淤排污泵为双吸离心式杂质泵，叶轮为开式，允许污水中的固体颗粒粒度≤15mm，比重不限，瞬时最高允许浓度为30～45%，该泵适用于冶金、矿山、电力、煤炭、造纸、轻纺、建材、机械等工业生产部门和建筑施工部门作为矿浆、泥浆、砂浆等各种浆体输送设备，既可间断工作，也可连续工作。

是一种具有广泛使用范围和前途的新型排污泵。

2.产品型号编制说明2.1□PWDDFL-III型多吸头排污泵□-泵出口直径（mm）PW-排污水D-低扬程D-多吸头F-防淤L-立式III-第三次改进2.2□PWDL型（上下轴承式）多吸头排污泵□-泵出口直径（mm）PW-排污水D-多吸头L-立式2.3 UFQYK浮球液位控制装置UFQY□—□□□型式：0户外；1户内容量等级0、A、B……M泵的台数1、2台给水方式：G给水；P排水浮球控制3.泵结构简介3.1PWDDFL型由立式电机、电机座、联轴器、轴承箱、轴承、主轴、筒形支架、五通、护套、泵盖、叶轮、泵壳、主吸头、支吸头、搅拌轴和搅拌轮组成。

在主吸头的下部装有伞状压花板，可以防止搅拌轮工作时，将空气带吸泵内，影响泵的正常工作。

3.2PWDL型（上下轴承式）该泵结构和外形与PWDDFL型基本相同，不同之处是该泵没有轴承箱，轴承成上下布置形式，但增加了上下两个轴承座，两轴承之间的间距加大，轴头采用了机械密封，因而，主轴运行摆动性小，对提高主轴的使用寿命有好处。

地址：长沙市河西坪塘镇 电话：************传真：************- 1 -产品概述CeneralAY 型系列离心泵可用在石油精制、石油化工和化学工业及其他输送不含固体颗粒的石油、液化石油气等介质。

根据使用条件，泵的过流部件材料分为三类，详见下表：The series centrifugal oil pump of type AY may be used in petroleum reinling, chemical industry,chemicalindustry, and transport petroleum that not contain solid grain and other mediums like liquefied petroleum gas and so on. According to using condition,thematerial of flowing parts are divided into 3 konds,please see the folowing table for derrails:材料类别grade of materials Ⅰ Ⅱ Ⅲ 使用温度Applied temperature-20℃~+150℃ -20℃~+150℃ -20℃~+150℃ 泵体泵盖pump casing/coverHT250 ZG230-450 ZGICr13Ni 叶轮ioeller HT250 ZG230-450 ZGICr13Ni 轴shaft45 35CrMo 3Cr13 泵体密封环casing seel ring HT250 HT250 3Cr13 叶轮密封环impeller seel ring QT50-5 QT250 3r13 填料轴套packing shaft sleeve HT250 45 3Cr13 零件名称Parts 机械密封轴套mechanical seel sheft sleeve25253Cr13或1Cr13除以上三类材质外，用户还可选用其他材料也可按GB3215-82炼厂化工及石油化工流程用离心泵，通过技术条件，选择泵的个部件材料或其他特殊材料，但需与我厂洽商。

AY型油泵使用说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司第一章引言一、概述IH型化工离心泵是广泛适用于食品、制药、制糖、乳品、化工等行业输送温度在—20℃～+105℃的腐蚀性介质或物理、化学性能类似于水的介质。

FZG型蒸发器专用泵的性能范围（按设计点）流量：6.3~400m3/h扬程：5~125m泵的最高工作压力为1.6兆帕用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

二、型号代表意思IH 80 - 50 - 160化工离心泵叶轮名义直径进口口径出口口径三、结构说明IH化工离心泵是一种单级单吸悬壁式离心泵，泵体能过下部的底脚支承固定在底座上，泵的进口方向为水平方向，泵的出口方向为垂直方向。

叶轮经过静、动平衡校验，用叶轮螺母与轴套一起固定在轴上，泵轴由一对单列向心球轴承支承在悬架部件中，泵轴与电动机由加长联轴器连接，泵的密封形式根据用户要求采用单端面或双端面硬质合金机械密封制造四、结构图1 2 3 4 5 6 7 8 9 10主要部件： 1、泵体 2、叶轮并帽 3、叶轮 4、泵盖 5、密封6、冷却水嘴7、支架8、轴承9、泵轴 10、悬架部件用户可根据被输送物料的腐蚀性程度对泵的过流部分主要零件选用不同材料。

泵的过流部分主要零件的材料及其代号有下列六种：五、安全注意事项□冷却水：冷却水是用于冷却和清洗密封的，因此必须确保冷却水达到以下要求方可试机和运行：1、冷却水要清洁卫生2、冷却水温度不高于30℃3、冷却水压力要大于0.2Mpa（略高于泵的输出压力）4、冷却水出口处有阀门调节□流量控制：由于用户选型时往往对实际情况的估计不足，选用的泵扬程往往会超过实际工作扬程。

降低扬程使用时，会形成流量偏大，一则与工艺不相符，二则使配套电机超负荷运行，造成电机毁损，所在泵在额定扬程70%以下运行时，要适当关一点出口阀门，以免流量过大，损坏电机。

另外，泵也不宜低于额定流量的30%以下使用，这时泵会产生剧烈振动，应以加大流量的方法消除。

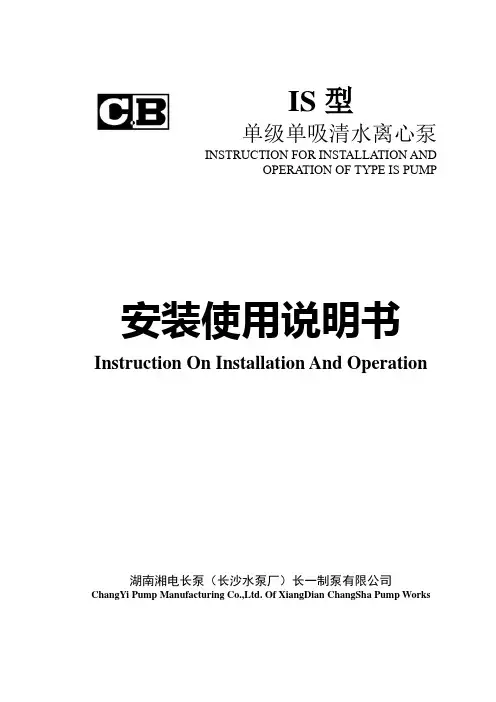

IS型单级单吸清水离心泵INSTRUCTION FOR INSTALLATION ANDOPERATION OF TYPE IS PUMP 安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian ChangSha Pump Works目录CATALOGUE1、概述General2、结构说明Construction3、装配与拆卸Assembling and Dismantling4、安装Erection5、启动、停止与运转Starting, Shutdown and Running6、故障原因及其解决办法Probable Fault and Their Remedy1、概述IS型泵系单级单吸（轴向吸入）清水离心泵，适用于工业和城市给水、排水，亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的其它液体之用。

温度不得高于80℃。

IS型泵系列性能范围（按设计点计）转速n：2900r/min和1450 r/min进口直径：50～200mm流量Q：6.3～400 mm扬程H：5～125 mmIS型系列泵型谱及主要性能参数见图2和表1。

型号说明，例如：IS80-65J-160AIS——单级单吸清水离心泵80——吸入口直径（㎜）65——排出口直径（㎜）J——表示降速使用160——叶轮名义直径（㎜）A——A、B、C叶轮直径经第一、二、三次切割2、结构说明IS型泵系根据国际标准IS02858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（6）及悬架轴承部件（12）等所组成（图1）。

IS型泵的泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。

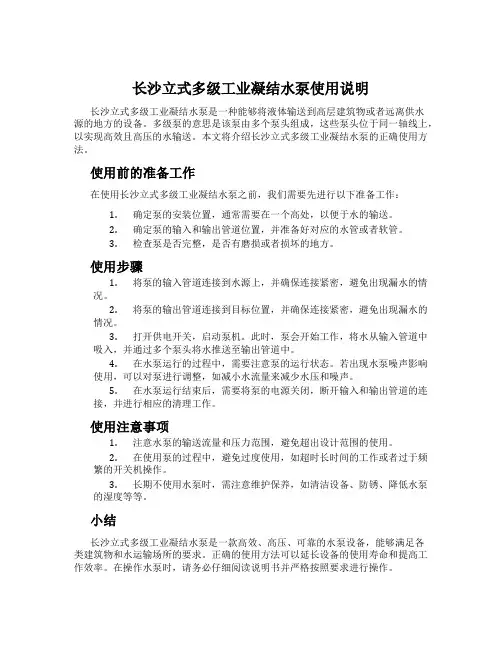

长沙立式多级工业凝结水泵使用说明长沙立式多级工业凝结水泵是一种能够将液体输送到高层建筑物或者远离供水源的地方的设备。

多级泵的意思是该泵由多个泵头组成，这些泵头位于同一轴线上，以实现高效且高压的水输送。

本文将介绍长沙立式多级工业凝结水泵的正确使用方法。

使用前的准备工作在使用长沙立式多级工业凝结水泵之前，我们需要先进行以下准备工作：1.确定泵的安装位置，通常需要在一个高处，以便于水的输送。

2.确定泵的输入和输出管道位置，并准备好对应的水管或者软管。

3.检查泵是否完整，是否有磨损或者损坏的地方。

使用步骤1.将泵的输入管道连接到水源上，并确保连接紧密，避免出现漏水的情况。

2.将泵的输出管道连接到目标位置，并确保连接紧密，避免出现漏水的情况。

3.打开供电开关，启动泵机。

此时，泵会开始工作，将水从输入管道中吸入，并通过多个泵头将水推送至输出管道中。

4.在水泵运行的过程中，需要注意泵的运行状态。

若出现水泵噪声影响使用，可以对泵进行调整，如减小水流量来减少水压和噪声。

5.在水泵运行结束后，需要将泵的电源关闭，断开输入和输出管道的连接，并进行相应的清理工作。

使用注意事项1.注意水泵的输送流量和压力范围，避免超出设计范围的使用。

2.在使用泵的过程中，避免过度使用，如超时长时间的工作或者过于频繁的开关机操作。

3.长期不使用水泵时，需注意维护保养，如清洁设备、防锈、降低水泵的湿度等等。

小结长沙立式多级工业凝结水泵是一款高效、高压、可靠的水泵设备，能够满足各类建筑物和水运输场所的要求。

正确的使用方法可以延长设备的使用寿命和提高工作效率。

在操作水泵时，请务必仔细阅读说明书并严格按照要求进行操作。

一、产品总述DG系列高压锅炉给水泵是我公司根据市场需要而开发的系列产品。

本产品为单壳体节段式多级离心泵，中心水平支撑，进水口和出水口方向均为垂直向上，用拉紧螺栓将进水段、中段和出水段联结成一体。

泵进水段、中段及出水段之间的静密封采用金属面密封和“O”形密封圈双道密封，泵轴封采用高性能苎麻软填料、机械密封或螺旋迷宫加填料密封，密封可靠、安全。

在进出水段外端设计有冷却腔可外接水冷却轴和轴封体，有效阻止热量向轴承方向传递。

泵通过膜片联轴器或弹性联轴器由电机驱动，也可以根据用户需要配用小汽轮机驱动，采用液力偶合器传动。

从传动方向看泵，泵为顺时针方向旋转。

本产品符合JB/T8059-1996 <<高压锅炉给水泵技术条件>>。

一、用途及型号说明1..用途DG型高压锅炉给水泵作为高压机组给水系统配套给水泵。

给水的最高温度为158℃，也可以应用于其他输送高压清水的场合。

2. 范围流量：120~500 m3/h扬程：800m~1900 m转速：2980 r/min介质：清水或理化性质类似于水的其他液体液体温度：﹤160℃3.型号说明10级锅炉给水泵–单级扬程流量二、技术参数及结构说明图一、高压锅炉给水泵结构图1DG-N 、安装尺寸图2DG-N、安装尺寸图3DG 安装尺寸图DG85-120 安装尺寸图DG270-140B 安装尺寸图DG270-140C 安装尺寸图DG400-180C 安装尺寸图DG型锅炉给水泵是单壳体分段式多级泵，设计在高压高速下运行，其结构（见上图一）如下：1.定子部分主要由轴承、前后轴承支架、前段、导叶、中段、后段等零件用拉紧螺栓连接而成。

前段的吸入口、后段的吐出口均垂直向上，泵的前段、中段、后段的静止密封是靠金属密封，同时有O型橡胶密封圈作为辅助密封，在拆装给水泵时对其密封面必须仔细保护。

导叶盖板与中段结合面的密封借助反导叶处三个紫铜钉在拉紧螺栓时压缩0.6~0.8毫米来保证。

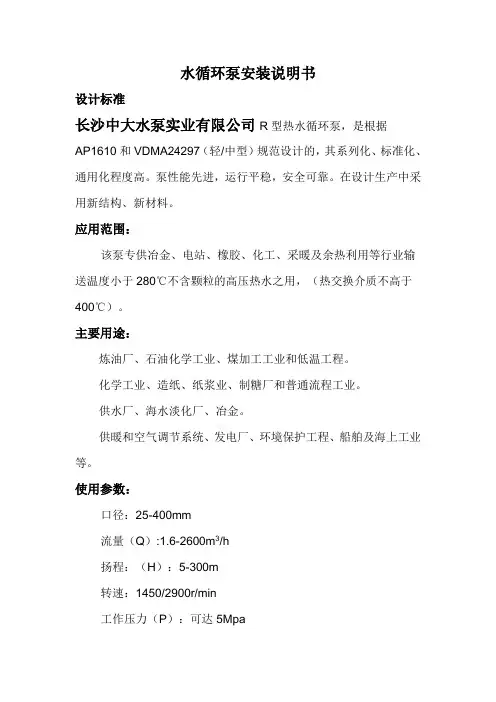

水循环泵安装说明书设计标准长沙中大水泵实业有限公司R型热水循环泵，是根据AP1610和VDMA24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。

泵性能先进，运行平稳，安全可靠。

在设计生产中采用新结构、新材料。

应用范围：该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。

主要用途：炼油厂、石油化学工业、煤加工工业和低温工程。

化学工业、造纸、纸浆业、制糖厂和普通流程工业。

供水厂、海水淡化厂、冶金。

供暖和空气调节系统、发电厂、环境保护工程、船舶及海上工业等。

使用参数：口径：25-400mm流量（Q）:1.6-2600m3/h扬程：（H）：5-300m转速：1450/2900r/min工作压力（P）：可达5Mpa结构说明：1、R型热水循环泵是单级、单吸悬臂式，水平轴向吸入，垂直向上吐出，结构形式图。

2、壳体径向部分，特别适用于输送高温高压以及易燃易爆的液体，其安装方式为泵体水平中心支承。

3、泵的吸入口与排出口法兰均铸在泵体上，而轴封腔与泵盖是合成一体的，其外面有水冷腔夹套。

4、轴承悬架体铸有较大的供轴承润滑的油池，同时装有一套径向圆柱轴承和一对背靠背的推力球轴承，可承受径向力和轴向力。

水泵支撑形式：型号说明：150R-35R：R型热水循环泵150：泵吸入口直径（mm）35：泵的总扬程（m）一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。

2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。

3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。

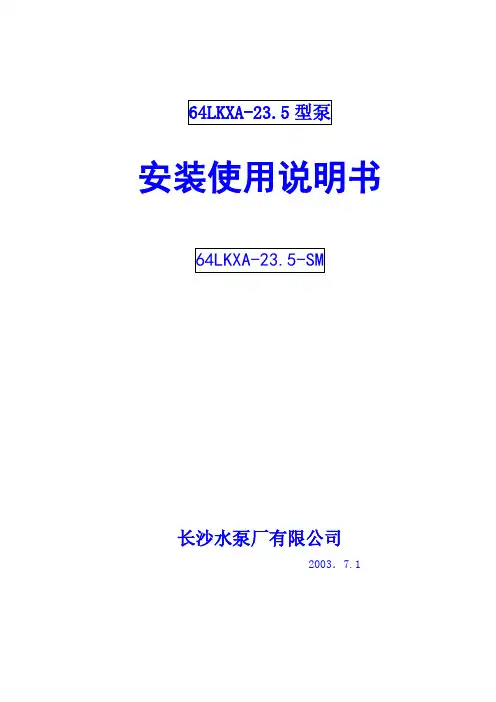

安装使用说明书长沙水泵厂有限公司2003．7.1致用户衷心感谢贵单位使用长沙水泵厂有限公司生产的64LKXA-23.5型水泵,为了使贵单位在使用此泵时不出现意外事故,请在使用前仔细阅读此说明书。

并请将此说明书收藏好,今后检修泵时还需要用上它。

1、通读说明书,您将会遇到警惕、小心、注意等词，其目的是为了操作者的安全及泵能令人满意地运行和保养而强调的某些应当注意的地方。

警惕:有关的操作程序、施工等部分,如果不正确的遵循这些规程,将有可能导致人身伤害或生命危险。

小心:有关的操作程序、施工等部分,如果不严格地遵守这些规程,将有可能导致设备损坏。

注意:有关的操作程序、条件等部分,就其重要性进一步强调一下,这对任何人都是有好处的。

2、警惕为了操作者的安全起见,设备不能超出铭牌所示情况运行,否则将导致设备发生故障,从而有损泵及其辅助设备的正常运行和保养。

请详细阅读说明书第一章概述1、一般说明64LKXA-23.5型泵为大型立式、单级单吸、转子可抽出式混流泵，适用于电厂冷却循环系统和工矿、城市、田给排水工程。

用于输送不含固体颗粒的清水，或物理、化学性质类似于清水的其它液体。

被输送的液体温度为-20—55℃。

型号说明：64LKXA-23.564：泵吐出口径为64英寸，即1600mmL：立式K：内体可抽出式X：吐出口在泵安装基础层之下A：设计顺序23.5：泵设计扬程23.5m本型泵在泵外筒体不拆卸的情况下，内体可单独抽出泵体外进行检修，电动机与泵直联，泵吸入口垂直向下，吐出口水平布置。

从电机端往下看，泵逆时针方向旋转，泵轴向推力由电机承受。

结构说明（详见泵总装图）：本泵采用立式、单基础层安装，吐出口在基础层之下，泵外筒体除吸入喇叭口，导叶体为铸件外，其余壳体部分为钢板焊接结构，转子提升高度３.5ｍｍ，由轴端调整螺母平调节。

泵主要由以下零部件组成：吸入喇叭口、外接管（下、中、上）、泵安装垫板、泵支撑板、吐出弯管、轴承支架、电机支座、叶轮、叶轮室、导叶体、内接管（a、b）、主轴（上、下）、导流片、导流片接管、填料函体、轴套、填料轴套、轴套螺母、导轴承（上、中、下）、套筒联轴器部件、泵联轴器、电机联轴器、调整螺母、填料压盖等组成。

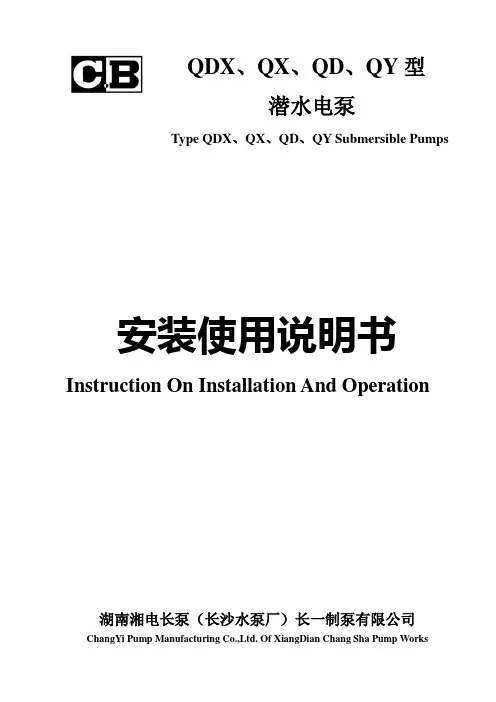

QDX、QX、QD、QY型潜水电泵Type QDX、QX、QD、QY Submersible Pumps安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian Chang Sha Pump Works一、概述本系列水泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。

具有结构科学、小巧轻便、用途广泛等特点，是先进的排灌设备。

警告1、每台电泵都有接地标志，电泵必须可靠接地，并在供电线路中装漏电保护器。

2、严禁用力拉扯电缆（电源线），以免电缆线断裂而造成漏电。

3、电泵泵体潮湿时，在通电的情况下请勿触摸。

泵使用中，工作面附近水域内，禁止洗涤、游泳或放牲畜下水，谨防意外发生。

4、因维修或清理等，需移动电泵时，应先行切断电源。

5、安装使用前，请详阅说明书。

电泵泵体上贴有警告标志，为了您和他人的安全，请保持此标志完整清晰，不要随意撕落、涂沫或涂改。

另外，因产品不断开发，本公司保留技术更改权。

未列入本说明书内的产品，其技术参数请参见铭牌数据，在下一版本说明书中将作出调整。

感谢您选购本公司产品，务请依照说明书，正确操作与使用。

二、系列潜水电泵安装使用及注意事项1、潜水电泵必须按实际需要在推荐的扬程范围内选用，以防过载运行而损坏电机。

选用电泵扬程应考虑管路及弯头损失，一般每10米水平管道损失1米扬程，每一弯头损失1米扬程。

2、使用前，先检查电缆线及插头是否完好无损，各处螺栓有无松动，有无油浸出泵壳。

电机相线间及接地线与相线间绝缘电阻值应大于50兆欧，还必须安装漏电断路器等保安设施。

每台电泵都附有接地标记，应进行可靠接地。

3、在河塘安装电泵时，最好垂直放置在竹篓或其他网篮内，以防水草等杂物进入、堵塞叶轮。

可用三角架或借助船、桥、码头等吊放。

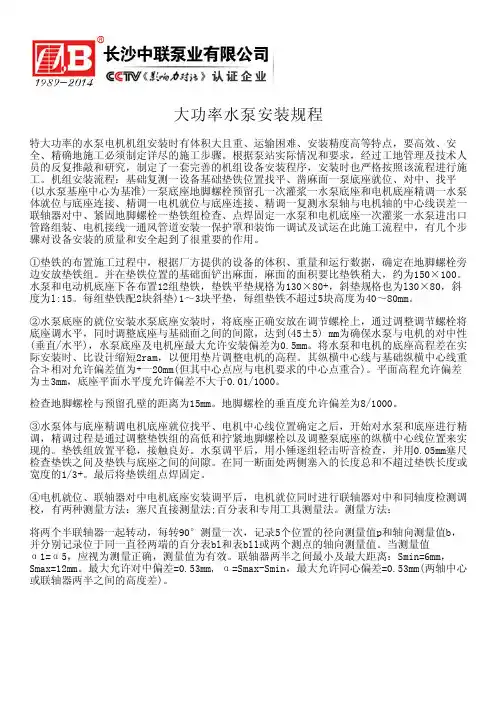

大功率水泵安装规程特大功率的水泵电机机组安装时有体积大且重、运输困难、安装精度高等特点，要高效、安全、精确地施工必须制定详尽的施工步骤。

根据泵站实际情况和要求，经过工地管理及技术人员的反复推敲和研究，制定了一套完善的机组设备安装程序，安装时也严格按照该流程进行施工。

机组安装流程：基础复测一设备基础垫铁位置找平、凿麻面一泵底座就位、对中、找平(以水泵基座中心为基准)一泵底座地脚螺栓预留孔一次灌浆一水泵底座和电机底座精调一水泵体就位与底座连接、精调一电机就位与底座连接、精调一复测水泵轴与电机轴的中心线误差一联轴器对中、紧固地脚螺栓一垫铁组检查、点焊固定一水泵和电机底座一次灌浆一水泵进出口管路组装、电机接线一通风管道安装一保护罩和装饰一调试及试运在此施工流程中，有几个步骤对设备安装的质量和安全起到了很重要的作用。

①垫铁的布置施工过程中，根据厂方提供的设备的体积、重量和运行数据，确定在地脚螺栓旁边安放垫铁组。

并在垫铁位置的基础面铲出麻面，麻面的面积要比垫铁稍大，约为150×100。

水泵和电动机底座下各布置12组垫铁，垫铁平垫规格为130×80+，斜垫规格也为l30×80，斜度为l:15。

每组垫铁配2块斜垫)1～3块平垫，每组垫铁不超过5块高度为40～80mm。

②水泵底座的就位安装水泵底座安装时，将底座正确安放在调节螺栓上，通过调整调节螺栓将底座调水平，同时调整底座与基础面之间的间隙，达到(45±5) mm为确保水泵与电机的对中性(垂直/水平)，水泵底座及电机座最大允许安装偏差为0.5mm。

将水泵和电机的底座高程差在实际安装时、比设计缩短2ram，以便用垫片调整电机的高程。

其纵横中心线与基础纵横中心线重合≯相对允许偏差值为+一20mm(但其中心点应与电机要求的中心点重合)。

平面高程允许偏差为±3mm，底座平面水平度允许偏差不大于0.01/1O00。

检查地脚螺栓与预留孔壁的距离为15mm。

DG型工业锅炉给水泵Type DG Industrial Boiler Feed Pump安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian ChangSha Pump Works一、概述DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压及次高压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理化学性质似于清水的液体，输送介质温度：-20℃~150℃（DG85-80、200DG43除外、此两种泵输送介质温度为-20℃～150℃）。

泵进口压力不得超过0.59MPa（6kgf/cm2）。

参数范围：流量Q 6～346m3/h扬程H 102～1056m型号说明本型泵的型号有三种表示方法，举例分述如下：1）例40DG140×6型号中：40－－－－泵吸入口直径为40毫米DG1－－－多级，节段式锅炉给水泵40－－－－单级扬程为40米6－－－－级数为6级此种型号表示的泵有：40DG1402）例DG25─50×5型号中：DG－－－多级，节段式锅炉给水泵25－－－流量为25米3/时50－－－单级扬程为50米5－－－级数为5级此种型号表示的泵有：DG25-50 DG46-50 DG85-67 DG155-673）例DG80─30×4型号中：DG－－－多级，节段式锅炉给水泵80－－－吸入口直径为80米30－－－单级扬程为30米4－－－级数为4级此种型号表示的泵有：DG80-30Ⅰ.GeneralType DG pump is single-suction, multi-stage, segmental centrifugal pump. It is used for feeding water of low-middle pressure boiler as well as pumping high lift water of factory and city. It is provided for delivering clear water or other liquid which is physically similar to clear water. The temperature of the liquid for type DG85-80 and 200DG43 pump is -20℃～150℃，the temperature of liquid for the others usually is -20℃～105℃. The maximum inlet pressure is not allowed more than 0.59MPa(6kgf/cm2).Performance rangeCapacity Q:6～346m3/hHead H:102～1056mDescription of pump typeExample 1 40DG140×640------------Inlet diameter of pump(mm).DG1---------Single-suction, multi-stage, boiler feed water pump.40-----------Single-stage head of pump(m).6-------------Pump stage numberSuch as type 40DG140.Example 2 DG25-50×5DG----------Single-suction, multi-stage, boiler feed water pump.25-----------Pump capacity(m3/h).50-----------Single-stage head of pump(m).5-------------Pump stage number.Such as type DG25-50 、DG46-50、DG85-67、DG155-67.Example 3 DG80-30×4DG----------Single-suction, multi-stage, boiler feed water pump.80-----------Inlet diameter of pump(mm).30-----------Single-stage head of pump(m).4-------------Pump stage number.Such as type DG80-30.二、结构说明本型泵主要由壳体部分，转子部分，平衡机构，轴承部分及密封部件组成。

欢迎使用长沙水泵厂生产制造的大型立式斜流泵产品简介尊敬的客户，衷心感谢贵单位使用长沙水泵厂有限公司生产的立式斜流泵。

88LKXA-22.2型立式斜流泵是我公司引进美国I-R公司的先进技术发展起来的产品，适合作大型火电站和核电站的循环泵，作冶金、大型水利、城市给排水和工矿工程泵，用来输送55°以下的清水、雨水、污水和海水。

到目前为止，长沙水泵厂有限公司生产的立式斜流泵已有1200多台。

最小吐出口径为10英寸，最大吐出口径为104英寸。

按照泵的结构和安装型式，立式斜流泵可分为：立式转子可抽式斜流泵LKX、LKS, 立式转子不可抽式斜流泵LBX、LBS, 立式动叶可调转子可抽式斜流泵TKX、TKS（X表示吐出口在泵基础之下，S表示吐出口在泵基础之上）88LKXA-22.2型斜流泵的特点是在泵外筒体不拆卸的情况下，转子可单独抽出泵体外进行检修，电动机与泵直联，泵吸入口垂直向下，吐出口水平布置并在泵基础层之下。

第一章型号说明及资料单88LKXA-22.288——泵吐出口径为88英寸，即2200mmL——立式K——转子可抽出式X——吐出口在泵安装基础层之下A ——设计顺序22.2 ---泵设计扬程22.2m泵资料单泵型号88LKXA-22.2流量Q=11m3/s扬程H=22.2 m效率η=88%必需汽蚀余量NPSHr=8.7 m转速n=372 r/min轴功率Pa=2804 KW配套功率P=3400KW输送介质海水最小淹没深度 4.5m最大轴向推力57T转向从进口看，逆时针旋转转子提升高度 6 mm主要零部件大约重量泵型号88LKXA-22.2泵总重78000㎏最大起吊重量45000㎏主要零件重量吸入喇叭口1700㎏填料函体252㎏叶轮室1050㎏泵安装垫板2800㎏导叶体8000㎏泵支撑座10600㎏外接管a 4600㎏电机支座4800㎏外接管Bx2 7700㎏泵联轴器220㎏外接管c 4550㎏电机联轴器255㎏外接管d 4550㎏轴承支架X2 2000㎏导轴承aX3 330㎏导流片接管1350㎏导轴承bX2 200㎏导流片2500㎏内接管a 120㎏吐出弯管7000㎏内接管B 250㎏主轴a 1250㎏内接管c 130㎏主轴b 1320㎏内接管d 430㎏主轴c 1300㎏内接管e 470㎏主轴d 1250㎏另：电机重35600㎏叶轮1800㎏机组总重113600㎏下面介绍88LKXA-22.2型泵的安装过程：泵由壳体部件和可抽部件组成泵壳部件组装前先吊开泵支撑板2.4.1泵壳部件的安装警惕：在任何情况下，不能用吸入喇叭口作为泵的支撑或利用它作类似的用途。

耐腐蚀多级泵使用说明书手册由长沙奔腾泵业(集团)有限公司提供DF型耐腐蚀多级泵TYPE DF CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150DF30×5150——泵的吸入口直径为150㎜。

DF——单吸、多级、节段式离心清水泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例DF450-60/84×6DF——单吸、多级、节段式离心清水泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：DF25-50 DF46-50 DF85-67DF155-67 DF280-43/84 DF280-65/84(200DF65)DF450-60/84（250DF60）⑶例DF80-30×3DF——单吸、多级、节段式离心清水泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：DF80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

IR型热水循环泵Type IR Hot Water Pump 安装使用说明书Instruction On Installation And Operation长沙奔腾泵业有限公司一、概述IR型泵系单级单吸热水离心泵，适用于各类建筑的采暖热水，空调系统及冶金、纺织、橡胶、印染、制糖等工业部门，用来输送温度不高于150℃，进口压力不大于0.8Mpa 的介质。

IR型泵系列性能范围（按设计点计）转速：2900r/min和1450 r/min进口直径：50～200mm流量：6.3～400 mm扬程：5～125 mm泵的标记（例如IR80-65-160A）：IR 80—65—160AIR----------------------单级单吸热水泵80--------------------- 吸入口直径65--------------------- 排出口直径160-------------------- 叶轮名义直径A----------------------叶轮经第一次切割IR型泵过流部件材质一般为灰口铸铁，一般采用机械密封。

若用户对泵的材质或结构有特殊要求，可直接与我厂协商解决。

二、结构说明IR型泵系根据国际标准IS02858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成（图1）。

IR型泵的泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行维修。

IR热水泵在泵体与悬架之间设置有冷却室盖，与泵盖形成冷却水腔，同时在泵盖外圆上加工有3/8＂的丝孔螺纹孔。

泵的轴向密封有机械密封或填料密封两种形式，正常供货采用机械密封。

泵的传动方式是通过弹性联轴器与电动机联接，泵的旋转方向为从电机端看，泵为顺时针方向旋转。

泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司ZA型石油化工流程泵使用说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司1.概述本使用说明书是对安装、使用和维护的重要论述。

因此，对于装配人员以及所有的负责任者在装配和开车前必须全部阅读本说明书，本说明书也适用于以后的安装，维修。

泵的使用安全仅在规定的使用场合（见数据单）下得到保证。

对于输送过热或过冷介质的泵，其泵的有关零件必须采取防止接触的措施，以免发生危险。

如果泵在停车后会产生回流，则必须在泵出口处安装一个防止回流的装置。

必须经常检查泵体，密封环和叶轮的腐蚀，磨损情况，并保证及时更换已腐蚀或磨损的零件。

装配和拆卸时注意安全，防止零件脱落，保证泵的可靠性。

连接法兰，连接螺孔，以及其它敞开部位在运输和存放期时间必须保持封闭。

注意：对于泵单机或整机的吊运不允许使用泵部分的或电机上的起吊环，起吊环仅供给装配或拆卸松开的单件吊运。

泵单机的吊运应将绳索绕在泵体法兰或轴承支架上，整机吊运应使用底座地脚螺栓孔。

2.泵的说明KZA、KZE型泵属单级卧式离心泵。

KZA型泵的泵体为脚支撑，KZE型泵体为中心支撑。

该两种系列泵，适用于输送清洁或有轻微污染的化学上中性或有腐蚀的液体，其温度范围为-45℃~+420℃，最高使用压力KZA型泵达2.5Mpa，KZE型泵达5.0Mpa。

作为流程泵KZA和KZE型泵执行API610标准，可保证流程工业要求的维修条件，轴承、轴封和叶轮为一转子组件可进行迅速的拆卸或装配，大大缩短了停车维修周期。

叶轮为单吸径向闭式，带有叶轮密封环和（KZA不带）和泵体密封环，腐蚀和磨损后只需要更换密封环，可降低维修和备件成本。

泵盖上带有冷却或加热轴封腔体的结构。

轴封有填料密封和机械密封两种类型，用户可根据不同使用工况选择。

轴承用润滑油润滑，轴承箱体上带有恒位油杯，温度在250℃下轴承支架为无冷却结构，250℃上将使用风扇冷却或水冷却结构。

长沙中联泵业有限公司多级泵通用安装使用说明泵的安装与调整1.泵的安装1.1泵的安装步骤1.1.1泵的安装步骤一般包括把泵放在地基上找水平和联接泵的管路等。

1.1.2除了一般的安装要求外，安装本型泵还要注意以下两点：a）电机联轴器与泵联轴器之间必须保证3～7mm间隙（具体间隙值详见安装尺寸表中的e或L7栏值），此间隙接近泵的窜动量。

b）电机与泵的轴心线必须在同一个平面内成为直线，可用塞尺测量两联轴器端面间隙的均匀度，在圆周各个方向上，最大和最小间隙的差数不得超过0.05mm，两端面中心线上下或左右的差数不超过0.05mm。

1.2泵安装时需要的设备泵安装时需要下列常规的和专用的设备和工具：a）有负载能力合适而安全的起重设备；b）每个地脚螺栓处都必须备有一块钢的垫铁或楔铁，作找平底座用；a）灌浆的材料必须是不收缩的灌浆料。

为了灌浆需准备一个木盒，而且需配有漏斗。

d）为了安装和拆卸填料，需要一套专用的工具，如带钩的夹具等。

1.3泵的基础1.3.1 泵的基础必须是具有足够强度和尺寸的混凝土地基。

混凝土水泥可以选用400号普通水泥，黄沙必须是不含泥土和其它杂质的纯净粗沙，石子为坚实的卵石或碎石，水泥的混合比例为1:2:5，即为1份水泥，2份沙子，5份石子，在灌水泥时，在靠近地面和高出地面的部分应放有木模框，二次灌浆的材料标号应比基础材料高一倍，机组安装就位后的现场浇灌，施工时必须浇捣密实均匀与原混凝土结合良好。

基础的质量约等于机组质量的3～5倍，泵的地基应比泵的底座长出50～70mm，且要留出地脚螺栓孔（为地脚螺栓3～4倍的钢管直径）。

1.3.2 打地基包括如下内容：地基的地脚螺栓孔的定位，灌浆和留出外联接管路位置，然后在其余空间灌浆。

1.3.3 地基的表面可以是粗糙的，以使灌浆效果好。

1.3.4 地基完全固化后再安装设备。

1.4搬放和找水平1.4.1 在底座或设备下面放置钢的垫铁和楔铁或调整垫，一般都放置在地脚螺栓处，如果底座或设备较长，在两地脚螺栓的中间可放置一块垫铁。
