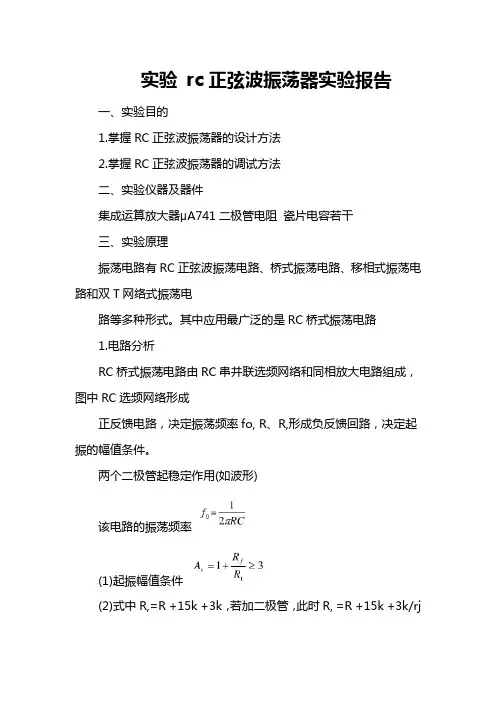

实验rc正弦波振荡器实验报告
一、实验目的
1.掌握RC正弦波振荡器的设计方法
2.掌握RC正弦波振荡器的调试方法
二、实验仪器及器件
集成运算放大器μA741二极管电阻瓷片电容若干
三、实验原理
振荡电路有RC正弦波振荡电路、桥式振荡电路、移相式振荡电路和双T网络式振荡电
路等多种形式。
其中应用最广泛的是RC桥式振荡电路
1.电路分析
RC桥式振荡电路由RC串并联选频网络和同相放大电路组成，图中RC选频网络形成
正反馈电路，决定振荡频率fo, R、R,形成负反馈回路，决定起振的幅值条件。
两个二极管起稳定作用(如波形)
该电路的振荡频率
(1)起振幅值条件
(2)式中R,=R +15k +3k，若加二极管，此时R, =R +15k +3k/rj
此时rg为二极管的正向动态电阻
2.电路参数确定
(1) 确定R、R,
电阻R和R,应由起振的幅值条件来确定，由式(2)可知R,≥2 R 通常取R,=(2.1-2.5) R，
这样既能保证起振，也不致产生严重的波形失真。
(2) 确定稳幅电路
通常的稳幅方法是利用A,随输出电压振幅上升而下降的自动调节作用实现稳幅。
图中稳幅
电路由两只正反向并联的二极管D、D2和3kQ
电阻并联组成，利用二极管正向动态电
阻的非线性以实现稳幅，为了减小因二极管特性的非线性而引起的波形失真，在二极管两端
并联小电阻Rz。
实验证明，取R_≈rj时，效果最佳。
四、实验内容
1.根据图形连接好电路，填写如下表格
五、思考题及实验心得:
在RC桥式振荡电路中，若电路不能起振，应调整哪个参数?
若输出波形失真应如何调整?。

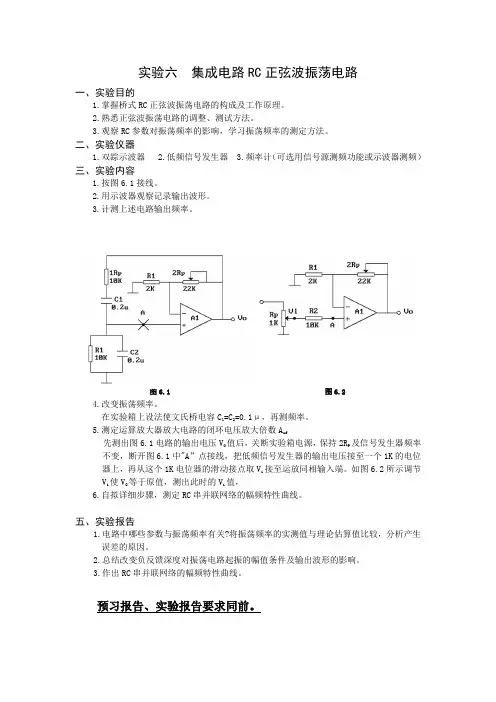

实验六集成电路RC正弦波振荡电路
一、实验目的
1.掌握桥式RC正弦波振荡电路的构成及工作原理。
2.熟悉正弦波振荡电路的调整、测试方法。
3.观察RC参数对振荡频率的影响，学习振荡频率的测定方法。
二、实验仪器
1.双踪示波器
2.低频信号发生器
3.频率计（可选用信号源测频功能或示波器测频）
三、实验内容
1.按图6.1接线。
2.用示波器观察记录输出波形。
3.计测上述电路输出频率。
图6.1 图6.2
4.改变振荡频率。
在实验箱上设法使文氏桥电容C1=C2=0.1μ，再测频率。
5.测定运算放大器放大电路的闭环电压放大倍数A uf
先测出图6.1电路的输出电压V O值后，关断实验箱电源，保持2R P及信号发生器频率不变，断开图6.1中"A”点接线，把低频信号发生器的输出电压接至一个1K的电位器上，再从这个1K电位器的滑动接点取V i接至运放同相输入端。
如图6.2所示调节V i使V O等于原值，测出此时的V i值，
6.自拟详细步骤，测定RC串并联网络的幅频特性曲线。
五、实验报告
1.电路中哪些参数与振荡频率有关?将振荡频率的实测值与理论估算值比较，分析产生
误差的原因。
2.总结改变负反馈深度对振荡电路起振的幅值条件及输出波形的影响。
3.作出RC串并联网络的幅频特性曲线。
预习报告、实验报告要求同前。

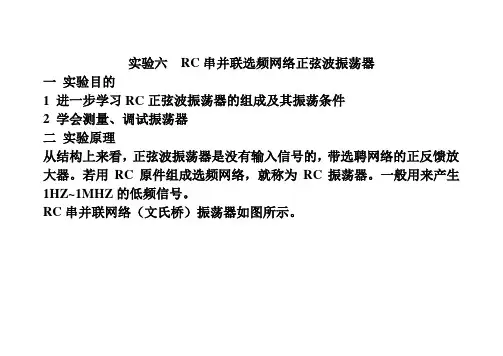

实验六RC串并联选频网络正弦波振荡器
一实验目的
1 进一步学习RC正弦波振荡器的组成及其振荡条件
2 学会测量、调试振荡器
二实验原理
从结构上来看，正弦波振荡器是没有输入信号的，带选聘网络的正反馈放大器。
若用RC原件组成选频网络，就称为RC振荡器。
一般用来产生1HZ~1MHZ的低频信号。
RC串并联网络（文氏桥）振荡器如图所示。
实验步骤：
（1）按图接电路
（2）振荡信号测试，将虚线处用导线连接（RC串并联支路与放大电路连接），调节RW至u0处观测到不失真正弦信号。
记录u0的幅度和频率。
（3）基本放大电路
A 静态点测试：将虚线处断开，用万用表测量T1,T2的静态工作点
B基本放大电路增益测试：给T1（ui处）接入幅度为30mv,频率为1KHZ 左右的正弦信号，观测输出信号u0，记录u0的幅度和频率，并求出基本放大电路增益A. (A=u0/ui)
(4)选频网络：给u0处接入幅度为3V,频率为1KHZ左右的正弦信号，观测输出信号uf，并求出选频反馈网络的反馈系数F=uf/ui
(5)验证A*F=1.。
