实验六 RC桥式正弦波振荡器

rc桥式振荡器实验报告
RC桥式振荡器实验报告
摘要：
本实验旨在通过搭建RC桥式振荡器电路并进行实验，探究其工作原理和特性。

实验结果表明，RC桥式振荡器能够产生稳定的正弦波输出，且频率受到RC元
件的影响。

引言：
振荡器是一种能够产生周期性输出信号的电路，广泛应用于各种电子设备中。

RC桥式振荡器是其中一种常见的振荡器电路，其工作原理是通过RC元件和放
大器构成反馈回路，产生正弦波输出。

本实验将通过搭建RC桥式振荡器电路
并进行实验，来深入了解其工作原理和特性。

实验内容：
1. 搭建RC桥式振荡器电路，包括放大器、RC元件和反馈回路。

2. 连接示波器，观察输出波形，并测量频率和幅度。

3. 调节RC元件数值，观察输出波形的变化。

实验结果：
通过实验观察和测量，我们得到了以下结果：
1. RC桥式振荡器产生了稳定的正弦波输出，频率在几千赫兹到几兆赫兹之间。

2. 调节RC元件数值，可以改变输出波形的频率和幅度，验证了RC桥式振荡器的特性。

讨论：
RC桥式振荡器的频率受到RC元件数值的影响，通过调节RC元件可以改变输
出波形的频率和幅度。

这为RC桥式振荡器在实际应用中提供了灵活性，可以根据需要进行调整。

同时，RC桥式振荡器的稳定性和可靠性也得到了验证，适用于各种电子设备中。

结论：
通过本实验，我们深入了解了RC桥式振荡器的工作原理和特性，验证了其能够产生稳定的正弦波输出，并且频率受到RC元件的影响。

这对于我们进一步应用和设计振荡器电路具有重要的意义。

实验rc正弦波振荡器实验报告
一、实验目的
1.掌握RC正弦波振荡器的设计方法
2.掌握RC正弦波振荡器的调试方法
二、实验仪器及器件
集成运算放大器μA741二极管电阻瓷片电容若干
三、实验原理
振荡电路有RC正弦波振荡电路、桥式振荡电路、移相式振荡电路和双T网络式振荡电
路等多种形式。

其中应用最广泛的是RC桥式振荡电路
1.电路分析
RC桥式振荡电路由RC串并联选频网络和同相放大电路组成，图中RC选频网络形成
正反馈电路，决定振荡频率fo, R、R,形成负反馈回路，决定起振的幅值条件。

两个二极管起稳定作用(如波形)
该电路的振荡频率
(1)起振幅值条件
(2)式中R,=R +15k +3k，若加二极管，此时R, =R +15k +3k/rj
此时rg为二极管的正向动态电阻
2.电路参数确定
(1) 确定R、R,
电阻R和R,应由起振的幅值条件来确定，由式(2)可知R,≥2 R 通常取R,=(2.1-2.5) R，
这样既能保证起振，也不致产生严重的波形失真。

(2) 确定稳幅电路
通常的稳幅方法是利用A,随输出电压振幅上升而下降的自动调节作用实现稳幅。

图中稳幅
电路由两只正反向并联的二极管D、D2和3kQ
电阻并联组成，利用二极管正向动态电
阻的非线性以实现稳幅，为了减小因二极管特性的非线性而引起的波形失真，在二极管两端
并联小电阻Rz。

实验证明，取R_≈rj时，效果最佳。

四、实验内容
1.根据图形连接好电路，填写如下表格
五、思考题及实验心得:
在RC桥式振荡电路中，若电路不能起振，应调整哪个参数?
若输出波形失真应如何调整?。

RC桥式正弦波振荡器

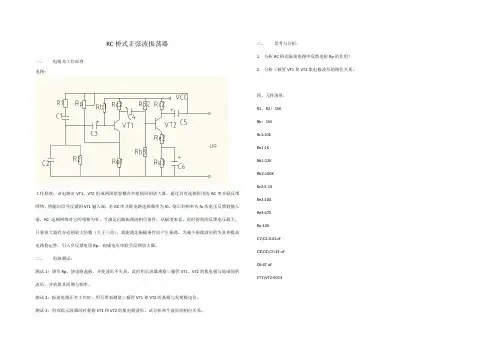

一、电路及工作原理
电路：
工作原理：该电路由VT1、VT2组成两级阻容耦合共射极同相放大器，通过具有选频作用的RC串并联反馈网络，将输出信号反馈到VT1输入端，若RC串并联电路选频频率为f0，则只有频率为fo的电压反馈到输入端，RC选频网络对它的相移为零，才满足自激振荡的相位条件。

从幅度来看，此时得到的反馈电压最大。

只要放大器有合适的放大倍数（大于三倍），就能满足振幅条件而产生振荡。

为减小振荡波形的失真和提高电路稳定性，引入负反馈电阻Rp，构成电压串联负反馈放大器。

二、电路测试：
测试1：调节Rp，使电路起振，并使波形不失真，此时用示波器观察三极管VT1、VT2的集电极与地端间的波形，并估算其周期与频率。

测试2：振荡电路正常工作时，用万用表测量三极管VT1和VT2的基极与发射极电位。

测试3：用双踪示波器同时观察VT1和VT2的集电极波形，试分析两个波形的相位关系。

三、思考与分析：
1.分析RC桥式振荡电路中反馈电阻Rp的作用？
2.分析三极管VT1和VT2集电极波形的相位关系。

四、元件清单：
R1、R2：15K
Rb：1M
Rc1:10k
Re1:1K
Rb1:12K
Rb2:100K
Rc2:5.1K
Re2:100
Re3:470
Rp:10K
C1\C2:0.01uF
C3\C4\C5:33 uF
C6:47 uF
VT1\VT2:9013。

RC正弦波振荡器一、实训目的1、掌握RC桥式正弦波振荡器的电路构成及工作原理；2、熟悉正弦波振荡器的调整、测试方法；3、观察参数对振荡频率的影响，学习振荡频率的测试方法；4、熟悉RC正弦波振荡器故障的分析和处理。

二、实训所需挂件及附件序号型号备注1 PMT01电源控制屏该控制屏包含“液晶显示屏”等模块2 PMT-60电子技术实训电源组件该挂件包含“电源及信号源”等模块3 PMT-61电子技术实训组件（一）该挂件包含“RC正弦波振荡器”等模块4 双踪示波器自备三、实训原理RC正弦波振荡器的原理图如下图2-5所示；图2-5 RC桥式正弦波振荡器RC桥式正弦波振荡器又称为文氏桥振荡器，电路由同相放大器和具有选频作用的RC串并联正反馈网络两部分组成，即放大电路A V和选频网络F V。

A V为由集成运放LF353组成的同相放大电路，①脚输出频率为f0的信号通过RC串并联反馈到放大器的输入端③脚。

因为RC选频网络的反馈系数F=1/3，因此，只要使放大器的放大倍数Auf=3，就能满足振幅平衡条件；由于同相放大器的输入信号与输出信号的相位差为00，RC串并联选频网络对于频率为f0信号的相移也为00，所以信号的总相移满足相位平衡条件，属正反馈。

因此，电路对信号中频率为f0的分量能够产生自激振荡，而其他的频率分量由于选频网络的作用，反馈电压低，相位不为零，则不产生自激振荡。

在实用的RC桥式振荡器电路中，反馈电阻Rf（相当于图2-5中的RP2）常采用具有负温度系数的热敏电阻以便顺利起振，当振荡器的输出幅度增大时，流过Rf 的电流增强，随热敏电阻的温度上升其电阻变小，使放大器的增益下降，这将自动调节振荡输出信号趋于稳定。

RC桥式振荡器电路的振荡频率取决于RC选频回路的R1、C1、RP1、C2参数，通常情况下，R1=RP1=R 、C1=C2=C ，振荡频率为)2/(10RC f π=四、实训方法1、用万用表监测使RP1=R1=10K ，用导线从PMT-60挂件上将±15V 电源接到PMT-61挂件的“RC 桥式振荡器”模块的±15V 输入端。

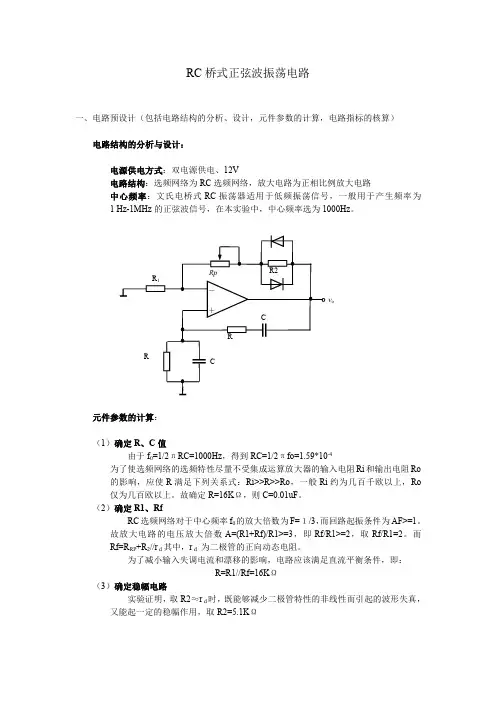

RC 桥式正弦波振荡电路一、电路预设计（包括电路结构的分析、设计，元件参数的计算，电路指标的核算）电路结构的分析与设计：电源供电方式：双电源供电、12V电路结构：选频网络为RC 选频网络，放大电路为正相比例放大电路中心频率：文氏电桥式RC 振荡器适用于低频振荡信号，一般用于产生频率为1Hz-1MHz 的正弦波信号，在本实验中，中心频率选为1000Hz 。

元件参数的计算：（1）确定R 、C 值由于f 0=1/2πRC=1000Hz ，得到RC=1/2πfo=1.59*10-4为了使选频网络的选频特性尽量不受集成运算放大器的输入电阻Ri 和输出电阻Ro 的影响，应使R 满足下列关系式：Ri>>R>>Ro ，一般Ri 约为几百千欧以上，Ro 仅为几百欧以上。

故确定R=16K Ω，则C=0.01uF 。

（2）确定R1、RfRC 选频网络对于中心频率f 0的放大倍数为F=１/3，而回路起振条件为AF>=1。

故放大电路的电压放大倍数A=(R1+Rf)/R1>=3，即Rf/R1>=2，取Rf/R1=2。

而Rf=R RP +R 2//r d 其中，r d 为二极管的正向动态电阻。

为了减小输入失调电流和漂移的影响，电路应该满足直流平衡条件，即：R=R1//Rf=16K Ω（3）确定稳幅电路实验证明，取R2≈r d 时，既能够减少二极管特性的非线性而引起的波形失真，又能起一定的稳幅作用，取R2=5.1K ΩRRp R 1v o－＋R2RCC综上所述：由Rf/R1=2R=R1//Rf=16KΩRf=R RP+R2//r dr d≈5.1KΩ得：R1=24kΩRf=48kΩR RP=45.5kΩ二、搭建实验仿真电路并构建测试环境三、分析电路中正反馈RC选频网络参数对性能的影响体现在哪方面？①由于f0=1/2πRC，选频网络参数R、C的乘积影响决定了正弦波的中心频率，②为选频网络的选频特性尽量不受集成运算放大器的输入电阻Ri和输出电阻Ro的影响，应使R满足下列关系式：Ri>>R>>R0。

rc正弦波振荡器实验报告
一、实验目的
学习RC正弦波振荡器的组成及其振荡条件。

学习如何设计、调试上述电路和测量电路输出波形的频
率、幅度。

二、实验设备
1、实验箱(台)。

2、示波器。

3、频率计。

4、毫伏表。

三、实验内容及步骤
按图13-1接线(1、2两点接通)。

本电路为文氏电桥RC正弦波振荡器，可用来产生频率范围宽、波形较好的正弦波。

电路由放大器和反馈网络组成。

有稳幅环节的文氏电桥振荡器。

(1)接通电源，用示波器观测有无正弦波电压Vo输出。

若无输出,可调节RP ,使Vo为无明显失真的正弦波，并观察Vo值是否稳定。

用毫伏表测量Vo和Vf的有效值，填入表13-1中，
( 2 )观察在R3=R4=10K2、C1=C2=0.01μf和R3=R4=10k2、C1=C2=0.02μf两种情况下的输出波形(不失真)，测量V0、Vf及f0, 填入表13-2和表23-4中,并与计算结果比较。

( 2 )观察在R3=R4=10KQ2、C1=C2=0.01μf和R3=R4=10k2、C1=C2=0.02μf两种情况下的输出波形(不失真)，测量V0、Vf及f0,
填入表13-2和表23-4中,并与计算结果比较。

3.无稳幅环节的文氏电桥振荡器
断开1、2两点的接线,接通电源调节RP,使Vo输出为无明显失真的正弦波,测量V0、Vf和f0 ,填入表13-3和表23-4中,并与计算结果比较。

五、实验报告
1、整理实验数据，填写表格。

2、测试Vo的频率并与计算结果比较。

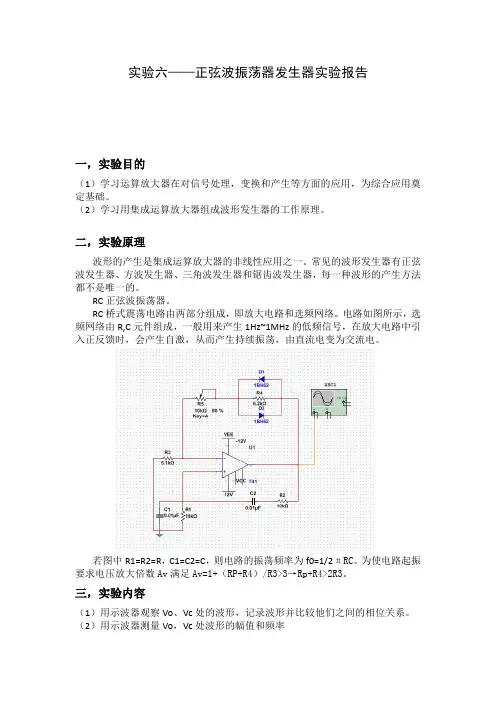

实验六——正弦波振荡器发生器实验报告一，实验目的（1）学习运算放大器在对信号处理，变换和产生等方面的应用，为综合应用奠定基础。

（2）学习用集成运算放大器组成波形发生器的工作原理。

二，实验原理波形的产生是集成运算放大器的非线性应用之一。

常见的波形发生器有正弦波发生器、方波发生器、三角波发生器和锯齿波发生器，每一种波形的产生方法都不是唯一的。

RC正弦波振荡器。

RC桥式震荡电路由两部分组成，即放大电路和选频网络。

电路如图所示，选频网络由R,C元件组成，一般用来产生1Hz~1MHz的低频信号，在放大电路中引入正反馈时，会产生自激，从而产生持续振荡，由直流电变为交流电。

若图中R1=R2=R，C1=C2=C，则电路的振荡频率为f0=1/2πRC。

为使电路起振要求电压放大倍数Av满足Av=1+（RP+R4）/R3>3→Rp+R4>2R3。

三，实验内容（1）用示波器观察Vo、Vc处的波形，记录波形并比较他们之间的相位关系。

（2）用示波器测量Vo，Vc处波形的幅值和频率（3）调节可变电阻Rp，用示波器观察输出电压Vp的变化情况。

（4）当T1=T2时，测量电阻Rp的大小，将理论值与实测值进行比较。

四，实验器材（1）双路直流稳压电源一台（2）函数信号发生器一台（3）示波器一台（4）万用表一台（5）集成运算放大器两片（6）电阻，电容，二极管，稳压管若干。

（7）模拟电路试验箱一台。

五，实验步骤RC正弦波振荡器。

1）按图示连接号电路，检查无误后，接通±12V直流电源。

2）用示波器观察有无正弦波输出。

3）调节可变电阻Rp，使输出波形从无到有直至失真，绘制输出波形Vo，记录临界起振、正弦波输出及出现失真情况下的Rp值。

4）调节可变电阻Rp，分别测量以上三种情况下，输出电压vo和反馈电压vf的值并将结果记录到表3.4.2中，分析负反馈强弱对起振条件和输出波形的影响。

5）测量当R1=R2=10kΩ，C1=C2=0.01μF和R1=R2=10kΩ，C1=C2=0.02μF 两种情况下。
