负载使用类别AC-1,AC-3与AC-4以及AC-15和DC-13的含义和区别是什么问题：负载使用类别AC-1,AC-3与AC-4以及AC-15和DC-13的含义和区别是什么？解答：负载使用类别用来表示接触器、隔离器、负荷隔离开关和开关熔断器组合装置等低压开关设备的用途与负载特性。
具体含义和区别如下：-----------------------------------------------------------使用类别????典型应用场合-----------------------------------------------------------AC－1 ????无感或低感负载、电阻炉交AC－3?????笼型异步电动机的起动、运转中分断流直流AC(如AC1的1.见下表AC－1AC－2AC－3AC－4AC－5aAC－5bAC－6a 变压器的通断AC－6b 电容器组的通断AC－7a 家用电器和类似用途的低感负载AC－7b 家用的电动机负载AC－8a 具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b 具有自动复位过载脱扣器的密封制冷压缩机中的电动机2. 典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种：2.1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱及电热空调等设备。
若考虑网络电压升高10％，则电阻元件的工作电流也将相应增大。
因此，在选择接触器的额定工作电流时，应予以考虑。
这类负载被划分在AC1使用类别中。
2.2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高1 0AC-5a。
2.3202.42.5机切换的接触器属于AC－2使用类别。
鼠笼式电动机一般采用直接起动，起动电流冲击衰减后随后流过的是稳态电流Ie，一般的鼠笼式电动机起动电流(有效值)IA为4～8倍的电动机额定电流IN。

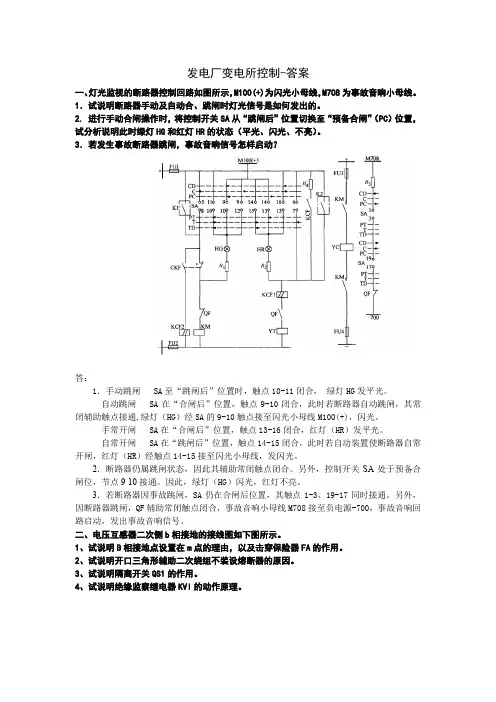

发电厂变电所控制-答案一、灯光监视的断路器控制回路如图所示，M100(+)为闪光小母线，M708为事故音响小母线。
1．试说明断路器手动及自动合、跳闸时灯光信号是如何发出的。
2. 进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至“预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。
3．若发生事故断路器跳闸，事故音响信号怎样启动？答：1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。
自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。
手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。
自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。
2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。
另外，控制开关SA处于预备合闸位，节点9-10接通。
因此，绿灯（HG）闪光，红灯不亮。
3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。
另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。
二、电压互感器二次侧b相接地的接线图如下图所示。
1、试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。
2、试说明开口三角形辅助二次绕组不装设熔断器的原因。
3、试说明隔离开关QS1的作用。
4、试说明绝缘监察继电器KVI的动作原理。
答：1．b相接地点的设置。
接地点设在端子箱内FU2之后m点，是因为若设在FU2之前n 点，则当中性线发生接地故障时将使b相绕组短路而无熔断器保护。
而在m点接地也有缺点：一旦熔断器熔断，则电压互感器整个二次侧将失去保护接地点，如果高低压绝缘破坏高电压侵入将危及设备及人身安全。
问题：负载使用类别AC-1,AC-3与AC-4以及AC-15和DC-13的含义和区别是什么？
解答：负载使用类别用来表示接触器、隔离器、负荷隔离开关和开关熔断器组合装置等低压
开关设备的用途与负载特性。
具体含义和区别如下：
----------------------------------------------------------- 使用类别 典型应用场合
----------------------------------------------------------- AC－1 无感或低感负载、电阻炉
交
AC－3 笼型异步电动机的起动、运转中分断
（允许操作频率不超过每分钟5次和每10分
钟10次的点动或反接制动）
AC－4 笼型异步电动机的频繁起动、反接制动或反
向运转、点动
流
AC－15 大于72VA的电磁负载的控制
----------------------------------------------------------- 直
DC－13 电磁铁的控制
流
----------------------------------------------------------- A&D Service and Support in China 网上课堂Page1-1。
