CAD画图所用键盘操作命令键画直线：L+空格键矩形：REC+空格键矩形标注：REC+空格键+(SHIFT+@)+输入宽逗号输入长）园：C+空格键圆形标注：REC+空格键+（直径d或半径r）数据曲线：SPL+空格键SACNCR---------钢筋砼示标注：DLI+空格键AR-CONC-------画砼标识修改标注：选中，ED+空格键(输入ed和空格键)连续性标注：QDIM（先拉半框选中，拉，空格键）？？等分：DIV+空格键(先画一条线，div，空，选线，空，等分距离，空，L，空)块：B+空格键（选图形，B，空格，填名称，确定）填充：H+空格键量距离：DI+空格键偏移：O+空格键（+T空格键随便偏移；输入距离然后+T空格键，定距离偏移）移动：M+空格键(从右向左拉半匡选择，移动)缩放：SC+空格键镜像：MI+空格键修改标注：D+空格键（样式管理器）打散：X+空格键拉伸：SC+空格键(SC+空格键+拉匡选择+空格键)正交：F81、墙体层：白色实线0.3毫米捕捉：F32、轴线层：青色虚线默认线宽圆弧起点：A+空格键3、标注层：绿色实线0.15毫米剪切：TR+双击空格键4、家具层：紫色实线默认线宽延伸：EX+空格键5、门窗层：青色实线0.05毫米倒直角：F+空格键6、地面层：绿色实线默认线宽圆角：F+空格键+输入R返回上一步，撤销：CTRL+Z笔刷：MA+空格键修改：D+空格键文字键：T+空格键物体居中：Z+空格键+E+空格键复制：CO+空格键（围框选上）相关联复制：CO+空格键+M+空格键连续剪切：TR+空+选线+空+F+空+拉线+空打印：CTRL+P成组修剪：（T+R）空格+选线空格+F空格键（拉线）空格旋转：RO+空格键CAD快捷键大全常用CAD快捷键汇总我来说两句(0)CAD快捷键大全常用CAD快捷键汇总AutoCAD是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。

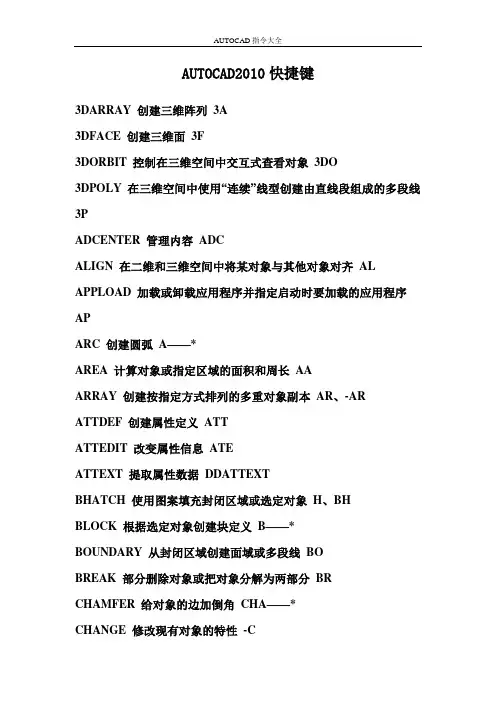

AUTOCAD2010快捷键3DARRAY 创建三维阵列3A3DFACE 创建三维面3F3DORBIT 控制在三维空间中交互式查看对象3DO3DPOLY 在三维空间中使用“连续”线型创建由直线段组成的多段线3PADCENTER 管理内容ADCALIGN 在二维和三维空间中将某对象与其他对象对齐AL APPLOAD 加载或卸载应用程序并指定启动时要加载的应用程序APARC 创建圆弧A——*AREA 计算对象或指定区域的面积和周长AAARRAY 创建按指定方式排列的多重对象副本AR、-AR ATTDEF 创建属性定义ATTATTEDIT 改变属性信息ATEATTEXT 提取属性数据DDATTEXTBHATCH 使用图案填充封闭区域或选定对象H、BHBLOCK 根据选定对象创建块定义B——*BOUNDARY 从封闭区域创建面域或多段线BOBREAK 部分删除对象或把对象分解为两部分BRCHAMFER 给对象的边加倒角CHA——*CHANGE 修改现有对象的特性-CCIRCLE 创建圆形C——*COLOR 定义新对象的颜色COLCOPY 复制对象CO、CPDBCONNECT 为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT 编辑文字和属性定义EDDDVPOINT 设置三维观察方向VPDIMALIGNED 创建对齐线性标注DALDIMANGULAR 创建角度标注DAN——*DIMBASELINE 从上一个或选定标注的基线处创建线性、角度或坐标标注DBA——*基线标注DIMCENTER 创建圆和圆弧的圆心标记或中心线DCE——* DIMCONTINUE 从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO 连续标注命令连续标注前提：选择一个相应的标注，以上一个标注的第二条尺寸线为前提，继承上一标注的特点。
DIMDIAMETER 创建圆和圆弧的直径标注DDI——* 弧长标注DAR ，%%C=直径符号DIMEDIT 编辑标注DED——* %%d=度数符号DIMLINEAR 创建线性尺寸标注DLI——* %%p=正负号DIMORDINATE 创建坐标点标注DOR——*DIMOVERRIDE 替代标注系统变量DOVDIMRADIUS 创建圆和圆弧的半径标注DRA——*DIMSTYLE 创建或修改标注样式D——*DIMTEDIT 移动和旋转标注文字DIMTEDDIST 测量两点之间的距离和角度DIDIVIDE 将点对象或块沿对象的长度或周长等间隔排列DIV DONUT 绘制填充的圆和环DODRAWORDER 修改图像和其他对象的显示顺序DR DSETTINGS 指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SEDSVIEWER 打开“鸟瞰视图”窗口AVDVIEW 定义平行投影或透视视图DVELLIPSE 创建椭圆或椭圆弧EL——*ERASE 从图形中删除对象E——*EXPLODE 将组合对象分解为对象组件XEXPORT 以其他文件格式保存对象EXPEXTEND 延伸对象到另一对象EX——*EXTRUDE 通过拉伸现有二维对象来创建三维原型EXTFILLET 给对象的边加圆角F——*FILTER 创建可重复使用的过滤器以便根据特性选择对象FI GROUP 创建对象的命名选择集GHATCH 用图案填充一块指定边界的区域-HHATCHEDIT 修改现有的图案填充对象HEHIDE 重生成三维模型时不显示隐藏线HIIMAGE 管理图像IMIMAGEADJUST 控制选定图像的亮度、对比度和褪色度IAD IMAGEATTACH 向当前图形中附着新的图像对象IAT IMAGECLIP 为图像对象创建新剪裁边界ICLIMPORT 向AutoCAD 输入文件IMPINSERT 将命名块或图形插入到当前图形中IINTERFERE 用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT 用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ 插入链接或嵌入对象IOLAYER 管理图层和图层特性LA——*-LAYOUT 创建新布局,重命名、复制、保存或删除现有布局LO LEADER 创建一条引线将注释与一个几何特征相连LEAD 单引线命令LE——*LENGTHEN 拉长对象LEN——*LINE 创建直线段L——*LINETYPE 创建、加载和设置线型LTLIST 显示选定对象的数据库信息LI、LSLTSCALE 设置线型比例因子LTS——*LWEIGHT 设置线宽LWMATCHPROP 设置当前线宽、线宽显示选项和线宽单位MA ，多重引线样式MLS——*MEASURE 将点对象或块按指定的间距放置ME MIRROR 创建对象的镜像副本MI——*MLINE 创建多重平行线MLMOVE 在指定方向上按指定距离移动对象M——* MSPACE 从图纸空间切换到模型空间视口MS MTEXT 创建多行文字T、MTMVIEW 创建浮动视口和打开现有的浮动视口MV OFFSET 创建同心圆、平行线和平行曲线O——* OPTIONS 自定义AutoCAD设置GR、OP、PR OSNAP 设置对象捕捉模式OSPAN 移动当前视口中显示的图形PPASTESPEC 插入剪贴板数据并控制数据格式PA PEDIT 编辑多段线和三维多边形网格PEPLINE 创建二维多段线PLPRINT 将图形打印到打印设备或文件PLOTPOINT 创建点对象PO——*POLYGON 创建闭合的等边多段线POLPREVIEW 显示打印图形的效果PREPROPERTIES 控制现有对象的特性CH、MO PROPERTIESCLOSE 关闭“特性”窗口PRCLOSEPSPACE 从模型空间视口切换到图纸空间PSPURGE 删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER 快速创建引线和引线注释LEQUIT 退出AutoCAD EXITRECTANG 绘制矩形多段线REC——*REDRAW 刷新显示当前视口RREDRAWALL 刷新显示所有视口RAREGEN 重生成图形并刷新显示当前视口REREGENALL 重新生成图形并刷新所有视口REAREGION 从现有对象的选择集中创建面域对象REGRENAME 修改对象名REN——*RENDER 创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE 绕轴旋转二维对象以创建实体REVRPREF 设置渲染系统配置RPRROTATE 绕基点移动对象ROSCALE 在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT 用脚本文件执行一系列命令SCRSECTION 用剖切平面和实体截交创建面域SECSETVAR 列出系统变量并修改变量值SETSLICE 用平面剖切一组实体SLSNAP 规定光标按指定的间距移动SNSOLID 创建二维填充多边形SOSPELL 检查图形中文字的拼写SPSPLINE 创建二次或三次(NURBS) 样条曲线SPL SPLINEDIT 编辑样条曲线对象SPE——*STRETCH 移动或拉伸对象S——*STYLE 创建或修改已命名的文字样式以及设置图形中文字的当前样式ST——*SUBTRACT 用差集创建组合面域或实体SUTABLET 校准、配置、打开和关闭已安装的数字化仪TA THICKNESS 设置当前三维实体的厚度THTILEMODE 使“模型”选项卡或最后一个布局选项卡当前化TI、TMTOLERANCE 创建形位公差标注TOLTOOLBAR 显示、隐藏和自定义工具栏TOTORUS 创建圆环形实体TORTRIM 用其他对象定义的剪切边修剪对象TR——*UNION 通过并运算创建组合面域或实体UNIUNITS 设置坐标和角度的显示格式和精度UNVIEW 保存和恢复已命名的视图VVPOINT 设置图形的三维直观图的查看方向-VPWBLOCK 将块对象写入新图形文件WWEDGE 创建三维实体使其倾斜面尖端沿X 轴正向WE XATTACH 将外部参照附着到当前图形中XA 打散分解命令X——*XBIND 将外部参照依赖符号绑定到图形中XBXCLIP 定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XCXLINE 创建无限长的直线（即参照线）XLXREF 控制图形中的外部参照XRZOOM 放大或缩小当前视口对象的外观尺寸ZF1 获取帮助F2 实现作图窗和文本窗口的切换F3 控制是否实现对象自动捕捉F4 数字化仪控制F5 等轴测平面切换F6 控制状态行上坐标的显示方式F7 栅格显示模式控制F8 正交模式控制F9 栅格捕捉模式控制F10 极轴模式控制F11 对象追踪式控制Ctrl+A 另存为或全部选择Ctrl+B 栅格捕捉模式控制(F9)Ctrl+C 将选择的对象复制到剪切板上Ctrl+F 控制是否实现对象自动捕捉(f3) Ctrl+G 栅格显示模式控制(F7)Ctrl+J 重复执行上一步命令Ctrl+K 超级链接Ctrl+N 新建图形文件Ctrl+M 打开选项对话框Ctrl+1 打开特性对话框Ctrl+2 打开图象资源管理器Ctrl+6 打开图象数据原子Ctrl+O 打开图象文件Ctrl+P 打开打印对说框Ctrl+S 保存文件Ctrl+U 极轴模式控制(F10)Ctrl+V 粘贴剪贴板上的内容Ctrl+W 对象追踪式控制(F11)Ctrl+X 剪切所选择的内容Ctrl+Y 重做Ctrl+Z 取消前一步的操作。
D比例因子：放大2倍就是二分之一，缩小0.5倍就0.5分之一CAD快捷键大全常用CAD快捷键汇总日期：2010-01-13作者：FengMM出处：(IT世界网)我来说两句(0)CAD快捷键大全常用CAD快捷键汇总AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。
AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。
在CAD软件操作中，为使用者方便，于在Windows中工作时一样，利用CAD快捷键代替鼠标。
利用键盘快捷键发出命令，完成绘图，修改，保存等操作。
这些命令键就是CAD 快捷键。
现在就来看看AutoCAD快捷键：一、CAD快捷键：常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、CAD快捷键：常用CTRL快捷键Ctrl+B: 栅格捕捉模式控制(F9)dra:半径标注ddi:直径标注dal:对齐标注dan:角度标注Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作三、CAD快捷键：字母快捷键AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系A V: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例(scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放四、CAD快捷键：其它组合快捷键显示降级适配（开关）【O】适应透视图格点【Shift】+【Ctrl】+【A】排列【Alt】+【A】角度捕捉(开关) 【A】动画模式(开关) 【N】改变到后视图【K】背景锁定(开关) 【Alt】+【Ctrl】+【B】前一时间单位【.】下一时间单位【,】改变到上（Top）视图【T】改变到底(Bottom)视图【B】改变到相机(Camera)视图【C】改变到前（Front）视图【F】改变到等大的用户(User)视图【U】改变到右(Right)视图【R】改变到透视（Perspective）图【P】循环改变选择方式【Ctrl】+【F】默认灯光(开关) 【Ctrl】+【L】删除物体【DEL】当前视图暂时失效【D】是否显示几何体内框(开关) 【Ctrl】+【E】显示第一个工具条【Alt】+【1】专家模式�全屏(开关) 【Ctrl】+【X】暂存(Hold)场景【Alt】+【Ctrl】+【H】取回(Fetch)场景【Alt】+【Ctrl】+【F】冻结所选物体【6】跳到最后一帧【END】跳到第一帧【HOME】显示/隐藏相机（Cameras）【Shift】+【C】显示/隐藏几何体(Geometry) 【Shift】+【O】显示/隐藏网格(Grids) 【G】显示/隐藏帮助(Helpers)物体【Shift】+【H】显示/隐藏光源(Lights) 【Shift】+【L】显示/隐藏粒子系统(Particle Systems) 【Shift】+【P】显示/隐藏空间扭曲(Space Warps)物体【Shift】+【W】锁定用户界面(开关) 【Alt】+【0】匹配到相机(Camera)视图【Ctrl】+【C】材质(Material)编辑器【M】最大化当前视图(开关) 【W】脚本编辑器【F11】新的场景【Ctrl】+【N】法线(Normal)对齐【Alt】+【N】向下轻推网格小键盘【-】向上轻推网格小键盘【+】NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】NURBS调整方格1 【Ctrl】+【1】NURBS调整方格2 【Ctrl】+【2】NURBS调整方格3 【Ctrl】+【3】偏移捕捉【Alt】+【Ctrl】+【空格】打开一个MAX文件【Ctrl】+【O】平移视图【Ctrl】+【P】交互式平移视图【I】放置高光(Highlight) 【Ctrl】+【H】播放/停止动画【/】快速(Quick)渲染【Shift】+【Q】回到上一场景*作【Ctrl】+【A】回到上一视图*作【Shift】+【A】撤消场景*作【Ctrl】+【Z】撤消视图*作【Shift】+【Z】刷新所有视图【1】用前一次的参数进行渲染【Shift】+【E】或【F9】渲染配置【Shift】+【R】或【F10】在xy/yz/zx锁定中循环改变【F8】约束到X轴【F5】约束到Y轴【F6】约束到Z轴【F7】旋转(Rotate)视图模式【Ctrl】+【R】或【V】保存(Save)文件【Ctrl】+【S】透明显示所选物体(开关) 【Alt】+【X】选择父物体【PageUp】选择子物体【PageDown】根据名称选择物体【H】选择锁定(开关) 【空格】减淡所选物体的面(开关) 【F2】显示所有视图网格(Grids)(开关) 【Shift】+【G】显示/隐藏命令面板【3】显示/隐藏浮动工具条【4】显示最后一次渲染的图画【Ctrl】+【I】显示/隐藏主要工具栏【Alt】+【6】显示/隐藏安全框【Shift】+【F】*显示/隐藏所选物体的支架【J】显示/隐藏工具条【Y】/【2】百分比(Percent)捕捉(开关) 【Shift】+【Ctrl】+【P】打开/关闭捕捉(Snap) 【S】循环通过捕捉点【Alt】+【空格】声音(开关) 【\】间隔放置物体【Shift】+【I】改变到光线视图【Shift】+【4】循环改变子物体层级【Ins】子物体选择(开关) 【Ctrl】+【B】帖图材质(Texture)修正【Ctrl】+【T】加大动态坐标【+】减小动态坐标【-】激活动态坐标(开关) 【X】精确输入转变量【F12】全部解冻【7】根据名字显示隐藏的物体【5】刷新背景图像(Background) 【Alt】+【Shift】+【Ctrl】+【B】显示几何体外框(开关) 【F4】视图背景(Background) 【Alt】+【B】用方框(Box)快显几何体(开关) 【Shift】+【B】打开虚拟现实数字键盘【1】虚拟视图向下移动数字键盘【2】虚拟视图向左移动数字键盘【4】虚拟视图向右移动数字键盘【6】虚拟视图向中移动数字键盘【8】虚拟视图放大数字键盘【7】虚拟视图缩小数字键盘【9】实色显示场景中的几何体(开关) 【F3】全部视图显示所有物体【Shift】+【Ctrl】+【Z】*视窗缩放到选择物体范围（Extents）【E】缩放范围【Alt】+【Ctrl】+【Z】视窗放大两倍【Shift】+数字键盘【+】放大镜工具【Z】视窗缩小两倍【Shift】+数字键盘【-】根据框选进行放大【Ctrl】+【w】视窗交互式放大【[】视窗交互式缩小【]】轨迹视图加入(Add)关键帧【A】前一时间单位【<】下一时间单位【>】编辑(Edit)关键帧模式【E】编辑区域模式【F3】编辑时间模式【F2】展开对象（Object）切换【O】展开轨迹（Track）切换【T】函数(Function)曲线模式【F5】或【F】锁定所选物体【空格】向上移动高亮显示【↓】向下移动高亮显示【↑】向左轻移关键帧【←】向右轻移关键帧【→】位置区域模式【F4】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】用前一次的配置进行渲染【F9】渲染配置【F10】向下收拢【Ctrl】+【↓】向上收拢【Ctrl】+【↑】材质编辑器用前一次的配置进行渲染【F9】渲染配置【F10】撤消场景*作【Ctrl】+【Z】示意(Schematic)视图下一时间单位【>】前一时间单位【<】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】Active Shade绘制(Draw)区域【D】渲染(Render) 【R】锁定工具栏(泊坞窗) 【空格】视频编辑加入过滤器(Filter)项目【Ctrl】+【F】加入输入(Input)项目【Ctrl】+【I】加入图层(Layer)项目【Ctrl】+【L】加入输出(Output)项目【Ctrl】+【O】加入(Add)新的项目【Ctrl】+【A】加入场景(Scene)事件【Ctrl】+【s】编辑(Edit)当前事件【Ctrl】+【E】执行(Run)序列【Ctrl】+【R】新(New)的序列【Ctrl】+【N】撤消场景*作【Ctrl】+【Z】NURBS编辑CV 约束法线(Normal)移动【Alt】+【N】CV 约束到U向移动【Alt】+【U】CV 约束到V向移动【Alt】+【V】显示曲线(Curves) 【Shift】+【Ctrl】+【C】显示控制点(Dependents) 【Ctrl】+【D】显示格子(Lattices) 【Ctrl】+【L】NURBS面显示方式切换【Alt】+【L】显示表面(Surfaces) 【Shift】+【Ctrl】+【s】显示工具箱(Toolbox) 【Ctrl】+【T】显示表面整齐(Trims) 【Shift】+【Ctrl】+【T】根据名字选择本物体的子层级【Ctrl】+【H】锁定2D 所选物体【空格】选择U向的下一点【Ctrl】+【→】选择V向的下一点【Ctrl】+【↑】选择U向的前一点【Ctrl】+【←】选择V向的前一点【Ctrl】+【↓】根据名字选择子物体【H】柔软所选物体【Ctrl】+【s】转换到Curve CV 层级【Alt】+【Shift】+【Z】转换到Curve 层级【Alt】+【Shift】+【C】转换到Imports 层级【Alt】+【Shift】+【I】转换到Point 层级【Alt】+【Shift】+【P】转换到Surface CV 层级【Alt】+【Shift】+【V】转换到Surface 层级【Alt】+【Shift】+【S】转换到上一层级【Alt】+【Shift】+【T】转换降级【Ctrl】+【X】FFD转换到控制点(Control Point)层级【Alt】+【Shift】+【C】到格点(Lattice)层级【Alt】+【Shift】+【L】到设置体积(V olume)层级【Alt】+【Shift】+【S】转换到上层级【Alt】+【Shift】+【T】打开的UVW贴图进入编辑(Edit)UVW模式【Ctrl】+【E】调用*.uvw文件【Alt】+【Shift】+【Ctrl】+【L】保存UVW为*.uvw格式的文件【Alt】+【Shift】+【Ctrl】+【S】打断(Break)选择点【Ctrl】+【B】分离(Detach)边界点【Ctrl】+【D】过滤选择面【Ctrl】+【空格】水平翻转【Alt】+【Shift】+【Ctrl】+【B】垂直(V ertical)翻转【Alt】+【Shift】+【Ctrl】+【V】冻结(Freeze)所选材质点【Ctrl】+【F】隐藏(Hide)所选材质点【Ctrl】+【H】全部解冻(unFreeze) 【Alt】+【F】全部取消隐藏(unHide) 【Alt】+【H】从堆栈中获取面选集【Alt】+【Shift】+【Ctrl】+【F】从面获取选集【Alt】+【Shift】+【Ctrl】+【V】锁定所选顶点【空格】水平镜象【Alt】+【Shift】+【Ctrl】+【N】垂直镜象【Alt】+【Shift】+【Ctrl】+【M】水平移动【Alt】+【Shift】+【Ctrl】+【J】垂直移动【Alt】+【Shift】+【Ctrl】+【K】平移视图【Ctrl】+【P】象素捕捉【S】平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】水平缩放【Alt】+【Shift】+【Ctrl】+【I】垂直缩放【Alt】+【Shift】+【Ctrl】+【O】移动材质点【Q】旋转材质点【W】等比例缩放材质点【E】焊接(Weld)所选的材质点【Alt】+【Ctrl】+【W】焊接(Weld)到目标材质点【Ctrl】+【W】Unwrap的选项(Options) 【Ctrl】+【O】更新贴图(Map) 【Alt】+【Shift】+【Ctrl】+【M】将Unwrap视图扩展到全部显示【Alt】+【Ctrl】+【Z】框选放大Unwrap视图【Ctrl】+【Z】将Unwrap视图扩展到所选材质点的大小【Alt】+【Shift】+【Ctrl】+【Z】缩放到Gizmo大小【Shift】+【空格】缩放(Zoom)工具【Z】反应堆(Reactor)建立(Create)反应(Reaction) 【Alt】+【Ctrl】+【C】删除(Delete)反应(Reaction) 【Alt】+【Ctrl】+【D】编辑状态(State)切换【Alt】+【Ctrl】+【s】设置最大影响(Influence) 【Ctrl】+【I】设置最小影响(Influence) 【Alt】+【I】设置影响值(Value) 【Alt】+【Ctrl】+【V】ActiveShade (Scanline)初始化【P】更新【U】宏编辑器累积计数器【Q】08版CAD安装安装方法解压得到另三个压缩包一个是光盘1，一个是光盘2，一个是破解工具。

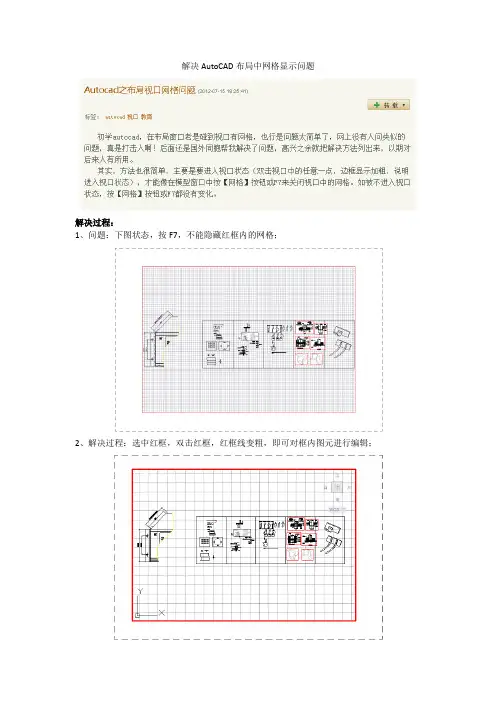

AUTOCAD布局中的不同的图示隐藏不同的图层及如何设置
依然发布
相信很多cad的使用者都会遇到出图方面对的问题，如果图形比较简单加上标注也不会止于显得使我们的出来的图比较乱。
如果你的图形比较复杂、又比较小、还有很多技术和尺寸要求，如果这样出图还要完全表达出你对零件的全部要求，这样就比较棘手。
例如：下图所示
那么今天我们就来解决这个问题。
首先把你需要出图的部分复制到布局的图框里。
首先，你双击进入一个视口。
然后在图层工具栏里，不是有“开关”，
“冻结”嘛。
“冻结”后面的一个就是“在当前视口中冻结”。
我们用的就是这个。
可以理解为，在当前，你激活的这个视口中，不显示哪个图层，那么就按一下这个图标。
就可以了。
这样把不需要的图层冻结起来，就不会使图纸变得凌乱。
能研究到这里，说明你用CAD用的很细致了。
希望这篇教程可以帮到你。
AUTOCAD让你我共同进步。
依然、
邮箱：wei5da@。
