GridBagLayout(网格布局管理器)结构分析及功能使用详解

  • 格式：doc
  • 大小：281.66 KB
  • 文档页数：20

java.awt类 GridBagLayoutng.Objectjava.awt.GridBagLayout所有已实现的接口：LayoutManager, LayoutManager2, Serializablepublic class GridBagLayoutextends Objectimplements LayoutManager2, SerializableGridBagLayout类是一个灵活的布局管理器，它不要求组件的大小相同便可以将组件垂直、水平或沿它们的基线对齐。

每个GridBagLayout对象维持一个动态的矩形单元网格，每个组件占用一个或多个这样的单元，该单元被称为显示区域。

每个由GridBagLayout管理的组件都与GridBagConstraints的实例相关联。

Constraints 对象指定组件的显示区域在网格中的具体放置位置，以及组件在其显示区域中的放置方式。

除了Constraints 对象之外，GridBagLayout还考虑每个组件的最小大小和首选大小，以确定组件的大小。

网格的总体方向取决于容器的ComponentOrientation属性。

对于水平的从左到右的方向，网格坐标(0,0) 位于容器的左上角，其中X 向右递增，Y 向下递增。

对于水平的从右到左的方向，网格坐标(0,0) 位于容器的右上角，其中X 向左递增，Y 向下递增。

为了有效使用网格包布局，必须自定义与组件关联的一个或多个GridBagConstraints对象。

可以通过设置一个或多个实例变量来自定义GridBagConstraints对象：GridBagConstraints.gridx、GridBagConstraints.gridy指定包含组件显示区域的前导角的单元，在此显示区域中，位于网格原点的单元地址是 gridx = 0, gridy = 0。

对于水平的从左到右的布局，组件的前导角是其左上角。

对于水平的从右到左的布局，组件的前导角是其右上角。

使用 GridBagConstraints.RELATIVE（默认值），指定会将组件直接放置在之前刚添加到容器中的组件的后面（沿 X 轴向为 gridx 或Y 轴向为 gridy）。

GridBagConstraints.gridwidth、GridBagConstraints.gridheight 指定组件的显示区域中行（针对 gridwidth）或列（针对 gridheight）中的单元数。

默认值为 1。

使用 GridBagConstraints.REMAINDER 指定组件的显示区域，该区域的范围是从 gridx 到该行（针对 gridwidth）中的最后一个单元，或者从 gridy 到该列（针对 gridheight）中的最后一个单元。

使用 GridBagConstraints.RELATIVE 指定组件的显示区域，该区域的范围是从 gridx 到其所在行（针对 gridwidth）的倒数第二个单元，或者从 gridy 到其所在列（针对 gridheight）的倒数第二个单元。

GridBagConstraints.fill当组件的显示区域大于组件的所需大小时，用于确定是否（以及如何）调整组件。

可能的值为GridBagConstraints.NONE（默认值）、GridBagConstraints.HORIZONTAL（加宽组件直到它足以在水平方向上填满其显示区域，但不更改其高度）、GridBagConstraints.VERTICAL（加高组件直到它足以在垂直方向上填满其显示区域，但不更改其宽度）和GridBagConstraints.BOTH（使组件完全填满其显示区域）。

GridBagConstraints.ipadx、GridBagConstraints.ipady指定布局中组件的内部填充，即对组件最小大小的添加量。

组件的宽度至少为其最小宽度加上 ipadx 像素。

类似地，组件的高度至少为其最小高度加上 ipady 像素。

GridBagConstraints.insets指定组件的外部填充，即组件与其显示区域边缘之间间距的最小量。

GridBagConstraints.anchor指定组件应置于其显示区域中何处。

可能的值有三种：绝对值、相对于方向的值和相对于基线的值。

相对于方向的值是相对于容器的ComponentOrientation 属性进行解释的，而绝对值则不然。

相关于基线的值是相对于基线进行计算的。

有效值包括：对值相对于方向的值相对于基线的值GridBagConstraints.NORTHGridBagConstraints.SOUTH GridBagConstraints.WEST GridBagConstraints.EASTdBagConstraints.NORTHWEST dBagConstraints.NORTHEAST dBagConstraints.SOUTHWESTdBagConstraints.SOUTHEAST GridBagConstraints.CENTER 默认值）∙GridBagConstraints.PAGE_START∙GridBagConstraints.PAGE_END∙GridBagConstraints.LINE_START∙GridBagConstraints.LINE_END∙GridBagConstraints.FIRST_LINE_START∙GridBagConstraints.FIRST_LINE_END∙ST_LINE_START∙ST_LINE_END∙GridBagConstraints.BASELINE∙GridBagConstraints.BASELINE_LEADING∙GridBagConstraints.BASELINE_TRAILING∙GridBagConstraints.ABOVE_BASELINE∙GridBagConstraints.ABOVE_BASELINE_LEADI∙GridBagConstraints.ABOVE_BASELINE_TRAIL∙GridBagConstraints.BELOW_BASELINE∙GridBagConstraints.BELOW_BASELINE_LEADI∙GridBagConstraints.BELOW_BASELINE_TRAILGridBagConstraints.weightx、GridBagConstraints.weighty用于确定分布空间的方式，这对于指定调整行为至关重要。

除非在行(weightx) 和列 (weighty) 中至少指定一个组件的权重，否则所有组件都会聚集在其容器的中央。

这是因为，当权重为零（默认值）时，GridBagLayout 对象会将所有额外空间置于其单元网格和容器边缘之间。

每行可以有一条基线，具体取决于该行中具有有效基线并沿此基线对齐的组件（组件的锚值是BASELINE、BASELINE_LEADING或BASELINE_TRAILING其中之一）。

如果行中没有具有有效基线的组件，则该行没有基线。

如果组件跨多行，则它与起始行（如果基线调整行为是CONSTANT_ASCENT）或结束行（如果基线调整行为是CONSTANT_DESCENT）的基线对齐。

用来对齐组件的行称为主导行。

下图显示了基线布局并包括横跨行的组件：此布局由三个组件组成：∙起始于0 行并结束于1 行的面板。

该面板有一个CONSTANT_DESCENT基线调整行为以及BASELINE的锚。

因为基线调整行为是CONSTANT_DESCENT，所以该面板的主要行是第1 行。

∙两个按钮，每个按钮都带有CENTER_OFFSET基线调整行为和BASELINE的锚。

因为第二个按钮和面板共享相同的主要行，所以它们都沿其基线对齐。

使用一个相对于基线的值定位的组件调整不同于使用绝对值或相对于方向的值。

组件更改的方式由主要行的基线更改方式指示。

如果基于相同主导行的所有组件具有CONSTANT_DESCENT基线调整行为，则基线定位到显示区域底部；否则，基线定位到显示区域顶部。

下述规则指示调整大小的行为：∙位于基线上方的可调整大小的组件只能增长到与该基线一样高。

例如，如果基线为100 且位于顶部，则位于基线上方的可调整大小的组件的增长永远都不能超过100 个单位。

∙同样地，位于基线下方的可调整大小的组件只能增长到和显示高度与基线之间的差值一样高。

∙仅当调整了大小的基线适应显示区域时，才能调整基线上具有OTHER基线调整行为的可调整大小组件。

如果不能将基线放入显示区域，则该组件不能调整大小。

∙位于该基线上没有OTHER基线调整行为的组件只能增长到和显示高度 - 基线 + 组件基线一样高。

如果沿基线放置一个组件，但该组件没有有效的基线，那么它将在其空间中垂直居中对齐。

同样地，如果已放置一个相对于基线的组件且行中的所有组件都没有有效的基线，则该组件垂直居中对齐。

下图显示了由网格包布局管理的十个组件（均为按钮）。

图 2 显示水平方向从左到右的容器的布局，图 3 显示水平方向从右到左的容器的布局。

图 2：水平方向，从左到右图 3：水平方向，从右到左十个组件的每一个组件都会将与之相关的GridBagConstraints对象的fill 字段设置为GridBagConstraints.BOTH。

此外，这些组件还具有以下非默认值约束(Constraints)：∙Button1、Button2、Button3：weightx = 1.0∙Button4：weightx = 1.0、gridwidth = GridBagConstraints.REMAINDER ∙Button5：gridwidth = GridBagConstraints.REMAINDER∙Button6：gridwidth = GridBagConstraints.RELATIVE∙Button7：gridwidth = GridBagConstraints.REMAINDER∙Button8：gridheight = 2、weighty = 1.0∙Button9、Button 10：gridwidth = GridBagConstraints.REMAINDER下面是实现上述示例的代码：import java.awt.*;import java.util.*;import java.applet.Applet;public class GridBagEx1 extends Applet {protected void makebutton(String name,GridBagLayout gridbag,GridBagConstraints c) {Button button = new Button(name);gridbag.setConstraints(button, c);add(button);}public void init() {GridBagLayout gridbag = new GridBagLayout();GridBagConstraints c = new GridBagConstraints();setFont(new Font("SansSerif", Font.PLAIN, 14));setLayout(gridbag);c.fill = GridBagConstraints.BOTH;c.weightx = 1.0;makebutton("Button1", gridbag, c);makebutton("Button2", gridbag, c);makebutton("Button3", gridbag, c);c.gridwidth = GridBagConstraints.REMAINDER;//end rowmakebutton("Button4", gridbag, c);c.weightx = 0.0; //reset to the defaultmakebutton("Button5", gridbag, c); //another rowc.gridwidth = GridBagConstraints.RELATIVE;//next-to-last in rowmakebutton("Button6", gridbag, c);c.gridwidth = GridBagConstraints.REMAINDER;//end rowmakebutton("Button7", gridbag, c);c.gridwidth = 1; //reset to the defaultc.gridheight = 2;c.weighty = 1.0;makebutton("Button8", gridbag, c);c.weighty = 0.0; //reset to the defaultc.gridwidth = GridBagConstraints.REMAINDER;//end rowc.gridheight = 1; //reset to the defaultmakebutton("Button9", gridbag, c);makebutton("Button10", gridbag, c);setSize(300, 100);}public static void main(String args[]) {Frame f = new Frame("GridBag Layout Example"); GridBagEx1 ex1 = new GridBagEx1();ex1.init();f.add("Center", ex1);f.pack();f.setSize(f.getPreferredSize());f.show();}}从以下版本开始：JDK1.0另请参见：GridBagConstraints, GridBagLayoutInfo, ComponentOrientation, 序列化表格字段摘要double[]columnWeights此字段保持对列权重的重写。

合集下载

第六章布局管理器(本科生)

第六章布局管理器(本科生)


6．4．3 GridLayout布局管理器
GridLayout布局将容器区域划分成m行 *m列，即一个个大小相等的格子，而容 器中的组件就防入这些格子中，占用大 小完全相同的一格。
1. GridLayout的创建
• GridLayout（）：创建默认的 GridLayout布局，所有组件在一行中显示。 • GridLayout（int,int）：按指定行数和列 数创建GridLayout布局。 • GridLayout（int,int,int,int）：按指定行 数、列数、行间距和列间距创建 GridLayout布局。
• FlowLayout（）：创建默认的 FlowLayout布局管理器。 • FlowLayout（int）：以指定的对齐方式 创建FlowLayout布局管理器。其中参数 有: • FlowLayout.LEFT(左对齐)、 FlowLayout.RIGHT（右对齐）、 FlowLayout.CENTER（居中对齐）。
Frame frame = new Frame(); frame.setLayout(new GridBagLayout()); GridBagConstraints constraints = new GridBagConstraints(); Button button1 = new Button("Next"); constraints.anchor = GridBagConstraints.WEST; frame.add(button1 , constraints); TextField text1 = new TextField(); text1.setColumns(10); constraints.gridx = 1; constraints.fill = GridBagConstraints.HORIZONTAL; frame.add(text1 , constraints); Label label1 = new Label("First Name:"); constraints.gridx = 2; frame.add(label1 , constraints );
布局窗口实验报告

布局窗口实验报告

一、实验目的通过本次实验，掌握Java Swing框架中常用的布局管理器，如FlowLayout、BorderLayout、GridLayout、GridBagLayout等，并学会如何使用这些布局管理器对窗口进行合理布局，提高GUI应用程序的界面设计能力。

二、实验环境1. 开发工具：Eclipse2. 开发语言：Java3. 环境配置：Java Development Kit（JDK）版本为1.8三、实验内容1. 流式布局（FlowLayout）2. 边界布局（BorderLayout）3. 网格布局（GridLayout）4. 网格袋布局（GridBagLayout）四、实验步骤1. 流式布局（FlowLayout）（1）创建一个窗口，并设置窗口标题为“FlowLayout”。

（2）在窗口中添加四个按钮，分别为“Button1”、“Button2”、“Button3”和“Button4”。

（3）设置窗口的布局管理器为FlowLayout。

（4）运行程序，观察窗口布局效果。

2. 边界布局（BorderLayout）（1）创建一个窗口，并设置窗口标题为“BorderLayout”。

（2）在窗口中添加四个标签，分别为“North”、“South”、“East”和“West”。

（3）设置窗口的布局管理器为BorderLayout。

（4）运行程序，观察窗口布局效果。

3. 网格布局（GridLayout）（1）创建一个窗口，并设置窗口标题为“GridLayout”。

（2）在窗口中添加四个按钮，分别为“Button1”、“Button2”、“Button3”和“Button4”。

（3）设置窗口的布局管理器为GridLayout，并设置每行和每列的组件数量为2。

（4）运行程序，观察窗口布局效果。

4. 网格袋布局（GridBagLayout）（1）创建一个窗口，并设置窗口标题为“GridBagLayout”。

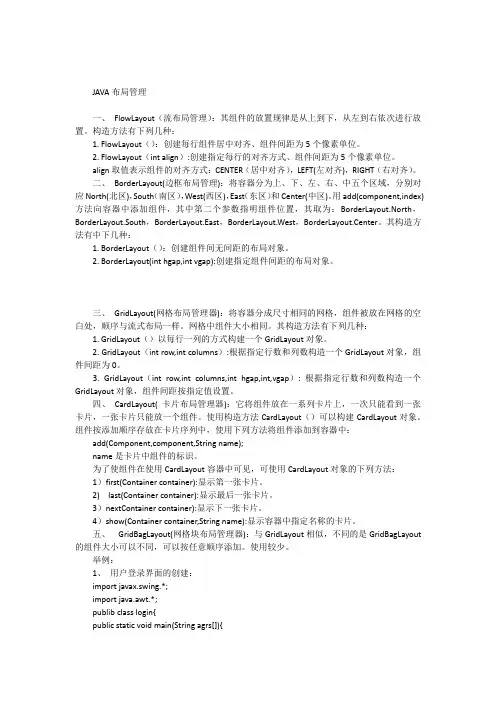

JAVA布局管理
