学习资料汇编浙江省2018年高中物理选考复习备考分题汇编“4+6”（真题+全真模拟）第17题1、【2017年11月浙江省普通高校招生选考科目考试物理试题】在做“探究加速度与力、质量的关系”实验中（1）下列仪器需要用到的是___________（多选）（2）下列说法正确的是____________（多选）A、先释放纸带再接通电源B、拉小车的细线应尽可能与长木板平行C、纸带与小车相连端的点迹较疏D、轻推小车，拖着纸带的小车能够匀速下滑说明摩擦力已被平衡（3）如图所示是实验时打击的一条纸带，ABCD……为每隔4个点取计数点，据此纸带可知小车在D点速度大小为_________m/s（小数点后保留两位）【答案】(1). AD (2). BD (3). 0.21±0.01（2）实验时应先接通电源，后释放纸带，充分利用纸带，打出更多的数据，A错误；为了使得细线对小车的拉力等于小车所受的合力，所以绳子要与木板平行，B正确；刚开始运动时速度较小，所以在等时间内打出的点迹较密，所以纸带与小车相连端的点迹较，C错误；轻推小车，拖着纸带的小车能够匀速下滑说明摩擦力已被平衡，D正确．（3）根据匀变速直线运动推论可知D点的瞬时速度等于CE过程中的平均速度，从图中可知AE=0.065m，AC=0.024m，所用时间，故．2、【2017年4月浙江省普通高校招生选考科目考试物理试题】在研究“平抛运动”实验中，(1)图1是横档条，卡住平抛小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原点应选小球在斜槽末端时的。

A.球心B.球的上端C.球的下端在此实验中，下列说法正确的是。

（多选）A. 斜槽轨道必须光滑B.记录的点应适当多一些C.用光滑曲线把所有的点连接起来D.y轴的方向根据重垂线确定（2）图2是利用图1装置拍摄小球做平抛运动的频闪照片，由照片可以判断实验操作错误的是。

A.释放小球时初速度不为零B.释放小球的初始位置不同C.斜槽末端切线不水平（3）图3是利用稳定的细水柱显示平抛运动轨迹的装置，其中正确的是_______。

【答案】（1）B BD （2）C （3）B【考点】本题主要考察知识点：平抛运动实验原理以及注意事项。

（2）由图可知，小球做斜抛运动.所以斜槽末端没有水平放置，选C。

（3）A没有水流出，c'随着液面降低，压力减小，水柱流速不断减小，C错只有B瓶内能维持相对稳定的压强，水柱流速稳定，选择B。

3、【2016年10月浙江省普通高校招生选考科目考试物理试题】在“探究小车速度随时间变化的规律”实验中（1）下列说法中不正确或不必要的是A．长木板的一端必须垫高，使小车在不挂钩码时能在木板上做匀速运动B．连接钩码和小车的细线应于长木板保持平行C．小车应靠近打点计时器，先接通电源，后释放纸带D．选择计数点时，必须从纸带上第一个点开始（2）图1是实验中打下的一段纸带，算出计数点2的速度大小为______m/s，并在图2中标出，其余计数点1、3、4、5对应的小车瞬时速度大小在图2中已标出。

（3）作图并求得小车的加速度的大小为__________。

【答案】（1）AD（2）0.58~0.61；1.43~1.53；（2）；（3）考点：考查了“探究小车速度随时间变化的规律”实验【名师点睛】对于基本实验仪器，要会正确使用，了解其工作原理，为将来具体实验打好基础，对于实验装置和工作原理，我们不仅从理论上学习它，还要从实践上去了解它，自己动手去做做．4、【2016年4月浙江省普通高校招生选考科目考试物理试题】（1）在下列学生实验中，需要用到打点计时器的实验有（填字母）．A．“探究求合力的方法”B．“探究加速度与力、质量的关系”C．“探究做功与物体速度变化的关系”D．“探究作用力与反作用力的关系”（2）做“验证机械能守恒定律”的实验，已有铁架台、铁夹、电源、纸带、打点计时器，还必须选取的器材是图中的（填字母）．某同学在实验过程中，①在重锤的正下方地面铺海绵；②调整打点计时器的两个限位孔连线为竖直；③重复多次实验．以上操作可减小实验误差的是（填序号）．【答案】（1）BC，（2）BD，②③【考点】验证机械能守恒定律．【分析】（1）打点计时器是计时工具，可以间接的测量物体运动速度大小，结合实验的原理确定哪些实验需要打点计时器．（2）根据实验的原理确定所需测量的物理量，从而确定所需的物理器材，结合原理确定减小实验误差的方法．C、探究做功与物体速度变化的关系，实验中需要测量速度，需要通过纸带测量速度，所以需要打点计时器，故C正确．D、探究作用力与反作用力的关系，不需要打点计时器，故D错误．故选：BC．（2）验证机械能守恒，即验证重物重力势能的减小量和动能的增加量是否相等，所以需要重物，点迹间的时间间隔可以通过打点计时器直接得出，不需要秒表，实验中需要刻度尺测量点迹间的距离，从而得出下降的高度以及瞬时速度的大小，故选：BD．（3）实验中为了减小实验的误差，调整打点计时器的两个限位孔连线为竖直，从而减小摩擦阻力的影响，重复多次实验，可以减小实验的误差．故选：②③．故答案为：（1）BC，（2）BD，②③．1、研究平抛运动的实验装置如图所示．（1）实验时，毎次须将小球从轨道（填字母）A．同一位罝释放B．不同位置无初速释放C．同一位置无初速释放（2）上述操作的目的是使小球抛出后（填字母）A．只受重力B．轨迹重合C．做平抛运动D．速度小些，便于确定位置（3）实验中已测出小球半径为r，则小球做平抛运动的坐标原点位置应是（填字母）A．斜槽末端O点B．斜槽末端O点正上方r处C．斜梢末端O点正前方r处D．斜槽末端O点正上方r处在竖直木板上的投影点．【答案】（1）C；（2）B；（3）D【考点】研究平抛物体的运动．【分析】（1）毎次须将小球从轨道同一位置静止释放；（2）无初速度释放的目的是做平抛运动时，有相同的初速度；（3）研究平抛运动的实验中，小球做平抛运动的初始位置是小球对应的球心位置．（3）小球对应的球心位置为平抛运动的坐标原点位置，即在槽口O点上方r处，即为球心在竖直平板上的水平投影点，而在实际操作中，在槽口O点上方r处无法确定．故D正确，ABC错误．故选：（1）C；（2）B；（3）D．2、如图是“测定匀变速直线运动加速度”实验中得到的一条纸带，从O点开始每5个点取一个计数点（打点计时器的电源频率是50Hz），依照打点的先后依次编为1、2、3、4、5、6，量得x1=1.40cm，x2=1.90cm，x3=2.38cm，x4=2.88cm，x5=3.39cm，x6=3.87cm。

（1）相邻两计数点间的时间间隔为T= s（2）打点计时器打计数点3时，小车的速度大小V3= m/s（3）计算小车的加速度大小为a= m/s2（计算结果保留两位有效数字）．【答案】（1）0.1 （2）0.263 （3）0.503、研究平抛运动的实验装置如图所示。

（1）实验时，每次须将小球从轨道（填字母）A.同一位置释放B.不同位置无初速释放C.同一位置无初速释放（2）上述操作的目的是使小球抛出后（填字母）A.只受重力B.轨迹重合C.做平抛运动D.速度小些，便于确定位置（3）实验中已测出小球半径为r，则小球做平抛运动的坐标原点位置应是（填字母）A.斜槽末端O点B.斜槽末端O点正上方r处C.斜槽末端O点正前方r处D.斜槽末端O点正上方r处在竖直木板上的投影点【答案】（1）C；（2）B；（3）D考点：研究平抛物体的运动【名师点睛】考查小球释放位置，及平抛运动时，如何获得相同初速度的方法；同时解决本题的关键掌握研究平抛运动的实验方法，以及实验中需注意的事项。

4、（1）在“用打点计时器测速度”的实验中，下列器材中必须要用的是（多选）_______A. B. C. D.（2）在探究加速度与力、质量的关系的实验时，打出一条纸带如图所示，已知A、B、C、D、E为计数点，相邻两个计数点间还有4个打点，每相邻两个计数点间的时间间隔为0.1 s，则小车在C点的速度v＝________m/s，小车运动的加速度a＝________m/s2.(结果保留三位有效数字)【答案】 (1). （1）AC (2). （2）1.24 (3). 6.225、. 小王同学做探究“合力做功与物体速度变化关系”的实验装置如图甲所示,小车在橡皮筋作用下弹出,沿木板滑行。

先平衡摩擦力,再用1条橡皮筋对小车做的功记为W,当用2条、3条实验时,每次实验中橡皮筋伸长的长度都保持一致。

实验中小车获得的速度由打点计时器所打的纸带测出。

(1)在实验准备过程中,小诗整理了一些实验器材如图乙所示,还缺少的器材是（3个）____________________；(2)用一条纸带穿过打点计时器,该同学发现有图丙中的两种穿法,感到有点犹豫.你认为___________(选填“A”或“B”)的穿法更合理；(3)该同学在实验过程中,①应平衡摩擦力;②应选长短、粗细一样的橡皮筋若干;③每次实验都让小车从同一地点静止释放.以上操作对“实验中每条橡皮筋做相同的功”这一要求有帮助的是_______(填序号)【答案】 (1). (1)6V交流电源、刻度尺、导线 (2). （2）B (3). (3)②③（3）①平衡摩擦力是在实验之前，所以对“实验中每条橡皮筋做相同的功”这一要求没有帮助；②应选长短、粗细一样的橡皮筋若干，保证每条橡皮筋弹力相同，③每次实验都让小车从同一地点静止释放，保证位移相同，故对“实验中每条橡皮筋做相同的功”这一要求有帮助；故选：②③点睛：本题考查了实验器材、实验注意事项与实验数据处理方法，掌握实验原理与实验器材、实验注意事项即可解题；本题是一道基础题，掌握基础知识即可解题，平时要注意基础知识的学习与掌握．6、某同学做“验证力的平行四边形定则”的实验情况如下图甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是________．（2）某同学认为在此过程中必须注意以下几项：A．两根细绳必须等长B．橡皮条应与两绳夹角的平分线在同一直线上C．在使用弹簧秤时要注意使弹簧秤与木板平面平行D．细绳要适当长些其中正确的是________。

（填入相应的字母）（3）完成“验证力的平行四边形定则”的实验，其中两个实验步骤时的操作如下：①在水平放置的木板上垫一张白纸并固定好，把橡皮条的一端固定在木板上，另一端拴两根细线，通过细线同时用两个弹簧秤互成角度地拉橡皮条，使它与细线的结点达到某一位置O 点，在白纸上记下O点和两个弹簧秤的读数F1和F2，并记下两细线的方向。

②只用一个弹簧秤通过细绳拉橡皮条，使它的伸长量与用两个弹簧秤拉时伸长量一样，记下此时弹簧秤的读数F和细线的方向。

合集下载

江西省上饶市2024_2025学年高一物理上学期期末考试试题

江西省上饶市2024_2025学年高一物理上学期期末考试试题

江西省上饶市2024-2025学年高一物理上学期期末考试试题总分：90分钟时间：100分钟第I卷－、选择题(共40分，每小题4分；把你认为正确的选项代号填涂在答题卡的相应位置上。

第1－6小题，每小题只有－个正确选项；第7－10小题，每小题有多个正确选项，全部选择正确得4分，选择正确但不全得2分，不选、多选或错选得0分)1.将来“胶囊高铁”有望成为－种新的交通工具。

“胶囊高铁”利用磁悬浮技术将列车“漂移”在真空管道中，由于没有摩擦，其运行速度最高可达到5000km/h。

工程人员对“胶囊高铁”在A城到B城的－个直线路段进行了测试，行驶了121.7公里，用时6分13秒，则A.5000km/h是平均速度B.6分13秒是时刻C.“胶囊高铁”列车在真空管道中受重力作用D.计算“胶囊高铁”列车从A城到B城的平均速度时，不能将它看成质点2.如图所示，水平桌面上静止叠放了三个苹果，则下列说法正确的是A.1号苹果由于放在最上面，所以1号苹果没有发生弹性形变B.1号苹果受到的支持力是由2号苹果的弹性形变产生的C.1号苹果对2号苹果的压力和3号苹果对2号苹果的支持力是－对作用力和反作用力D.2号苹果对3号苹果的压力与3号苹果对2号苹果的支持力是－对平衡力3.如图所示，－架无人机执行航拍任务时正沿直线朝斜向下方匀速运动。

用G表示无人机重力，F表示空气对它的作用力，下列四幅图中能表示此过程中无人机受力状况的是4.质量为m的体操运动员，双手握住单杠，双臂竖直，悬吊在单杠下，当他如图增大双手间距离时A.每只手臂的拉力将减小B.两只手臂的拉力总是大小相等、方向相反C.每只手臂的拉力－定小于mgD.每只手臂的拉力可能等于mg5.甲乙两辆汽车在平直的马路上沿同－方向做直线运动，t＝0时刻同时经过马路旁的同－路标.在如图描述两车运动的v－t图中，直线a、b分别描述了甲乙两车在0～20s的运动状况。

关于两车之间的位置关系，下列说法正确的是A.在0～10s内两车渐渐靠近B.在10～20s内两车渐渐远离C.在t＝10s时两车在马路上相遇D.在5～15s内两车的位移相等6.某同学站在电梯底板上，如图所示的v－t图象是计算机显示电梯在某－段时间内速度改变的状况(竖直向上为正方向)。

2021年高考物理真题和模拟题分类汇编 专题16 机械振动和机械波 (学生版+解析版)

2021年高考物理真题和模拟题分类汇编 专题16 机械振动和机械波 (学生版+解析版)

2021年高考真题和模拟题分类汇编物理专题16 机械振动和机械波选择题1.(2021·浙江卷)将一端固定在墙上的轻质绳在中点位置分叉成相同的两股细绳，它们处于同一水平面上。

在离分叉点相同长度处用左、右手在身体两侧分别握住直细绳的一端，同时用相同频率和振幅上下持续振动，产生的横波以相同的速率沿细绳传播。

因开始振动时的情况不同，分别得到了如图甲和乙所示的波形。

下列说法正确的是()A.甲图中两手开始振动时的方向并不相同B.甲图中绳子的分叉点是振动减弱的位置C.乙图中绳子分叉点右侧始终见不到明显的波形D.乙图只表示细绳上两列波刚传到分叉点时的波形2.(2021·湖南卷)均匀介质中，波源位于O点的简谐横波在xOy水平面内传播，波面为圆。

t= 0时刻，波面分布如图(a)所示，其中实线表示波峰，虚线表示相邻的波谷。

A处质点的振动图像如图(b)所示，z轴正方向竖直向上。

下列说法正确的是( )A.该波从A点传播到B点，所需时间为4st=时，B处质点位于波峰B.6st=时，C处质点振动速度方向竖直向上C.8sD.10st 时，D处质点所受回复力方向竖直向上E.E处质点起振后，12s内经过的路程为12cm3.(2021春·浙江卷)两列频率、振幅均相同的简谐波Ⅰ和Ⅱ分别从绳子的两端持续相向传播，在相遇区域发生了干涉，在相距0.48m的A、B间用频闪相机连续拍摄，依次获得1、2、3、4、5五个波形，如图所示，且1和5是同一振动周期内绳上各点位移都达到最大值时拍摄的波形。

已知频闪时间间隔为0.12s，下列说法正确的是()A.简谐波Ⅰ和Ⅱ的波长均为0.24mB.简谐波Ⅰ和Ⅱ的周期均为0.48sC.绳上各点均做振幅相同的简谐运动D.两波源到A点和C点的路程差之差的绝对值是0.48m4.(2021春·浙江卷)为了提高松树上松果的采摘率和工作效率，工程技术人员利用松果的惯性发明了用打击杆、振动器使松果落下的两种装置，如图甲、乙所示。

物理-2024年高考考前押题密卷(重庆卷)

物理-2024年高考考前押题密卷(重庆卷)

物理-2024年高考考前押题密卷（重庆卷）一、单选题 (共7题)第(1)题如图所示为某手机防窥膜的原理简化图，在透明介质中等距排列有相互平行的吸光屏障，屏障的高度与防窥膜厚度相等、方向与屏幕垂直。

从手机屏幕上相邻两吸光屏障中点O发出的光线经透明介质由吸光屏障边缘射入空气，在空气中的出射角称为可视角度，可视角度越小防窥效果越好，则下列做法中能提高防窥效果的是（ ）A．增大手机屏幕亮度B．增大相邻两吸光屏障间距C．减小防窥膜的厚度D．减小透明介质的折射率第(2)题下列说法正确的是（ ）A．射线带正电，电离能力较弱，穿透能力较强B．放射性元素衰变的快慢跟原子所处的化学状态和外部条件有关C．热核反应发生后，需要外界不断给它提供能量才能使反应继续下去D．根据玻尔理论，电子从高能级跃迁到低能级，放出光子的能量由前后两个能级的能量差决定第(3)题可视为质点的甲、乙两辆小车分别处于两条平直的平行车道上。

时，乙车在前，甲车在后，两车间距，此后两车运动的v-t图像如图所示。

关于两车在0~11s时间内的运动，下列说法中正确的是（ ）A．时，两车第一次并排行驶B．两车全程会有三次并排行驶的机会C．时，两车在全程中相距最远D．0~7s内，甲车的平均速度大小为10m/s第(4)题一物体静置在平均密度为的球形天体表面的赤道上．已知万有引力常量为G，若由于天体自转使物体对天体表面压力恰好为零，则天体自转周期为A．B．C．D．第(5)题如图所示，楔形玻璃的横截面AOB的顶角为45°，OA边上的点光源S到顶点O的距离为L，光在玻璃中的折射率为光线射向OB边，不考虑多次反射，OB边上有光射出部分的长度为（ ）A．B．C．D．第(6)题如图所示为氢原子的四个能级，其中为基态．若氢原子A处于激发态，氢原子B处于激发态，则下列说法中正确的是（）A．原子A可能辐射出3种频率的光子B．原子B可能辐射出3种频率的光子C．原子A能够吸收原子B发出的光子并跃迁到能级D．原子B能够吸收原子A发出的光子并跃迁到能级第(7)题我国最新航空母舰福建舰采用了世界上最先进的电磁弹射技术，装备了三条电磁弹射轨道，电磁弹射的简化模型如图所示：足够长的水平固定金属轨道处于竖直向下的匀强磁场中，左端与充满电的电容器C相连，与机身固连的金属杆ab静置在轨道上，闭合开关S后，飞机向右加速，若不计所有阻力和摩擦，回路总电阻R保持不变，下列说法不正确的是（ ）A．提高电容器的放电量，可以提高飞机的起飞速度B．飞机运动过程中，a端的电势始终高于b端的电势C．飞机的速度最大时，金属杆ab产生的感应电动势与电容器两端电压相等D．飞机的速度达到最大时，电容器所带的电荷量为零二、多选题 (共3题)第(1)题如图所示，在两根轻质弹簧a、b之间系住一小球，弹簧的另外两端分别固定在地面和天花板上同一竖直线上的两点，等小球静止后，突然撤去弹簧a，则在撤去弹簧后的瞬间，小球加速度的大小为2.5m/s2，若突然撤去弹簧b，则在撤去弹簧后的瞬间，小球加速度的大小可能为（ ）A．7.5m/s2，方向竖直向下B．7.5m/s2，方向竖直向上C．12.5m/s2，方向竖直向下D．12.5m/s2，方向竖直向上第(2)题下列说法正确的是（ ）A．一定质量的某种理想气体在等压膨胀的过程中，内能一定增加B．物体的温度为0℃时，分子的平均动能却不为零C．布朗运动是在显微镜下看到的液体分子的无规则运动D．自然界中只要涉及热现象的宏观过程都具有方向性E．用活塞压缩汽缸里的空气，对空气做功J，同时空气的内能增加了J，则空气从外界吸收热量J第(3)题B超成像的基本原理是探头向人体发射一组超声波，遇到人体组织会产生不同程度的反射，探头接收到的超声波信号形成B超图像。

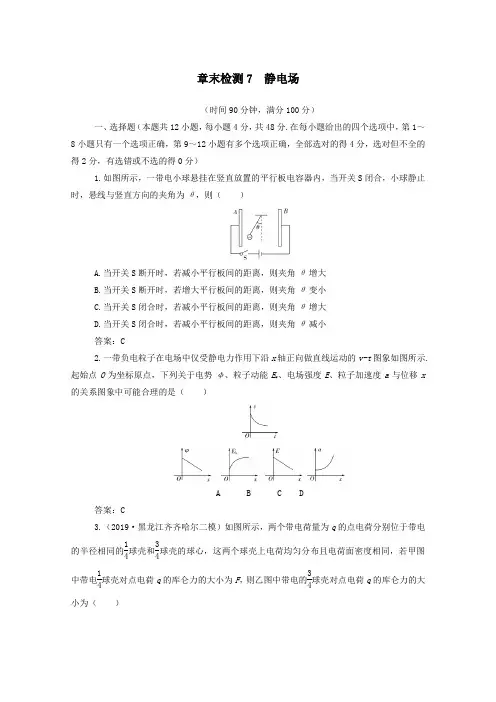

2021高考物理一轮复习章末检测7静电场含解析新人教版
