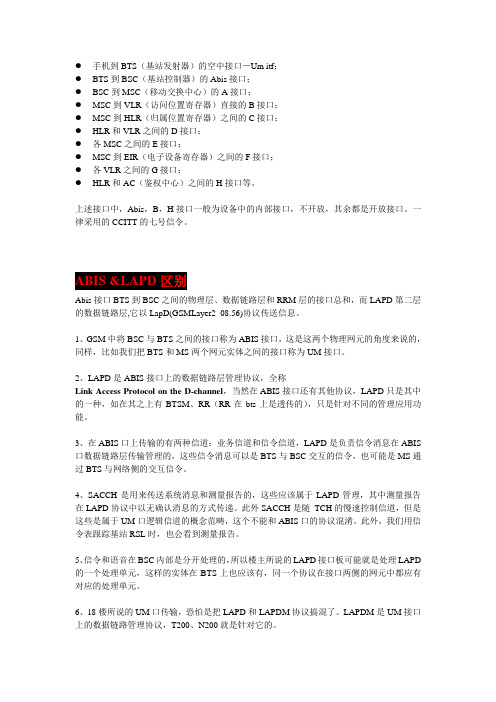

●手机到BTS（基站发射器）的空中接口－Um itf；●BTS到BSC（基站控制器）的Abis接口；●BSC到MSC（移动交换中心）的A接口；●MSC到VLR（访问位置寄存器）直接的B接口；●MSC到HLR（归属位置寄存器）之间的C接口；●HLR和VLR之间的D接口；●各MSC之间的E接口；●MSC到EIR（电子设备寄存器）之间的F接口；●各VLR之间的G接口；●HLR和AC（鉴权中心）之间的H接口等。
上述接口中，Abis，B，H接口一般为设备中的内部接口，不开放，其余都是开放接口。
一律采用的CCITT的七号信令。
ABIS &LAPD区别Abis接口BTS到BSC之间的物理层、数据链路层和RRM层的接口总和，而LAPD第二层的数据链路层,它以LapD(GSMLayer2_08.56)协议传送信息。
1、GSM中将BSC与BTS之间的接口称为ABIS接口，这是这两个物理网元的角度来说的，同样，比如我们把BTS和MS两个网元实体之间的接口称为UM接口。
2、LAPD是ABIS接口上的数据链路层管理协议，全称Link Access Protocol on the D-channel，当然在ABIS接口还有其他协议，LAPD只是其中的一种，如在其之上有BTSM、RR（RR在bts上是透传的），只是针对不同的管理应用功能。
3、在ABIS口上传输的有两种信道：业务信道和信令信道，LAPD是负责信令消息在ABIS 口数据链路层传输管理的，这些信令消息可以是BTS与BSC交互的信令，也可能是MS通过BTS与网络侧的交互信令。
4、SACCH是用来传送系统消息和测量报告的，这些应该属于LAPD管理，其中测量报告在LAPD协议中以无确认消息的方式传递。
此外SACCH是随TCH的慢速控制信道，但是这些是属于UM口逻辑信道的概念范畴，这个不能和ABIS口的协议混淆。
此外，我们用信令表跟踪基站RSL时，也会看到测量报告。

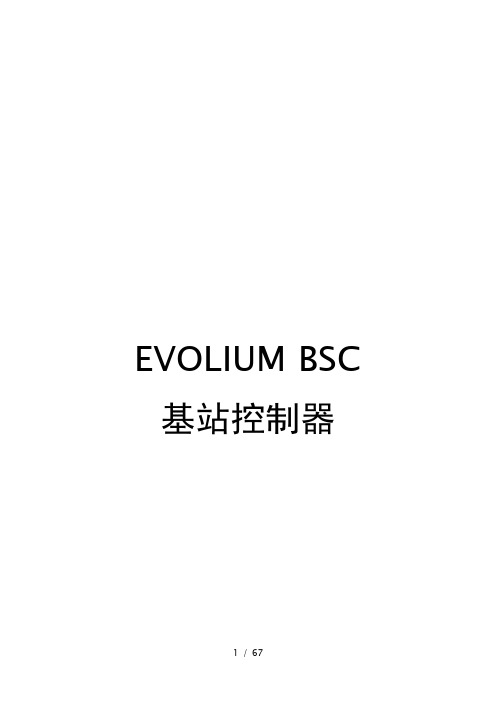

EVOLIUM BSC 基站控制器1 / 67上海贝尔阿尔卡特大学目录1BSC简介 (1)1.1BSC的功能 (1)1.2BSC的接口 (5)2BSC的结构特点 (7)3DSN网络 (8)3.1DSN网络的结构 (8)3.2网络地址NA（network address） (11)3.3Tunnels、Caves和cross_links (12)4Abis TSU (16)4.1TCUC（terminal control unit type C） (16)4.1.1TCUC的功能 (16)4.1.2TCUC的硬件结构 (17)4.1.3TCUC的容量 (17)4.2BIUA（base station interface unit type A） (18)4.2.1BIUA的功能 (18)4.2.2BIUA的硬件结构 (19)4.2.3BIUA的容量（Abis TSU的容量） (19)5Ater TSU (22)5.1DTCC（digital trunk control type C） (22)i / 675.1.1DTCC的功能 (22)5.1.2DTCC的映射 (23)5.1.3DTCC的硬件结构 (25)5.2ASMB（Ater submultiplexer type B） (25)5.2.1ASMB的功能 (25)5.2.2ASMB板的硬件结构 (26)5.2.3ASMB的容量（Ater TSU的容量） (26)6Common TSU (27)6.1SYS_CPR (28)6.2OSI_CPRC (28)6.3BC_CPRC (29)6.4CPR板的硬件结构 (30)7广播、时钟和告警系统 (31)7.1广播总线分配系统 (31)7.2时钟产生与分配系统 (32)7.2.1系统时钟的产生 (32)7.2.2系统时钟的分配 (34)7.2.3机架时钟的再生与分配 (34)7.3外部告警的扫描 (35)8TSCA (36)8.1TSCA的功能 (36)8.2Qmux地址 (37)8.3Qmux总线 (38)8.4TSCA板的硬件结构 (39)9BSC的配置 (40)9.1BSC机架的配置 (41)9.2BSC机架的结构 (44)9.3BSC的容量 (48)9.4CPRC/DISK的映射 (48)10电路板灯的状态 (50)附录：练习题 (57)iii / 671BSC简介1.1BSC的功能BSC作为无线子系统部分的核心，具有对一个或多个BTS进行控制的功能，它主要负责无线网络资源的管理、小区配置数据管理、功率控制、定位和切换等，是个很强的业务控制点，在BSS内部起着控制器和话务集中器的作用。
BSC各类接⼝说明A1接⼝主要⽤于传送BSC与MSC之间的呼叫控制和移动性管理功能的信令消息。
由于该接⼝可能涉及到多个⼚家产品互联，所以它是国际规范中的⼀个标准接⼝。
BSAP协议：BSAP是CDMA⽹络中MSC与BSC之间A接⼝的应⽤协议A接⼝：MSC与BSC之间的协议接⼝，包括A1、A2、A5接⼝A1——⽤于传输与呼叫控制相关的信令A2——⽤于传输64K/56K bps的PCM语⾳业务A5——⽤于传输电路交换数据业务BSAP负责完成A1接⼝的功能，包括BSMAP和DTAP两种类型的信息，BSMAP消息完成MSC与BSC之间的资源管理和电路管理，DTAP则负责在BSC与MSC之间传递移动管理消息，A接⼝只作为DTAP消息的透明传输通道，在BSS侧，DTAP消息直接送往⽆线信道，在MSC 侧，DTAP消息被直接传送给相应的功能模块进⾏处理。
A3/A7是BSC之间的接⼝：A3接⼝包含两个部分：A3信令和A3业务。
A3信令是⽤来控制和分配传输⽤户业务的通道，其信令协议模型如图1所⽰。
A7接⼝⽤来传输源BSC同⽬标BSC之间的信令。
A9接⼝⽤于实现BSC和PCF之间的分组型数据业务，传输BSC同PCF之间的信令。
A9接⼝⽀持的功能有：A8/A9接⼝连接建⽴A8/A9接⼝连接清除A8/A9切换分组状态变迁A11接⼝承载PCF 同PDSN 之间信令。
A11接⼝使⽤移动IP 的消息来管理A10连接。
包括的功能有：A10连接建⽴；A10连接重新登记； ? A10连接释放； ?A10连接计费。
A12接⼝⽤于承载AN 和AN AAA 之间的信令消息，此消息⽤于对AT/MS 进⾏⽤户鉴权。
A13接⼝⽤于在源AN 和⽬标AN 之间承载会话层相关的消息。
AMU A interface circuit Management Unit PMU Packet service Management Unit RPU Resource Pool Unit信令控制系统SMU Session Management Unit PCU PCF Control UnitSPU Signaling Processing Unit上⾏⽅向基站传送的信令流(带外信令)由Abis 接⼝板(如AEUBa)进⾏处理后,直接送到本框XPUOa 板的SPUO ⼦系统进⾏信令处理.SPUO ⼦系统向本框XPUOa 板的RPUO ⼦系统申请框内资源,包括SDU 资源,TC 资源和Abis 接⼝资源.从处理框的XPUOa 板SPUO ⼦系统通过SCUOa 板提供的框间互连通道,向主处理框的XPUOa 板的AMUO ⼦系统申请A 接⼝资源.XPUOa 板的SPUO ⼦系统完成SCCP,MTP3信令处理后,把信令传送给A 接⼝板(如EIUAa).最后通过A 接⼝板提供的A1接⼝将信令传送给MSC.基站传送的业务流(含带内信令)⾸先在Abis 接⼝板(如AEUBa)预处理.然后送到本框DPUSb 板,由DPUSb 板分离出其中的信令部分(带内信令),传送给XPUOa 板的SPUO ⼦系统进⾏信令处理. 下⾏⽅向语⾳信令流(ATM+TDM)S C 说明:下⾏过程与上⾏过程相逆下⾏与上⾏处理过程相逆.框内和框间信令都要经过SCUOa 单板,在后续的图中都省略不画.上⾏⽅向基站传送的由SSSAR 承载或UDP 承载的业务流发送到Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba).Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba)把SSSAR 或UDP 业务数据转换为内部的IP 数据,然后送到本框DPUSb 板.DPUSb 板进⾏⽆线协议的处理后,把数据发送到DPUTb 单板. DPUTb 板进⾏语⾳编解码转换后,把数据发送给接⼝板EIUAa. EIUAa 板把数据变成标准的TDM 信号,发送给MSC. 下⾏⽅向下⾏与上⾏处理过程相逆.上⾏⽅向基站传送的信令流(带外信令)由Abis 接⼝板(如AEUBa)进⾏处理后,直接送到本框XPUOa 板的SPUO ⼦系统进⾏信令处理.SPUO ⼦系统向本框XPUOa 板的RPUO ⼦系统申请框内资源,包括SDU 资源和Abis 接⼝资源.基站传送的业务流(含带内信令)⾸先在Abis 接⼝板(如AEUBa)预处理.然后送到本框DPUSb 板,由DPUSb 板分离出其中的信令部分(带内信令),传送给XPUOa 板的SPUO ⼦系统进⾏信令处理.从处理框的XPUOa 板SPUO ⼦系统通过SCUOa 板提供的框间互连通道,向主处理框的XPUOa 板的PMUO ⼦系统申请PCF 接⼝资源.XPUOa 板的SPUO ⼦系统把1X 信令传送给本框XPUOa 板上的PCUO ⼦系统进⾏PCF 信令处理.PCUO ⼦系统完成信令处理后,把信令传送给PCF 接⼝板(如FG1Pa).最后通过PCF 接⼝板提供的A11接⼝将信令传送给PDSN. 下⾏⽅向下⾏与上⾏处理过程相逆.1X 分组数据信令流S C上⾏⽅向基站传送的由SSSAR 承载或UDP 承载的业务流发送到Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba).Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba)把SSSAR 或UDP 业务数据转换为内部的IP 数据,然后送到本框DPUSb 板.DPUSb 板进⾏⽆线协议的处理后,把数据发送到PIUOa 单板. PIUOa 板把数据封装成GRE 数据包,送给接⼝板FG1Pa. FG1Pa 板把GRE 数据发送给PDSN. 下⾏⽅向下⾏与上⾏处理过程相逆.1X 分组数据业务流说明:下⾏过程与上⾏过程相逆。
A口：A接口是MSC/VLR/SSP与BSC之间的接口A接口定义为网络子系统（NSS）与基站子系统（BSS）间的通信接口其物理连接通过2Mb/s数据/链路实现。
信号方式也采用开放互连结构，其第一、第二、第三层接口协议分别满足GSM建议书08.54、08.56、08.58的要求。
Abis接口为私有接口，即BTS和BSC的协议可以根据各设备商自行规定。
Gb口：Gb接口是SGSN和BSS间接口（在华为的GPRS系统中，Gb接口是SGSN和PCU 之间的接口），通过该接口SGSN完成同BSS系统、MS之间的通信，以完成分组数据传送、移动性管理、会话管理方面的功能。
该接口是GPRS组网的必选接口。
在目前的GPRS标准协议中，指定Gb接口采用帧中继作为底层的传输协议，SGSN同BSS 之间可以采用帧中继网进行通信，也可以采用点到点的帧中继连接进行通信。
C/D接口：C接口－移动交换中心MSC与HLR间的接口。
当建立呼叫时，MSC经此口从HLR中获取路由选择信息；当呼叫结束时，MSC 经此口向HLR发送计费信息，若此MSC为GMSC，而当地面固定交换网需要获取被呼移动台的位置信息以建立呼叫时，可通过GMSC向该被叫用户登记的HLR进行查询，并将结果信息传送给固定交换网。
IU接口：Iu接口负责核心网（CN）和RNC之间的信令交互。
Iub是RNC和NODE-B之间的接口，用来传输RNC和NODE-B之间的信令以及来自无线接口的数据。
Iub接口协议包括三层，无线网络层、传输网络层和物理层。
Iu-ps是指分组域的Iu接口，Iu-cs指电路域的接口。
Iu-bc接口是广播域的接口。
Iur接口是两个RNC之间的逻辑接口，用来传送RNC之间的控制信令和用户数据。
Iur接口协议栈包括三层：无线网络层、传输网络层和物理层。
Iu-csIu-CS的控制面协议栈包括RANAP，它构筑在宽带七号信令或IP信令之上。
从3GPP Release5版本开始，传输网络层提供了两个选项—ATM和IP。
1．系统消息（1）基本数据【附着分离允许】，即Attach-detach allowed，ATT。
同一位置区的不同小区其ATT设置必须相同。
设置为“是”，方便MS关机后网络不再处理该用户的被叫接续，节省网络处理时间和资源。
同一位置区内，必须设置相同的另一个参数是T3212定时器，即T3212，Timeout value，定义了位置更新的周期长度。
在VLR里面还有一个参数叫周期位置更新周期。
周期位置更新时限值越短，网络的总体服务性能越好；但网络的信令流量增大，对无线资源的利用率降低；此外，使MS的功耗增大，使系统中MS的平均待机时间大大缩短。
在设定本参数值时，MSC、BSC的处理能力，A接口、Abis接口、Um接口以及HLR、VLR的流量等都要全面考虑。
一般市区连续覆盖区域设置较大，郊区、农村或盲区较多地方设置较小。
注意： (1) MSC中设置的周期位置更新周期必须要比本参数设置的值大。
(2) 由于GSM系统对周期位置更新的处理机制，在某些用户行为下，会造成用户正常开机，但长时间不发起位置更新请求而被网络标识为隐性关机，当手机小区重选到另一个小区（与原小区属于同一个位置区），若新小区的T3212与原小区不同，将要通过T3212超时值来重新启动。
若相同位置区不同小区此参数设置不一，会在某些条件下，移动台长时间T3212不超时，不发起周期位置更新流程，而导致网络侧将该移动台标识为"隐性关机"，正常开机下做被叫回放录音"用户已关机"。
(3)要求相同位置区不同小区此参数设置一样。
【功率控制允许】为了监测无线链路的通信质量和进行功率控制，移动台和基站都必须具备测量功能。
但是，当GSM规范的几个独立功能结合使用时，测量会遇到一定的问题，首先GSM规范允许跳频信道使用BCCH 频点（不可以在发送BCCH的时隙上）；其次GSM规范允许跳频的信道进行下行功率控制；第三，由于移动台需测量邻区的信号电平，因此含有BCCH信道的载频其功率不允许变化。
