Modbus通信协议 一、Modbus 协议简介 Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。
它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。
它制定了消息域格局和内容的公共格式。
当在一Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。
如果需要回应，控制器将生成反馈信息并用Modbus协议发出。
在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。
这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
1、在Modbus网络上转输 标准的Modbus口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。
控制器能直接或经由Modem组网。
控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。
其它设备（从设备）根据主设备查询提供的数据作出相应反应。
典型的主设备：主机和可编程仪表。
典型的从设备：可编程控制器。
主设备可单独和从设备通信，也能以广播方式和所有从设备通信。
如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。
Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。
从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。
如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去。
2、在其它类型网络上转输 在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。

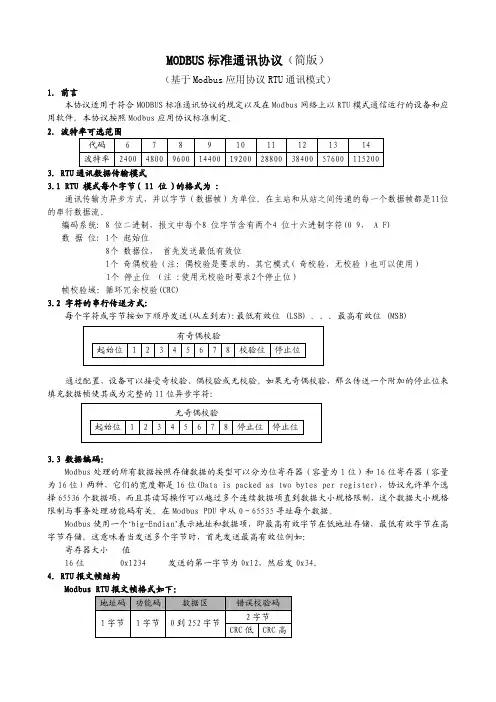

MODBUS 标准通讯协议（简版）（基于Modbus 应用协议RTU 通讯模式）1. 前言本协议适用于符合MODBUS 标准通讯协议的规定以及在Modbus 网络上以RTU 模式通信运行的设备和应用软件。
本协议按照Modbus 应用协议标准制定。
2. 波特率可选范围代码678910 11 12 13 14 波特率 2400 4800 9600 14400192002880038400576001152003. RTU 通讯数据传输模式3.1 RTU 模式每个字节( 11 位 )的格式为 :通讯传输为异步方式，并以字节（数据帧）为单位。
在主站和从站之间传递的每一个数据帧都是11位的串行数据流。
编码系统: 8–位二进制，报文中每个8 位字节含有两个4 位十六进制字符(0–9， A –F) 数 据 位: 1个 起始位8个 数据位， 首先发送最低有效位1个 奇偶校验（注：偶校验是要求的，其它模式( 奇校验，无校验 )也可以使用） 1个 停止位 （注 :使用无校验时要求2个停止位）帧校验域：循环冗余校验(CRC) 3.2 字符的串行传送方式:每个字符或字节按如下顺序发送(从左到右):最低有效位 (LSB) . . . 最高有效位 (MSB)通过配置，设备可以接受奇校验、偶校验或无校验。
如果无奇偶校验，那么传送一个附加的停止位来填充数据帧使其成为完整的11位异步字符:3.3 数据编码：Modbus 处理的所有数据按照存储数据的类型可以分为位寄存器（容量为1位）和16位寄存器（容量为16位）两种，它们的宽度都是16位(Data is packed as two bytes per register)，协议允许单个选择65536个数据项，而且其读写操作可以越过多个连续数据项直到数据大小规格限制，这个数据大小规格限制与事务处理功能码有关。
在Modbus PDU 中从0～65535寻址每个数据。
Modbus 使用一个‘big-Endian ’表示地址和数据项，即最高有效字节在低地址存储，最低有效字节在高字节存储。
modbus通讯协议协议名称：Modbus通讯协议一、引言Modbus通讯协议是一种用于工业自动化领域的通信协议，用于在不同设备之间进行数据传输和通信。
本协议旨在定义Modbus通信的规范和格式，确保在不同设备之间的数据交换的准确性和可靠性。
二、协议概述Modbus通讯协议基于主从架构，其中一个设备作为主站，其他设备作为从站。
主站负责发起通信请求和控制从站设备，从站设备则负责响应主站的请求并提供相应的数据。
三、协议要求1. 协议支持串行通信和以太网通信两种方式。
2. 协议必须支持多种数据格式，如16位整数、32位整数、浮点数等。
3. 协议必须支持读取和写入数据的操作。
4. 协议必须支持不同寄存器类型的访问，如线圈寄存器、输入寄存器、保持寄存器等。
5. 协议必须支持不同的功能码，如读取线圈状态、写入单个保持寄存器等。
6. 协议必须支持错误检测和恢复机制，以确保数据的准确性和可靠性。
7. 协议必须具备良好的扩展性，以便支持未来的功能拓展和升级。
四、协议格式Modbus通讯协议的数据帧格式如下：1. 串行通信格式：- 起始位：1个起始位- 数据位：8个数据位- 停止位：1个停止位- 奇偶校验位：无校验位2. 以太网通信格式：- 采用TCP/IP协议进行通信- 数据帧格式符合Modbus RTU格式五、协议功能码Modbus通讯协议定义了以下常用的功能码：1. 读取线圈状态：功能码为01，用于读取线圈寄存器的状态。
2. 读取输入状态：功能码为02，用于读取输入寄存器的状态。
3. 读取保持寄存器：功能码为03，用于读取保持寄存器的值。
4. 读取输入寄存器：功能码为04，用于读取输入寄存器的值。
5. 写入单个线圈：功能码为05，用于写入单个线圈寄存器的值。
6. 写入单个保持寄存器：功能码为06，用于写入单个保持寄存器的值。
7. 写入多个线圈：功能码为15，用于写入多个线圈寄存器的值。
8. 写入多个保持寄存器：功能码为16，用于写入多个保持寄存器的值。

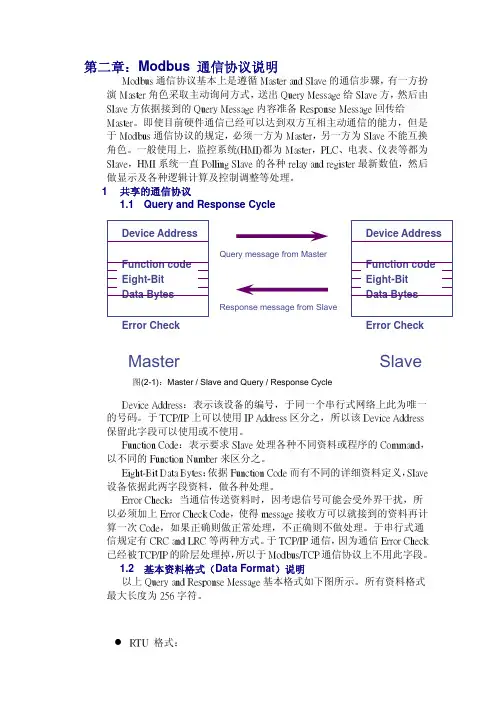

第二章：Modbus 通信协议说明Modbus 通信协议基本上是遵循Master and Slave 的通信步骤，有一方扮演Master 角色采取主动询问方式，送出Query Message 给Slave 方，然后由Slave 方依据接到的Query Message 内容准备Response Message 回传给Master 。
即使目前硬件通信已经可以达到双方互相主动通信的能力，但是于Modbus 通信协议的规定，必须一方为Master ，另一方为Slave 不能互换角色。
一般使用上，监控系统(HMI)都为Master ，PLC 、电表、仪表等都为Slave ，HMI 系统一直Polling Slave 的各种relay and register 最新数值，然后做显示及各种逻辑计算及控制调整等处理。
1 共享的通信协议1.1 Query and Response Cycle图(2-1)：Master / Slave and Query / Response CycleDevice Address ：表示该设备的编号，于同一个串行式网络上此为唯一的号码。
于TCP/IP 上可以使用IP Address 区分之，所以该Device Address 保留此字段可以使用或不使用。
Function Code ：表示要求Slave 处理各种不同资料或程序的Command ，以不同的Function Number 来区分之。
Eight-Bit Data Bytes ：依据Function Code 而有不同的详细资料定义，Slave 设备依据此两字段资料，做各种处理。
Error Check ：当通信传送资料时，因考虑信号可能会受外界干扰，所以必须加上Error Check Code ，使得message 接收方可以就接到的资料再计算一次Code ，如果正确则做正常处理，不正确则不做处理。
于串行式通信规定有CRC and LRC 等两种方式。
