电动机配用断路器,熔断器,接触器,电子型电机保护器,导线选用速查表

7.5
15
105
60/50
60/45
60/40
60/40
15.5
15
(B16)
16
16
20
20
132M-4
15
108
160M-6
17
111
100L-8
18
97
60/40
160M1-2
11
22
153
100/80
60/45
60/50
60/50
32
22
22
(B25)
22
(CJ×1)
25
(CJ×2)
25
25
脱扣器额定电流(A)
环境35摄氏度
环境30摄氏度
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
132S1-2
5.5
11
78
60/35
60/35
30/30
30/25
16
11.5
11.5
(B12)
12
12
16
16
2.5
1.5
132S-4
12
81
132M2-6
13
82
160M2-8
13
80
132S2-2
电动机负荷线和电器选配
电动机负荷线和电器选配表1：
电动机
熔断器
启动器
接触器
漏电保护器
负荷线
型号
功率(KW)
额定电流
启动电流
RL1
RM10

额定电流的对表速查例如一台Y180L-4，22kW电动机，从速查表查得应配用U60型接触器。

该电机额定电流60A，接触器额定电流60A，按一般AC-3工作类别，该接触器可控制380V电动机功率为30kW，现在控制380V 22kW电动机，属于降容使用。

五电动机配线电动机配线口诀“1.5加二，2.5加三”“4加四，6后加六”“25后加五，50后递增减五“百二导线，配百数”该口诀是按三相380V交流电动机容量直接选配导线的。

“1.5加二”表示1.5mm2的铜芯塑料线，能配3.5kW的及以下的电动机。

由于4kW 电动机接近3.5kW的选取用范围，而且该口诀又有一定的余量，所以在速查表中4kW以下的电动机所选导线皆取1.5mm2。

“2.5加三”、“4后加四”，表示2.5mm2及4mm2的铜芯塑料线分别能配5.5kW、8kW电动机。

“6后加六”，是说从6mm2的开始，能配“加大六”kW的电动机。

即6mm2的可配12kW，选相近规格即配11kW电动机。

10mm2可配16kW，选相近规格即配15kW电动机。

16mm2可配22kW电动机。

这中间还有18.5kW电动机，亦选16mm2的铜芯塑料线。

“25后加五”，是说从25mm2开始，加数由六改为五了。

即25mm2可配30kW的电动机。

35mm2可配40kW，选相近规格即配37kW电动机。

“50后递增减五”，是说从50mm2开始，由加大变成减少了，而且是逐级递增减五的。

即50mm2可配制45kW电动机(50-5)。

70mm2可配60kW(70-10)，选相近规格即配备55kW电动机。

95mm2可配80kW(95-15)，选相近规格即配75kW电动机。

“百二导线，配百数”，是说120mm2的铜芯塑料线可配100kW电动机，选相规格即90kW电动机。

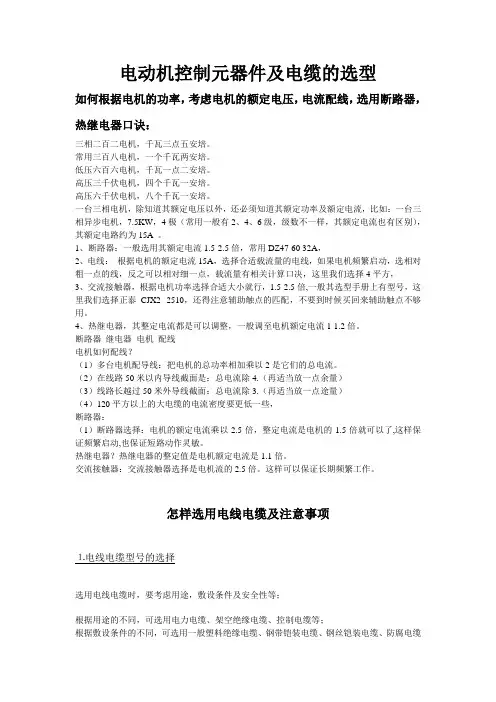

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

新⼿电⼯电⽓元件选型参考表
注意事项：
序号元件名称型号/规格主要参数适⽤场合注意事项1
断路器（MCB ）
C65N 1P 10A
额定电流：10A ；极数：1P ；过载保护与短路保护
居⺠住宅、商业建筑照明及⼩型动⼒电路
根据负载电流选择合适额定电流，考虑线路类型与环境温度
2
空⽓开关（ACB ）
NSX160F
额定电流：160A ；分断能⼒：100kA
⼯业配电系统主⼲线保护
根据实际⽤电负荷需求选取，关注分断能⼒和操作⽅式
3
接触器（Contactor ）
CJX2-1810
额定电流：18A ；线圈电压：AC220V
控制电动机启停或其它⼤功率设备
根据负载电流选择接触器规格，确认线圈电压匹配电源电压
4
继电器（Relay ）
MY2NJ DC24V
触点形式：常开(NO)/常闭(NC)；线圈电压：DC24V
⾃动控制回路信号转换
根据控制电路需求选择触点形式和线圈电压
5
电缆电线
BV-2.5mm²
导体截⾯积：2.5mm²；额定电压：450/750V
家装布线、照明、插座回路根据负载电流和敷设环境选择合适的导体截⾯积6
开关插座
86型 10A 五孔
额定电流：10A ；额定电压：250V
室内墙⾯安装符合装修⻛格，考虑安全性及实⽤性
1.所有电⽓元件选型应遵循国家相关电⽓规范和标准。

2.选型时需充分考虑使⽤环境条件，如温度、湿度、腐蚀性等因素。

3.对于⾼压或者重要负荷区域，应选⽤具有更⾼安全等级和可靠性的产品。

4.根据实际情况灵活调整表格内容，包括但不限于以上列举的电⽓元件。
