电机断路器对照表

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

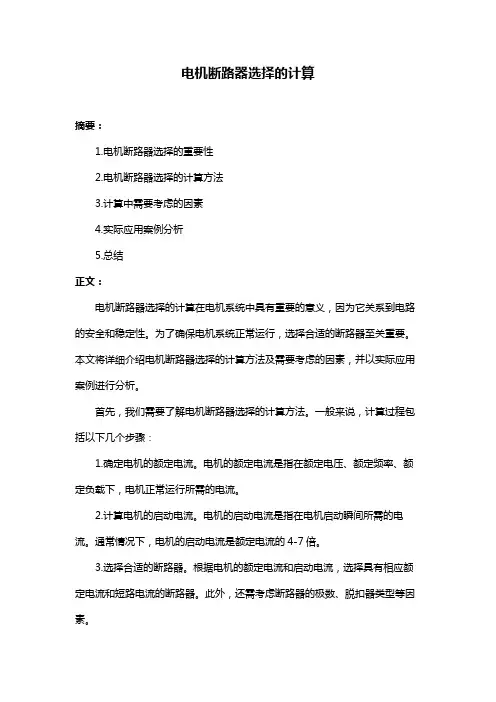

电机断路器选择的计算摘要：1.电机断路器选择的重要性2.电机断路器选择的计算方法3.计算中需要考虑的因素4.实际应用案例分析5.总结正文：电机断路器选择的计算在电机系统中具有重要的意义，因为它关系到电路的安全和稳定性。

为了确保电机系统正常运行，选择合适的断路器至关重要。

本文将详细介绍电机断路器选择的计算方法及需要考虑的因素，并以实际应用案例进行分析。

首先，我们需要了解电机断路器选择的计算方法。

一般来说，计算过程包括以下几个步骤：1.确定电机的额定电流。

电机的额定电流是指在额定电压、额定频率、额定负载下，电机正常运行所需的电流。

2.计算电机的启动电流。

电机的启动电流是指在电机启动瞬间所需的电流。

通常情况下，电机的启动电流是额定电流的4-7倍。

3.选择合适的断路器。

根据电机的额定电流和启动电流，选择具有相应额定电流和短路电流的断路器。

此外，还需考虑断路器的极数、脱扣器类型等因素。

在计算过程中，需要考虑以下因素：1.电机的额定电流和启动电流。

这两个参数直接影响到断路器的选择，需要准确无误。

2.断路器的额定电流和短路电流。

断路器应具备足够的额定电流和短路电流，以保证在电机运行过程中，能有效保护电路。

3.断路器的极数。

断路器的极数应与电机的极数相匹配，以确保正常切断电流。

4.脱扣器类型。

根据实际需求，选择适合的脱扣器类型，如热脱扣器、磁脱扣器等。

接下来，我们通过一个实际应用案例进行分析。

假设有一台额定电压为380V、额定频率为50Hz、额定功率为100kW的电机，其额定电流为Ie=P/Ue=100kW/380V≈263A。

根据经验，电机的启动电流Is约为Ie的4倍，即Is≈263A×4=1052A。

因此，选择具有1052A额定电流和足够短路电流的断路器是合适的。

综上所述，电机断路器选择的计算涉及到电机的额定电流、启动电流、断路器的额定电流、短路电流等多个因素。

在实际应用中，需要根据这些因素综合考虑，选择合适的断路器。

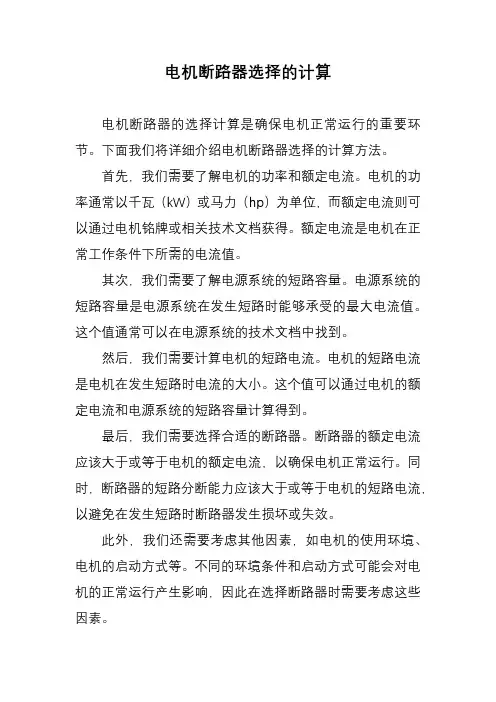

电机断路器选择的计算
电机断路器的选择计算是确保电机正常运行的重要环节。

下面我们将详细介绍电机断路器选择的计算方法。

首先，我们需要了解电机的功率和额定电流。

电机的功率通常以千瓦（kW）或马力（hp）为单位，而额定电流则可以通过电机铭牌或相关技术文档获得。

额定电流是电机在正常工作条件下所需的电流值。

其次，我们需要了解电源系统的短路容量。

电源系统的短路容量是电源系统在发生短路时能够承受的最大电流值。

这个值通常可以在电源系统的技术文档中找到。

然后，我们需要计算电机的短路电流。

电机的短路电流是电机在发生短路时电流的大小。

这个值可以通过电机的额定电流和电源系统的短路容量计算得到。

最后，我们需要选择合适的断路器。

断路器的额定电流应该大于或等于电机的额定电流，以确保电机正常运行。

同时，断路器的短路分断能力应该大于或等于电机的短路电流，以避免在发生短路时断路器发生损坏或失效。

此外，我们还需要考虑其他因素，如电机的使用环境、电机的启动方式等。

不同的环境条件和启动方式可能会对电机的正常运行产生影响，因此在选择断路器时需要考虑这些因素。

综上所述，电机断路器的选择计算需要综合考虑电机的功率、额定电流、电源系统的短路容量以及电机的使用环境等因素。

正确的选择计算能够确保电机的正常运行，同时也能提高整个电气系统的安全性和可靠性。

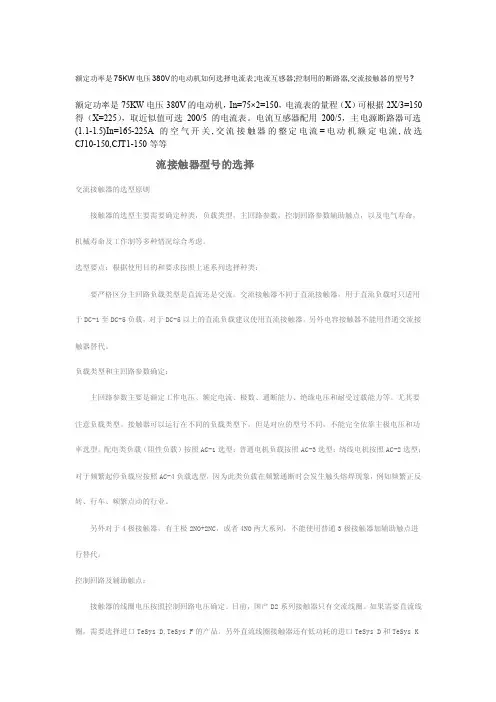

额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

电流互感器配用200/5，主电源断路器可选(1.1-1.5)In=165-225A的空气开关,交流接触器的整定电流=电动机额定电流,故选CJ10-150,CJT1-150等等流接触器型号的选择交流接触器的选型原则接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。

选型要点：根据使用目的和要求按照上述系列选择种类：要严格区分主回路负载类型是直流还是交流。

交流接触器不同于直流接触器，用于直流负载时只适用于DC-1至DC-5负载，对于DC-5以上的直流负载建议使用直流接触器。

另外电容接触器不能用普通交流接触器替代。

负载类型和主回路参数确定：主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。

尤其要注意负载类型。

接触器可以运行在不同的负载类型下，但是对应的型号不同，不能完全依靠主极电压和功率选型。

配电类负载（阻性负载）按照AC-1选型；普通电机负载按照AC-3选型；绕线电机按照AC-2选型；对于频繁起停负载应按照AC-4负载选型，因为此类负载在频繁通断时会发生触头熔焊现象，例如频繁正反转、行车、频繁点动的行业。

另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用普通3极接触器加辅助触点进行替代。

控制回路及辅助触点：接触器的线圈电压按照控制回路电压确定。

目前，国产D2系列接触器只有交流线圈。

如果需要直流线圈，需要选择进口TeSys D,TeSys F的产品。

另外直流线圈接触器还有低功耗的进口TeSys D和TeSys K产品，请客户注意选择。

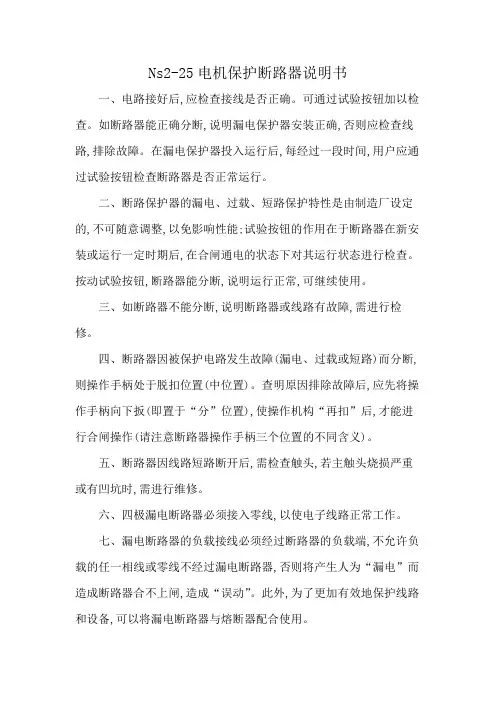

Ns2-25电机保护断路器说明书
一、电路接好后,应检查接线是否正确。

可通过试验按钮加以检查。

如断路器能正确分断,说明漏电保护器安装正确,否则应检查线路,排除故障。

在漏电保护器投入运行后,每经过一段时间,用户应通过试验按钮检查断路器是否正常运行。

二、断路保护器的漏电、过载、短路保护特性是由制造厂设定的,不可随意调整,以免影响性能;试验按钮的作用在于断路器在新安装或运行一定时期后,在合闸通电的状态下对其运行状态进行检查。

按动试验按钮,断路器能分断,说明运行正常,可继续使用。

三、如断路器不能分断,说明断路器或线路有故障,需进行检修。

四、断路器因被保护电路发生故障(漏电、过载或短路)而分断,则操作手柄处于脱扣位置(中位置)。

查明原因排除故障后,应先将操作手柄向下扳(即置于“分”位置),使操作机构“再扣”后,才能进行合闸操作(请注意断路器操作手柄三个位置的不同含义)。

五、断路器因线路短路断开后,需检查触头,若主触头烧损严重或有凹坑时,需进行维修。

六、四极漏电断路器必须接入零线,以使电子线路正常工作。

七、漏电断路器的负载接线必须经过断路器的负载端,不允许负载的任一相线或零线不经过漏电断路器,否则将产生人为“漏电”而造成断路器合不上闸,造成“误动”。

此外,为了更加有效地保护线路和设备,可以将漏电断路器与熔断器配合使用。

1概述126（L）型SF6气体绝缘金属封锁开关设备（简称GIS）的断路器是GIS中最重要的元件。

该断路器为三相共箱式,采纳自能式灭弧原理,配用CT27-II型弹簧机构。

该断路器采纳最新的设计原理,具有结构简单,操作能量小,靠得住性高,安装容易,噪音低等特点。

该断路器依照主接线方式的不同可采纳Z形、U形布置，其技术参数见表1。

表1 断路器额定参数2断路器的结构和工作原理断路器为三相共箱式，即三极灭弧室安装在同一壳体内。

断路器总装的外形如图1所示。

断路器的出线方式有两种，一种是双侧出线，另一种是同侧出线，由整体布置确信。

断路器本体的内部结构见图2，图2所示为同侧出线方式。

且由图一、2可知，断路器由以下部件所组成：金属壳体、底座、绝缘构件（包括绝缘子、绝缘支座和绝缘拉杆）、拐臂盒、密度继电器、三极灭弧室和弹簧机构。

灭弧室是断路器的核心单元，可实现回路的导通与分断。

弹簧机构是断路器的动力元件，可实现断路器的分、合闸操作。

灭弧室的结构与工作原理结构：如图二、3所示，断路器的A、B、C三极灭弧室安装在同一壳体内，三极灭弧室均由相同的零部件组成，只是每极上下出线的电联接位置有所不同。

每极灭弧室均由绝缘拉杆3-一、绝缘座3-二、动触头座3-3、电联接3-4、支撑筒3-5、动触头装配3-6、动弧触头3-7、绝缘筒3-八、静弧触头3-九、静触头装配3-10、静触头座3-11、电联接3-12等组成。

绝缘筒3-8与支撑筒3-5相连，不仅支承着静触头座3-11，还起到断口间绝缘的作用。

导电回路为（见图二、图3）：电流从绝缘子的中心导体（X）进入，经灭弧室下部的电联接流入动触头座，再通过动、静触头主回路，流入静触头座，最后经上部的电联接从导电杆（Y）流出。

该断路器单极的回路电阻（X、Y间）小于70μΩ。

工作原理：灭弧室采纳有热膨胀室并带有辅助压气室的自能灭弧结构，灭弧进程以自能吹弧为主，压气灭弧为辅。

A、B、C三极灭弧室的绝缘拉杆别离与拐臂盒中的三个内拐臂相连。

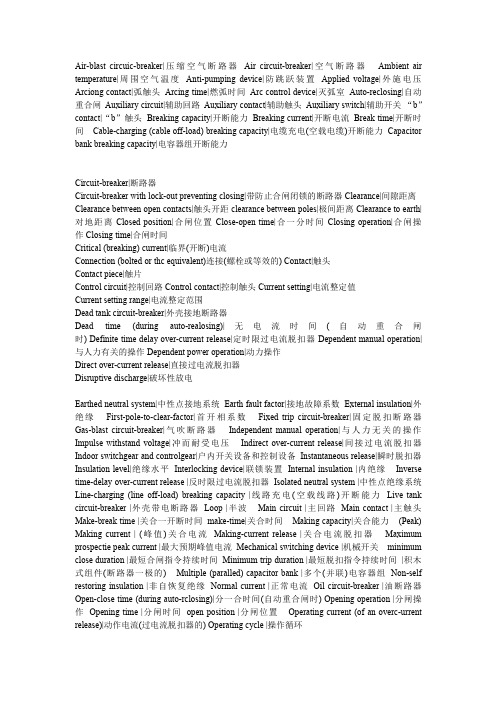

Air-blast circuic-breaker|压缩空气断路器Air circuit-breaker|空气断路器Ambient air temperature|周围空气温度Anti-pumping device|防跳跃装置Applied voltage|外施电压Arciong contact|弧触头Arcing time|燃弧时间Arc control device|灭弧室Auto-reclosing|自动重合闸Auxiliary circuit|辅助回路Auxiliary contact|辅助触头Auxiliary switch|辅助开关“b”contact|“b”触头Breaking capacity|开断能力Breaking current|开断电流Break time|开断时间Cable-charging(cable off-load)breaking capacity|电缆充电(空载电缆)开断能力Capacitor bank breaking capacity|电容器组开断能力Circuit-breaker|断路器Circuit-breaker with lock-out preventing closing|带防止合闸闭锁的断路器Clearance|间隙距离Clearance between open contacts|触头开距clearance between poles|极间距离Clearance to earth|对地距离Closed position|合闸位置Close-open time|合一分时间Closing operation|合闸操作Closing time|合闸时间Critical(breaking)current|临界(开断)电流Connection(bolted or thc equivalent)连接(螺栓或等效的)Contact|触头Contact piece|触片Control circuit|控制回路Control contact|控制触头Current setting|电流整定值Current setting range|电流整定范围Dead tank circuit-breaker|外壳接地断路器Dead time(during auto-realosing)|无电流时间(自动重合闸时)Definite time delay over-current release|定时限过电流脱扣器Dependent manual operation|与人力有关的操作Dependent power operation|动力操作Direct over-current release|直接过电流脱扣器Disruptive discharge|破坏性放电Earthed neutral system|中性点接地系统Earth fault factor|接地故障系数External insulation|外绝缘First-pole-to-clear-factor|首开相系数Fixed trip circuit-breaker|固定脱扣断路器Gas-blast circuit-breaker|气吹断路器Independent manual operation|与人力无关的操作Impulse withstand voltage|冲而耐受电压Indirect over-current release|间接过电流脱扣器Indoor switchgear and controlgear|户内开关设备和控制设备Instantaneous release|瞬时脱扣器Insulation level|绝缘水平Interlocking device|联锁装置Internal insulation|内绝缘Inverse time-delay over-current release|反时限过电流脱扣器Isolated neutral system|中性点绝缘系统Line-charging(line off-load)breaking capacity|线路充电(空载线路)开断能力Live tank circuit-breaker|外壳带电断路器Loop|半波Main circuit|主回路Main contact|主触头Make-break time|关合一开断时间make-time|关合时间Making capacity|关合能力(Peak) Making current|(峰值)关合电流Making-current release|关合电流脱扣器Maximum prospectie peak current|最大预期峰值电流Mechanical switching device|机械开关minimum close duration|最短合闸指令持续时间Minimum trip duration|最短脱扣指令持续时间|积木式组件(断路器一极的)Multiple(paralled)capacitor bank|多个(并联)电容器组Non-self restoring insulation|非自恢复绝缘Normal current|正常电流Oil circuit-breaker|油断路器Open-close time(during auto-rclosing)|分一合时间(自动重合闸时)Opening operation|分闸操作Opening time|分闸时间open position|分闸位置Operating current(of an overc-urrent release)|动作电流(过电流脱扣器的)Operating cycle|操作循环Operating sequence|操作顺序Operation|操作Outdoor switchgear and controlgear|户外开关设备和控制设备Out-of-phase(as prefix to a characteristic quantity)|失步(作为特性参数的前缀)Out-of-phase(Making or breaking)capacity|失步(关合或开断)能力Out-of-phase conditions|失步条件Over-current release|过电流脱扣器Overvoltage|过电压Peak arc voltage|峰值电弧电压Peak current|峰值电流Peak factor(of the line transient voltage)|峰值系数(线路瞬态电压的)Peak withstand current|峰值耐受电流Pole|极Position indicating device|位置指示装置Positively driven operation|正向驱动操作Positive opening operation|正向分闸操作Power factor(of a circuit)|功率因数(回路的)Power frequency recovery voltage|工频恢复电压Power frequency withstand voltage|工频耐受电压Pre-arcing time|预击穿时间Prospective breaking current|预期开断电流Prospective current|预期电流Prospective peak current|预期关合电流一．电气名词Electric items二．线路（母线、回路）Lines(Bus,circuits)三．设备Equipments四．保护、继电器Protection,relays五．电气仪表Electric instruments六．防雷Lightning protection七．接地Grounding,earthing八．室、所Room,Substation九．电修车间设备Equipments of electric repair十．材料Material十一．图名Drawings,diagrams十二．表头Tables十三．标准图词汇Terms from standard DWG一．电气名词Electric items交（直）流Alternating(direct)current短路电流Short-circuit current起始次暂态短路电流Initial subtransient short-circuit current冲击电流Impulse current稳态短路电流Steady state short-circuit current临界电流Critical current切断电流Rupturing current熔断电流Blow-out current故障电流Fault current计算电流Calculating current极限有限电流Limit effective current过电流Over current逆电流Inverse current整定电流Setting current额定电流Rated current电流密度Current density短路电流最大有效值Maximum effective value of short-circuit current 高压High-voltage,High-tension低压Low-voltage,Low-tension计算电压Calculating voltage激磁电压Exciting voltage冲击电压Impulse voltage临界电压Critical voltage残留电压Residual voltage击穿电压Puncture voltage脉动电压Pulsating voltage供电电压Supply voltage电力电压Power voltage照明电压Lighting voltage灯丝电压Filament voltage额定电压Rated voltage电压损失Voltage loss过(欠)电压Over(under)voltage线路电压Line voltage电压降Voltage drop工作电压Working voltage一次电压Primary voltage二次电压Secondary voltage电源Electric source(power supply)自控电压Power supply for process control6kV控制闪光电源Flashing supply for6kV control工作电源Working power supply(electric source)保安电源Emergency power supply(electric source)直流稳压电源Stabilized D.C.source控制电源Control supply直流电源 D.C.source交流电源 A.C.source负荷计算Load calculation设备容量Installed capacity需要容量Electric demand功率因数Power factor安装高度Mounting height耐电压Breakdown voltage工频耐压High-voltage test with working frequency 表面闪络Surface flash-over直流泄漏 D.C.leakage体电阻率Volume resistivity介质损失角Dielectric loss angle击穿强度Puncture intensity电压等级Voltage grade比重Specific gravity性能Feature相序Phase sequence瞬时Instantaneous倾角Angle of inclination跨度Span正极Positive pole负极Negative pole截面(积)Cross section area辅助电源Auxiliary source遮断容量Interrupting capacity载流量Current-carrying capacity校正系数Correction factor连续负荷Continuous load长期载流量Continuous capacity长时间额定值Longtime rating电动机堵转电流Locked-rotor motor current限定负荷Limited load电感负荷Inductive load感应电流Induced current二．线路（母线、回路）Lines(Bus,circuits)母线Bus-bar合闸电源母线Closing power source bus闪光母线Flashing-bus备用母线Spare bus装在支柱上的插接式母线Post-supported plug-in bus way装在吊钩上的插接式母线Hook-supported plug-in bus way装在支架上的插接式母线Bracket-supported plug-in bus way小母线Miniature bus电源小母线Power supply miniature bus操作小母线Operating miniature bus事故信号小母线Miniature bus for fault signal闪光小母线Flashing miniature bus主母线Main bus直流主母线 D.C.main bus预告母线Prewarning bus干线Main line照明干线Lighting main line接地干线Grounding main line插座干线Receptacle main line电压干线Voltage main line端子出线Terminal outgoing中性线Neutral支线Branch-line引入线Lead-in电气线路Electric circuit交流配电线路 A.C.distribution circuit直流配电线路 D.C.distribution circuit事故照明线路Emergency lighting circuit控制线路Control circuit接地或接零线路Grounding or neutralizing circuit信号线路Signal circuit有接地极的接地线路网Grounding with grounding electrodes定子绕组测温回路Temperature measuring circuit for stator winding 接地信号回路Grounding signal circuit闪光信号回路Flashing-signal circuit开阀回路Circuit for opening valve关（闭）阀回路Circuit for closing valve开度计回路Circuit for opening meter电流测量回路Current-measuring circuit差动保护回路Differental protective circuit过流保护回路Over-current protective circuit合闸回路Closing circuit停车延时回路Delayed shutdown circuit掉闸回路Trip circuit激磁回路Exciting circuit备用回路Spare circuit主回路Main circuit馈路Feeder circuit现有回路Existing circuit单线回路Single-wire circuit接地回路Earthed circuit有电压的电路Live circuit三．设备Equipments高压开关柜H.V.switchgear动力配电箱Power distribution cabinet电源配电箱Source distribution cabinet直流配电屏 D.C.switchboard(distribution panel)交流低压配电屏 A.C.L.V.switchboard(distribution panel)静电电容器柜Static capacitor cabinet多种电源插销箱Receptacle box for miscellaneous power supplies 控制箱Control cabinet照明配电箱Lighting(distribution panel)连接箱Junction box出线盒Outlet box开关箱Switch box控制台Console分段屏Sectionalizing panel进线屏Incoming line panel电控箱Electric control panel边屏Side board端子箱Terminal box供电盘Power supply box瓶车箱Synchronizing cabinet感应调压器专用变压器高压柜Special transformer H.V.cabinet for induction voltage regulator电压互感器柜Potential transformer cabinet信号屏Signal panel浮充屏Floating panel蓄电池屏Battery panel充电屏Charging panel母线联络柜Bus tie cabinet转换开关Transfer switch电压表转换开关Voltmeter change-over switch铁壳开关Metal-clad switch(Iron-clad switch)管式熔断器Cartridge fuse真空断路器Vacuum circuit breaker(V.C.B.)自动开关Automatic switch高压负荷开关H.V.load break switch三极高压断路器3-pole HV circuit-breaker刀开关Knife switch转换开关Transfer switch双极铁壳开关2-pole iron-clad switch风扇变速开关Fan speed regulator switch密闭照明灯开关Hermetic lighting switch防爆照明灯开关Explosion-proof lighting switch行程开关Limit switch高压隔离开关H.V.disconnecting switch明装单极板钮开关Surface-mounted single-pole toggle switch暗装单极板钮开关Flush-mounted single-pole toggle switch三路开关Three-way switch气密式组合开关Hermetic packet type switch防护式开关Guard type switch联锁开关Interlock switch操作方式选择开关Selecting switch for types of operation控制电源开关Switch for control supply主令开关Master switch(controller)多切点切换开关Multi-point change-over switch按钮Push-button控制按钮Control push-button防爆控制按钮Explosion-proof control push-button事故紧急按钮Emergency stopping push-button起动按钮Starting push-button停止按钮Stopping push-button现场按钮Push-button in field挡板damper音响解除按钮Push-button for sound release起动器Starter磁力起动器Magnetic starter综合起动器Combination starter(Magnetic starter combination)电力变压器Power transformer调压变压器Voltage regulating transformer电压互感器Potential transformer电流互感器Current transformer照明变压器Lighting transformer三相三绕组变压器3-phase tertiary winding transformer高压试验变压器H.V.testing transformer局部照明变压器Local lighting transformer多量程仪用电流互感器Multi-range current transformer for measurement降压变压器Step-down transformer伺服电动机Servo-motor双电压电动机Dual-voltage motor感应电动机Induction motor交流异步电动机 A.C.asynchronous motor同步电动机synchronous motor三相滑环感应电动机3-phase slip-ring induction motor三相鼠笼感应电动机3-phase squirrel-cage induction motor绕线式电动机Wound-rotor induction motor反应式电动机Reaction motor柴油发电机Diesel generator励磁发电机Excitation generator明装双极插座Surface-mounted2-pole receptacle暗装双极插座Flush-mounted2-pole receptacle双极带接地插座2-pole receptacle with grounding contact单相三孔明插座Surface-mounted single phase3-pole receptacle防护式明装三相四孔插座Guard type surface-mounted3-phase4-pole receptacle 配照型灯Standard dome lighting fitting搪瓷深照型灯Enameled high bay lighting fitting防水防尘灯Water and dust proof lighting fitting安全灯Safety lighting fitting隔爆灯Explosion-proof lighting fitting弯灯Goose-neck light壁灯Wall light高压水银灯High pressure mercury vapor lighting fitting 投光灯Flood-light(projection light)信号灯Signal lamp天棚灯Ceiling-mounted lighting fitting局部照明灯Local lighting fitting灯座Lamp holder事故照明灯Emergency lighting fitting高压水银荧光灯H.P.mercury fluorescent lighting fitting 广照型工厂灯Wide lit type industrial fitting深照型灯具High bay lighting fitting白炽灯具Incandescent lamp(bulb)圆球型灯Globe lamp嵌入式荧光灯flush type fluorescent lighting fitting红色障碍灯Red obstruction lamp for aviation厂区道路照明灯Street lighting in plant area路灯Street lamp视孔灯Inspection hole lamp立杆弯灯goose-neck post lamp,pole lamp模拟报警信号Semigraph and alarm signal自整角机Selsyn励磁机Exciter显示器Display电位器Potentiometer内电阻Internal resistance固定电阻（器）Fixed resistance脱扣Release,trip分励Shunt trip特殊失压脱扣器Special no-voltage release“或”开关放大器“Or”switch amplifier制动器Brake电容Capacitor整流器Rectifier镇流器Chock分流器Shunt油变阻器Oil immersed rheostat频敏电阻器Frequency sensitive rheostat滑线变阻器Sliding rheostat蜂鸣器Buzzer电机加热器Space heater(for motor)空气断路器电机操作机构Motor operating mechanism for air circuit-breaker 可控硅励磁装置Silicon controlled rectifier excitation device保护装置Protective device(element)闪光装置Flashing device接闪装置（避雷器）Lightning arrester断相保护Phase failure protection四．保护、继电器Protection,relays信号继电器Signal relay过电流继电器Over-current relay电压继电器Voltage relay时间继电器Time relay中间继电器Auxiliary relay热继电器Thermal relay温度继电器Temperature relay瓦斯继电器Gas relay控制电源中间继电器Auxiliary relay for control supply自动操作继电器Relay for auto-operation低电压继电器Under-voltage relay过电压继电器Over-voltage relay联锁继电器Interlock relay冲击继电器Impact relay合闸位置继电器Close position relay逆流继电器Reverse-current relay差流继电器Differential current relay差动继电器Differential relay电流继电器Current relay功率继电器Power relay接地继电器Earthing relay重合闸继电器Reclosing relay同步继电器Synchronous relay速动继电器Quick acting relay定时限继电器Definite time relay光电继电器Photoelectric relay电子继电器Electronic relay电磁式继电器Electromagnetic relay电动式继电器Electrodynamic relay气压继电器Gas-pressure relay继电器常开触点Relay N.O.contact继电器常闭触点Relay N.C.contact继电器保护触点（常开）Relay holding contact(N.O.)能自动返回的常闭按钮触点Self-return button with N.C.contact模拟信号触点Contact for semigraph signal强励磁接点Shock excitation contact电感线圈Induction coil电流线圈Current coil脱扣线圈Trip coil合闸线圈Close coil释放线圈Releasing coil掉闸线圈Tripping coil予告信号Prewarning signal掉闸回路断线信号Breakage signal of trip circuit断路器事故掉闸信号Fault trip signal of breaker掉闸音响信号Tripping audible signal重瓦斯预告信号Heavy gas prewarning signal温度预告信号Temperature prewarning signal手动、自动操作时事故信号Fault signal in manual/automatic operation 保护掉闸Protective trip控制掉闸Control trip手动跳闸Manual trip变电所紧急停车Emergency shutdown at substation工艺故障Fault in process励磁故障Fault in excitation工作电源失电报警No-voltage alarm of working electric source工作电源分合闸On and off of working electric source工作电源投入Throw-in of working electric source保安电源送电supply of emergency electric source运转指示Indicating of operation投入指示Indicating of throw-in同步指示Indicating of synchronism延时停车Delayed shutdown电源切除Switch off the power supply速断及过流断通Instantaneous trip and over-current off/on自保持Self-holding自锁Self-lock联锁Interlocking绝缘监视Insulation supervision电压监视Voltage supervision联锁解除Release of interlock工作、保安电源切换Transfer of working and emergency power supply发电机与工作母线并车Synchronization of generator to working bus重瓦斯保护Heavy gas protection开或闭超扭矩保护Over-torque protection during opening and closing valve电机起动顺序Sequence of motor starting铭牌框注字Name plate denotation(inscription)五．电气仪表Electric instruments电流表Ammeter电压表Voltmeter三相三线有功电度表Three-phase three-wire kilowatt-hour meter,kWh meter 单相电度表Single-phase kilowatt-hour meter三相无功电度表Three-phase kilovar-hour meter有功功率表Active power meter,kilowatt meter无功功率表Reactive power meter,kilovar meter三相瓦特表(功率表)Three-phase watt meter功率因数表Power factor meter频率表Frequency meter验电流器Galvanoscope欧姆表Ohmmeter相位表Phase meter转速表Tachometer波长表Wave-length meter三相四线制标准电度表3-phase4-wire standard watthour-meter过载电流表Overload ammeter低功率因数瓦特表Low power-factor wattmeter交直流两用钳型电流表 A.C./D.C.multi-purpose tongtester兆欧表Megger,Megohmmeter万用表Avometer微安表Microammeter毫安表Milliammeter各种测量仪表Various kind of measuring instruments接地电阻测量仪Earthing resistance tester真空管电压表Vacuum tube voltmeter电动秒表Electric second-meter六．防雷Lightning protection避雷装置Lightning protector避雷针Lightning rod避雷带Strap type lightning protector避雷网Network of lightning protector避雷针支架Lightning rod support避雷针尖Tip of lightning rod避雷针拉铁Brace for lightning rod避雷器Lightning arrester,surge discharger球型避雷器Spherical arrester管形避雷器Tubular arrester阀形避雷器Auto-valve arrester低压避雷器Low voltage arrester角形避雷器Horn arrester多隙避雷器Multigap arrester铝避雷器Aluminum cell arrester氧化膜避雷器Oxide film arrester击穿保险器Puncture lightning arrester雷击Lightning stroke直接雷击Direct lightning stroke感应雷击Induction lightning stroke雷电日Thunderbolt days雷电或然率Lightning and thunder probability触电Electric shock静电感应Electrostatic induction七．接地Grounding,earthing接地保护Ground protection,earth protection 防雷接地Grounding for lightning保护接地Protective earthing人工接地Artificial grounding工作接地Working grounding,working earthing 重复接地Multiple earthing屏蔽接地Screen earthing,shielding ground中性点接地Neutral point grounded接地系统Grounding system,earthing system接地故障Ground fault,earth fault单相接地Single phase earthing母线接地Bus ground接地装置Grounding device,earthing device引下线Down-lead,down conductor引下线固定Clamping plate of support for fixing支架夹板Down lead引下线固定支脚Support for fixing down lead接地线Ground connector接地干线Ground(ing)main,(bus)接地网Grounding network,earthing network接地极Earth electrode(pole)接地电阻Earth resistance接地电路Earth(ground)circuit连接条Connecting strip断接卡Connecting clamp八．室、所Room,Substation贮藏室Storage套间Compartment蓄电池室Battery room控制室Control room配电室Distribution room维修间Repair room变电所Substation高压配电室H.V.distribution room休息室Rest room九．电修车间设备Equipments of electric repair砂轮机Emery wheel grinder台钻Bench drilling machine交流电焊机 A.C.welding machine移动式空气压缩机Portable air compressor手电钻Electric hand drill单速手摇绕线机Single speed hand winding machine 导线钳压器Wire jointing press-clamp油压千斤顶Hydraulic jack电吹尘器Electric dust cleaner存放柜Store chest高压试验变压器H.V.testing transformer泄漏试验变压器Leakage testing set大电流发生器Strong current generator油浸自冷感应调压器Oil-immersed self-cooled induction voltage regulator 多量程仪用电流互感器Multi-range current transformer for measurement 仪用电感互感器Instrumental voltage transformer单相自耦变压器Single-phase auto-transformer三相自耦变压器3-phase auto-transformer硅整流器Silicon rectifier仪表试验台Testing stand for instrument接触器，继电器试验台Relay and contactor testing stand慢扫描示波器Slow scanning oscillograph交流电子稳压器 A.C.electronic voltage stabilizer携带式交流电桥Portable A.C.electric bridge接地电阻测量仪Earthing resistance tester电缆故障探伤仪Cable fault detector直流单臂电桥 D.C.single-arm electric bridge,Wheatstone bridge十．材料Material绝缘包布Insulating tape填料Filler,packing绝缘膏Insulating compound电缆膏Cable compound防腐油Anti-corrosive oil沥青漆Bituminous varnish绝缘漆Insulating varnish瓷漆Enamel varnish有色金属Non-ferrous metal黑色金属ferrous metal白金属White metal云母Mica环氧树脂Epoxy resin聚氯乙烯Polyvinyl chloride,PVC蜡Wax滑石粉Talc powder电胶木Bakelite聚丙烯外壳Polyacrylic cover耐油橡胶管Oil-proof rubber tubes接地铜线Grounding copper wire垫圈Pad塑料绝缘线Plastics insulated wire橡套电缆Rubber sheathed cable中间接头Splice填充剂Filling agent绝缘电线Insulated wire移动软电缆Movable flexible cable补偿导线Extension wire套管Bushing母线槽Busway悬索Cable suspension滑触线Trolley conductor镀锌煤气管Galvanized gas pipe镀锌角钢Galvanized steel angle镀锌扁钢Galvanized steel strap钢丝绳Steel wire rope电笛Siren电磁阀Electromagnetic valve连接片Connecting link切换片Transfering link端子排Terminal board半导体二极管Semiconductor diode开度计Opening meter逻辑元件Logical element接线盒Junction box仪表槽板Instrument trunking电缆吊架Cable hanger出线套Outgoing line sleeve十一．图名Drawings,diagrams电气图纸目录Contents of electric drawings电力系统图Electric power system diagram照明系统图Lighting system diagram电力平面布置图Electric power layout plan照明平面布置图Lighting layout plan单线图One line diagram控制箱面部布置图Surface arrangement of control box 背部接线图Back wiring(diagram)外部接线图External(outside)wiring diagram内部接线图Internal(inside)wiring diagram控制原理图Principle control diagram原理图Schematic diagram展开图Developed diagram电气标准图Electric standard drawing电气施工图Electric working drawing复用图Reproducibles(drawing)电缆联系图Cable hook-up diagram转换开关接点图Contact diagram of transfer switch箱侧视图Side view of box正视图Front view,facade背视图Back view剖面图Section参考图Reference drawing电缆敷设图Cable laying diagram箱内框架布置图Arrangement of frames inside the cabinet控制箱台面展开图Surface developed diagram of console出线端子示意图Schematic diagram of terminal outgoing lines端子接线图Diagram of terminal connections电气管线表List of wire,cable and conduits设备材料表List of equipment and materials十二．表头Tables电力系统图Power system diagram引入线Lead in保护设备Protective device型号Type额定值Rating整定值Setting主启动设备回路Circuit to starting device导线型号、芯数、截面及管径Conductor type,cores,section&diameter of conduit 线长Wire length管长Conduit length启动设备Starting device型号规格Type,specification保护元件Protective element计量装置Calculating device用电设备主回路Main circuit of electric equipment控制回路Control circuit控制装置Control device用电设备Electric equipment设备容量Consumer capacity生产设备Production equipment位号No.of location名称Name备注Remarks引入线Feed in配电箱Distribution cabinet型号及编号Type and No.开关型号Switch type保护装置Protective device回路编号Circuit No.相别Phase灯数Number of lamps插座数Number of receptacles电缆编号No.of line起点Starting终点Ending母线截面Section of bus零母线Neutral bus屏编号Panel No.型号及方案号Type and variant No.控制原理图号Principle control diagram工艺位号Process item No.十三．标准图词汇Terms from standard DWG电工系统图图形符号Graphic symbols for electric system交流电的相别 A.C.phase sequence直流电的正负极 D.C.positive and negative poles有中性点引出线的星形连接的三相绕组Star-connected three phase windings with neutral outlet开口三角形连接的三相绕组3-phase winding with open delta connection互相连接的导线Cross connection of wires不连接的跨越导线Crossing wires not in contact with each other可拆卸的电气连接Removable connection电缆终端头Pothead of cable or cable end自耦变压器Auto-transformer感应调压器Induction voltage regulator凸极同步电动机Salient pole synchronous motor带接换装置的蓄电池组Accumulator battery with tap-changers 空气断路器Air circuit-breaker保持触点Holding contact热元件Thermal element自动复位的操作开关Spring-return operating switch插接器Plug-in connector电喇叭Horn电炉Electric furnace分流器Shunt可控硅整流箱屏Silicon controlled rectifier box panel直流配电屏 D.C.distributing panel磁力起动器组Magnetic starter group自动开关箱Automatic switch box行程开关Limit switch局部灯Local lighting fitting荧光灯列Series fluorescent lighting fitting防护式灯开关Protective switch导线引上Conductors turning up导线引下Conductors turning down导线由上引来Conductors turning from above导线由下引来Conductors turning from below电缆沟Cable trench调压器Voltage regulator隔离变压器Isolating transformer击穿保护器Puncturing safety device晶体管Transisorized diode地坪Grade level电缆与水管平行Cable running parallel to a water supply pipe 电缆与热力管道交叉敷设Cable running across heat pipeline车道Drive way电缆穿管与管道交叉Cable protective pipe across a pipeline双(单)侧支架电缆沟Trench with rack on both sides(one side)室外地坪Outdoor grade跨接线Jumper金属软管Flexible metal tube过渡接头Adapter电气工程及其自动化专业术语翻译transistor晶体管audion三极管capacitance电容Diesel柴油机AC-motors交流电机transistorcoupling联结耦合current carrying capacity载流能力（最大允许电流）conductivity传导性in isolation绝缘lead导线leakage current泄漏电流inductance感应系数loops线圈macroprocessor微处理器multimedia show多媒体展示medium-power distribution中压配电motor and soft starters电机及软起动器numerical controls数控系统optimal最佳的，最理想的overload relays过载继电器overshoot过冲peak current峰值电流power dissipation电力分散process automation过程自动化process instrumentation and analytics过程仪表及分析仪器punch穿孔，冲压reactance电抗recharge再充regulated power supply稳压电源resistance阻抗resistor电阻器resonate共振self-inductance自感应series inductance串联感应simulation模拟switching配电；交流thermal cycle热循环thickness厚度voltage regulator调压器warping扭曲，变形wiring layout线路配置图AC-drives交流变频器asymmetrical非对称的attenuation衰减bridged impedance桥接阻抗cable bridge电缆桥架charge电荷circuit schematic diagram电路原理图解coefficient系数configuration构造constant常量copper sheet铜片damping阻尼decomposition分解decouple分离delay circuit延迟电路dielectric sheets介电原片diode clamping钳位edge connector边缘连接器electrical infrastructure电气基础设施electrical installation电气安装技术equations set方程组four-layer四层hookup接线图human machine interface人机界面impedance阻抗incidence入射incident wave入射波incorporated合成一体的instantaneous瞬间的interleaved交叉load admittance负载导纳lumped集中的modal模式的modeling建模motor management systems电机管理系统mounting pads安装垫片noise margins噪音安全系数proximity effect邻近效应radian弧度resistive有抵抗力的schematic示意图services&industry solutions服务和工业解决方案terminator终结器undershoot负脉冲信号；下冲。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。
