电机电路导线、断路器等的选择

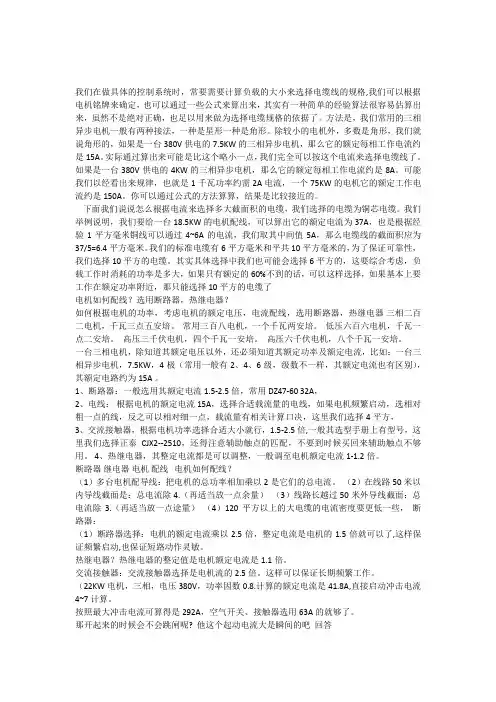

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。

如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。

1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。

例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。

从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。

2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。

所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。

选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。

在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。

在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。

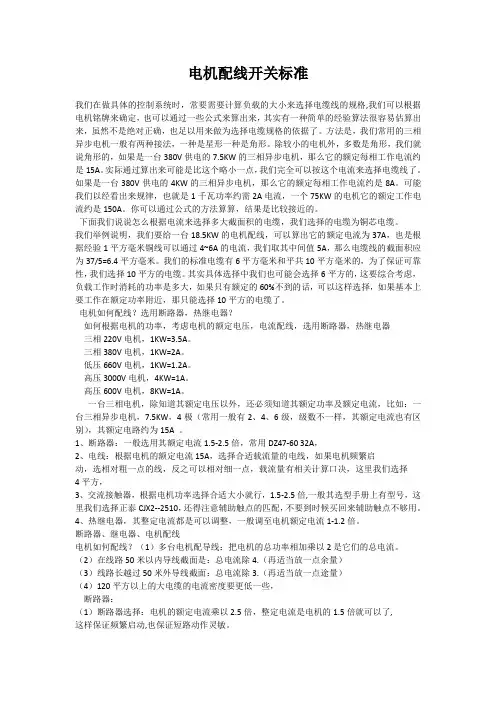

电机配线开关标准我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相220V电机，1KW=3.5A。

三相380V电机，1KW=2A。

低压660V电机，1KW=1.2A。

高压3000V电机，4KW=1A。

高压600V电机，8KW=1A。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

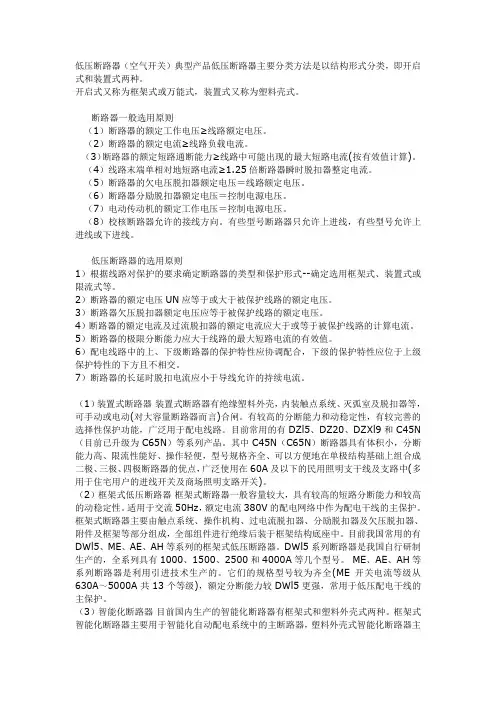

低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。

开启式又称为框架式或万能式，装置式又称为塑料壳式。

断路器一般选用原则（1）断路器的额定工作电压≥线路额定电压。

（2）断路器的额定电流≥线路负载电流。

（3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。

（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。

（5）断路器的欠电压脱扣器额定电压＝线路额定电压。

（6）断路器分励脱扣器额定电压＝控制电源电压。

（7）电动传动机的额定工作电压＝控制电源电压。

（8）校核断路器允许的接线方向。

有些型号断路器只允许上进线，有些型号允许上进线或下进线。

低压断路器的选用原则1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。

2）断路器的额定电压UN应等于或大于被保护线路的额定电压。

3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。

4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。

5）断路器的极限分断能力应大于线路的最大短路电流的有效值。

6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。

7）断路器的长延时脱扣电流应小于导线允许的持续电流。

（1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。

有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。

目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。

其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。
