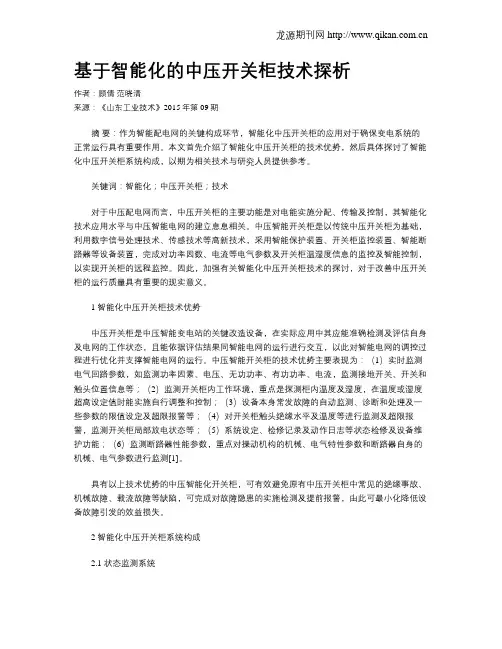

基于智能化的中压开关柜技术探析作者：顾倩范晓清来源：《山东工业技术》2015年第09期摘要：作为智能配电网的关键构成环节，智能化中压开关柜的应用对于确保变电系统的正常运行具有重要作用。
本文首先介绍了智能化中压开关柜的技术优势，然后具体探讨了智能化中压开关柜系统构成，以期为相关技术与研究人员提供参考。
关键词：智能化；中压开关柜；技术对于中压配电网而言，中压开关柜的主要功能是对电能实施分配、传输及控制，其智能化技术应用水平与中压智能电网的建立息息相关。
中压智能开关柜是以传统中压开关柜为基础，利用数字信号处理技术、传感技术等高新技术，采用智能保护装置、开关柜监控装置、智能断路器等设备装置，完成对功率因数、电流等电气参数及开关柜温湿度信息的监控及智能控制，以实现开关柜的远程监控。
因此，加强有关智能化中压开关柜技术的探讨，对于改善中压开关柜的运行质量具有重要的现实意义。
1 智能化中压开关柜技术优势中压开关柜是中压智能变电站的关键改造设备，在实际应用中其应能准确检测及评估自身及电网的工作状态，且能依据评估结果同智能电网的运行进行交互，以此对智能电网的调控过程进行优化并支撑智能电网的运行。
中压智能开关柜的技术优势主要表现为：（1）实时监测电气回路参数，如监测功率因素、电压、无功功率、有功功率、电流，监测接地开关、开关和触头位置信息等；（2）监测开关柜内工作环境，重点是探测柜内温度及湿度，在温度或湿度超高设定值时能实施自行调整和控制；（3）设备本身常发故障的自动监测、诊断和处理及一些参数的限值设定及超限报警等；（4）对开关柜触头绝缘水平及温度等进行监测及超限报警，监测开关柜局部放电状态等；（5）系统设定、检修记录及动作日志等状态检修及设备维护功能；（6）监测断路器性能参数，重点对操动机构的机械、电气特性参数和断路器自身的机械、电气参数进行监测[1]。
具有以上技术优势的中压智能化开关柜，可有效避免原有中压开关柜中常见的绝缘事故、机械故障、载流故障等缺陷，可完成对故障隐患的实施检测及提前报警，由此可最小化降低设备故障引发的效益损失。

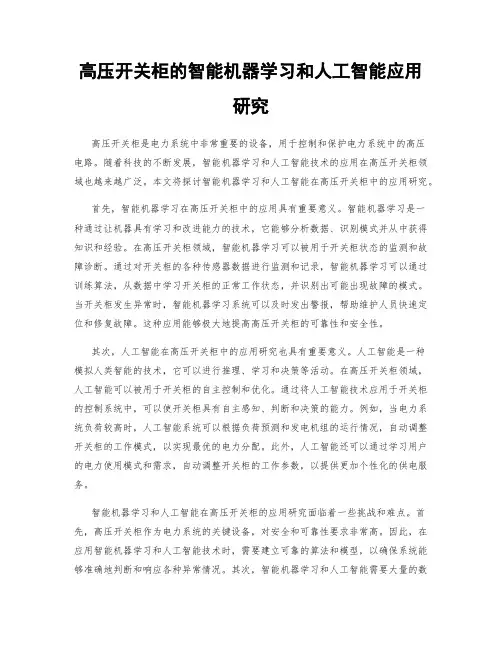

高压开关柜的智能机器学习和人工智能应用研究高压开关柜是电力系统中非常重要的设备，用于控制和保护电力系统中的高压电路。
随着科技的不断发展，智能机器学习和人工智能技术的应用在高压开关柜领域也越来越广泛。
本文将探讨智能机器学习和人工智能在高压开关柜中的应用研究。
首先，智能机器学习在高压开关柜中的应用具有重要意义。
智能机器学习是一种通过让机器具有学习和改进能力的技术，它能够分析数据、识别模式并从中获得知识和经验。
在高压开关柜领域，智能机器学习可以被用于开关柜状态的监测和故障诊断。
通过对开关柜的各种传感器数据进行监测和记录，智能机器学习可以通过训练算法，从数据中学习开关柜的正常工作状态，并识别出可能出现故障的模式。
当开关柜发生异常时，智能机器学习系统可以及时发出警报，帮助维护人员快速定位和修复故障。
这种应用能够极大地提高高压开关柜的可靠性和安全性。
其次，人工智能在高压开关柜中的应用研究也具有重要意义。
人工智能是一种模拟人类智能的技术，它可以进行推理、学习和决策等活动。
在高压开关柜领域，人工智能可以被用于开关柜的自主控制和优化。
通过将人工智能技术应用于开关柜的控制系统中，可以使开关柜具有自主感知、判断和决策的能力。
例如，当电力系统负荷较高时，人工智能系统可以根据负荷预测和发电机组的运行情况，自动调整开关柜的工作模式，以实现最优的电力分配。
此外，人工智能还可以通过学习用户的电力使用模式和需求，自动调整开关柜的工作参数，以提供更加个性化的供电服务。
智能机器学习和人工智能在高压开关柜的应用研究面临着一些挑战和难点。
首先，高压开关柜作为电力系统的关键设备，对安全和可靠性要求非常高。
因此，在应用智能机器学习和人工智能技术时，需要建立可靠的算法和模型，以确保系统能够准确地判断和响应各种异常情况。
其次，智能机器学习和人工智能需要大量的数据进行训练和学习。
然而，由于高压开关柜的工作环境复杂且危险，获取高质量的数据可能是一项挑战。
高压低压配电柜的智能化与自动化控制配电柜是电力系统中不可或缺的一环，它负责对电能进行配送和保护。
随着科技的进步和电力需求的增长，现代配电柜逐渐实现了智能化与自动化控制。
本文将探讨高压低压配电柜的智能化与自动化控制的发展和应用。
一、智能化控制技术的应用随着科技的不断发展，智能化控制技术在高压低压配电柜中得到了广泛的应用。
传感器、通信技术和计算机技术的结合，使得配电柜能够更加智能地进行操作和控制。
智能化控制技术可以实时监测电网状态、故障信息和负荷情况，通过数据分析和处理，提供及时的反馈和决策支持，从而实现对配电系统的安全、稳定和高效运行。
1. 故障监测与诊断智能化配电柜可以通过传感器实时监测电力系统中的各种故障信息，如过载、短路和接地故障等。
通过对故障信息的分析和处理，可以准确地定位故障点，并及时采取相应的措施进行修复。
同时，智能化配电柜还具备自动诊断功能，能够根据故障特征和历史数据进行分析，提供故障预警和诊断建议，为维修人员提供参考和指导。
2. 负荷管理与优化智能化配电柜可以实时监测电网的负荷情况，通过数据分析和计算，提供负荷优化方案。
通过合理调配电力资源，可以避免电网过载和供电不足的问题，提高电力的利用率和供电质量。
智能化配电柜还可以根据电网负荷的变化，自动调节电力的分配和供应，提供稳定可靠的电力供应，并保障重要设备的正常运行。
3. 远程监控与控制智能化配电柜具备远程监控和控制功能，通过通信技术和互联网技术，可以实现对配电系统的远程监测和操作。
维护人员可以通过电脑、手机等终端设备，随时随地监控和控制配电柜的运行状态，及时处理故障和异常情况，提高故障处理效率和工作效益。
远程监控还可以实现对多个配电柜的集中管理，提供全面的电力系统监控和管理。
二、自动化控制技术的应用自动化控制技术是高压低压配电柜智能化的重要组成部分，它通过编程和逻辑控制，实现对配电柜的自动操作和控制。
自动化控制技术可以提高配电柜的运行效率和可靠性，降低人工操作的风险和错误。
开关柜项目可行性研究报告一、引言开关柜是电力系统的重要组成部分，用于控制和保护电力设备。
其质量和性能对电网的运行安全和稳定性具有重要影响。
本项目旨在研究开关柜项目的可行性，确定项目实施的必要性和可行性。
二、市场分析1.行业背景：随着电力系统的发展和更新换代，对开关柜的需求逐渐增加。
尤其是随着工业和城市化的进一步发展，对电力设备的要求也越来越高。
2.市场规模：根据市场调研数据，目前全球开关柜市场规模达到几十亿美元，且呈增长趋势。
预计未来几年市场规模还将扩大。
3.竞争状况：目前市场上存在着众多开关柜生产商和供应商，竞争激烈。
一些大型企业具有较强的研发实力和市场渗透能力，但也存在一些中小型企业具有一定的市场份额。
4.市场需求：随着电力系统的智能化发展，对开关柜的功能要求也越来越高，如远程控制、故障诊断等。
同时，对开关柜材料、外观设计等也提出了更高的要求。
三、技术分析1.开关柜技术：随着电力设备的不断升级和发展，开关柜的技术水平也在不断提高。
如SF6气体绝缘开关柜、真空断路器等技术的应用，使得开关柜具有更高的电气性能和安全性。
2.产品创新：本项目拟引入先进的软件控制系统和物联网技术，实现对开关柜的远程监测和控制。
同时，结合大数据分析技术，提供准确的故障诊断和预测分析，以提高开关柜的可靠性。
四、项目可行性1.市场需求：通过市场调研和分析，开关柜市场规模庞大，且市场需求不断增长。
同时，技术创新和产品升级对市场需求的激发也提供了机会。
2.技术储备：本项目拟引进先进的控制系统和物联网技术，具备一定的技术储备和优势。
同时，可以与相关科研机构合作，提高技术研发水平。
3.资金投入：项目需要一定的资金投入，包括研发和生产设备的购置、员工培训、市场推广等。
通过市场分析和预测，项目能够带来较高的经济效益，为投资提供了保障。
4.团队建设：项目需要组建一个高素质的团队，包括技术研发人员、市场推广人员等。
通过对人才市场的分析和团队建设，可以为项目的顺利实施提供保障。
电气一次设备智能化分析二、智能化一次设备（二）智能化开关及开关柜1、智能化断路器及开关柜（1）智能化断路器断路器作为电力系统中最重要的控制元件，它的自动化和智能化是电器设备智能化的基础。
断路器的智能化不是通常所想的，使用计算机就达到了智能化。
它必须尽可能地应用电弧自身的能量，实现运行状态的自诊断，操动机构的可控操动，并且配置最新传感器技术，微电子技术和信息传输技术，智能化的概念才比较完整。
一般来说，智能化电器设备除满足常规电器设备的原有功能外，其功能主要表现为： 应具有灵敏准确地获取周围大量信息的感知功能；应具有对获取信息的处理能力；应具有对处理结果的思维判断能力，对处理结果的再生信息的实施及有效操作的实施功能。
图表 1 断路器智能化工作框图图1概要说明了一种兼有计算机系统和传感装置的智能化断路器工作原理。
总的来看，可以归纳智能化断路器的操作过程为: 智能控制单元不断从电力系统中采集某些特定信息，据此来判别断路器当前的工作状态，同时处于操作的准备状态。
当变电站的主控室因系统故障由继电保护装置发出分闸信号或正常操作向断路器发出操作命令后，控制单元根据一定的算法求得与断路器工作状态对应的操动机构预定的最佳状态，并驱动执行机构操动机构调整至该状态，从而实现最优操作。
显然，智能控制单元是断路器智能操作实现的核心部件。
近年来已有很多智能化断路器面市。
高压领域典型的有东芝公司的C-GIS和ABB公司的EXK型智能化GIS，它们的特点都是采用先进的传感器技术和微计算机处理技术，使整个组合电器的在线监测与二次系统在一个计算机控制平台上。
在中压领域较典型的有九十年代初的富士公司的智能式真空断路器及ABB公司近年来推出的VM1型真空断路器。
日本富士公司在原来的真空断路器上添加了过电流继电器、检测用电流互感器以及各种传感器，使断路器具备了自诊断功能及传输功能，构成了集监视、通信、控制和保护为一体的智能单元，从而强化了断路器的功能，提高了可靠性。
高低压成套开关设备智能化控制系统的设计与运用分析摘要：伴随着经济水平的不断提高，进一步促进了科学技术的飞速发展，从而促进了高低压成套开关设备向智能化方向发展，智能化控制系统逐步应用在电气设备中，进一步提高电气设备的控制水平。
在经过大量研究发现，即使在高低压成套开关设备应用智能化控制系统，可以提高控制水平，但是还存在一些不足之处，严重影响了使用效果，因而就需要对原有的智能控制系统进行优化设计，从而来满足当选社会发展对电气设备在运行过程中提出的各项要求。
因此在本文中分析了当前高低压成套开关设备智能化的价值、发展趋势、目前使用现状，从而来制定出具体实际的高低压成套开关设备智能化的具体组成部分和模块，保证电气设备运行的效率。
关键词：高低压成套开关设备，智能化控制系统，设计与运用引言：随着我国经济水平的不断提高，促进了电力行业的迅猛发展，同时也对电力行业的需求量在逐渐增加，进而促使对电器开关的质量提出了更高的要求。
其中高低压成套开关设备向智能化方向发展是顺应时代发展的结果，可以保证开关柜运行安全稳定，促进电力行业的长远发展。
因此，就是学校对当前高低压成套开关设备智能控制系统进行专业设计，并在具体实际运行情况下调整高低压成套开关柜的结构和功能，从而来保证关设备使用效率，促进我国电力行业的升级转型。
1.高低压成套开关设备智能化的重要价值高低电压成套开关设备是指电气元件通过一定的连接方式而组装成的完整的开关装置，在电力系统中扮演着举足轻重的角色。
通过对高、低电压的开关进行有效的调节，使整个电源系统能够得到有效的控制，保证了供电的安全性。
因此，高压、低压配电箱自身的质量和质量将对电力系统的安全和运行性能产生重要的作用。
在高低压成套开关在实际运行操作时，若有高电压、低电压的切换发生故障，将对电力系统造成严重的冲击。
在高压、低压开关设备中使用智能控制系统时，通过对其进行实时监测，能够确保其操作的安全性，提前预见可能出现的故障，减少其风险系数。
中压开关柜的智能化改造与研究摘要智能电网概念已经深入社会经济及生活之中，实现智能电网的关键所在是配电网自动化，而实现配电网自动化的关键点之一就是实现中压开关设备的智能化。
智能化中压开关设备具有多功能、性能好、运行可靠的特点，可以实现自诊断和自动控制性能，并具有网络遥控、遥测等通信能力，同时能提高状态检修的时间，提高电能质量、减少运行维护成本，能够符合未来智能电网发展的要求。
本文主要介绍了智能化技术在开关柜改造中的应用以及开关柜智能化研究的未来发展方向。
关键词开关柜；智能化技术；改造与研究中图分类号tm591 文献标识码a 文章编号 1674-6708（2013）85-0032-021 概述回顾智能化开关设备技术的发展，早在20世纪90年代日本某开关柜生产企业便将电子式保护装置，可编程序控制器（plc），操作回路故障检测，双金属片母线测温装置等设备综合应用在开关柜上，实现了对开关柜工作状态的多方位监控。
基于当时技术的限制，早期的智能开关设备更多使用了定性检测方式，适应性差且设备集中度也相对较低。
近年来，随着微电子技术、传感器技术等的蓬勃发展，伴随着物联网概念的提出，新的电力设备通讯规约的制定，智能化开关设备得到了空前发展。
目前，国内许多开关柜生产厂家都有在智能化开关设备领域进行尝试，也发展了众多的设备和应用方案。
智能化开关柜是在普通开关柜基础上，大范围的利用计算机、网络通讯、数字模拟信号处理以及传感器等技术的最新研究结果，通过网络电力仪表、智能检测设备、新型智能化断路器、微机智能保护等设备，达到了对功率、功率因数、电压、电流、频率、电能计量等电气数据参数以及对断路器的分合状态、手车的位置、开关柜的温湿度信息、故障信息进行监视；对断路器和接地刀的分合状态、手车位置和开关柜的温湿度进行控制，通过网络通讯接口与中央控制室的计算机系统联网，实现无人值守和远程监控功能。
2 中压开关柜的智能化技术改造过程2.1 操作的自动化这是智能化的初级阶段，这是中压开关柜实现智能化的基础。
10kV智能开关柜及其设备分析摘要：近年来，随着社会工业化、现代化及信息技术的发展，通信、计算机、自动化等技术在电网得到广泛深入的应用，与传统电力技术有机融合，并与物理电网高度集成，极大地提升了电网的智能水平，供电企业和用电部门对开关柜提出了数字化、智能化、网络化的要求，市场对中高档智能型开关柜的需求也呈现出迅猛发展的态势，智能化电网应运而生。
本文对10kV智能化开关柜及设备进行了分析。
关键词: 10kV开关柜；智能化；在线监测前言：在智能化电网环节中，其核心目标就是建立智能化变电站，智能化变电站的最基本、首要条件就是智能型开关设备和控制设备。
开发智能型高压开关设备，符合当前高压电器设备的发展方向，完全适应我国电力系统的要求。
下面以我司10kV智能化开关柜研发为例，简要叙述一下智能化开关柜设计过程中的注意点。
1、10kV智能开关柜结构及系统设计1.1产品结构概述：该10kV智能开关柜为金属铠装移开式全中置结构。
整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。
断路器手车室内安装有特定的导轨，可轻巧地推进或抽出断路器手车。
手车室内设计有带自动锁扣和开启的电气型帘板，可满足手车断路器与母线侧、电缆侧之间同时自动隔离的要求。
手车室内有试验位置及工作位置，每一位置均设有定位装置（开关柜结构如图1示意）。
图1 图21.2智能在线监测装置智能在线监测装置包含在线监测主机、人机界面、安装在断路器及开关柜上各类传感器及执行元件。
人机界面和传统保护一样装在仪表箱门上，在线监测主机装在仪表箱继电板上，对各个传感器上传的数据进行分析。
其它的传感器和执行元件安装在需要监测的地方，如温度传感器安装在断路器触臂接近梅花触头处，测量断路器触臂温升，直线位移传感器安装在断路器机构输出侧。
人机界面通过RS-485通信接口与主机通信并对数据进行显示、分析、处理、诊断，设置各类系统参数报警阀值等。
智能化开关柜浅析摘要：在35KV及以下的中低压配电网中，开关柜是开关设备的主要工作形态之一，它是以开关为主要由断路器、各类开关、熔断器、互感器、二次控制保护装置、母线、计量仪表、隔离开关等部分构成。
目前市场上有各种品牌的用于开关柜的二次功能微机化的产品，其原理、功能都较相似，其共同点是可以完全替代常规二次设备。
关键词：开关柜低压配电网一、概述在35kV及以下的中低压配电网中，开关柜是开关设备的主要工作形态之一，它是以开关为主要由断路器、各类开关、熔断器、互感器、二次控制保护装置、母线、计量仪表、隔离开关等部分构成。
但随着对用电质量要求的提高，传统的采用电磁式机械结构的二次控制保护元件已无法适应现代电网发展的需要，而引进计算机技术将其作为检测、计量、保护的核心，并与断路器配合构成的智能化开关柜将受到用户的欢迎与应用，其计量、保护、控制、通信、记录等功能均可通过智能技术、数字显示技术等可靠的运用起来。
其智能化技术主要体现在以下几个方面。
采用智能化信息处理系统1、对开关柜本体进行故障前兆的诊断及监视：（1）母线及柜内温度、在线检测及越限监视。
（2）断路器分、合闸速度等工作特性的在线监视。
（3）操动机构的机械性能在线监视。
（4）绝缘水平的在线检测及报警。
2、智能化的防误操作系统（1）具有各种操作的提示及预演。
（2）对操作的校核及误操作的闭锁。
（3）禁止操作提示及操作条件提示。
3、二次回路智能化功能测量、信号、保护、控制、运动（四遥：遥测、遥信、遥控、遥调）的智能化。
4、电网故障的追忆录波、登录、仿真重演、故障记录，提供分析数据。
5、故障分析专家系统事故的定位、定量分析，确定发生的原因及解决办法，当前运行状况的专家评估及运行维护指导。
智能化开关柜技术目前尚属研究开发阶段，有些技术难点尚未很好解决，特别是开关柜本体的在线检测的传感技术有一些难度。
目前能达到应用水平的智能化装置，主要是开关柜二次功能的微机化替代常规的二次设备。
智能高低压开关柜生产项目可行性研究报告一、项目背景与目标智能高低压开关柜是一种将传统高低压开关柜与现代智能化技术相结合的产品。
随着工业自动化程度的不断提高和电力系统对可靠性、安全性的要求日益增加，智能高低压开关柜逐渐取代传统开关柜成为市场主流产品，并在电力、石化、冶金、电信等领域广泛应用。
本项目旨在利用现代技术，推动智能高低压开关柜的生产与应用，提高产品质量和自动化程度，为用户提供更安全、可靠的电力系统解决方案。
二、市场分析1.市场需求随着电力系统对可靠性和安全性的要求提高，智能高低压开关柜广受市场欢迎。
同时，工业自动化程度的提高和智能化技术的应用也为该产品的市场前景提供了良好的发展机会。
2.市场竞争目前市场上存在较多的高低压开关柜生产企业，但大部分产品仍然停留在传统型号上，没有进行智能化改造。
因此，本项目具有一定的市场竞争力。
三、技术可行性分析1.技术支持该项目需要依托现代智能化技术，包括自动化控制技术、传感器技术、通讯技术等。
现有技术可为该项目的开发提供充分的支持。
2.开发难度四、经济可行性分析1.投资成本该项目的投资主要包括设备采购、研发成本、人员培训等方面。
具体投资金额根据项目规模而定。
2.收益估算3.投资回收期根据项目投资金额和预计收益，可以计算出投资回收期。
一般情况下，由于该产品市场前景广阔且市场需求大，投资回收期较短。
五、风险分析1.技术风险由于项目需要依赖现代技术，如果技术开发过程中遇到技术难题，可能会影响项目的进展。
2.市场风险虽然智能高低压开关柜市场潜力很大，但市场竞争激烈，若市场份额无法得到保证，可能会影响项目的回报。
六、可行性结论经过对项目的整体分析，智能高低压开关柜生产项目具有可行性。
虽然存在一定的技术和市场风险，但通过合理的技术方案和市场推广策略，以及充足的资金支持，可以实现项目的顺利开展和收益。
同时，该项目也为推动电力系统的智能化升级和提高企业竞争力提供了良好的机会。
普通型开关柜智能操控装置的功能介绍概述随着科学技术和社会的快速发展，电力行业也在不断地进步和发展，其中普通型开关柜也随之演化成为智能化的产品。
普通型开关柜智能操控装置，可以对开关柜的电气设备接通、断开、控制、监测及保护等操作进行很好的操控。
本文将对普通型开关柜智能操控装置的功能进行详细介绍。
功能1.远程操控普通型开关柜智能操控装置可以采用远程操控的方式，实现对开关柜电气设备的远程监控和操作控制。
通过手机、电脑等终端，可以随时随地对电力设备进行监测，并可以远程控制开通和关闭电器设备。
2.信息采集普通型开关柜智能操控装置可以对开关柜内部的电气设备运行状态进行接线，以此实现数据信息的采集。
可以对电气数据进行实时监控，如电压、电流、功率、电量等等，以此来增加电力设备的安全性和稳定性。
3.联锁保护普通型开关柜智能操控装置可以通过联锁保护功能，对开关柜内部的电气设备进行复杂的联动和保护控制。
通过对设备之间相互联系的设置，可以有效地避免人为操作失误和设备故障产生的事故风险。
4.远程告警普通型开关柜智能操控装置可以对开关柜内部的电气设备运行状态进行实时监听，当电气设备的运行参数达到临界值或者告警值时，可以及时地向操控人员发送告警信息，以此来及时处理相关问题，避免损失扩大。
5.系统诊断普通型开关柜智能操控装置可以通过其强大的系统诊断功能，对开关柜内部的电气设备进行诊断和检测。
可以对设备参数异常、设备损坏等情况进行快速诊断，并给出故障原因和解决方案，以此来减少事故的发生和降低维护成本。
结论如上所述，普通型开关柜智能操控装置具有远程操控、信息采集、联锁保护、远程告警、系统诊断等一系列实用的功能。
安装普通型开关柜智能操控装置，可以有效地提高电气设备的操作控制能力，增加设备运行的安全性，降低运行成本，提高电力系统整体效率。
