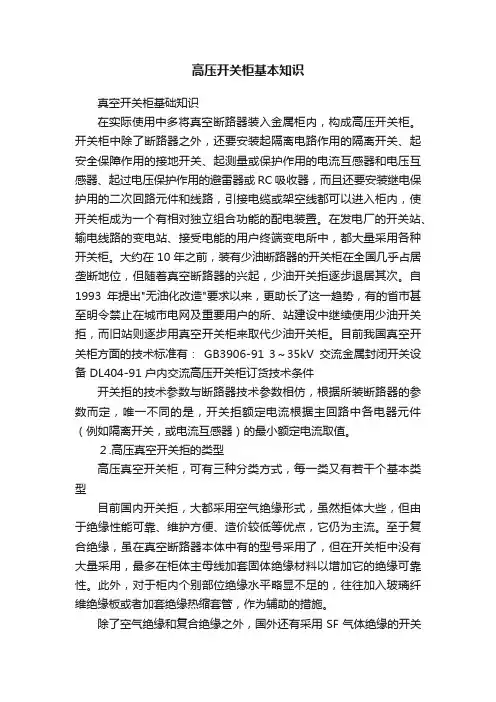

高压开关柜基本知识真空开关柜基础知识在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。

开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。

在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。

大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。

自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。

目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备 DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关拒额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。

２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型目前国内开关拒，大都采用空气绝缘形式，虽然拒体大些，但由于绝缘性能可靠、维护方便、造价较低等优点，它仍为主流。

至于复合绝缘，虽在真空断路器本体中有的型号采用了，但在开关柜中没有大量采用，最多在柜体主母线加套固体绝缘材料以增加它的绝缘可靠性。

此外，对于柜内个别部位绝缘水平略显不足的，往往加入玻璃纤维绝缘板或者加套绝缘热缩套管，作为辅助的措施。

除了空气绝缘和复合绝缘之外，国外还有采用SF气体绝缘的开关拒。

这种开关柜将整个导电回路，包括母线、隔离开关、真空断路器、电流、电压互感器、避雷器，甚至电线头等元件全部包容在一个密闭的柜体中，内充稍高于大气压力的SF气体，由SF作为绝缘介质，称为充气柜。

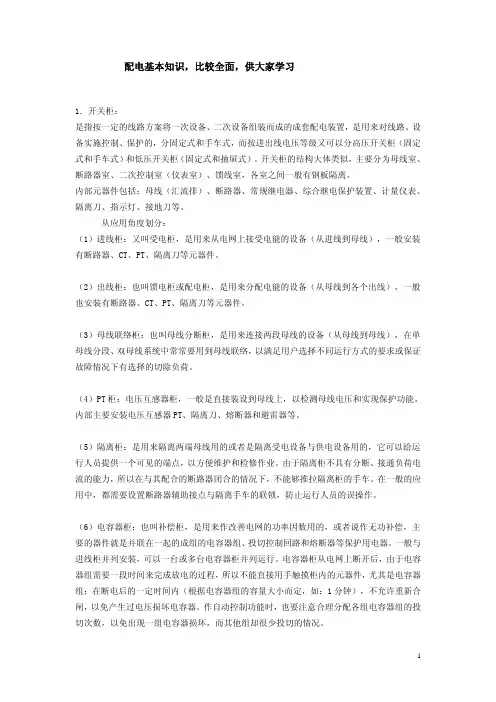

配电基本知识，比较全面，供大家学习1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

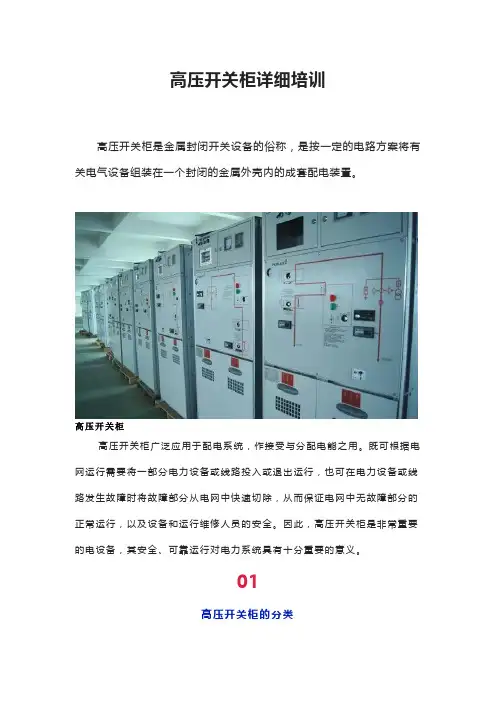

高压开关柜详细培训高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。

高压开关柜高压开关柜广泛应用于配电系统，作接受与分配电能之用。

既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。

因此，高压开关柜是非常重要的电设备，其安全、可靠运行对电力系统具有十分重要的意义。

01高压开关柜的分类02KYN 高压开关柜的组成结构开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

一、柜体开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

断路器按灭弧介质可分为:•油断路器。

又分为多油断路器和少油断路器。

它们都是触头在油中开断、接通，用变压器油作为灭弧介质。

•压缩空气断路器。

利用高压力压缩空气来吹灭电弧的断路器。

•SF6断路器。

利用SF6气体来吹灭电弧的断路器。

•真空断路器。

触头在真空中开断、接通，在真空条件下灭弧的断路器。

高压开关柜基本知识.pdf
1、高压开关柜基本学问专业文档供参考，如有关心请下载。

高压开关柜的基本学问一、高压开关柜概述1.基本概念⑴.开关柜〔又称成套配电装置〕：它是以断路器为主的电气设备；是指生产厂家依据电气一次主接线图的要求，将有关的高低压电器〔包括掌握电器、爱护电器、测量电器〕以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和安排电能的装置。

⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和掌握、测量、爱护装置、电气联结〔母线〕、外壳、支持件等组成的总称。

⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。

⑷.防护等级:外壳、隔板及其他部分防止人体
2、接近带电部分和触及运动部件以及防止外部物体侵入内部设备的爱护程度。

表1-1防护等级简称定义IP1X防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分〔如手〕意外触及壳内带电部分或运动部件IP2X防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手指触及壳内带电部分或运动部件IP3X防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止直径大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止直径大于1mm工具或金属
线触及柜内带电部分或运动部件IP5X防尘1.能防止灰尘进入到达影响产
3、品的程度；2.完全防止触及柜内带电部分或运动部件IP6X尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件。

汇报人：日期:•高压开关柜基础知识•高压开关柜的种类和应用•高压开关柜的操作和维护目录•高压开关柜的安全措施•高压开关柜的案例分析01高压开关柜基础知识定义高压开关柜是一种用于电力系统的设备，主要作用是在电力系统中进行控制、保护和监测。

它由多个高压电器组成，如断路器、隔离开关、负荷开关等，以及一些控制、保护和监测装置。

组成高压开关柜主要由进线柜、出线柜、母线柜、PT柜、隔离柜等组成。

每个柜子都有不同的功能和作用，如进线柜负责接引电源进线，出线柜负责分配电力到下级配电系统，母线柜负责连接和保护母线，PT柜负责监测和保护母线电压等。

进线柜进线柜是接引电源进线的设备，它通常配备有断路器、隔离开关、电流互感器等设备，用于控制和保护电源进线的安全。

出线柜是分配电力到下级配电系统的设备，它通常配备有断路器、隔离开关、电流互感器等设备，用于控制和保护电力分配的安全。

母线柜是连接和保护母线的设备，它通常配备有母线隔离开关、母线支柱绝缘子、母线绝缘护套等设备，用于保护母线的安全。

PT柜是监测和保护母线电压的设备，它通常配备有电压互感器、避雷器、隔离刀闸等设备，用于监测和保护母线电压的安全。

隔离柜是用于隔离电力系统中的不同部分，它通常配备有隔离开关、电流互感器等设备，用于隔离电力系统中的不同部分。

出线柜PT柜隔离柜母线柜高压开关柜可以对电力系统中的不同部分进行控制，如接引电源进线、分配电力到下级配电系统等。

高压开关柜的作用控制作用高压开关柜可以对电力系统中的设备进行保护，如断路器可以切断故障电流，电流互感器可以监测电流等。

保护作用高压开关柜可以对电力系统中的设备进行监测，如电压互感器可以监测电压，避雷器可以防止雷电冲击等。

监测作用02高压开关柜的种类和应用金属封闭铠装移开式断路器开关柜这种开关柜主要用于3.6kV~40.5kV的电压环境，提供稳定且安全的电力供应。

金属封闭铠装固定式断路器开关柜这种开关柜结构紧凑，适用于12kV的电压环境，一般用于进线、馈线等场合。
