一、丹佛斯(Danfoss)静态平衡阀的应用:
丹佛斯(Danfoss)静态平衡阀广泛应用于空调、供热及生活热水系
统，作为平衡各末端及环路流量之用。丹佛斯(Danfoss)静态平衡阀
宜用于定流量系统，即末端无控制阀或末端采三通调节阀的系统，
解决静态水力平衡问题。
对于末端采用两通调节阀的变量系统，丹佛斯推荐采用动态压差平
衡阀或动态压差平衡型电动调节阀，相关信息详见丹佛斯相关技术
文件。
二、静态水力平衡分析：
静态水力平衡问题是指在定流量系统或变量系统的满负荷及调式工
况下，系统及各末端的流量与设计流量不一致，所造成的水力平衡
问题。
静态水力失衡发生的原因是系统固有的，主要有以下几点：
1.各环路由于管道长度不同，造成的阻力损失不同
2.各末端需用资用压力不同
3.实际施工与设计的差异
其主要表现有：
1.各末端冷热不均，近热远冷（供热）或近冷远热（制冷）。
2.系统水量比设计流量大，系统大流量小温差运行。
3.水泵效率低下，功耗较额定值大
根据图1所示，在系统中远离水泵的末端资用压差不足，流量无法
达到设计要求；而靠近水泵的末端资用压差过余，流量超过设计要
求，造成系统水量分布不匀。而整个系统总水量也大于泵额定
值。、

在图2中，可以看到在理想状况下，水泵应工作于设计管道曲线与
水泵扬程-流量曲线的交点（Q1,H1），此时水泵效率为η1，功率为
P1；
而实际运行中由于整个系统的过流，导致水泵工作于实际管道曲线
与水泵扬程-流量的交点（Q2,H2），此时水泵效率由η1下降至η
2，而功率由P1升高到P2。
静态水力失衡虽然是系统固有的，但是可以通过加装平衡阀，进行
解决。其中对于定流量系统，应采用静态平衡阀加以解决。
三、丹佛斯(Danfoss)静态平衡阀的工作原理及特点
1、丹佛斯(Danfoss)静态平衡阀的工作原理
静态平衡阀亦称：手动平衡阀、数字锁定平衡阀等，它的工作原理
是通过改变阀芯与阀座的间隙（开度），改变阀门内部流通面积，
通过调节阀门流通能力，达到调节流量的目的，简而言之，静态平
衡阀是一个局部阻力可以改变的节流元件。
2、丹佛斯(Danfoss)静态平衡阀的特征
相对于普通阀门，静态平衡阀必须具有如下特征：
（1）直线型流量特性：即阀门前后压差不变的情况下，流量与开度
成线性关系，如图3所示：这一特征是平衡阀最重要的特性。

图3
（2）有精确的开度指示：可通过开度指示获知其相应的阀门流通能
力；
（3）阀体具有连接测量装置的能力：可通过与测量仪器相连测出阀
门两端压降，并根据当前开度及其对应阀门流通能力，手动或由仪
器计算出通过阀门的流量
（4）有开度锁定装置：避免设定值被意外改动
需要明确的是，对于普通的球阀、蝶阀、闸阀等阀门即使加装开度
指示及测量机构也不能作为静态平衡阀使用，主要原因在于其阀门
流量特性为快开型，即阀门在小开度时，即使阀门动作很小，流量
增长幅度很大，而在大开度时，阀门动作很大而流量改变很小。同
时此类阀门不具备在小开度时抗气蚀及噪声能力。
小口径静态平衡阀LENO系列
MSV-BD/B/O产品特点：
平衡与关断功能分离设计
同精度
阀体紧凑，安装便利
数字式预定值显示
特殊流体设计，无需阀前阀后直管段
方便的预设定锁定功能
方便的关闭功能：内建球阀
MSV-BD具有360度可旋转测量接口及排水龙头
MSV-BD可对阀前及阀后两侧管道进行泄水
MSV-O带有独立流量孔板，方便流量测量
MSV-产品特点：
高品质关断阀
大流量泄水
阀体紧凑，安装便利
技术参数：
公称压力：PN20
最大试验压力：30bar
介质温度范围：-10-120℃
口径范围：DN15-DN50
连接方式：外螺纹或内螺纹（DN15-20）
介质：水或乙醇、丙二醇溶液

产品材质：
阀体、平衡阀锥：DZR黄铜
密封件：EPDM
关断球阀阀体：黄铜/镀铬
关断球阀阀座：Teflon
阀门Kvs值及尺寸（MSV-BD/B/O）:

型号（管径） Kvs(m/h) 内螺纹连
接ISO
228-1a

L(mm) H(mm) S(mm)

DN15LF * G? 65(82) 92 27
DN15 * G? 65(82) 92 27
DN20 * G? 75(89) 95 32
DN25 * G1 85(104) 98 41
DN32 18* G1? 95(122) 121 50
DN40 26* G1? 100(122) 125 55
DN50 40* G1 130(151) 129 67
型号（管径） Kvs(m/h) 内螺纹连
接ISO
228-1a

L(mm) H(mm)

DN15LF G?A 70 92
DN15 G?A 70 92
DN20 G1A 75 95

静态平衡阀MSV-F2(DN15-400)
产品特点:
具有阀门位置指示功能
具有行程限制功能
具有关断功能
可配备标准插针测量接头
阀门不含石棉材料

技术参数:
公称压力:16bar/25bar
最大工作压差：(因噪音限制)
介质温度范围：-10-130℃
连接方式：法兰
介质：水或乙二醇混合液

产品材质：
阀体：PN16铸铁（GG-25）
PN25球墨铸铁（）
阀体密封：PTFE（聚四氟乙烯）
阀锥：不锈钢

合集下载

丹佛斯-自动控制产品介绍

丹佛斯-自动控制产品介绍


各种阀的主要特性
PM主阀工作原理
PM主阀是一个伺服控制的阀门。它的功能是由 导阀决定的。根据所接的导阀，PM主阀可以实 现开关调节，比例调节，比例积分调节等诸多调 节功能，他特别适用于制冷系统的温度、压力控 制。
PM主阀的开度由作用于活塞上下的压差 （△P=P2-P3）所决定。
当△P<0.07bar时，主阀将处于关闭状态
阀的螺旋阀杆由步进电 动机直接驱动。没有传 动装置，可以精确控制 阀杆移动的位置。
这种设计，可以确保即 使在很低的负荷工况下 烦闷打开的精度
EVR/EVRH 电磁阀
属于常闭型，直动式或伺服式电动机，用 于氟化物制冷剂的液体管路，吸气管路， 热气管路。
线圈通电后，电枢被电磁力吸起，当进入 线圈磁场时，阀直接全开，这意味着工作 允许的流体最小压力差为零。
具有背封功能，可在运行时更换密封函
采用聚四氟乙烯阀板，使阀在关闭时具有可靠地 密封性能
SFA 安全泄压阀
属于背压式的泄压阀，SFA15、SFV20、 SFV25安全阀设置的开启压力在10和 25bar之间，可作为内部安全阀使用
适用于R717在内的各种不可燃制冷剂及 无腐蚀性的气体，液体，但要注意密封性
ETS6
通过螺旋机构的线性运 动实现开启与关闭，当 线圈通电时，磁针阀转 动，螺旋机构线性运动， 在线圈机构内，存在不 同的绕组配置，极性由 施加的电信号改变。当 以脉冲形式施加适合的 组合信号时，线圈迫使 阀转子步进
精确定位确保冷媒喷入量的最优控制
大冷量范围可供选择
平衡流口设计，可进行双向流操作，在MOP为33bar时， 和电磁阀一样紧密的双向开关功能
当储液器的压降下降，KVD压力调节 器打开，通过热气旁通阀保证储液器 内的压力与设定值一致
压力平衡型调节阀体(PN25)-Heating-Danfoss

压力平衡型调节阀体(PN25)-Heating-Danfoss

© Danfoss | 2016.02ED.LH.M2.41 | 1压力平衡型调节阀体（PN 25）VM 2 – 二通阀，外螺纹连接VB 2 – 二通阀，法兰连接技术手册VM 2 VB 2VM 2 型和 VB 2 型二通阀与丹佛斯电动驱动器 AMV(E) 10、AMV(E) 20 和 AMV(E) 30；或者带弹簧复位功能的丹佛斯电动驱动器 AMV(E) 13、AMV(E) 23 和 AMV(E) 33。

VM 2 型和 VB 2 型二通阀能够在要求苛刻的系统使用，例如：- 区域供热- 供热- 采用换热器的热水供应系统，或需要确保性能长期稳定的罐式蓄热换热系统。

特点：• 专门针对苛刻应用的分段线型控制特性• 小型驱动器能够达到高关闭压差• 可提供多种 k VS 值 • 采用推拉式连接，便于驱动器机械连接• 最低控制范围50:1优势：• 调节快速稳定• 生活热水温度稳定，更加舒适• 稳定的控制性能，更加节能 • 温度波动更小，零部件使用寿命更长主要数据：• DN 15-50• k VS 0,25-40 m 3/h • PN 25• 介质温度： - 循环水 / 浓度不超过 30 % 的乙二醇溶液： 2 … 150 °C • 连接方式： - 外螺纹 - 法兰订货例如：二通阀门 VM 2; DN 15; k VS 1,6; PN 25; T max 150 °C; 外螺纹连接- 1× VM 2 DN 15 阀门 订货号：065B2014选配：- 1× 连接尾件 订货号：003H6908VM 2 （外螺纹）DN外螺纹k VS 行程订货号ISO 228/1(m 3/h)(mm)15G ¾ A0,255065B20100,45065B20110,635065B20121,05065B20131,65065B20142,55065B20154,05065B202620G 1 A 4,05065B20166,37065B202725G 1¼ A 6,35065B20178,05065B202832G 1½ A 107065B2018G 1¾ A 107065B202940G 2 A 1610065B201950G 2½ A2510065B2020VB 2 （法兰）DNk VS 1)行程订货号(m 3/h)(mm)150,255065B20500,45065B20510,635065B20521,05065B20531,65065B20542,55065B20554,05065B2056206,35065B205725107065B2058321610065B2059402510065B2060504010065B20611)k VS 符合 VDI/VDE 2173 标准说明技术手册压力平衡型阀体 VM 2 和 VB 22 | © Danfoss | 2016.02ED.LH.M2.41VM 2 备件阀芯组件阀门口径订货号DN 15/1,0065B2033DN 15/1,6065B2034DN 15/2,5065B2035DN 15/4,0065B2036DN 20/4,0065B2036DN 20/6,3065B2037DN 25/6,3065B2037DN 25/8,0065B2041DN 32/10065B2038DN 40/16065B2039DN 50/25065B2040VB 2 备件填料盒阀门口径订货号DN 15-50065B2070VM 2 配件（两套连接尾件）DN 外螺纹ISO 228/1焊接尾管1)外螺纹连接尾管1)订货号订货号15G ¾ A 003H6908003H690220G 1 A 003H6909003H690325G 1¼ A 003H6910003H690432G 1¾ A 003H69112)003H69052)32G 1½ A 003H69143)003H69063)40G 2 A 065B2006065B200450G 2½ A065B2007065B20051)焊接尾件（钢），外螺纹尾件G转R （黄铜）2) 适用阀门型号 065B2029 (G 1¾ A)3)适用阀门型号 065B2018 (G 1½ A)订购（续）技术参数公称直径DN 152025324050k VS 值 VM 2m 3/h 0,250,400,631,01,62,54,04,06,36,38,0101625VB 26,310162540行程 VM 2mm55755710VB 25710控制精度> 50:1控制特性折线型控制特性气蚀系数 z≥ 0,5泄漏率（按照 IEC 534 标准）最高为Kvs 值的 0,05%公称压力PN 25介质循环水 / 浓度不超过 30 % 的乙二醇溶液介质 pH 最小7，最大10介质温度 °C 2 (150)连接方式VM 2外螺纹连接符合 EN 228-1 标准VB 2PN 25 法兰连接符合 EN 1092-2 标准材料VM2VB2阀体红铜（Rg 5）球墨铸铁EN-GJS-400-18-LT (GGG 40.3)阀盖-阀锥、阀座和阀杆不锈钢填料盒密封EPDM O 型圈VM 2 关闭压差 Δp型号DN k VSAMV(E) 10/13AMV(E) 20/23, 30/33(mm)（米3/小时）（bar ）（bar ）VM 2150,25/-4,0.1616204,02525206,3-25256,31625258,016253210-254016-165025-16VB 2 关闭压差 Δp类型DN k VSAMV(E) 10/13AMV(E) 20/23, 30/33(mm)（米3/小时）(bar)(bar)VB 215/-20.0,25/-6,3.161625/-50.10/-40.-16技术手册压力平衡型阀体 VM 2 和 VB 2© Danfoss | 2016.02 | 3ED.LH.M2.41压力-温度线废弃处理阀门废弃之前需先拆卸解体，并将其元件分类处理。

平衡阀标准

平衡阀标准

平衡阀标准全国一季度电力供需与经济运行数据近期相继出炉。

受经济快速增长的拉动，一季度全国用电需求达到7189.12亿千瓦时，同比增长14.92%，增幅同比提高3.2个百分点，保持了较快的增长速度。

其中，第二产业用电量以16.86%的增长率位居三次产业和城乡居民生活用电量之首。

电力消费增加，电力供应能力也持续增强。

一季度，全国新投产机组1312.82万千瓦；二季度，去年投产的发电机组将逐步形成稳定的生产力；水电即将进入丰水期，由此，中电联秘书长王永干分析说：“电力供需紧张形势在2007年将全面缓解，全国电力供需总体基本平衡，部分地区甚至存在一定程度的容量富裕。

”工业用电快速增长结构重型化趋势明显据中电联4月29日发布的《一季度全国电力供需与经济运行形势分析预测》显示，全国一季度工业用电量5400.16亿千瓦时，同比增长16.83%，比去年同期提高5.51%；轻、重工业用电量分别同比增长平衡阀>>法兰式平衡阀>>法兰式平衡阀产品名称：法兰式平衡阀产品型号：KPF产品口径：DN15-600产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息0 0 99首页>>产品中心>>截止式流量平衡阀一、产品[截止式流量平衡阀]的详细资料：产品型号：KPF产品名称：截止式流量平衡阀产品特点：平衡阀是一种具有特殊功能的阀门。

丹佛斯阀门执行器资料

丹佛斯阀门执行器资料

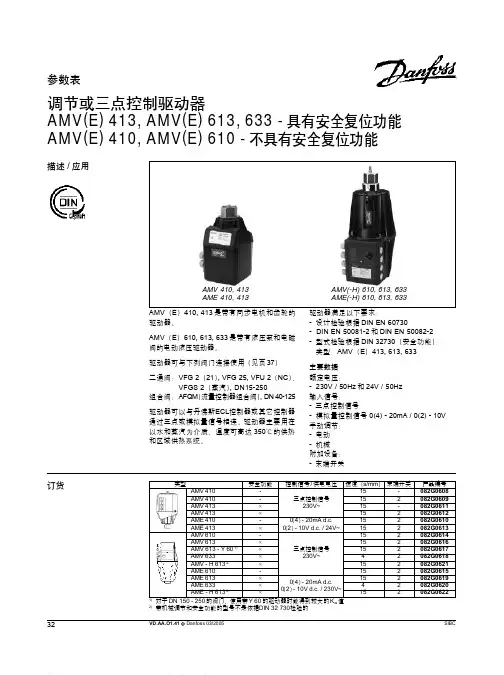

VD.AA.O1.41 C Danfoss 03/2005
