铜包钢接地棒规格参数

铜包钢镀铜层测厚标准
《铜包钢镀铜层测厚标准》
一、技术要求
1、铜包钢镀铜层厚度一般不低于零件厚度的50%；
2、铜包钢镀铜层厚度的规定：
（1）零件厚度小于2mm的，镀层厚度不低于0.1mm；
（2）零件厚度大于2mm，镀层厚度不低于0.2mm；
（3）厚度高于20mm的，镀层厚度不得超过3mm；
3、在同一个部件上，表面铜包钢铜厚度应均一，允许测量点处的镀厚允许差值不应超过5%，最大差值不超过10%；
4、铜包钢镀铜层表面光滑，有光泽，无砂眼、起皮、裂纹及不影响使用的其他缺陷。

二、测厚设备
1、测厚仪：（1）电子测厚仪；（2）凝胶测厚仪，采用具备测量装置仪器，可以准确测量出镀层厚度。

2、测量器：确保测量精度，使用角度测量器、千分尺、直尺、钳子等各种准确度高的测量器具。

三、测厚方法
1、检视：检视镀层表面的光泽度、无砂眼、起皮、裂纹、色泽等情况；
2、试样取样：从成品中取样，并将取出的被镀物应力消除，确保测量的准确性；
3、测量：按要求的位置和数量取样，测量镀层厚度，测量点数目按照成品直径的大小，取样点应均匀分布在成品表面，没有多余的测量点；
4、测量结果：根据测量结果统计出，铜包钢铜厚度的均匀性，最大镀厚度、最小镀厚度和测量点数等，并进行最终判断。

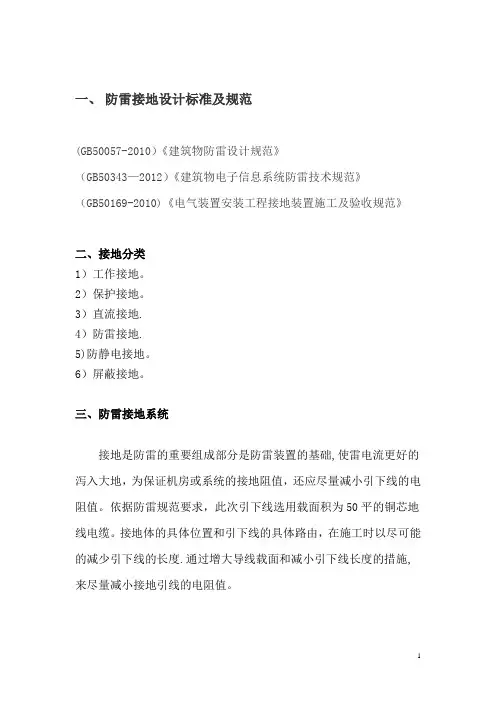

一、防雷接地设计标准及规范(GB50057-2010）《建筑物防雷设计规范》（GB50343—2012）《建筑物电子信息系统防雷技术规范》（GB50169-2010)《电气装置安装工程接地装置施工及验收规范》二、接地分类1）工作接地。

2）保护接地。

3）直流接地.4）防雷接地.5)防静电接地。

6）屏蔽接地。

三、防雷接地系统接地是防雷的重要组成部分是防雷装置的基础,使雷电流更好的泻入大地，为保证机房或系统的接地阻值，还应尽量减小引下线的电阻值。

依据防雷规范要求，此次引下线选用载面积为50平的铜芯地线电缆。

接地体的具体位置和引下线的具体路由，在施工时以尽可能的减少引下线的长度.通过增大导线载面和减小引下线长度的措施,来尽量减小接地引线的电阻值。

1、垂直接地体材料垂直接地体可采用烧制型YBD—01T非金属接地体、铜包钢接地棒、铜材、热镀锌钢材（钢管、圆钢、角钢、扁钢）、离子接地棒、锌包钢或其它新型接地材料。

2、水平接地体材料水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等.3、接地材料有以下要求:a、采用热镀锌钢管时，钢管壁厚不小于3.5m；b、采用热镀锌角钢管，角钢不小于50mm＊50mm＊5mm；c、采用热镀锌扁钢时,扁钢不小于40mm＊4mm；d、采用热镀锌圆钢时，圆钢直径不小于8m;e、非金属接地模块分为烧制型与压制型,常用规600mm*150mm＊100mm，f、铜包钢接地棒,镀铜厚度;≤0.25mm，ф16＊1500mm型号:YBD-01Bg、离子接地棒时,YBD—Lф50＊1500mmh、采用物理降阻剂时，电阻率R=0。

45，降阻率在60-95％之间，石墨含量70％，型号：YBD-Z25与YBD-Z104、地网施工布置地网布置依据地形设计为L型、口型、一字、H型或圆型。

5、地网挖掘接地地网挖掘深度大于0。

8米,根据土壤如：石头、沙土、建筑垃圾、黄土等情况,北方城市一定要达到冻土层以下。

B227硬拉铜包钢线标准规范（中⽂翻译）B227-04 硬拉铜包钢线标准规范1、范围1.1此规范包含了电⽓⽤的裸硬拉圆铜包钢线（备注1）备注1：此规范订购的线材不适合再拉。

如果需要再拉，请咨询供应商。

1.2 明确了四种等级的线材，具体如下：等级40HS，等级40EHS，等级30HS，等级30EHS。

备注2：此规范包含的等级与以下商业描述⼀致：等级40HS，⾼强度，40%传导性等级40EHS，超⾼强度，40%传导性等级30HS，⾼强度，30%传导性等级30EHS，超⾼强度，30%传导性1.3 ⽤单位英⼨-磅表⽰的值被视为是标准，圆括号中给出的值是⽤SI单位。

2、参考⽂件2.1 以下在采购时即⽣效的⽂件作为此规范的⼀部分供参考：2.2ASTM标准B193电⼦导体材料的电阻测试⽅法B258⽤于电⼦导体的单⽀圆铜线AWG尺⼨的标称线径和截⾯积规范2.3 国际标准和技术研究所NBS ⼿册100——铜线表3、订单信息3.1 此规范下的材料订单应包含以下信息：3.1.1 每种尺⼨和等级的数量3.1.2 线材尺⼨：线径⽤英⼨表⽰（参考5.1 和表1）3.1.3 等级（参考1.2和表1）3.1.4 测量伸长率⽅法（参考7.3和7.4）3.1.5 包装尺⼨（参考14.1）3.1.6 特殊包装唛头，如果需要（第13部分）3.1.7 检测地点（第15部分）4、材料4.1 线材应由⼀根钢芯，同时⼀个均匀连续的铜紧紧包覆在钢上组成。

4.2 成品铜包钢线应符合此规范描述的要求。

5、尺⼨和可允许变差5.1 尺⼨⽤线径表⽰，单位为英⼨，同时保留4位⼩数备注3：表1中线径的值精确到0.0001英⼨，与规范B258中给出的标准尺⼨⼀致。

在明确或检测线径时，⽤四位⼩数表⽰。

星号前的线径不在美国线规中，也是⽤四位⼩数表⽰的。

他们与英国标准线规的伯明翰线径规⼀致，被⽤于通信线。

明确线材尺⼨的量具数量的使⽤未在此规范中说明，因为可能会引起争论。

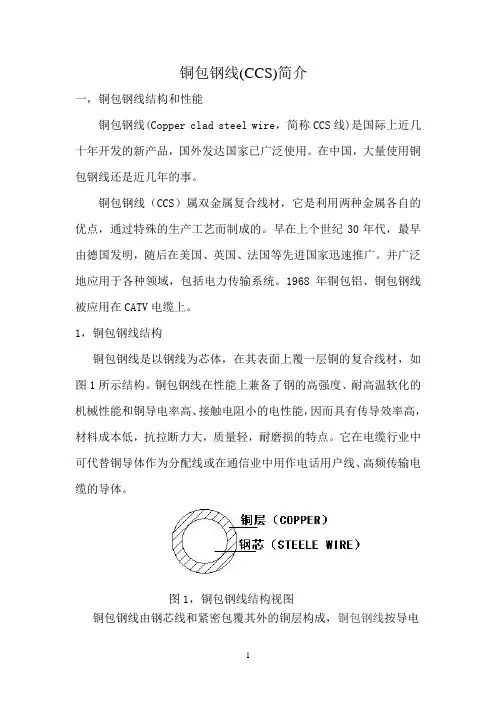

铜包钢线(CCS)简介一，铜包钢线结构和性能铜包钢线(Copper clad steel wire，简称CCS线)是国际上近几十年开发的新产品，国外发达国家已广泛使用。

在中国，大量使用铜包钢线还是近几年的事。

铜包钢线（CCS）属双金属复合线材，它是利用两种金属各自的优点，通过特殊的生产工艺而制成的。

早在上个世纪30年代，最早由德国发明，随后在美国、英国、法国等先进国家迅速推广。

并广泛地应用于各种领域，包括电力传输系统。

1968年铜包铝、铜包钢线被应用在CATV电缆上。

1，铜包钢线结构铜包钢线是以钢线为芯体，在其表面上覆一层铜的复合线材，如图1所示结构。

铜包钢线在性能上兼备了钢的高强度、耐高温软化的机械性能和铜导电率高、接触电阻小的电性能，因而具有传导效率高，材料成本低，抗拉断力大，质量轻，耐磨损的特点。

它在电缆行业中可代替铜导体作为分配线或在通信业中用作电话用户线、高频传输电缆的导体。

图1，铜包钢线结构视图铜包钢线由钢芯线和紧密包覆其外的铜层构成，铜包钢线按导电率可分为21%IACS、30%IACS和40%IACS（IACS国际退火铜标准导电率）三种。

铜包钢线按力学性能（退火状态）可分为软态(A)、硬态(HS)和超硬态(EHS)。

铜包钢线经过深加工，还可加工成镀银铜包钢线、镀锡铜包钢或镀铅合金铜包钢线。

一般CATV电缆采用30%的软态铜包钢作内导体。

铜包钢线的表示方法：铜包钢线执行的标准：铜包钢线执行的标准有：ASTM B 22704-04《拉制硬态铜包钢线》、ASTM B 910/B910M-04《退火态铜包钢线》、ASTM B 869-04《CATV 同轴电缆用铜包钢线》和ASTM B 452-02《电子产品用铜包钢线》。

也有按GB12269－91、YD/T 722-94、BS4087-1989、ASTM B227-93、ASTM B3452-93等标准生产。

2，铜包钢线性能特点铜包钢线将钢的高强度与铜的高导电性和抗腐蚀性相结合，使它已成为通信、电力、电子行业中的理想导线。
