输送机安装作业指导书

  • 格式：doc
  • 大小：610.50 KB
  • 文档页数：11

输送机安装作业指导书 1 目的 明确工作职责，确保安装的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量 2 适用范围

适用于本公司生产部对于输送机的安装操作控制。 3.权责 3.1 生产人员对设备依图纸进行安装 3.2工程质量人员对设备进行调试验收 4.作业说明 一、依据质量控制计划进行安装操作 施工过程中的操作步骤 检 查 内 容 工序号 操作名称 检验类型 检验类别 控制类型 文件类型 文件名称

1.1 图纸自审/会审 图纸自审/会审记录 1.2 施工交底 施工交底记录 1.3 设备验收 开箱检验记录CBMI-JX-TY-003 1.4 基础验收 DIM 2 P N 保存土建施工的检验报告 2.1 基础划线 DIM 1 B 2.2 头尾轮架安装 DIM 1 P 2.3 头尾轮安装 DIM 2 B N CBMI-JX-PDJ-002 2.4 中间架安装找正 DIM 1 P N CBMI-JX-PDJ-003 2.5 胶带安装及硫化接头 RT 1 B N CBMI-JX-PDJ-004

3.1 电机、减速机安装 VC 1 P

3.2 地脚孔灌浆 SC 2 B R 混凝土配比报告 3.3 联轴器找正 DIM 2 B N CBMI-JX-TY-004 施工过程中的操作步骤 检 查 内 容 工序号 操作名称 检验类型 检验类别 控制类型 文件类型 文件名称

4.1 检查、加油 VC 1 E N 4.2 试车前检查 VC 1 B 4.3 试运转 RT 2 E N 设备单机试运转CBMI-ME-006  检验类型：DIM—尺寸检查、RT—运转实验VC—表面检查。  检验类别：1—自检 2—互检。  控制类型：E—保证项目 B—基本项目 P—允许偏差项目。  文件类型：N—检验记录 R—送检报告 二、施工过程控制规范 1.施工准备

序号 工作内容 检查项目 技术要求 作 要 领 检测器具 1.1 图纸自审、会审 执行体系文件 1.2 施工交底 执行体系文件 1.3 设备验收 执行《设备检查和验收》 1.4 基础验收 执行《基础验收》 2.划线及基础准备

序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

2.1 基础划线 纵向中心线偏差 ≤±5mm 根据车间工艺基准线和图纸要求，确定皮带机纵向中心线，具体做法是：以头轮和尾轮的中心点为基点，利用经纬仪放出经过这两点的一条直线，用墨斗重新弹出这条纵向中心线，然后利用地规法划出头轮、尾轮以及传动部分的横向中心线。 钢盘尺 经纬仪

墨斗

地规

横向中心线偏差 ≤±

2mm

3.头、尾轮安装找正 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

3.1 头、尾轮标高

≤±3mm

头、尾轮机架安装时，首先要对头尾机架进行分中，然后测量基础划线与机架线 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

机架安装

中心偏差 ≤±1mm

中点偏差，标高利用水准仪进行测量。 坠 直尺

水准仪

3.2 头、尾轮安装

头、尾轮纵横中心线中心偏差t ≤±1mm

t

皮带轮中心线皮带机中心线

铁水平

线坠

直尺

头、尾轮水平度 ≤

0.5mm/m

铁

水平

4.中间架安装 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

4.1 中间架安装

中间架支腿的垂直度

≤3mm/m

5 中间架的间距偏差及高低差测量方法

中间架支腿 中间架

6 相对中间架对角线之差测量方法 中间架 中间架上表面标高按照图纸找正，接头膨胀端不能焊接，应用螺栓连接，当土建基础错误，需要对支腿下端接长时，用钢板或角钢焊接成四方型

1---支腿底脚；2---支腿立柱；3---支腿立柱加长角钢；4---混凝土基础预埋板或钢结构件焊接板

图8 中间架标高调整方法

(a)输送机安装在钢结构上的情况 (b)输送机安装在混凝土基础上的情况

线坠

直尺

中间架间距L的偏差

≤±1.5mm 卷尺

中间架纵向中心线与基准线的偏差S

≤±2mm 线坠

直尺

L1-L2（接头处） ≤±2mm 卷尺

相对标高差h1-h2

≤±1.5mm

铁水平

直尺

阶梯长度S

∑S

=1.25~1.5B。 5.传动装置安装 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

5.1 电机减速机安装 百分表 5.2 地脚孔灌浆 执行《地脚孔灌浆》。 5.3 联轴器找正 执行《联轴器找正》。 百分表 6.单机试运转

序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

6.1 检查、加油 加油点内部是否清洁 油品是否正确 干净无杂 根据加油清单加入定量的润滑油或润滑脂。

6.2 试车前检查 皮带上是否有杂物,逆止器方向是否正确，张紧装置是否灵活，螺栓联接部位是否紧固，润滑点是否加油

测温仪

测速仪 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具

6.3 试运转 皮带跑偏 轴承、电机温度、 异常声音 异常磨擦 1、无负荷试运转4小时，2、运转时，轴承温升不得超过70℃，3、链轮与链条啮合良好，运行平稳，4、皮带运转时，不打滑、不跑偏，5、法兰连接处与检查门闭合处不得有漏灰现象。 设备安装检查记录 单位工程名称 工程编号 设备名称 胶带输送机

分项（分部）工程名称 垫铁布置 检验类别 自检 检测日期 年 月 日

垫铁编号 垫铁规格 垫铁数量

布置尺寸 砂礅高度 附图及说明

施工班组： 年 月 日 技术员： 年 月 日 质检员： 年 月 日

设备安装检查记录 单位工程名称 工程编号 设备名称 胶带输送机

分项（分部）工程头、尾轮安装 检验类别 会检 检测日期 年 月 日 名称 检查项目 头轮 尾轮 纵横向垂直度 纵向中心线偏差 横向中心线偏差 纵横向垂直度 给向中心线偏差 横向中心线偏差

技术要求 头轮 尾轮 纵横向垂直度 纵向中心线偏差 横向中心线偏差 纵横向垂直度 给向中心线偏差 横向中心线偏差

≤0.1mm/m ±3mm ±3mm ≤0.1mm/m ±3mm ±3mm 附图及说明

施工班组： 年 月 日 技术员： 年 月 日 质检员： 年 月 日

设备安装检查记录 单位工程名称 工程编号 设备名称 胶带输送机

分项（分部）工程名称 中间架安装 检验类别 会检 检测日期 年 月 日

检查项目 中间架支腿与建筑封面的垂直度 中间架间距L的偏差 中间架纵向中心线与基准线的偏差 中间架对角线 中间架相对标高差

基础纵向中心线 头轮纵向中心线 尾轮纵向中心线 基础横向中心线 头轮横向中心线 基础横向中心线 轮轮横向中心线 中间架支腿与建筑封面的垂直度 中间架间距L的偏差 中间架纵向中心线与基准线的偏差 中间架对角线 中间架相对标高差

≤3mm/m ≤±1.5mm ≤±3mm ≤±2mm ≤±1.5mm 附图及说明

结论 施工班组： 年 月 日 技术员： 年 月 日 质检员： 年 月 日

设备安装检查记录 单位工程名称 工程编号 设备名称 胶带输送机

分项（分部）工程名称 皮带粘接 检验类别 会检 检测日期 年 月 日

检查项目 粘接阶梯长度 上覆盖胶 纤维层 下覆盖胶 测量数据 技术要求 B≤500 B＞500～600 B＞1000 ≥200 ≥250 ≥300 附图及说明

1、上覆盖胶；2、纤维层；3、运行方向；4、下覆盖胶

结论 施工班组： 年 月 日 技术员： 年 月 日 质检员： 年 月 日

3 2 4

B 30°

S S S

S

1

合集下载

输送设备安装操作规程(3篇)

输送设备安装操作规程(3篇)

第1篇一、概述为了确保输送设备的安全、稳定运行，提高生产效率，保障员工生命财产安全，特制定本规程。

本规程适用于所有输送设备的安装、操作和维护保养。

二、安装准备1. 确保安装现场平整、坚实，满足输送设备安装要求。

2. 准备好安装所需的工具、材料和设备，如扳手、螺丝刀、焊接设备、润滑油、密封件等。

3. 熟悉输送设备的结构、性能和安装要求，掌握安装过程中的注意事项。

三、安装步骤1. 安装机架：按照设备图纸，从机头开始安装，然后依次安装中间架，最后安装尾架。

在安装过程中，保持输送机中心线直线，机架对中心线的允许误差为0.1mm。

2. 安装驱动装置：确保传动轴垂直于输送机中心线，驱动辊宽度的中心与输送机中心线重叠，减速器的轴与传动轴平行。

所有轴和滚筒应找平，轴的水平误差允许在0.5-1.5mm范围内。

安装尾轮等拉紧装置时，滚筒轴应垂直于输送机中心线。

3. 安装传动装置：将传动装置安装在驱动装置上，确保传动平稳，无异常噪音。

4. 安装上下托辊：根据输送机宽度，调整托辊间距，确保输送带平稳运行。

5. 安装电气控制系统：按照电气接线图，连接电源、控制线路和传感器等，确保电气系统正常工作。

6. 安装防护装置：安装安全防护罩、防护网等，确保操作人员安全。

四、操作规程1. 启动前检查：检查输送机各部分是否正常，胶带搭扣和承载装置是否完好，防护设备是否齐全。

2. 调整胶带张紧度：启动前，根据输送机运行情况，调整胶带张紧度，确保胶带运行平稳。

3. 空载启动：启动输送机前，先进行空载运转，检查各部分运行是否正常，皮带有无打滑、刮卡及跑偏现象。

4. 启动入料：空载运转正常后，方可入料。

严禁先入料后开车。

5. 运行中检查：运行过程中，密切观察输送机运行情况，发现异常立即停机检查。

6. 停车操作：停车前，先停止入料，待皮带上存料卸尽后方可停车。

五、维护保养1. 定期检查：定期检查输送机各部分，包括机架、传动装置、托辊、胶带、电气控制系统等，确保设备正常运行。

通用机械设备安装作业指导书分解

通用机械设备安装作业指导书分解

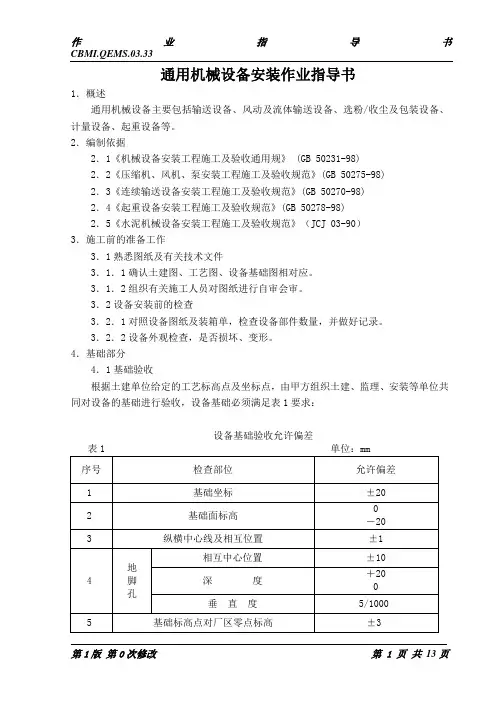

通用机械设备安装作业指导书1．概述通用机械设备主要包括输送设备、风动及流体输送设备、选粉/收尘及包装设备、计量设备、起重设备等。
