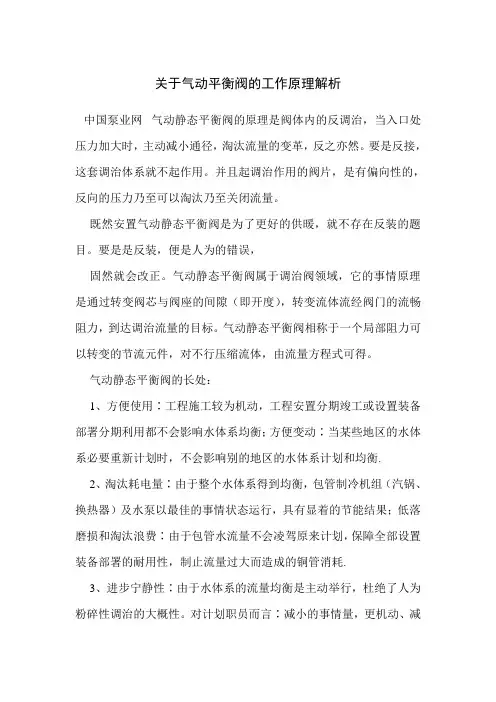

制冷系统中平衡阀的作用和工作原理制冷系统中的平衡阀是一个非常重要的组件，它的作用是控制制冷剂的流量，以实现制冷系统的平衡和稳定运行。
平衡阀的工作原理是通过调节阀门的开度来控制制冷剂的流量，从而达到控制系统的目的。
平衡阀一般由阀体、阀芯和驱动装置组成。
阀体是平衡阀的主要部分，它通常由金属材料制成，具有一定的耐压和耐腐蚀性能。
阀芯是平衡阀的关键部件，它通常由金属材料制成，具有良好的密封性能和耐磨损性能。
驱动装置是平衡阀的动力来源，它可以是手动操作装置、电动装置或气动装置等。
平衡阀的工作原理可以简单地理解为通过调节阀门的开度来控制制冷剂的流量。
当制冷系统工作时，制冷剂从高压区域流向低压区域，平衡阀的作用就是在这个过程中控制制冷剂的流速。
当需要增大制冷剂的流量时，平衡阀的阀门打开程度增大，阻力减小，从而使制冷剂的流速增大；当需要减小制冷剂的流量时，平衡阀的阀门打开程度减小，阻力增大，从而使制冷剂的流速减小。
平衡阀的工作原理可以通过流体力学的原理来解释。
根据流体力学的基本原理，流体通过管道流动时会受到阻力的影响，阻力的大小取决于管道的直径和长度，以及流体的流速。
平衡阀通过调节阀门的开度，改变管道的直径，从而改变流体的流速和阻力，从而控制制冷剂的流量。
平衡阀的工作过程可以分为两个阶段，即调节阶段和稳定阶段。
在调节阶段，平衡阀根据系统的需求和控制信号来调节阀门的开度，从而改变制冷剂的流量。
在稳定阶段，平衡阀的开度保持不变，制冷剂的流量也保持稳定，系统达到了平衡状态。
平衡阀的性能参数主要包括流量特性、压力损失和密封性能。
流量特性是指平衡阀在不同开度下的流量变化规律，通常可以通过实验来确定。
压力损失是指平衡阀在工作过程中产生的阻力损失，通常可以通过计算或实验来确定。
密封性能是指平衡阀在关闭状态下的泄漏量，通常可以通过密封试验来确定。
制冷系统中的平衡阀起着控制制冷剂流量的重要作用，它通过调节阀门的开度来控制制冷剂的流速，从而实现系统的平衡和稳定运行。
气动调节阀的结构原理是什么
气动调节阀的结构原理图：
1、结构：
气动调节阀主要由气动执行机构、阀体和附件三部分组成。
执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。
为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。
执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫功能（三断自锁保护功能），满足工艺系统安全运行要求。
控制阀的三断保护：断气源保护、断电源保护和断信号源保护。
2、原理：
气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。
其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
气动减压阀的物理原理
气动减压阀是一种通过调节气体流过阀门的速度和方向，从而控制气体压力的装置。
其物理原理基于气体流体力学和压力平衡原理。
当气体进入减压阀时，阀门内部会有一个压力差。
减压阀的主要部件是一个活塞或膜片和一个阀座。
当气体压力超过设定的压力时，活塞或膜片会受到压力的作用向上移动，打开阀门，使气体通过阀门的通道流出。
当气体压力降低到设定的压力以下时，活塞或膜片会受到弹簧力的作用向下运动，关闭阀门，停止气体的流动。
关键的物理原理是压力平衡。
减压阀内部存在一个调压室和一个主流通道。
当气体的压力超过设定的压力时，调压室内的压力会增加，从而通过活塞或膜片的作用打开阀门，使气体流出。
当气体的压力降低到设定的压力以下时，调压室内的压力会减小，活塞或膜片会受到弹簧力的作用关闭阀门，停止气体的流动。
通过调整弹簧的预压力或其他参数，可以改变设定的压力值。
此外，减压阀的设计还考虑了流体力学原理。
为了实现减压效果，阀门的通道必须具有一定的形状和尺寸，以产生足够的阻力和削减气体流速。
这样可以降低气体流动的速度和压力，达到减压的目的。
总结起来，气动减压阀的物理原理包括调压室的压力平衡和阀门的流体力学原理。
通过调整阀门的开启程度和阻力，可实现对气体流动的控制和减压效果。
气动阀门定位器工作原理气动阀门定位器介绍气动阀门是利用压缩空气进入气动执行器带动活塞运动，旋转或升降扭轴带动阀杆驱动的一种气动控制阀门。
气动阀门分为单作用、双作用、智能调节型三种，单作用气动执行器内有弹簧推动活塞结构，有两种原理敞开和常闭式，既为气开或气关，无气体进入时由弹簧推动活塞关闭阀门，此原理为常闭式。
当气体进入气缸时阀门关闭，断气时由弹簧带活塞阀门打开，吃结构为敞开式。
气动阀门定位器工作原理气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。
普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。
气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。
其工作原理如下图。
当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。
喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。
受其影响线轴⑤向右边移动，推动挡住底座⑦ 的阀芯⑨ ，气压通过底座⑦输入到执行机构⑩ 。
随着执行机构气室⑩ 内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。
这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。
当量程弹簧16和力矩马达① 的力保持平衡时，挡板② 回到原位，减小与喷嘴③ 间距。
随着通过喷嘴③排出空气量的减小，线轴⑤上方气压增加。
线轴⑤回到原位，阀芯⑧重新堵住底座⑦ ，停止气压输入到执行机构⑩。
当执行机构⑩的运动停止时，定位器保持稳定状态。
气动阀门定位器的作用(1) 消除执行器薄膜和弹簧的不稳定性及各可动部分的干摩擦影响，提高调节阀的精确度和可靠性，实现准确定位。
(2) 增大执行器的输出功率，减小调节信号的传递滞后，加快阀杆移动速度。
(3) 改变调节阀的流量特性。
气动阀门定位器应用(1)组成分程控制系统，实现多个阀门的并联使用。
