第1章 光纤布线方案设计

1.1 设计原则

**网络规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则：

标准性：符合设计及安装的国内、国际标准。

实用性：满足当前的各种通讯要求和未来的应用。

先进性：采用成熟、先进的技术和设备。

安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。

维护性：便于维护和管理，有利于故障检查和排除。

兼容性：利于硬、软件的兼容，系统的升级和扩充。

可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。

经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。

1.2 设计依据

ISO / IEC 11801 国际建筑通用布线标准

ANSI / TIA / EIA 568A/B 商用建筑电信布线标准

ANSI / TIA / EIA 568B 2.1 六类线布线标准

ANSI / EIA/TIA－569A 商用建筑电信通道及空间标准

ANSI / EIA/TIA－606 商用建筑电信基础结构管理标准

ANSI / EIA/TIA－607 商用建筑接地和接线规范

IEEE 100 BASE-T 100兆以太网

IEEE 802.11A/B 无线网络标准

中国民用建筑电气设计规范（JGJ/T16-92）

智能建筑设计标准（EBD-03-95） 2 工业企业通信设计规范（CECS 09:89）

建筑与建筑群综合布线系统工程设计规范（CECS 72:97）

建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）

电气装置安装工程施工及验收规范（GBJ 232­82）

1.3 安装与施工标准

中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》

建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》

中国建筑电气设计规范

大楼通信综合布线系统（YD/T926.1.1997）第1部分:总规范

大楼通信综合布线系统（YD/T926.2.1997）第2部分:综合布线用电缆、光缆技术要求

大楼通信综合布线系统（YD/T926.3.1998）第3部分:综合布线用连接硬件技术要求

1.4 方案设计

在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。

当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS 11801。EIA/TIA－568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆，本项目使用62.5/125um室外轻铠多模光缆。

单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。单模光纤的纤芯很小，约4～10um,只传输主模态。这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势，因此，在**的光纤网络中，距离超过1000米建议使用单模光缆。 3 多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。

光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm长波波段和1500nm～1600nm长波波段。在这些波段中，光纤传输性能表现最佳，尤其是运行于波段的中心波长之中。所以，多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。 各波长下光纤的最大光衰减（介入损耗）如下：

布线 链路长度

（m） 衷减 (dB)

单模光缆 多模光缆

1310nm 1550nm 850nm 1300nm

水平 100 2.2 2.2 2.5 2.2

建筑物主干 500 2.7 2.7 3.9 2.6

建筑物主干 1500 3.6 3.6 7.4 3.6

由以上图表可以看出，两种规定差别不大，都是非常严格的。因而光纤作为主干布线的最长距离也有了规定。光缆应用于主干时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。这是从应用、备份和扩容三个方面去考虑的。至于光纤的组网方式也很灵活。可以实现：（1）点对点。在两台计算机之间建立起高速通道。传输速率为几个Mbps至几百个Mbps，距离可达2公里，（多模）至5-100公里（单模）。（2）星型网络。通过光纤网络设备，建立起星型的网络拓扑结构。（3）环形网络。由光纤把信号再生器连接，形成环路。本项目此次由于是光纤网拓展项目，因此大部分结构为点到点结构。

1.5 设备选型

在本系统中我们采用国产的8芯室外多模光缆和24芯室外单模光缆。多模光纤我们推荐使用普通中心束管轻铠式光缆，主要应用在850nm波长区及1310nm波长区，应用带宽在1.0Gbit/s及其以下系统。 4 (a)局域网（LAN）光缆

室内外并用光缆系列-采用紧密填充的设计，可以安装在托盘上、管道里或悬装于架空缆上，完全适用于室外或室内的干线电缆安装。而且该系列电缆采用防火、防紫外线（UV）护套，其结构坚固而柔软，便于机房安装。我们的室内外并用光缆能够采用多模、单模、或者两种混合结构，并且有1根至144根光纤芯数以备用户选择。

室外光缆系列一此系列光缆为室外光缆设计的最高水平，配备防水设计的缆芯和缆管以及防紫外线套。这种结构设计使光缆直径最小，光纤芯数可由1芯到144芯。此光缆系列实为应用于建筑物间的干线或广域网的连接线的最佳选择。

(b)光纤传输介质的产品品牌选取

所选用的传输介质产品品牌应能满足以下要求

标准化 - 严格遵循

设计标准：

IEEE 802标准

EIA/TIA 568工业标准及国际商务建筑布线标准

ISO11801标准

根据以上对传输介质的选用要求，在众多的国际、国内产品品牌中，本次网络工程的光传输介质系统推荐选用国产的光缆产品。国产产品具有最大的可靠性，较低的安装成本。

光传输介质选用国产室外型光缆，是一种性价比较高的光传输介质。

(3) 信号传输部件

选国产信号传输部件。传输介质系统附件，选用国产光纤布线系统及系统附件。

1.6 施工组织方案

光缆的种类较多，其施工的方法就更多。按敷设方式可分为：架空光缆、管道光缆、埋式光缆和水底光缆。

光缆线路施工工序复杂，工序之间必须衔接恰当，因按科学管理方法进行作业程序，计划实施工程日期，确定具体路由位置、距离、保护地段等。对优质能 5 按期完成工程的施工任务起到保证作用。

1.6.1 光缆敷设方案

（一） 光缆线路的路由复测

1、 按设计要求核定光缆路由走向选择敷设方式。（主要经现场勘察分为市区、郊区和开阔区。一般市区、郊区的工程施工较为复杂，开阔区相对容易一些。因此根据相关的地理环境来制定出工程价格的不等。）

2、 核定中继段至另一终端的距离提供必要的数据资料。

3、 核定各路障、河道等障碍物的技术措施，并制定出具体实施的可能性。

4、 认真仔细观察地形地貌、初步确定线路接头位置的环境条件。

（二） 敷设光缆

敷设线路必须按路由复测进行，若遇特殊情况必须改动时，应及时征得主管部门的同意。

根据选择的敷设方式，工程难度，正确分配施工人员岗位，责任到人。

1、 架空光缆

⑴光缆架空的要求：

◆ 架空光缆主要有钢绞线支承式和自承式两种。我国基本都是采用钢绞线支承式，这种结构是通过杆路吊线托挂或捆绑架设。

◆ 架空线路的杆间距离，市区为25~40米，郊区为40~50米，其他地段最大不超过67米。

◆ 架空光缆的吊线应采用规格为7/2.2mm的镀锌钢绞线，对于采用轻铠式光缆挂设时可采用7/2.0mm或/1.8mm的钢绞线。

◆ 架空光缆的垂度要考虑架设过程中和架设后受到最大负载时产生的伸长率。

◆ 架空光缆可适当的在杆上作伸缩余留。

◆ 按设计要求进行立杆，放吊线或利用原有杆路进行整治达到规定要求。

◆ 光缆挂钩的卡挂间距要求为50厘米允许偏差不大于±3厘米。光缆卡挂应均匀，挂钩托板齐全，对各种光缆的外径选用不同大小的挂钩型号。

附各种挂钩型号一缆表： 6 塑料挂钩规格 25 35 45 55

⑵光缆吊线架设方法：

◆ 采用导向滑轮、即在一终端结束沿线将吊线放入已预先装好的吊线线槽内，在另一端电杆部位安装一个大号滑轮，经过变向后在利用收线机或葫垆进行吊线收紧。

◆ 布放光缆时应每隔20~30米安装1个导引小滑轮，将牵绳通过滑轮按顺序，直至达到光缆所要牵引端头。施工中一般光缆分几次牵引。

◆ 光缆牵引完毕后，由一端或几端同时用挂钩将光缆托挂于吊线上，通常采用（工程人员坐滑板车操作较快较好）。也可以采用其他方法。挂线时如果是长途干线因考虑其一定的距离，留有适当的余线圈扎好吊于杆路上，以被特殊情况时，线路较易回复。

（3）墙壁光缆

◆ 墙壁光缆在没有杆路的情况时选用厂房或住宅楼进行光缆敷设。

◆ 墙壁光缆大部分在厂矿、企业内部和生活小区中使用的通信线路的施工。

◆ 其架设基本于杆路的架空。

2、 管道光缆

对于城市ф90MM标准管孔，可容纳3～4寸塑料子管3根。1寸子管适合于直径小于20MM的光缆，对于其他种类光缆应选用合适的子管。

◆ 子管布放过程中容易产生扭曲，当扭纹节距在10米以内时，光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难，因此敷设塑料子管应避免扭曲。

◆ 管道光缆敷设要通过人孔的入口、出口路由上出现拐弯，曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力，降低光缆的牵引张力。

◆ 光缆牵引子管内应选用专用工具"尼龙棒"，按排适当的工程技术人员即可牵引，待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。为了以后的安全一般采用软管或PE软管保护，并用扎带轧之固定。光缆的端头应留余适当长度盘圈后挂在人孔壁上。不要浸泡于水中。

3、埋式光缆

◆ 敷设直埋光缆必须首先进行挖沟，根据不同的环境达到足够的深度沿线

合集下载

铜缆及光纤布线系统方案

铜缆及光纤布线系统方案

铜缆及光纤布线系统方案

首先，对于铜缆布线系统方案，常用的有UTP（非屏蔽线）和STP（屏蔽线）两种类型。UTP适用于普通办公环境，成本相对较低，是较为常用的一种类型。STP适用于更复杂和电磁环境干扰较大的场合，可以提供更好的抗干扰性能。根据企业的需求和环境，可以选择适合的铜缆类型。

其次，光纤布线系统方案在现代企业中越来越受欢迎。光纤具有大带宽、长距离传输、防电磁干扰等特点，适用于高速数据传输和长距离通信。在选择光纤布线方案时，需要考虑到光纤的类型，包括多模光纤和单模光纤。多模光纤适用于短距离通信，成本较低，而单模光纤适用于长距离通信，传输距离更远且带宽更宽。

在布线方案中，除了选择合适的铜缆或光纤类型，还需要考虑到网络设备的安装和管理。一般情况下，布线以星型拓扑结构为主。可以将接入服务器、路由器、交换机等网络设备放置在机房或数据中心，然后通过铜缆或光纤将信号传输到各个终端设备。

此外，还需要考虑到布线的路径规划和安装方式。布线路径应尽量避免干扰和损坏，避免与电源线、电梯线、高压线等干扰源靠近。布线材料和接口的选择也非常重要，应选择符合标准的产品，并确保布线质量和连接的稳定性。

最后，在设计布线方案时，还需要考虑到未来的扩展需求。随着企业的发展，网络需求可能会不断增加，因此布线方案应尽量考虑到未来的扩展性，留出一定的余地供后续需求的增加。 总之，铜缆及光纤布线系统方案对于企业的网络传输是至关重要的。通过选择适合的铜缆或光纤类型，并合理规划和安装布线，可以为企业提供稳定可靠的网络环境，满足不同需求，并为未来的网络扩展做好准备。

隧道光纤布线方案

隧道光纤布线方案

隧道光纤布线方案

1. 引言

隧道光纤布线方案是针对隧道内部通信需求的网络布线解决方案。隧道通信系统在保障隧道正常运营和管理方面起着至关重要的作用。传统布线方式存在布线成本高、施工难度大等问题，而隧道光纤布线方案则能够提供高速、稳定的通信网络，满足隧道内部的通信需求。

本文将介绍隧道光纤布线方案的概念、优势、应用场景以及实施步骤等内容，旨在帮助读者更好地了解和应用隧道光纤布线方案。

2. 隧道光纤布线方案概述

隧道光纤布线方案是一种利用光纤技术进行隧道通信网络布线的解决方案。它通过敷设光纤电缆，将光信号传输到隧道各个节点，实现数据传输、监控和通信等功能。

相比传统的布线方式，隧道光纤布线方案具有以下优势：

• 高速传输：隧道光纤布线方案采用光纤传输技术，具有高速传输的特点，满足隧道内大量数据传输的需求。

• 低延迟：光信号传输速度快，延迟低，保证了通信的实时性和稳定性。

• 抗干扰：光纤电缆对电磁干扰和射频干扰具有较好的抗干扰性能，保证了通信的可靠性。

• 大容量：光纤电缆的传输带宽大，能够满足隧道内大规模数据传输的需求。

3. 隧道光纤布线方案的应用场景

隧道光纤布线方案广泛应用于以下场景：

3.1 道路隧道

道路隧道是城市道路交通的重要组成部分，安装隧道光纤布线方案可以实现隧道内的视频监控、信号灯控制、应急呼叫等功能，提高交通管理和应急处理的效率。 3.2 铁路隧道

铁路隧道作为重要的铁路交通通道，隧道光纤布线方案可用于实现故障检测与管理、列车通信与监控、信号系统控制等功能，提高铁路交通的安全性和运行效率。

3.3 地铁隧道

地铁隧道是城市轨道交通系统的重要组成部分，隧道光纤布线方案可用于地铁信号系统、视频监控系统、通信系统等应用，提高地铁的运行管理和安全保障。

3.4 矿山隧道

矿山隧道是矿业生产的重要环节，隧道光纤布线方案可用于矿山通信、监控系统，实现矿山安全生产的监测与管理。

4. 隧道光纤布线方案的实施步骤

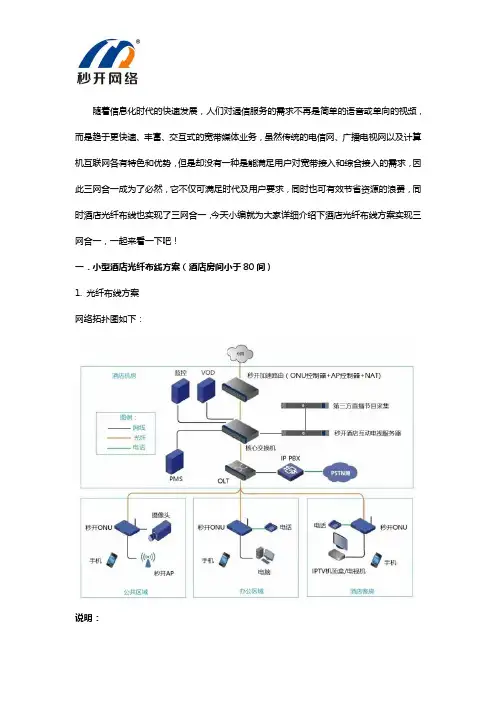

酒店光纤布线方案实现三网合一.
