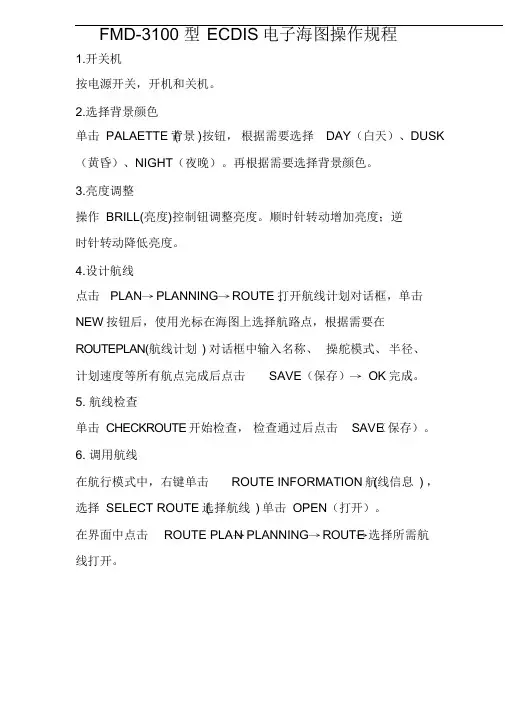

FMD-3100 型ECDIS电子海图操作规程1.开关机按电源开关，开机和关机。
2.选择背景颜色单击PALAETTE背( 景)按钮，根据需要选择DAY（白天）、DUSK （黄昏）、NIGHT（夜晚）。
再根据需要选择背景颜色。
3.亮度调整操作BRILL(亮度)控制钮调整亮度。
顺时针转动增加亮度；逆时针转动降低亮度。
4.设计航线点击PLAN→PLANNING→ROUTE打, 开航线计划对话框，单击NEW按钮后，使用光标在海图上选择航路点，根据需要在ROUTEPLAN(航线计划) 对话框中输入名称、操舵模式、半径、计划速度等所有航点完成后点击SAVE（保存）→OK完成。
5. 航线检查单击CHECKROUTE开始检查，检查通过后点击SAV（E保存）。
6. 调用航线在航行模式中，右键单击ROUTE INFORMATION航(线信息) ，选择SELECT ROUTE选( 择航线) 单击OPEN（打开）。
在界面中点击ROUTE PLA→N PLANNING→ROUT→E选择所需航线打开。
AVCS ENC使用指南使用NAVTOR-AVC海S 图所用的海图安装和更新都可以用NAVSTICK这个U 盘完成，请务必保存好。
7.互联网更新海图的方法使安装有NAVTOR NAVSYNC的电脑，链接到互联网，双击NAVTOR NAVSYNC图标，等待程序联网结束，按提示将NAVSYNC 这个U 盘插入到电脑，系统会自动检测上次更新的内容，提示更新所需的流量，按START开始。
更新完毕后，计算机会自动生成一个UPDATE REPOR。
T保存该文件并打印签字，备查。
断开联网，拔出U 盘。
8.根据下列步骤导入PERMIT（1）将STICK U 盘插入USB 接口，在ECDIS界面，上面点击CHARTS，右侧点击License,出现搜索界面点击OK。
（2）选ENC后点击右下角Install license,在出现的菜单中，点击USB Flash/INFO/Navtor/Primit/ECDIS1内的Pemit.txt 文件上，再点击OK。
电子海图（ECDIS）规范与使用的探讨电子海图显示与信息系统（ECDIS）被认为是继雷达/ARPA和AIS之后在船舶导航方面又一项伟大的技术革命。
它要求多种设备与之相连接并显示相关指标的特殊性，必然就产生了比较复杂的规范，所以在使用该设备时要在规范要求范围内正确使用。
电子海图具有多种功能，可以让航海工作人员减轻许多工作量，并提早获取船舶安全信息，但是如果使用不恰当，忽略了它的局限性，也会导致严重的后果。
标签：电子海图显示与信息系统（ECDIS）；海图显示；海图保密前言从最初纸海图的简单电子扫描复制品到过渡性的电子海图系统，ECDIS已发展成为一种新型的船舶导航系统和辅助决策系统，它不仅能连续给出船位，还能提供综合航海有关的航线设计与航程监控等各种信息，有效地防范各种险情。
1 海图规范与电子海图密切相关的三个国际组织是国际海事组织（IMO），国际航道测量组织（IHO）和国际电工委员会（IEC）。
目前ECDIS相关国际标准主要由五个：IMO ECDIS性能标准；IHO S-52，即ECDIS的海图内容和显示规范；IHO S-57，即数字化水道测量数据传输标准；IHO S-63，即数据保护方案；国际电工委员会（International Electro-technical Commission，IEC）的IEC 61174，即ECDIS 硬件设备性能和测试标准，此外，IHO也制定了一些关于电子海图其他方面的配套标准。
除了以上所提的规范之外还有名目繁多的术语，诸如Raster，Vector，ENC，ECDIS，ECS，ARCS，RCDS等等。
2 海图特点2.1 海图分类从海图的类型上对海图进行分类可将海图分成矢量海图（Vector chart）和光栅海图（Raster chart）。
Raster和Vector的关系：电子海图的最终使命是取代传统的纸海图。
光栅海图显示系统（raster chart display system，RCDS）属于一种航行信息系统，使用海图库是光栅形式的海图，通过对纸海图的一次性扫描，形成单一的数字信息文件。
船舶自动识别系统(AIS)、船载航行数据记录仪（VDR）、电子海图和信息系统(ECDIS)一、“海上数字交通”自从1998年阿尔.戈尔“数字地球”概念的提出，一时间全球以“数字”为开头后面跟随不同名词的概念层出不穷，如“数字中国”、“海上数字交通”等等。
“海上数字交通”一开始仅仅是一个概念，随着时间的推延，已有了具体内涵，主要包含：电子海图（Electronic Chart Display and InFORMation System缩写ECDIS）；船舶自动识别系统(Automatic Identification System缩写AIS) ；船载航行数据记录仪（Voyage Data Recorder 缩写VDR）俗称船用黑匣子等。
在 “海上数字交通”时代，交通工具上需要了解可能到达地方的距离（电子海图）；需要了解在海图上的位置（全球卫星定位系统等）；需要了解周边船舶的船名航行状况等信息（船舶自动识别系统）；需要了解与他船的距离（雷达和船舶自动识别系统）；还需要有自动导航、避碰系统；通信及信息交换系统等。
二、电子海图显示与信息系统电子海图是现代航海的一项新技术，它在保障航行安全和提高航行工作效率方面发挥着显著的作用。
国际海事组织对ECDIS有专门的要求，与简单地用颜色显示的纸海图相比，包括更多的使用简单、操作容易的地理和文字信息,是一种把需要向航海人员显示和解释的各种各样信息融成一体的实时导航系统。
ECDIS能自动地实时计算本船与陆地、海图上的物标、目的地或潜在的危险物的相对位置，可以说将航海安全技术提升到了一个全新的高度。
ECDIS规定必须采用1995年 l1月23日国际海事组织( IMO)正式采纳并以 IMO817(19)议案公布的 ECDIS性能标准。
随着ECDIS性能标准的发展，国际航道测量组织( IHO)也完善了有关 ECDIS内容和显示的数字数据格式和规范，对航道测量数据IHO交换标准，更新模式的性能标准等。
