机械制图剖视图、螺纹、弹簧、装配图等基础知识
机械制图是机械设计中的基础，而剖视图、螺纹、弹簧、装配图则是机械制图中重要的几种图形表示方法。
剖视图
所谓剖视图，就是将整个物体分成两部分，只展示一部分，而对另外一部分进行切割或挖去，以展示其内部结构的一种图形表示方法。剖视图一般用于几何形状比较复杂的机械零件的设计，它能够充分显示零件内部的形状和结构。
在机械制图中，剖视图通常采用虚线来表示，剖面轮廓线上标明“剖面”的名称或编号。此外，剖面需要指出切面方向和观察方向。
剖视图的类型有很多，根据切面方向的不同可分为：直线剖视图、圆柱剖视图、两点剖视图等。其中最常用的是直线剖视图，它通常是沿着零件中心线或对称面进行切割，以切开的零件为主视图，剖面视图成为补充视图。
螺纹
螺纹是机械加工中常见的一种连接元件，它在机械传动以及定位中起到重要作用。对于螺纹的绘制，机械制图中通常采用螺旋线的方式来表示，以及主要参数的标注方式。
在机械制图中表示螺纹时，需要标注螺纹直径（d）、节距（P）、螺纹高度（h）、螺距（L）、螺纹轴向长度（L1）等参数。螺旋线的绘制可以采用软件绘图工具或者手动绘制，需要注意要标注每一个螺纹的起始位置、朝向和两端位置。此外，在机械制图中展示螺纹时一般采用三维立体图形表示，具有较好的立体感和视觉效果。
需要指出的是，在实际机械制图设计中，螺纹的参数标注是十分重要的。正确的参数标注可以方便加工和制造，提高加工精度，避免出现安全隐患和使用问题。
弹簧
弹簧是机械传动中重要的控制元件，主要起到承受压力或拉力的作用。对于弹簧的绘制，机械制图中通常采用钢丝圈线的方式来表示，以及主要参数的标注方式。
在机械制图中表示弹簧时，需要标注弹簧直径（D）、线径（d）、圈数（n）、自由长度（L0）、收缩长度（L1）、拉伸长度（L2）等参数。弹簧的绘制需要注意弹簧的起始位置和朝向，以及尽可能表现出弹簧的二维和三维立体感。
机械制图知识点总结
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。学好机械制图对于机械相关专业的学习以及未来从事机械设计、制造等工作都具有重要意义。以下是对机械制图主要知识点的总结。
一、制图的基本知识
1、 图纸幅面和格式
图纸幅面有 A0、A1、A2、A3、A4 等，根据实际需要选择合适的幅面。
图框格式分为留装订边和不留装订边两种。
2、 比例
指图样中图形与其实物相应要素的线性尺寸之比。
常用比例有 1:1、1:2、2:1 等。
3、 字体
字体应工整、笔画清楚、间隔均匀、排列整齐。
汉字应写成长仿宋体。
4、 图线 粗实线、细实线、虚线、点画线等有不同的用途。
粗实线用于可见轮廓线，细实线用于尺寸线、尺寸界线等。
5、 尺寸标注
尺寸由尺寸界线、尺寸线、尺寸数字组成。
尺寸标注应符合国家标准，清晰、准确、完整。
二、投影法基础
1、 中心投影法
投射线汇交于一点的投影法。
常用于绘制透视图，具有较强的立体感。
2、 平行投影法
投射线相互平行的投影法。
又分为正投影法和斜投影法，机械制图主要采用正投影法。
三、点、线、面的投影
1、 点的投影
点的投影规律：点的正面投影与水平投影的连线垂直于 X 轴，点的正面投影与侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。
2、 直线的投影 直线的投影特性：当直线平行于投影面时，投影反映实长；当直线垂直于投影面时，投影积聚为一点；当直线倾斜于投影面时，投影比实长短。
3、 平面的投影
平面的表示方法：用几何元素表示，如三角形、四边形等；用迹线表示。
四、基本几何体的投影
1、 棱柱
由两个底面和若干个侧面组成，侧面为矩形。
投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为矩形。
2、 棱锥
由一个底面和若干个三角形侧面组成。

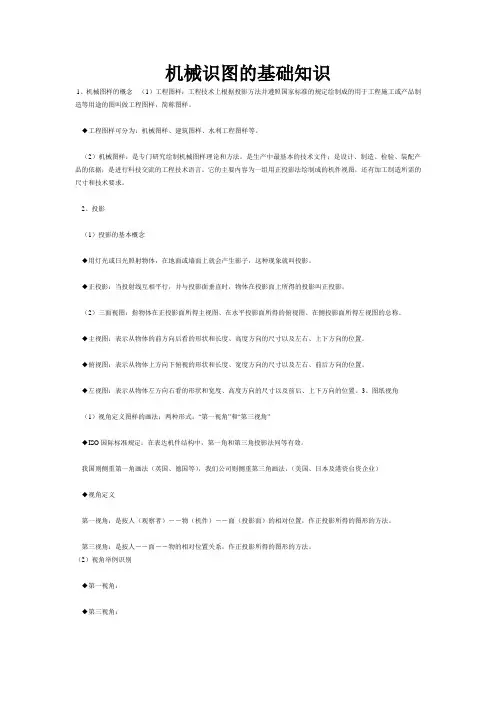

机械识图的基础知识
1、机械图样的概念 （1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影
（1）投影的基本概念
◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。3、图纸视角
（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”
◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）
◆视角定义
第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别
◆第一视角：
◆第三视角：
（3）第三角投影的视图
机械制图的基本知识
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，被称为工程界的语言。机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。常用的表达机械结构形状的图形有视图、剖视图和剖面图等。机械制图标准对其中的螺纹、齿轮、花键和弹簧等结构或零件的画法有独立的标准。图样是依照机件的结构形状和尺寸大小按适当比例绘制的，在利用图样制造机件时，必须按照图样中标注的尺寸数字进行加工，才可以加工出符合设计要求的机件。
1.1 机械制图的基本知识
工程图样是现代工业制造过程中的重要技术文件之一，用来指导生产和进行技术交流且具有严格的规范性重要依据。掌握制图的基础知识，可为以后看图、绘图打好坚实的基础。为了正确地绘制和阅读机械图样，必须了解有关机械制图的规定。国家《技术制图》和《机械制图》是工程制图重要的技术基础标准，国家标准对有关内容做出了规定，如图纸规格，图样常用的比例，图线及其含义，图样中常用的数字、字母等。
1．图幅、图框和标题栏
为了便于图纸的技术交流以及后续工作的进行，在UG NX中绘制的图形一般都要以图纸的形式打印输出，并且在输出图形之前，都需要使用相应的线型绘制出图纸的图框以及标题栏等
内容。
“ 图纸图幅
图纸的宽度（B）和长度（L）组成的图面称为图纸幅面。按国家有关规定，绘制技术图样时应优先使用国家规定的5种基本图幅，如表1-1所示。必要时也可以按规定加长幅面，但应按基本幅面的短边整数倍增加。
表1-1 图纸基本幅面及图框尺寸
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
e 20 10
c 10 5
a 25
“ 图框格式
在绘制图形时，必须用粗实线画出图框，细实线画出图纸界限。图框有留有装订边和不留装订边两种格式，如图1-1所示，其中具体尺寸按表1-1规定画出。需要注意的是，同一产品中所有图样均采用统一格式。
