轴承的代号表示方法

22310EAKE422310:是轴承的基本代号。

用来表示轴承的内径尺寸、外径尺寸、宽度尺寸、和类型结构EAKE4:是轴承的后置代号。

用来表示轴承的一些其他附件、内部结构、游隙、精度等级的代号。

基本代号：从右往左数10：表示轴承的内径尺寸是10*5=50mm3：表示轴承的直径尺寸是“3”系列2：表示轴承的宽度尺寸是“2”系列2：表示轴承的结构形式是调心滚子轴承轴承的内径尺寸表示方法：（1）轴承的基本代号末位两数乘以5其中最先两个数是：03的内径尺寸等于17mm02的内径尺寸等于15mm01的内径尺寸等于12mm00的内径尺寸等于10mm基本代号4个数字，视为5个数字的变形。

例：6204实际是6（0）204，其中（0）是宽度代号，标准宽度，代号省略不写例：2304实际是（0）2304，其中（0）是类型代号，调心球轴承。

省略不写（2）三个数的：轴承的内径尺寸等于从右往左最先一个数例：608ZZ1MC3ER基本代号：608次轴承的内径尺寸就是8mm（3）轴承型号内有斜杠（/）的。

斜杠右侧的数字就是内径尺寸。

轴承外径系列表示方法：“0”表示轻型外径系列轴承“2”表示中型外径系列轴承“3”表示重型外径系列轴承“4”表示超重型外径系列轴承“8”表示特轻型外径系列轴承“9”表示超轻型外径系列轴承轴承宽度系列轴承表示方法：宽度系列依次有“0”“1”“2”“3”“4”“5”“6”“7”“8”“9”系列。

一般“0”宽度标号是省略的。

例：631414：表示轴承的内径尺寸是14*5=70mm3：表示轴承的外径尺寸是“3”外径系列（重型）6：表示轴承的结构形式是深沟球轴承次轴承是“0”宽度系列，应该在6和3之间，但是省略了。

如果是其他宽度系列就不能省略了。

例：62314宽度是“2”就不能省略了。

轴承的结构形式表示方法：一般是：从左往右第一个数字。

“6”表示深沟球轴承（国内称其为零累轴承）“0”（一般省略）表示调心球轴承（国内称其为“1”类轴承）“N”表示短圆柱滚子轴承（国内称其为“2”类轴承）“2”表示调心滚子轴承（国内称其为“3”类轴承）“NA、HK、RNA、CF、NART、NURT、AXK、NTB、NATA、NATB”表示滚针轴承（国内称其为“4”类轴承）“7”表示角接触球轴承（国内称其为“6”类轴承）“3”表示圆锥滚子轴承（国内称其为“7”类轴承）“51”表示向心推力球轴承（国内称其为“8”类轴承）“29”表示推力（调心）滚子轴承（国内称其为“9”类轴承轴承的后置代号(基于NSK)：Z：表示轴承一侧带有铁制密封件ZZ：表示轴承两侧带有铁制密封件DU:表示轴承的一侧带有接触式橡胶制密封件DDU: 表示轴承的两侧带有接触式橡胶制密封件V:表示轴承的一侧带有非接触式橡胶制密封件VV: 表示轴承的两侧带有非接触式橡胶制密封件NR:表示轴承的外径外侧带有定位槽并附有定位环CM：表示轴承的内部游隙是电机专用内部游隙MC3E：表示微型轴承的内部游隙是标准游隙C2：表示轴承的内部游戏小于标准游隙A：表示角接触球轴承接触角为30度、保持架是铜合金保持架B：表示角接触球轴承接触角为40度、保持架是铜合金保持架AW：表示角接触球轴承接触角为30度、保持架是钢制保持架BW：表示角接触球轴承接触角为40度、保持架是钢制保持架A5：表示角接触球轴承接触角为25度C：表示角接触球轴承接触角为15度TYN：表示轴承保持架是合成树脂保持架SU：表示两套轴承可以任意组合使用DB:表示两套轴承背靠背组合DT：表示两套轴承串联组合DF：表示两套轴承面对面组合L：表示轴承出厂经过轻预紧处理P2/P4/P5/P6/P0(省略)：表示ISO精度等级。

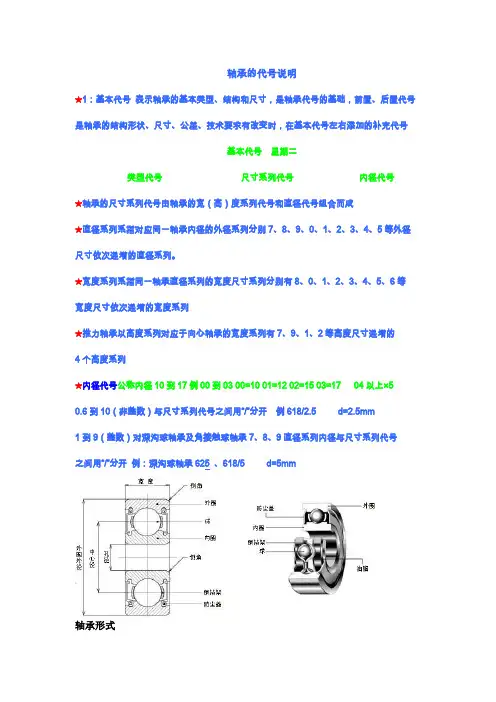

轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号星期二类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF 外圈单挡边 NN 双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ 内圈单挡边 NA 外圈带双锁圈的滚针轴承 NUJ 内圈无挡边，带斜挡圈 NH 内圈单挡边，带斜挡圈 NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d ≤10mm ） L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA 型 WS 推力圆柱滚子轴承轴圈 GS 推力圆柱滚子轴承座圈 KOW 无轴圈推力轴承 KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

新手学习轴承快捷方式第一招：一、轴承代号介绍1.NU： NU 一般属于前置代号，是圆柱滚子轴承中的一个类型，属于内圈无挡边的圆柱滚子轴承，如 NU203等2.ECJ ：这个我没有见到过我，不过我感觉是圆柱滚子里面的，可能是和保持架有关系，应该是加强保持架的意思！3.M ：一般属于后置代号，可以代表是铜保的意思，就是轴承的保持架材质为铜的，如： 22220.M 或者 6040.M 这个M都是轴承的保持架为铜保持架，不过也有例外，每个厂家的表示方法都很不一样，要根据每个品牌厂家对轴承命名方法来看，才知道是什么意思！4.H ：H 应该属于前置代号，一般表示为不锈钢的意思，和日本不锈钢 SS 表示相同，如 H 608 ZZ！5.2Z ： 2Z 也等于 ZZ，这个一般都是说深沟球和角接触类型轴承的，是表示轴承的秘方方式是使用的：防尘盖密封，另外你也许会碰到 RS 或者 2RS等是橡胶密封圈的意思， Z 和 RS 是大面密封的意思，2Z和2RS 是双面密封的意思！6.N ： N 一般为后置代号，在深沟球上使用的比较多，表示轴承外圈一边带有沟槽7.NJ ：和NU 一样，都是圆柱滚子轴承中的一个类型，不过NJ 是表示内圈单挡边的圆柱滚子轴承， NU 就没有内挡圈！8.ECM ：这个ECM 是后置代号，一般电机轴承才有这样的代号，这类轴承价格也比普通的要高，如 6204ECM。

9. 2RS ： 2RS 也是后置代号，是轴承一种密封表示方法，是两面橡胶密封，可参照 2Z 所说的！/W33 ：这里面要分两个地方说，第一： CC是铁保的意思，一般是对调心滚子轴承来说的，保持架为铁保，另外还有一种保持架，是铜保，用 CA 来表示，第二： W33 也是对调心滚子来说的，是表示此型号外圈带有润滑油槽和三个分布均匀的注油孔。

11.K ：这个K 是锥度的意思，凡是轴承型号后边带有 K 的都是代表锥度的意思，如果单单出现一个 K ，那么这个锥度就是 K=1:12, 如果你看到某个型号后边带有 K30, 那么这个K30就等于 1:30 的锥度！待续。

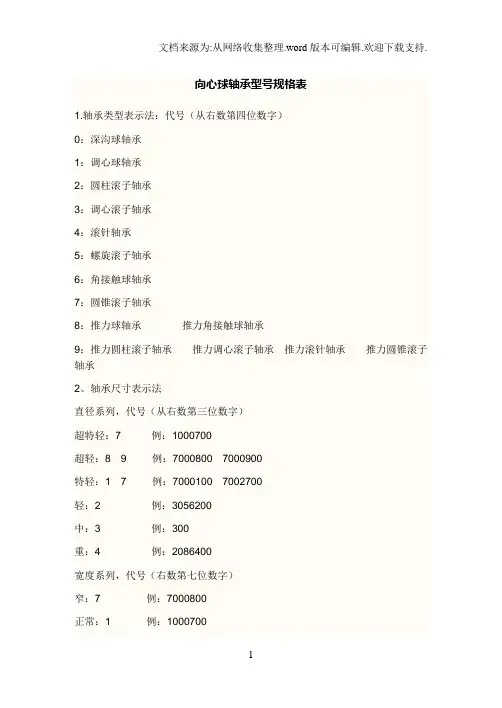

向心球轴承型号规格表1.轴承类型表示法：代号（从右数第四位数字）0：深沟球轴承1：调心球轴承2：圆柱滚子轴承3：调心滚子轴承4：滚针轴承5：螺旋滚子轴承6：角接触球轴承7：圆锥滚子轴承8：推力球轴承推力角接触球轴承9：推力圆柱滚子轴承推力调心滚子轴承推力滚针轴承推力圆锥滚子轴承2。

轴承尺寸表示法直径系列，代号（从右数第三位数字）超特轻：7 例：1000700超轻：8 9 例：7000800 7000900特轻：1 7 例：7000100 7002700轻：2 例：3056200中：3 例：300重：4 例：2086400宽度系列，代号（右数第七位数字）窄：7 例：7000800正常：1 例：1000700宽：2 例：2007900特宽：3 例：30007004 例：4774900高度系列，代号（右数第七位数字）特低：7 例：7589900低：9 例：9008900正常：1 例：10089003，轴承内径表示法代号：00 轴承标准内径：1001 内径：1202 内径：1503 内径：17代号04-99 代号数字*5=内径例：205：内径25，206，内径30轴承代号的读法为：前置代号：轴承游隙，轴承公差等级代号数字右数：7：宽度系列6。

5：轴承结构形式4：类型3：直径系列2，1：轴承内径例：3G3053220，即径向游隙按第三组，G级公差，公差等级按字母B，C，D，E，G表示，依次由高到低表示公差等级。

G级在轴承代号中一般省略另：楼上的说法大错特错，只有进口轴承前置代号表示品牌，6203，6表示推力角接触球轴承，2表示轻系列，03表示轴承内径，03的内径为176305，6表示推力角接触球轴承，3表示中系列，05表示内径，5乘以5，内径为25。
