24.在“研究电磁铁”的实验中 (1已有一个线圈匝数可以改变的电磁铁（含铁
芯）、电源、开关、电流表和一小堆大头针，还 滑动变阻器 应补充的器材是＿＿＿＿＿＿。 (2为了增加电磁铁的磁性，小华同学提出了以 下方案：①增大电磁铁中的电流，②抽出电磁铁 的铁芯，③减少线圈的匝数，④增加线圈的匝数。 上述方案中，经实验证实，正确的做法是（ ） C A．①、② B．②、④ C．①、④
D．②、③
25．如右图所示，若要使滑动变阻器的滑片 P向右移动时，弹簧测力计的示数变小，则变 阻器接人电路的方式可以是 ( B (AC接E，D接F (BC接E，B接F
(CA接E，D接F (DA接E，B接F 26.连接图中的电 路，使控制电路上 S断开时甲灯亮， S合上时乙灯亮
29．如果你看过中央电视台体育频道的围棋讲 座就会发现，棋子在竖直放置的棋盘上可以移 动，但不会掉下来。原来，棋盘和棋子都是由 磁性材料制成的。棋子不会掉落是因为：（B） A．质量小，重力可以忽略不计 B．受到棋盘对它向
上的摩擦力 C．棋盘对它有很大的吸引力 D．它一方面受到棋盘的吸引，另一方面还受 到空气的浮力
八上第四章电路 专题 电路计算
①公式：I＝，变形公式：U＝IR，R＝。 ②串、并联电路I、U、R特点
电路图
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R＝R1＋R2
＝＋
串联电路电压和电阻成正比
＝ ＝ 并联电路电流和电阻成反比
＝ ＝
推导公式 21IIRUI总总总 2111IIRUI总
21RRIUR总总总 2111R-RIUR总
21UURIU总总总 2111U-URIU总 21IIRUI总总总 2111I-IRUI总
2121RRRRIUR总总总
111IUR
21UURIU总总总 2111UURIU总
不管是串联还是并联电路中，某个电阻的阻值增大，电路的总电阻都是增大；如果电路中电阻的个数增多，则串联电路的总电阻增大，而并联电路的总电阻减小（小于最小电阻）。
一、选择题（每小题2分，共40分，每小题只有一个正确选项）
1.在如图所示的电路中，R1>R2,闭合开关，电流表A的示数是2安，
电流表A1的示数（ ）
A.等于2安 B.大于1安
C.等于1安 D.小于1安
2.如图所示电路中，R1=110Ω,R2=440Ω,电源电压不变，恒为220V.下列说法正确的是（ ）
A.R1中电流大小为2A,R2中电流大小为0.5A
B.电路总电阻为550Ω
C.R2两端电压为44V
D.R2若开路，则R1两端电压为220V 3.如图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接人电路。下列说法正确的是（ ）
A.通过甲的电流大于通过乙的电流
B.通过甲的电流小于乙的电流
C.甲、乙并联的总电阻随它们两端电压的升高而减小
D.甲、乙并联的总电阻随它们两端电压的升高而增大
4.把阻值分别为4欧和6欧的两只电阻串联在一个电压恒定的电源上，电路中的电流为1.2安。如果将它们并联在同一电源上，则干路中的电流为（ )
一对一教学 浙教版新版 八上科学 第四章第7节 电路分析与应用
教师一对一系列八年级上科学
授课教案
教师：XXX
学生：时间：
Ⅰ、授课内容和目的分析：
1.掌握串联和并联电路的电压、电流和电阻关系式。
2.运用欧姆定律进行计算。
Ⅱ、教学内容：
第四章第7节 电路分析与应用
1.串联电路的特点
将两个灯L1、L2连接成下图所示的电路。
a。开关同时控制两个灯的亮或不亮。
b。串联电路中只有一个通路，电路上的灯相互影响。
c。电流表测出1、2、3处的电流大小：I1=I2=I3.串联电路中的电流处处相等。
d。串联电路中的总电压等于各灯两端的电压之和，即U=U1+U2+…
e。串联电路的总电阻等于各部分电路电阻的和，即R=R1+R2+…
例1-1】如图，电阻R1=10欧姆，电源电压12伏保持不变，闭合开关后，在滑动变阻器滑片这接动过程中：
1）当电压表示数为6伏时，电流表读数为多少？
2）当滑片P拉到滑动变阻器a端时，电压表和电流表的读数分别为多大？
例1-2】（09惠安）如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中：
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
变式练】（1）（09南充）如图所示的电路，开关闭合后，灯泡L发光，当滑动变阻器的滑片向右滑动时，若L的阻值不变，则电流表、电压表的读数将：
A．减小，减小
B．减小，增大
C．增大，减小
D．增大，增大
例1-2）（变式练1）（变式练2）
2）（09桂林百色）如图所示，电源电压保持不变，当S闭合，滑动变阻器的滑片向左移动时，电流表和电压表的示数变化是：
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变小，电压表的示数变小
2.并联电路的特点

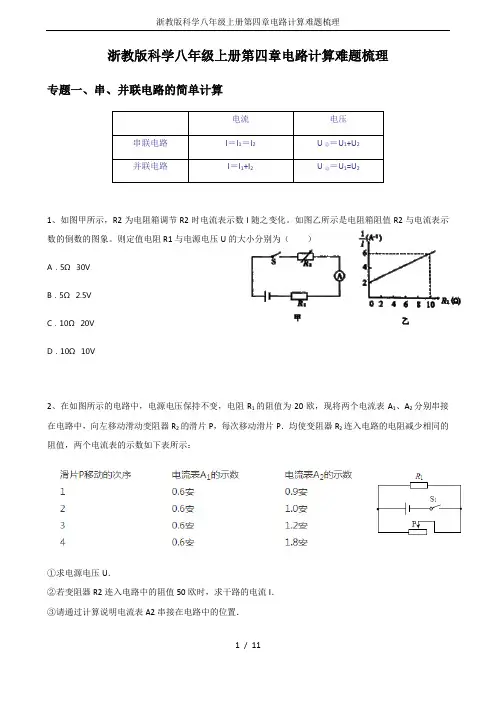

浙教版科学八年级上册第四章电路计算难题梳理
1 / 11 浙教版科学八年级上册第四章电路计算难题梳理
专题一、串、并联电路的简单计算
电流 电压
串联电路 I＝I1＝I2 U总＝U1+U2
并联电路 I＝I1+I2 U总＝U1=U2
1、如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1与电源电压U的大小分别为（ ）
A．5Ω 30V
B．5Ω 2.5V
C．10Ω 20V
D．10Ω 10V
2、在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P．均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示：
①求电源电压U．
②若变阻器R2连入电路中的阻值50欧时，求干路的电流I．
③请通过计算说明电流表A2串接在电路中的位置． 浙教版科学八年级上册第四章电路计算难题梳理
2 / 11
3、如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如2图所示.（设电源电压保持不变），求：
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2.
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值.
浙教版科学八年级上册第四章电路计算难题梳理
3 / 11
专题二、求范围问题
要考虑电流表和电压表的量程问题，一般不可能同时满足两个电表的量程，所以先假设电流表是满偏的，然后看电压表有没有超量程，再假设电压表是满偏的，然后看电流表有没有超量程。然后看哪种情况更合适。有时候也要考虑其它用电器的量程。
