厄瓜多尔D—F油田M1油藏三维地质建模研究

  • 格式：doc
  • 大小：25.00 KB
  • 文档页数：3

厄瓜多尔D—F油田M1油藏三维地质建模研究

[摘要]截至目前，厄瓜多尔D-F油田M1油藏综合含水目前已经达到95.1%，已进入特高含水期。为进一步提高油藏动用能力，挖潜井间剩余油。本次研究引用Petrel三维地质建模软件，其目的是通过三维地质体的精细刻画，采用确定性建模方法，结合该油田生产实际情况，为后期数值模拟研究及剩余油挖潜研究奠定基础。

[关键词]三维地质建模 确定性建模 数值模拟 剩余油

1油藏地质特征

奥连特盆地面积约10×104km2，是厄瓜多尔最主要的含油气盆地。D-F油田位于奥特连盆地的北部，面积为1047km2，总体上为东高西低的单斜构造，区内发育高角度逆断层和低幅度构造，地层倾角在1-3.5°。工区内自下而上发育的地层为白垩系Napo组的T、U、M1层和古近系底部的Basal Tena层。圈闭类型以低幅度构造和低幅构造控制下的地层岩性圈闭为主。油田内微构造发育，正向微构造共发育有19处，负向微构造发育有16处，斜面微构造发育有9处。

本项目研究的目的层是白垩系Napo组的M1砂岩，M1层由于砂岩粒度较粗且砂质纯净，储层的物性非常好。从489块岩心分析结果看，M1层的孔隙度主要分布在15%～30%之间，平均孔隙度24.6%。渗透率主要分布在2000×10-3μm2以上，平均渗透率2945×10-3μm2左右，属于高孔特高渗储层。D-F油田M1油藏类型主要为边底水岩性构造油藏，油水界面在北部主体部位为-6980ft，在南部重油区受断层及泥岩墙的遮挡作用，形成大小不一的5个独立的构造油藏，油水界面在-6982—-7030ft之间。油层较厚的区域主要集中在砂体较发育的地区，油层厚度一般24ft-45ft，平均29.4ft。

2三维储层地质建模

2.1数据准备

数据准备工作是一项繁杂但是又非常重要的工作，地质建模作为油藏描述的核心，就是要整合油藏描述多学科综合一体化研究的各种成果。一般而言，需要准备以下数据：（1）完钻井井位坐标、海拔、完钻深度和井分层数据；（2）井轨迹数据整理与转换；（3）断层数据和顶面构造数据；（4）属性数据计算（孔、渗、饱、泥质含量）。

2.2构造建模

三维构造模型[1]是地质体的离散化，用于定量表征构造和分层特征，通过网格化的顶面及地层厚度数据体来体现。综合考虑井距、工区范围、物源方向及模型的网格数目，确定平面网格的大小及网格方向；根据已知井位所处目的层位

的分层数据以及地震层位解释成果等资料，建立研究区目的层的构造模型，从而为后续的岩相模型和物性参数模型的建立奠定基础。

此次充分利用井上小层的分层数据进行控制，以地震解释层位M1层的顶面构造图为趋势进行约束，从而建立D-F油田M1层的三维构造模型。

为保证模型的精度，兼顾网格总数控制，纵向上以平均厚度1m按照等比例的方法进行纵向网格划分，既保证能刻画夹层的展布特征，又有效控制网格数量。最终将平面网格按照25m ×25m，纵向平均划分10个层。

2.3储层岩相建模

在构造格架模型的基础上，根据测井二次解释结论，同时结合地质研究得出的砂体展布形态，利用确定性建模手段，应用序贯指示模拟算法，建立目的层三维岩相随机分布模型，进一步细致刻画储层分布。由于合同区内沉积模式为潮控三角洲，发育有三角洲平原及三角洲前缘亚相，为海陆交互相，储层非均质性弱，因此利用地震属性分析资料建立岩相模型。

2.4储层属性建模

储层属性建模就是在岩相模型的基础上，建立储层属性的空间展布。储层属性包括孔隙度、渗透率、含油饱和度、泥质含量等。

本次属性模型是以岩相模型为控制，根据井上属性粗化结果，用序贯高斯模拟算法（SGS）建立的孔隙度模型（见图1）。从对原始输入数据与模型的统计分析来看，输入的孔隙度数据与模型的孔隙度分布基本一致的，模型可靠。孔隙度12%-28%之间，平均值21%左右，与地质认识相符合。

2.5模型精度检查

模型的精度检查，主要是通过拟合储量的手段来验证，一般拟合的储量与估算储量误差范围在5%左右。在基于三维模型的储量计算中，需要设置如下参数：（1）有效储层网格，我们对各三维网格的含油有效性进行了分析，认为孔隙度大于10%，含油饱和度大于40%，泥质含量小于50%为计算储量的有效网格，建立了各小层的有效储层网格模型。其中，有效网格赋值为1，无效网格赋值为0。（2）优选出合适的孔隙度模型和含油饱和度模型，作为储量计算参数输入的依据。

本次模型拟合原油地质储量为433.7MMB，与地质估算储量（459.1MMB）相比减少了25.4MMB，误差为5.5%，在允许误差范围之内，模型可靠。

3结论

厄瓜多尔D-F油田开发已进入特高含水阶段，采出程度高，产量递减率大，

措施井优选难度大，控水稳油任务艰巨，如何挖潜井间剩余油为本次课题研究的重点。通过确定性建模方法，建立厄瓜多尔D-F油田M1油藏可靠的三维地质模型，为数值模拟分析区块剩余油分布，挖潜井间剩余油奠定了坚实的物质基础。

参考文献

[1]吕晓光，王德发，姜洪福.储层地质模型及随机建模技术[J].大庆石油地质与开发.2000年01期.

合集下载

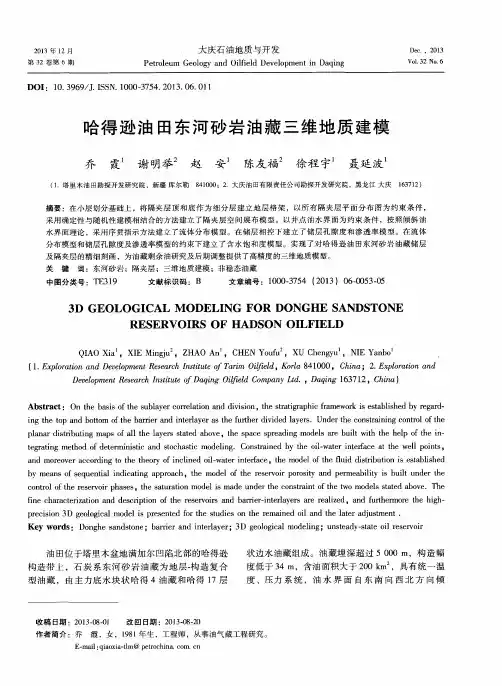

哈得逊油田东河砂岩油藏三维地质建模
